YBT250扫频仪使用说明书

扫频仪使用指南范文扫频仪（Spectrum Analyzer）是一种电子测试仪器，用于测量和显示信号的频谱分布。

它广泛应用于无线通信、语音和音频信号处理、雷达和射频工程、无线电频谱监测等领域。

下面是一份扫频仪使用指南，帮助您更好地了解和使用该仪器。

一、基本原理扫频仪的原理是将输入信号根据频率进行分析和显示。

它通过将输入信号与一组参考信号进行频谱分析，然后以幅度和频率为横纵坐标绘制频谱图。

二、使用前的准备1.接通电源：扫频仪通常需要接通电源进行工作，请确认电压和电源稳定。

2.连接天线或信号源：根据需要，选择合适的天线或信号源，并将其连接到仪器的输入端口。

三、仪器设置1.调整参考电平：根据输入信号的强度级别，调整参考电平使其与信号匹配。

通常可以通过增加或减小增益或衰减来实现。

2.选择分辨带宽：分辨带宽影响频谱分析的分辨率，通常较大的分辨带宽可以提供更粗略的频谱图，而较小的分辨带宽可以提供更详细的频谱图。

3.设置中心频率和扫描范围：根据需要，选择合适的中心频率和扫描范围。

中心频率是扫描的中心点，而扫描范围是指从中心频率开始左右扫描的频率范围。

四、信号测量1.观察频谱图：在设置好仪器后，观察频谱图以查看信号的频谱分布。

频谱图通常显示信号的幅度和频率。

可以通过调整仪器参数来获得更清晰的观察结果。

2.测量峰值和谷值：通过对频谱图进行观察，可以测量信号的峰值和谷值。

峰值表示信号的最大幅度，谷值表示信号的最小幅度。

这些测量结果可以用于分析信号的强度和干扰情况。

3.测量带宽：可以使用扫频仪来测量信号的带宽。

通过观察频谱图的宽度，可以估计信号的带宽。

五、常见功能和技巧1.峰值：扫频仪通常提供峰值功能，可以快速找到频谱图中的最大峰值。

2.平均处理：扫频仪通常具有平均处理功能，可以提高频谱图的信噪比和分辨率。

可以使用平均处理来减少随机干扰的影响。

3.保存和导出数据：扫频仪通常可以将测量数据保存到内部存储器或外部存储设备上。

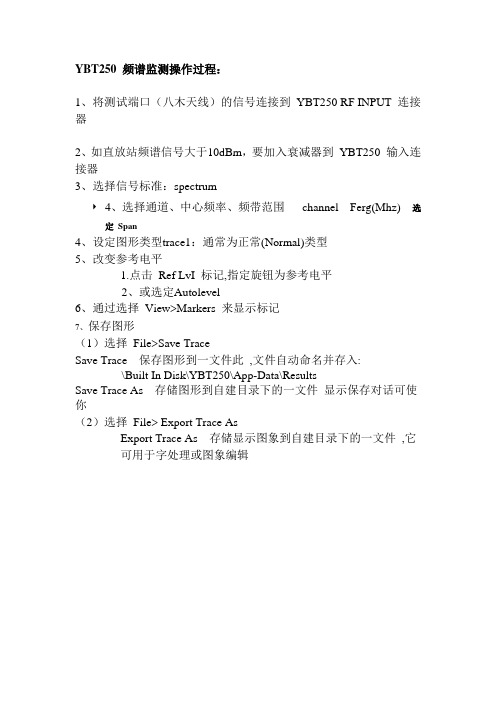

YBT250 频谱监测操作过程：
1、将测试端口（八木天线）的信号连接到YBT250 RF INPUT 连接器
2、如直放站频谱信号大于10dBm，要加入衰减器到YBT250 输入连接器
3、选择信号标准：spectrum
4、选择通道、中心频率、频带范围channel Ferg(Mhz) 选
定Span
4、设定图形类型trace1：通常为正常(Normal)类型
5、改变参考电平
1.点击Ref LvI 标记,指定旋钮为参考电平
2、或选定Autolevel
6、通过选择View>Markers 来显示标记
7、保存图形
（1）选择File>Save Trace
Save Trace 保存图形到一文件此,文件自动命名并存入:
\Built In Disk\YBT250\App-Data\Results
Save Trace As 存储图形到自建目录下的一文件显示保存对话可使你
（2）选择File> Export Trace As
Export Trace As 存储显示图象到自建目录下的一文件,它
可用于字处理或图象编辑。

中国电信集团公司C网网络优化培训材料—泰克(Tektronix)扫频仪的使用广东邮电职业技术学院2010年5月使用说明一、使用范围本教材专门为中国电信集团公司C网网络优化人员岗位培训而开发，不作为规定教材。

二、组成本教材共一册，包含的课程如下：✧泰克(Tektronix)扫频仪的组成✧泰克(Tektronix)扫频仪的使用三、版本演进泰克(Tektronix)扫频仪的使用在这里介绍一下泰克扫频仪的使用过程。

一、扫频仪主要分成两部分：主机以及天线（如下图）图1（扫频天线图）图2（主机图）二、选择适合的天线连接到主机（图3位置），并按下图2中的启动键。

图3（主机天线接口位）三、开机后双击YBT250打开扫频程序（如图4）图4（泰克扫频仪桌面）四、随后就可看到YBT250的操作界面（如图5）图5（YBT250操作界面）五、YBT250的设置（1）设置频率（如图6），在选项中选择适当的频率段，另外，图中表示进行下行扫频，选择则为上行扫频，考虑到这里用作上行干扰扫频，因此应该选择。

图6（频率段设置）（2）屏幕显示的频率范围设置（如图7），点击图中“1”处，再点击图中“2”处则能对显示的频率范围的起始值进行设置（输入数值后选择“MHz”，如图7则设置了显示的频率范围的起始值为890MHz），同样也可以设置显示频率范围的终止值。

图7（显示频率范围设置）（3）设置显示电平方式（如图8），可设置显示电平的方式，如正常显示、显示平均值、显示最大/最小值等。

图8（电平显示设置）将这些设置好后就可以看到扫频的二维电平图，通过在图上点击不同的位置则能得到该频点的信息（如场强、频点等），另外还能够通过点击Spectrogram三维图来确定干扰的频点（如下图9，为时间、场强、频点三维图）图9（三维图）六、扫频结果的保存，若我们能扫到适合的场强图需要保存下来，则能如下图10实现，选择File里面的Export Screen As则能把截图保存为jpg格式的文件进行保存，方便日后分析。

仪器操作指导书仪器名称文件编号版次核准审核主办
音频扫频信号发生器
操作步骤：
1.检查设备电源线是否接通；
2.向下按下红色电源按钮；
3.根据检查条件一边旋转电压调节旋钮，一边观察扫频电压，直至
符合要求。

4.按下始点按钮，一边旋转始点频率调节旋钮，一边观察频率显示
值，直至符合要求。

5.按下终点按钮，一边旋转终点频率调节旋钮，一边观察频率显示
值，直至符合要求。

6.调节扫频速度旋钮，将扫频速度调节至合适区间，一般1～3秒。

7.将测试治具线接入扫频仪输出端，插上耳机进行听音检查。

常见异常处理对策一级保养内容二级保养内容三级保养内容
1.开机后不显示电压、频
率；
2.开机后扫频声音明显
变化。

1.检查电源线是否导通，检查插座电
源否有电，如果正常，则是设备问
题，请机修维修；
2.用万用表检查输出电压是是否正
常，如果正常，调整扫频速度即可。

1.清洁：关机清洁机身；
2.防尘：长期不用时用护
机布盖住，防尘。

1.电源指示：检查输出电
压是否正常；
2.安全防护：检查电线插
头有无松动，电线外皮
是否有破损。

1.检查输出频率是否正
常。

扫频电压显示频率
电源开关终点频率调节
始点频率调节
调节扫频电压
扫频速度调节。

扫频仪使用方法扫频仪是一种用于频率扫描和信号分析的仪器，广泛应用于通信、无线电、雷达等领域。

正确的使用方法可以帮助用户更准确、高效地进行频率扫描和信号分析。

下面将介绍扫频仪的使用方法。

首先，使用扫频仪之前需要对仪器进行基本的检查和准备工作。

确保扫频仪处于正常工作状态，电源和信号输入接口连接正确，无异常情况发生。

同时，对于初次使用或长时间未使用的扫频仪，建议进行一次全面的系统自检，以确保各项功能正常。

接下来，根据实际需要设置扫频仪的参数。

这包括频率范围、扫描速度、分辨率带宽等参数的设定。

根据具体的应用场景和测试要求，合理设置这些参数可以更好地满足实际需求，提高测试效率和准确性。

在进行频率扫描和信号分析时，需要注意保持仪器的稳定。

避免外界干扰和仪器本身的震动对测试结果的影响。

在测试过程中，可以通过调整仪器的放置位置、使用防护罩等方式来减小外界干扰，保证测试的准确性。

另外，在频率扫描和信号分析过程中，需要注意对测试结果进行实时监测和记录。

扫频仪通常具有数据存储和显示功能，可以实时显示和记录测试结果。

及时对测试数据进行分析和处理，可以更好地发现问题和进行后续的数据分析工作。

最后，在使用完扫频仪后，需要做好仪器的清理和保养工作。

及时清理仪器表面的灰尘和污垢，保持仪器的外观清洁。

同时，定期对仪器进行维护保养，延长仪器的使用寿命，保证仪器的准确性和稳定性。

综上所述，正确的使用方法对于扫频仪的使用至关重要。

通过对仪器的基本检查和准备工作、合理设置参数、保持稳定、实时监测和记录测试结果以及做好仪器的清理和保养工作，可以更好地发挥扫频仪的作用，提高测试效率和准确性。

希望以上内容对您有所帮助，谢谢阅读。

扫频仪使用操作指导书作者：刘权武版本：ver 1.02007年5月8日文档版本记录表1扫频仪扫频目的 (1)2扫频所需要的设备 (1)3扫频前期准备工作 (1)4 基本操作(解释如何进行YBT250测试仪的操作过程) (1)4.1 识别前面板控制和指示 (1)4.2 YBT250输入 (2)4.3 启动设备 (3)4.4 开启YBT250软件 (4)4.5 设置完成后，再连接馈线和八木天线，可以进行扫频。

(6)4.6 扫频步骤如下 (6)4.7保存图形 (7)4.8 显示保存图形 (7)5 扫频案例分析 (7)5.1案例一CDMA下行信号对GSM上行信号的干扰 (7)5.2案例二统办楼1直放站干扰 (8)5.3案例三南京玻璃长2干扰器干扰 (10)图1NetTek启动界面 (3)图2 YBT250操作界面 (4)图4 K1205配置界面 (5)图5频段配置界面 (5)图6上下行频段、上下限底噪电平、频点处示意图 (6)图7在周围高处进行扫频示意图 (6)图8中国移动和CDMA基站示意图 (8)图9频谱示意图 (8)图10干扰示意图 (9)图11直放站示意图 (9)图12干扰示意图 (10)图13干扰器示意图 (10)1 扫频仪扫频目的●查找上行干扰源的具体位置。

●解除上行干扰源的干扰。

2 扫频所需要的设备2.1 频谱分析仪。

2.2 八木天线。

2.3 馈线。

3 扫频前期准备工作3.1 检查频谱分析仪是否正常运行。

3.2 检查八木天线和馈线是否完好3.3 检查扫频仪是否有足够的电。

4 基本操作(解释如何进行YBT250测试仪的操作过程) 4.1 识别前面板控制和指示由上图所示,其控制部分有:1.电源/悬置开关,按下为开启,反之为关闭2.重置开关:若锁定发生,按此键则硬件重新设置,因为启动会出现丢失,程序和数据将装入到易失存储器中。

3.状态指示:绿色指示电源打开,淡黄色指示显示关闭。

4.电池指示:绿色指示仪器连接到外接电源和安装的充电电池。

基站维护测试仪第一章绪言本章内容包括YBT250基站维护测试仪使用说明以及仪器开始使用时的一般情况。

1.1 产品说明本仪器为现场测试蜂窝小区基站最佳的射频测试仪。

仪器是一个基于NetTek测试仪平台模块化的测试仪。

其标准结构实际上由两部分组成,仪器模块和NetTek分析仪平台。

仪器模块由执行射频分析的硬件和软件构成。

NetTek 分析仪平台是在仪器模块中运行软件的“计算机”。

YBT250可作为一个仪器的模块来购买,并加入到Net Tek分析仪平台中。

在NetTek分析仪平台你可附加三个仪器的模块,以扩展仪器测试功能。

仪器模块与平台之间的信息传输是通过内部总线相连。

NetTek分析仪平台是基于Windows CE操作系统。

当购买了PCMCIA以太网和调制解调器卡,可以组网和上网运行。

NetTek分析仪平台产品特点如下:∙带有触摸屏界面的彩色或黑白显示功能∙模块化仪器结构∙坚固的外壳∙可拆装电池块∙红外通信方式∙输入/输出端口∙软件应用以及能支持通信,功率管理,仪器配置,文本编辑,上网浏览等多种用途。

1.2 安装模块其操作步骤如下:1.选择Start>Suspend。

关闭或悬挂NetTek分析仪平台的电源。

2.断开到分析仪平台的所有电缆连接。

3.利用四角减振器支持来平置分析仪平台。

4.从分析仪平台的背面移走总线门(见下图)。

5.注意下方连接到平台总线连接器的YBT250模块。

(见下图)6.按下,使与总线连接器能稳固安置牢以及确保良好接触。

7. 蝶形螺丝定位,见上图。

8.每个蝶形螺丝,反时针方向向下转动1/4圈,使其能露出。

9.顺时针方向转动螺丝,拧紧。

确保均匀拧紧所有螺丝,但不要过紧。

10.为使蝶形螺丝头隐埋,再使每个螺丝头在顺时针方向上旋转1/4圈。

11.最后将总线门装到YBT250模块的后面。

1.3 移去YBT250模块其操作步骤如下:1.选择Start Suspend。

关闭NetTek分析仪平台的电源。
