扫频仪使用操作指导书作者：刘权武版本：ver 1.02007年5月8日文档版本记录表1扫频仪扫频目的 (1)2扫频所需要的设备 (1)3扫频前期准备工作 (1)4 基本操作(解释如何进行YBT250测试仪的操作过程) (1)4.1 识别前面板控制和指示 (1)4.2 YBT250输入 (2)4.3 启动设备 (3)4.4 开启YBT250软件 (4)4.5 设置完成后，再连接馈线和八木天线，可以进行扫频。
(6)4.6 扫频步骤如下 (6)4.7保存图形 (7)4.8 显示保存图形 (7)5 扫频案例分析 (7)5.1案例一CDMA下行信号对GSM上行信号的干扰 (7)5.2案例二统办楼1直放站干扰 (8)5.3案例三南京玻璃长2干扰器干扰 (10)图1NetTek启动界面 (3)图2 YBT250操作界面 (4)图4 K1205配置界面 (5)图5频段配置界面 (5)图6上下行频段、上下限底噪电平、频点处示意图 (6)图7在周围高处进行扫频示意图 (6)图8中国移动和CDMA基站示意图 (8)图9频谱示意图 (8)图10干扰示意图 (9)图11直放站示意图 (9)图12干扰示意图 (10)图13干扰器示意图 (10)1 扫频仪扫频目的●查找上行干扰源的具体位置。
●解除上行干扰源的干扰。
2 扫频所需要的设备2.1 频谱分析仪。
2.2 八木天线。
2.3 馈线。
3 扫频前期准备工作3.1 检查频谱分析仪是否正常运行。
3.2 检查八木天线和馈线是否完好3.3 检查扫频仪是否有足够的电。
4 基本操作(解释如何进行YBT250测试仪的操作过程) 4.1 识别前面板控制和指示由上图所示,其控制部分有:1.电源/悬置开关,按下为开启,反之为关闭2.重置开关:若锁定发生,按此键则硬件重新设置,因为启动会出现丢失,程序和数据将装入到易失存储器中。
3.状态指示:绿色指示电源打开,淡黄色指示显示关闭。
4.电池指示:绿色指示仪器连接到外接电源和安装的充电电池。
BT3C-B型频率特性测试仪技术说明书南京涌新电子有限公司（南京无线电仪器厂）目录一、概述―――――――――――――――――2二、仪器的成套性―――――――――――――2三、性能参数―――――――――――――――2四、仪器方框图――――――――――――――3五、原理简述―――――――――――――――4六、面板及背板布局――――――――――――4七、仪器使用与存放须知――――――――――6八、仪器的使用与测量―――――――――――6九、附录―――――――――――――――――8一、概述BT3C-B型频率特性测试仪是由(1～300) MHz宽带RF信号源和7时大屏幕显示器组成的一体化宽带扫频仪。
本仪器广泛应用于(1～300) MHz范围内各种无线电网络，接收和发射设备的扫频动态测试。
例如各种有源无源四端网络，滤波器，鉴频器及放大器等的传输特性和反射特性的测量，特别适用于各类发射和差转台，MATV系统，有线电视广播以及电缆的系统测试。
其内部采用先进的表面安装技术(SMT)，关键部件选用先进的优质器件，输出寰减器由电控衰减，并采用轻触式步进控制，输出衰减由LED数字显示。
确保了整机工作的可靠性，其独特的设计构思提高了仪器的性价比。
本仪器功能齐全，即可（1～300）MHz范围内全频段一次扫频，满足宽带测试需要，也可窄带扫频和给出稳定的单频信号输出。
输出动态范围大，谐波值小，输出衰减器采用电控衰减，适用于各种工作场合。
具有多种标志可供用户选择。
该食品何种小，重量轻，便于携带，适合室内外各种不同工作环境，是工厂，院校和科研部门的理想测试仪器。
二、仪器成套性1. BT3C-B频率特性测试仪 1台2. 75 宽带检波器 1套3，电源线 1根4.技术说明书 1份5.合格证 1份三.性能参数1.有效频率范围(1～300) MHz2.扫频方式全扫窄扫点频三种工作方式3.中心频率窄扫中心频率在（1～300）MHz范围内连续可调4.扫频宽度全扫优于300MHz窄扫：士1～20MHz连续可调点频：连续正弦波（1～300）MHz连续可调5.输出电平阻抗输出电平 0db时500mv士10％（75Ω）输出阻抗 75Ω6.稳幅输出平坦度（1～300）MHz范围内系统平坦度优于士0.35db7.扫频线性相邻10MHz线性比优于1：1.38.输出衰减粗衰减1OdB*7步进，误差优于士2％士0.5dB, A为示值。
扫频仪使用说明：

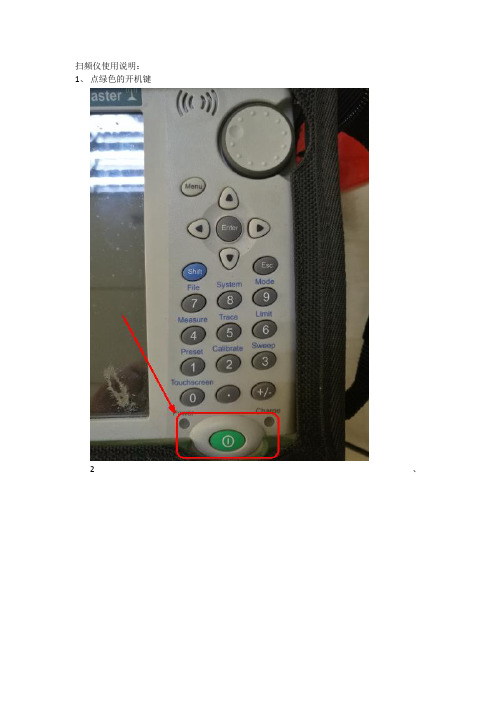

1、点绿色的开机键
2、
馈线接口
常用的八木天线和板状天线
接口拧上
3、点击左下角频率（触屏）
4、如果GSM的干扰，点击屏幕右侧起始频率（GSM频率一般设置为880-920）
输入880，然后点击右侧MHz，点确定
点击屏幕右侧的终止频率，输入920（频率为红色时处于可编辑状态），然后点击右侧MHz，点确定
5、LTE类干扰，点击屏幕右上角的中心频率（后台网管查询干扰站点的中心频率）
例如某站点中心频率为1895，则输入1895，MHZ
6、发现干扰，点击屏幕上侧，即可截屏
7、命名文件名称，格式一定要保存jpeg格式的，否则无法打开。
点击确认，图片存储完成
8、插入U盘
屏幕上按一下shift，然后按数字键7，然后屏幕右侧点复制
右侧分类栏点“日期”，找到刚才截屏的图片，到下方窗口找到U盘，复制
注意事项：
板状天线一定按照规定方向使用
设备使用完毕记得关机，长按绿色按钮，用完及时充电。
日本目黑MSW—7125A扫频仪使用指南（一）：仪器能够提供的具体指标为：1．包括 IF（455KHz/10。
7MHz）,LW,MW,SW,FM波段2．具有窄频与宽频扫频功能3．扫频范围 455KHz/10。
7MHz/0.1-3MHz/1.5—30MHz/63-110MHz4．扫频宽度 10KHz-36MHz5．输出电平(50欧负载) 100dBu（0.1rms）准确度±1dB 输出控制 80dB(1dB/每步进)6．频率可变范围扫描范围内任意的5个频率点7．设定方式（存储方式) 4位或5位最小设定位数 0.1KHz/1KHz/10KHz8．显像管 23cm(9英寸）电磁偏转，垂直灵敏度 1mV/格，可变，附有20dB衰减器9．频率响应 DC—10KHz10．外形尺寸/重量约230W＊330H＊370Dmm/10。
5kg（二)面板上各键及各位置功能1、显示屏显示测试波形,这个部位无需操作2、显示屏下部的左边一排灯:每个灯的上面都有一个波段代号“455KHz”，“10。
7MHz"，“LW—MW”，“SW",“FM”，这排灯的左边标注着“band”意即波段的意思。
在工作状态，这排灯肯定会有一个会点亮，表示当前工作在某一个波段。
BAND （波段）455KHZ 10。
7MHZ LW-MW SW FM CHANNEL（通道号)1、2 、3、4、5左边一排灯的下面有一排按键,共六个。
每一个按键上方都有一个数字，从左往右依次为1，2，3，4，5,6，键左边标识有“CHANNEL"的字样,表示通道号。
每个按键的中间都有一个小灯，当您按下某一个键时它中间的那颗灯就会点亮，告知您已经工作于此通道状态了。
3、通道的按键下面有两个稍微大些的黑色旋钮左边的旋钮上边标识有“Y-GAIN”,工作时拧动它可以调节显示屏上显示曲线的幅度值，免得这根曲线太大跑到显示屏的外边或太小我们看不清楚，当这个钮拧到最大位置(顺时针旋到底）的时候,如果没有衰减的话垂直的幅度就是显示屏上1个厘米的长度代表1个毫伏特的电压.如果这个旋钮不在最大位置而是中间某个位置?我们就要计算。
扫频仪的使用范文扫频仪（Spectrum Analyzer）是一种用于测量和分析信号频谱的仪器。
它可以显示信号的频率和幅度信息，并能帮助工程师对信号进行分析和处理。
下面是一些关于扫频仪的使用方法和技巧。
1.连接设备：首先将扫频仪与待测信号源进行连接。
根据需要选择合适的连接方式，可以通过RF接口、BNC接口、USB接口等将信号源与扫频仪连接起来。
2.设置基本参数：确定需要测量的频率范围和扫描时间。
通过输入相应的参数值，可以设置扫频仪的工作范围和测量精度。
3.预扫描：在进行正式扫描之前，可以进行预扫描以确定待测频率范围内的信号强度分布情况。
通过预扫描可以对信号进行初步分析，并帮助选择合适的测量参数。
4.执行扫描：在设置完基本参数后，执行正式的扫描操作。
扫频仪将会按照设定的频率范围对信号进行扫描，并显示扫描结果。
可以选择连续扫描或单次扫描的模式，以适应不同的需求。
5.分析结果：扫频仪会以图形的形式显示信号的频谱信息。
可以根据需要选择不同的显示模式，比如单频显示模式、全频显示模式等。
通过观察显示结果可以了解信号的频率分布、功率强度等信息。
6.设置参考曲线：可以通过设置参考曲线或参考点来进行对比分析。
参考曲线可以是一些基准信号，也可以是之前得到的信号分析结果。
7.频谱分析：扫频仪可以进行频谱分析，对信号进行功率谱分析、相位谱分析等。
通过分析不同频率或时间点上的信号性质，可以了解到信号的频域和时域特性。
8.频谱图的调整：可以根据需要调整频谱图的显示参数，包括坐标轴范围、分辨率、峰值追踪等。
通过适当调整这些参数可以更加清晰地观察信号的频谱特征。
9.添加标记和测量参数：扫频仪通常都支持添加标记功能，可以通过添加标记来标记出特定的频率点。
同时，也可以添加测量参数，如带宽、峰值功率等等，以方便对信号进行详细的测量和分析。
10.数据保存和导出：扫频仪通常具备数据保存和导出功能，可以将扫描结果保存到内部存储器或外部存储介质中，并可以将结果导出到计算机进行后续处理。
Agilent 1260 Infinity Fluorescence DetectorHighest sensitivity and selectivity for HPLC and RRLC As a standalone detector or in an automated Agilent 1200 Infinity Series system the Agilent 1260 Infinity Fluorescence Detector brings high-sensitivity fluorescence detection to your lab. This easy-to-use detector provides quantitative data and fluorescence spectra from a single run. Simultaneous multi-wavelength detection improves sensitivity and selectivity. Use the online spectral information for rapid method optimization and verification of separation quality. High-speed UV detection with up to 74 Hz data rates keeping pace with the analysis speed of fast LC. Features•Rotating gratings for multi-signal and online spectral data acquisition without loss in sensitivity.•Lowest limits of detection with a Raman S/N > 3000 (using dark signal noise reference).•Spectra and quantitative data from a single run. View online spectra without interrupting the chromatographic run.•Simplified optical design for optimized baseline stability.•Up to 100% resolution gain in fast LC by 74 Hz data acquisition rate.•Long-life xenon lamp for highest sensitivity. The long-life (> 4000 hours) flash lamp, lamp reference system and efficient light collection ensure constant lamp energy for maximum excitation of fluorophores.•Easy front access enables fast inspection or exchange of the flow cell. Automatic recognition of all flow cell cartridges provides documentation of instrument parameters and helps to comply with GLP.•Extensive diagnostics, error detection and display with Instant Pilot controller and Agilent Lab Advisor software.Features, Technical Details, Specificationsand Ordering DetailsSimplified optical design for optimized baseline stability The xenon flash lamp ignites only for microseconds to provide the light energyfor the fluorescence. This results in lamplifetime of several thousand hours and significantly reduces operating costs.Additionally no warm-up time is neededto get a stable baseline.Online Spectra and multi-signaldetectionFast rotating monochromators work insignal or spectral mode are synchronizedwith the flash lamp allowing single andmulti-signal detection of up to four differ-ent excitation or emission wavelengthsfor uncompromised sensitivity.Fluorescence spectra for methoddevelopment, routine target analysisand sample characterizationThe latest in detector technology pro-vides rapid online acquisition of full exci-tation or emission wavelengths withoutinterrupting your chromatography.•Different spectral acquisition modes(all, all-in-peak, apex) allow optimizedsettings for your specific applications.•Time-programming of spectral parame-ters improves spectral resolution ofeach peak.•Familiar diode-array-style data evalua-tion helps you to explore the spectrallandscape of your fluorescent com-pounds.•Libraries of fluorescence spectra andsophisticated search routines providefor interactive or automatic compoundconfirmation.Technical Details – Agilent 1260 Infinity Fluorescence DetectorOptical system of the 1260 Infinity FLD.Optimize your choice of monitoring wavelength with a bird´s eye view.Explore the spectral landscape from a complete run.Fast rotating holographic gratings enables multi-signal and spectra data acquisition.Column: ZORBAX RRHD Eclipse Plus C182.1 x 100 mm, 1.8 µmInjection vol.: 2 µL/chem/1200© Agilent Technologies, Inc., 2010 Published in USA, July 1, 2010Publication Number 5990-6111EN。
LY1210调幅调频中频扫频仪
使
用
说
明
书
徐州隆宇电子仪器有限责任公司
概述：
一架外差式接收机质量的优劣，与调试是否准确有着重大的关系，在整机调试中，尤其以中频放大级的带通特性（或鉴频特性）更为重要。
用调幅调频中频扫频仪来调试接收机的中频特性，是目前国内外无线电工厂普遍采用的一种方法，因为它具有测试简便，准确、迅速和直观的特点。
所以不仅能提高产品质量，而且能大大提高生产效率。
该仪器适用于收音机生产线和实验室调试各种调幅（调频）收音机的中频特性（或鉴频特性）。
仪器共分两档，Ⅰ档为调幅，中心频率为465KHz，Ⅱ档为调频，中心频率为10.7MHz，每档有5点频标（具体位置下有详解）。
频标由晶体控制，所以准确且性能稳定可靠，使用方便。
一、技术参数
1、中心频率：Ⅰ波段 465KHz±30KHz
Ⅱ波段 10.7MHz ±0.65MHz
2、扫频宽度：Ⅰ波段 465KHz ±50KHz
Ⅱ波段 10.7MHz ±0.8MHz
3、扫频非线性：Ⅰ波段≤±5%
Ⅱ波段≤±5%
4、扫频平坦度：Ⅰ波段≤±5%
Ⅱ波段≤±5%
5、输出电压: 输出电压范围：20～99dB（0dB＝1uv）
输出电平误差：Ⅰ波段±1dB
Ⅱ波段±1dB
6、步进式衰减器: 分十位和个位，数字显示的是实际输出的
电平值。
衰减器误差：±1dB
7、谐波抑制比：Ⅰ波段 465KHz -20dB
Ⅱ波段 10.7MHz -20dB
8、输出阻抗： 75Ω
9、频标位置：Ⅰ波段：455KHz、460KHz、465KHz、470KHz、
475KHz
Ⅱ波段：10.55MHz、10.625MHz、10.7MHz、
10.775MHz、10.85MHz
10、频标误差：Ⅰ波段：≤±0.1%
Ⅱ波段：≤±0.1%
11、垂直灵敏度：优于1mV
12、垂直频率响应： DC～6KHz ±3dB（以1KHz为参数考电平）
13、输入阻抗：约100KΩ
14、垂直衰减器：20dB
15、校正信号：0.1Vp-p误差≤±5%
16、屏幕显示：采用7寸显象管
17、整机功耗：约38VA
18、工作电压：AC220±10% 50Hz±2%。
19、体积：395×180×355mm
二、前后面板布置图见图（图2–1、2–1）
图2–1 LY1210型调幅调频中频扫频仪
1、显示器：采用大屏幕显示器，显示待测网络幅频特性曲线。
2、电源开关（POWER）：按下为接通电源（ON），指示灯亮；
弹出为关闭电源（OFF），指示灯灭。
3、Y幅度：用于调节Y轴输入信号幅度的大小，使待测信号
能直观地显示在显示器上。
4、Y位移：调节该旋钮左右旋转，可使扫描线上下移动。
5、Y输入：通常接检波探头的输出端，对于含有内检波器的四
端网络，该网络的输出可直接加到“Y输入”端。
6、Y校准/极性/衰减键：为Y轴工作方式三档选择开关。
（1）OFF/0.1Vp-p校准键：置“OFF”档为正常扫频工作方式，置“0.1Vp-p”档为Y轴幅度校准或作测试比较用。
（2）+/-极性键：置“+”为正极性，置“-”为负极性。
（3）0dB/20dB衰减键：置“0dB”Y轴输入不衰减；置“20dB”
Y轴输入衰减20dB。
7、输出衰减：为电控粗、细衰减器组成形式，粗衰减为10dB
×7步进衰减器，衰减范围是20dB～90dB；细衰减为1dB×
9步进衰减器，衰减范围是0～9dB。
8、中心频率、扫频宽度调节，І、Ⅱ波段转换。
І波段：
（1）中心频率：调节该旋钮，可使调幅中心频率465KHz置于显示器的中心位置。
在扫描线上同时出现5个频标点，分别是调幅450KHz、460KHz、465KHz、470KHz、475KHz。
（2）扫频宽度：调节该旋钮，可得到合适的调幅扫频带宽。
Ⅱ波段：
（1）中心频率：调节该旋钮，可使调频中心频率10.7MHz置于显示器的中心位置。
在扫描线上同时出现5个频标点，分别是调频10.55MHz、10.625MHz、10.7MHz、10.775MHz、10.85MHz。
（2）扫频宽度：调节该旋钮，可得到合适的调频扫频带宽。
（3）І、Ⅱ波段转换开关：
该开关位于465KHz和10.7MHz中间，弹出置І波段调幅465KHz 档，同时调幅465KHz红色指示灯亮；按下置Ⅱ波段调频10.7MHz 档，同时调频10.7MHz绿色指示灯亮。
9、输出（75Ω）：扫频信号的输出端，通常接待测四端网络的输入端。
10、输出电平指示：显示两位输出电平值。
图2–2 后面板
1、X幅度：调节该旋钮，可改变扫描线在水平方向幅度的长短。
2、亮度：调节扫描线的亮度，顺时针调节亮度最大，反之则最暗。
3、聚焦：调节该旋钮，可使扫描线光滑清晰。
三、使用方法
扫频仪检查
1、接通扫频仪电源，电源指示灯亮，数码指示器自动指示99。
2、校准/极性/衰减键预置如下：
（1）OFF/0.1Vp-p校准键：置“0.1Vp-p”档。
（2）+/-极性键：置“+”档。
（3）0dB/20dB衰减键：置“20dB”档。
3、顺时针调节“Y幅度”旋钮至最大位置
4、465KHz/10.7MHz波段转换开关置调幅“465KHz”档，或置
调频“10.7MHz”档。
5、缓慢调节Y轴“位移”旋钮，在显示器上应出现带有5个
频标点的扫描线。
如果没有5个频标点，可分别调节“中心频率”或“扫频宽度”旋钮即可调出，如图3–1所示。
图3–1 0.1Vp-p校准信号图
6、从图3–1中可以看出，0.1Vp-p校准信号的幅度为10大格，此时Y轴输入衰减置“20dB”档，故每大格（DIV）的幅度是：0.1Vp-p除以10（大格），再除以20dB（10倍），最后每大格（DIV）的幅度≤1mv。
0.1Vp-p校准信号供Y轴灵敏度校正，相当于模拟示波器的0.5V 方波校准信号。
7、扫描线的位置，频标的位置及频标宽度调节完毕后即可对待测四端网络进行测试。
四、仪器的使用
测试实例
以混频（调幅接收）电路为实例进行测量，其工作原理如图4–1所示。
图4–1 混频（调幅接收）电路工作原理图
测量步骤如下：
1、接通扫频仪电源
2、OFF/0.1Vp-p校准键：置“OFF”档，+/-极性键：置“+”档，0dB/20dB衰减键：置“0dB”档。
3、Y输入端通过检波探头与输出（75Ω）端的电缆线相连接，“输出衰减”置显示为80dB，调节“Y幅度”旋钮使扫频曲线为6大格。
4、扫频输出（75Ω）端通过电缆线连接测试电路的输入端TP1测试点，Y输入端通过电缆线连接测试电路的输出端TP5测试点。
5、合理的选择输出衰减dB值，使待测扫频曲线为6大体格，此时在显示器上出现调幅中频特性曲线，如图4–2所。
6、预置的80dB减去待测扫频曲线6大格的dB值，即为本电路的增益。
图4–2调幅中频特性曲线
五、仪器的维修
1、本公司仪器自用户购买之日起（按用户接到货物之日起）十
八个月内免费维修。
2、用户应按使用说明书指示的方法检查与使用。
3、用户如无专业维修人员，除仪器保险丝断及后面板的X轴
幅度在扫描基线长短不符合时可以进行调节外，出现故障请与公司联系。
电话（0516）85552410 85552411。
4、仪器非保修期时，无论用户使用多长时间，公司都给予维修，
只按实际支出收取成本费。
六、仪器的成套
1、L Y1210中频扫频仪一台
2、高阻检波探头一根
3、75Ω夹子线两根
4、电源线一根
5、保险丝二只。
