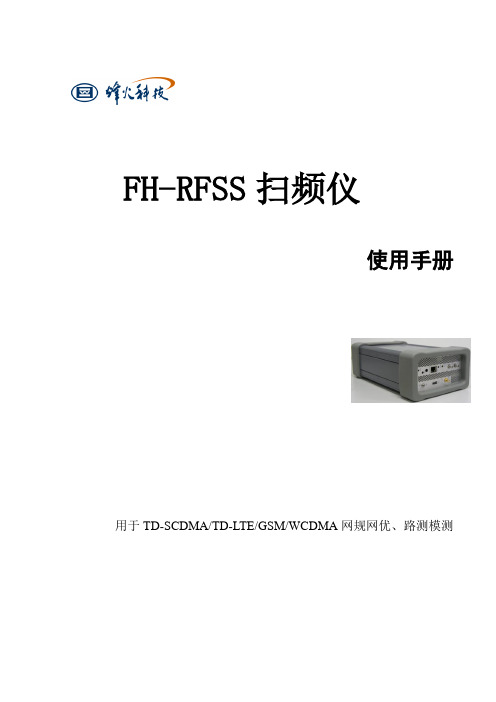

FH-RFSS系列扫频仪使用手册
FH-RFSS扫频仪使用手册用于TD-SCDMA/TD-LTE/GSM/WCDMA网规网优、路测模测担保北方烽火科技有限公司的产品从发货之日起，对于材料和制造工艺的缺陷承担合同约定时间内的担保责任。
在担保期内，对于发生故障的产品，北方烽火科技有限公司将提供维修服务。
此担保只限于直接买方，对于间接损坏北方烽火科技有限公司不承担责任。
担保限制上述担保不包括由于正常磨损损坏的连接器、天线、网线以及外封装结构，不包括正常老化的内置锂电池，以及买方不适当或不应该的操作和未经许可的调整/拆卸，以及超出产品技术条件的操作所造成的损坏。
商标认证MS-DOS，Windows，Windows for Workgroups，Windows95/98/NT4/2000/ME/XP 是微软公司的注册商标。
是烽火科技的注册商标。
注意这本手册供北方烽火科技有限公司人员和用户使用，用于北方烽火科技有限公司的设备、计算机程序的正确安装、操作和维护。
其中的图表、技术指标和信息属于北方烽火科技有限公司所有，禁止任何未经授权的使用或盗用；更新如果需要更新本手册，请与北方烽火科技有限公司售后服务部联系。
目录FH-RFSS扫频仪 (1)第1章概述 (3)1.1前言 (3)1.2扫频仪说明 (3)1.3标准附件和可选附件 (3)1.4产品规格 (4)1.5预防性维修 (5)1.6校准 (5)1.7ESD 警告 (5)1.8最大输入信号警告 (6)1.9售后服务中心 (6)第2章快速入门指南 (7)2.1前言 (7)2.2前面板介绍 (7)2.3第一次打开FH-RFSS扫频仪 (8)2.4测量前准备工作 (8)2.5参考测量操作步骤 (11)2.6新电池充电 (20)第3章TD-LTE制式说明 (21)3.1前言 (21)3.2无线信道强度扫描模式 (21)3.3TD-LTE UserList扫描模式 (22)3.4TD-LTE TOPN扫描模式 (22)3.5频谱分析模式 (23)3.6CW测量模式 (24)3.7邻区解析模式 (25)第4章TD-SCDMA制式说明 (26)4.1前言 (26)4.2小区搜索模式 (27)4.3小区列表模式 (28)4.4频点列表模式 (29)4.5频谱分析模式 (30)4.6HSPA测量模式 (31)4.7时域干扰测量模式 (32)第5章GSM制式说明 (34)5.1前言 (34)5.2GSM TOPN扫描模式模式 (34)5.3频谱分析模式 (34)5.4CW测量模式 (34)第6 章WCDMA制式说明 (35)6.1前言 (35)6.2小区搜索模式 (36)6.3小区列表模式 (37)6.4频点列表模式 (38)6.5频谱分析模式 (38)6.6CW测量模式 (39)第7章路测软件使用 (41)7.1前言 (41)7.2软件功能及特点 (41)7.3系统安装需求 (41)7.4FH-NTPO安装、授权及卸载 (42)7.5USB驱动安装 (42)7.6室外测试 (47)7.7室内测试 (49)7.8系统帮助文件 (52)缩略语索引 (53)第1章概述1.1前言这一章用于介绍北方烽火FH-RFSS扫频仪的性能、技术条件、选配件、维修和所需的校准。
