直线和圆弧的画法

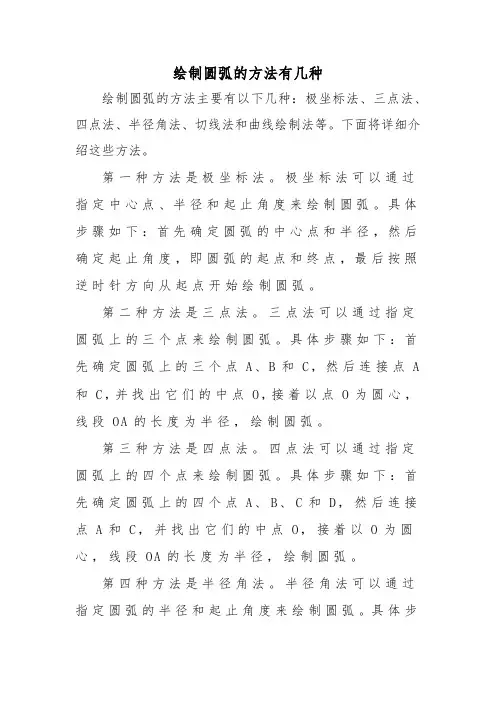

绘制圆弧的方法有几种绘制圆弧的方法主要有以下几种：极坐标法、三点法、四点法、半径角法、切线法和曲线绘制法等。

下面将详细介绍这些方法。

第一种方法是极坐标法。

极坐标法可以通过指定中心点、半径和起止角度来绘制圆弧。

具体步骤如下：首先确定圆弧的中心点和半径，然后确定起止角度，即圆弧的起点和终点，最后按照逆时针方向从起点开始绘制圆弧。

第二种方法是三点法。

三点法可以通过指定圆弧上的三个点来绘制圆弧。

具体步骤如下：首先确定圆弧上的三个点A、B和C，然后连接点A 和C，并找出它们的中点O，接着以点O为圆心，线段O A的长度为半径，绘制圆弧。

第三种方法是四点法。

四点法可以通过指定圆弧上的四个点来绘制圆弧。

具体步骤如下：首先确定圆弧上的四个点A、B、C和D，然后连接点A和C，并找出它们的中点O，接着以O为圆心，线段O A的长度为半径，绘制圆弧。

第四种方法是半径角法。

半径角法可以通过指定圆弧的半径和起止角度来绘制圆弧。

具体步骤如下：首先确定圆弧的半径和起止角度，然后以圆心的正右方向为基准，按照逆时针方向绘制起止角度范围内的圆弧。

第五种方法是切线法。

切线法可以通过指定圆弧上的两个切点和切线方向来绘制圆弧。

具体步骤如下：首先确定圆弧上的两个切点A和B，接着绘制通过A点和B点的直线，该直线与切线方向共同确定了圆弧的起点和终点，最后按照逆时针方向从起点开始绘制圆弧。

最后一种方法是曲线绘制法。

曲线绘制法是一种通过连续变化的控制点来绘制圆弧的方法。

具体步骤如下：首先确定圆弧的起点和终点，然后确定两个控制点，接着按照一定的路径进行变化，并以控制点为引导，在起点和终点之间绘制圆弧。

以上是常用的绘制圆弧的方法，每种方法都有自己的特点和适用范围。

在实际应用中，根据需要选择适合的方法可以更加高效地完成圆弧的绘制任务。

CAD中直线的画法和圆弧连接的画法详解要点在CAD软件中，我们可以使用不同的工具和命令来绘制直线和圆弧。

绘制直线的要点如下：1.选择直线工具：在CAD软件中，可以在工具栏或命令窗口中选择直线工具。

2.定义起始点：点击绘图区域，定义直线的起始点。

3.定义终点：再次点击绘图区域，定义直线的终点。

4.指定长度或角度：根据需要，可以在命令窗口中输入直线的长度或角度来确定直线的形状。

CAD软件还提供了其他功能，如延伸、修剪等，可以帮助我们更好地绘制直线。

绘制圆弧的要点如下：1.选择圆弧工具：在CAD软件中，可以在工具栏或命令窗口中选择圆弧工具。

2.定义起始点：点击绘图区域，定义圆弧的起始点。

3.定义终点或角度：点击绘图区域，定义圆弧的终点。

或者在命令窗口中输入半径和角度来定义圆弧的形状。

4.圆心和半径：根据需要，可以在命令窗口中输入圆心和半径的坐标来定义圆弧的形状。

此外，还有一些绘制直线和圆弧时需要注意的要点：1.精确度和准确度：在CAD软件中，我们可以通过调整绘图精度和设置工作单位来保证直线和圆弧的准确性。

在绘制过程中，我们可以使用捕捉工具和网格显示来帮助我们精确地绘制直线和圆弧。

2.参考对象：在绘制过程中，可以使用已有的对象作为参考对象来帮助我们绘制直线和圆弧。

CAD软件提供了吸附、对象捕捉等功能，可以帮助我们快速找到合适的参考对象。

4.图层和属性：在绘制直线和圆弧时，建议为不同的图形元素设置不同的图层和属性。

这样可以方便我们对不同的元素进行管理和修改。

综上所述，绘制直线和圆弧在CAD软件中并不复杂，通过合理使用不同的工具和命令，结合精确度和准确度的要求，我们可以绘制出满足我们需求的直线和圆弧。

CAD中直线的画法和圆弧连接的画法详解直线的画法一、直线命令的调用方法及格式1、调用方法（1）在命令行输入命令“Line”（2）点击绘图工具条（3）点击绘图主菜单下的直线子菜单2、命令格式调用直线命令后，命令行给出提示如下：Specify first point: （指定第一点）Specify next point or〔Undo〕:（指定下一点或输入U取消上一点）Specify next point or〔Close/Undo〕:（指定下一点或输入U取消上一点或输入C 封闭）二、绘制直线的方法1、坐标输入法（了解）AutoCAD绘图系统中坐标点的输入方式有以下几种：（1）绝对坐标输入一个点的绝对坐标的格式为（X,Y,Z)，在系统默认的状态下，绘图区左下角有一个图标，若仅输入X,Y则系统默认z值为零。

（2）相对坐标输入一个点的相对坐标的格式为（@ΔX, ΔY, ΔZ），即输入X,Y,Z三个方向相对于前一点的坐标增量。

（3）极坐标输入一个点的极坐标的格式为（R<θ<φ），R为线长，θ为相对X轴的角度，φ为相对XY平面的角度。

（4）相对极坐标输入一个点相对极坐标的格式为（@R<θ<φ）。

2、用辅助画线工具画水平、竖直及倾斜的线段直线一般来说，用坐标来画线，速度较慢，多数情况下，我们并不采用这种方式画线，而是利用AutoCAD的辅助画线工具进行画线。

（1）打开正交功能画水平、竖直线段单击状态栏上的按钮，就打开了正交模式。

在正交模式下光标只能沿水平或竖直方向移动。

画线时，若同时把正交模式打开，用鼠标确定方向，输入一个长度即可，格式为（R），R为线长，AutoCAD就自动画出水平或竖直线段。

例题：在AUTOCAD中画出下列图形。

画图步骤如下：1）启动LINE命令，同时将正交模式打开；2）在屏幕上任意点击一点，确定A点；3）将鼠标向下移动并输入线段AB的长度50，确定B点；4）将鼠标向右移动并输入线段BC的长度30，确定C点；5）将鼠标向上移动并输入线段CD的长度20，确定D点；6）将鼠标向右移动并输入线段DE的长度40，确定E点；7）将鼠标向上移动并输入线段EF的长度30，确定F点；8）将鼠标向左移动并输入线段FA的长度70，完成图形的绘制。

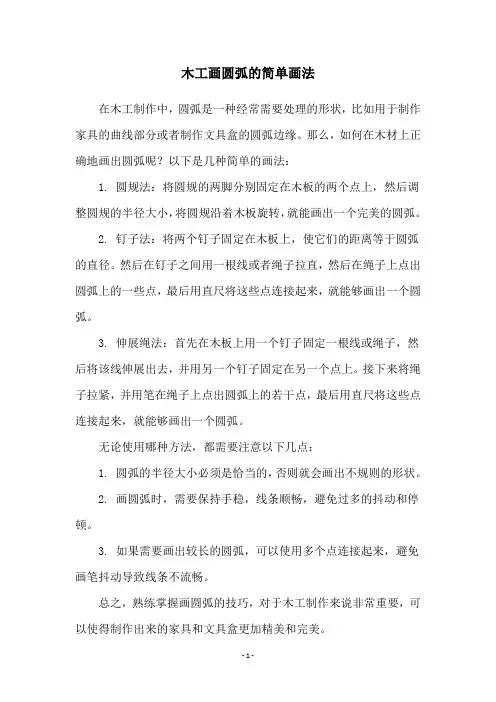

木工画圆弧的简单画法
在木工制作中，圆弧是一种经常需要处理的形状，比如用于制作家具的曲线部分或者制作文具盒的圆弧边缘。

那么，如何在木材上正确地画出圆弧呢？以下是几种简单的画法：
1. 圆规法：将圆规的两脚分别固定在木板的两个点上，然后调整圆规的半径大小，将圆规沿着木板旋转，就能画出一个完美的圆弧。

2. 钉子法：将两个钉子固定在木板上，使它们的距离等于圆弧的直径。

然后在钉子之间用一根线或者绳子拉直，然后在绳子上点出圆弧上的一些点，最后用直尺将这些点连接起来，就能够画出一个圆弧。

3. 伸展绳法：首先在木板上用一个钉子固定一根线或绳子，然后将该线伸展出去，并用另一个钉子固定在另一个点上。

接下来将绳子拉紧，并用笔在绳子上点出圆弧上的若干点，最后用直尺将这些点连接起来，就能够画出一个圆弧。

无论使用哪种方法，都需要注意以下几点：
1. 圆弧的半径大小必须是恰当的，否则就会画出不规则的形状。

2. 画圆弧时，需要保持手稳，线条顺畅，避免过多的抖动和停顿。

3. 如果需要画出较长的圆弧，可以使用多个点连接起来，避免画笔抖动导致线条不流畅。

总之，熟练掌握画圆弧的技巧，对于木工制作来说非常重要，可以使得制作出来的家具和文具盒更加精美和完美。

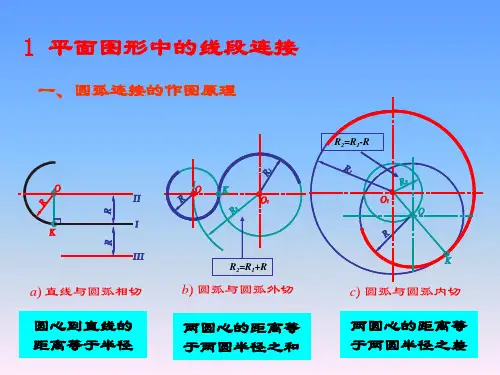

两条直线间的圆弧衔接机械制图机械类机械制图（第二版）第二章几何作图第4节圆弧衔接的第1末节本节课的教授教养设计本节教材是在学生进修了根本几何作图和在初中的基本上,是以在教授教养中,要不时留意与以前的常识进行比较,重视进程.我充分调动学生已有的常识,引诱学生把新旧常识有机融会,控制常识的体系构造.一. 教授教养理念在“以学生成长为焦点”的理念下,不但要存眷学生“学会”常识,并且还要特殊存眷学生“会学”常识.本节课在试验的基本上,以问题为焦点,创设情景,经由过程教师合时的引诱,生生间.师生间的交换互动,启发学生的思维,使学生经由过程本身的剖析.反思.改正,不竭完美并形成圆弧衔接的概念,推导画图进程,建构本身的常识体系,一丝不苟的进修立场,进步获取常识的才能,测验测验合作进修的快活,体验成功的喜悦.在这一进程中,教师只是一名组织者,引诱者,促进者.二. 教授教养办法为了充分调动学生的积极性,使学生变自动进修为自动进修,我采取了“引诱商量”式的教授教养模式,在教室教授教养进程中,我始终贯彻“教师为主导,学生为主体,商量为主线,思维为焦点”的教授教养思惟,经由过程引诱学生试验.不雅察.比较.剖析和归纳综合,使学生充分地着手.动口.动脑,介入教授教养的全进程.三. 教授教养手腕多媒体和什物投影仪在本节课的概念形成进程中起到异常主要的感化,为学生的自立探究运动供给了什物载体,盘算机为教师进行教授教养演示和学生的不雅察供给了平台,二者有机联合,调和施展感化,使教室加倍紧凑有序.四. 教授教养设计为了冲破本节课的难点——圆弧的圆心肯定,我重视与同窗们所熟知的初中常识慎密联合.比较,经由过程动态演示,一方面强化学生求画图的根本功,另一方面为后两节的内容埋下伏笔,使学生有一种“顿悟”的感到.在每个阶段的教授教养中精心设计问题情景,为学生自立商量和发明创造前提。

CAD 中直线的画法和圆弧连接的画法详解直线的画法一、直线命令的调用方法及格式1、调用方法（1）在命令行输入命令“Line ”（2）点击绘图工具条（3）点击绘图主菜单下的直线子菜单2、命令格式调用直线命令后，命令行给出提示如下：Specify first point: （指定第一点）Specify next point or 〔Undo 〕:（指定下一点或输入U 取消上一点）Specify next point or 〔Close/Undo 〕:（指定下一点或输入U 取消上一点或输入C封闭）二、绘制直线的方法1、坐标输入法（了解）AutoCAD 绘图系统中坐标点的输入方式有以下几种：（1）绝对坐标输入一个点的绝对坐标的格式为（X,Y,Z），在系统默认的状态下，绘图区左下角有一个图标，若仅输入X,Y 则系统默认z 值为零。

（2）相对坐标输入一个点的相对坐标的格式为（@\ X, △Y, AZ）,即输入X,Y,Z三个方向相对于前一点的坐标增量。

（3 ）极坐标输入一个点的极坐标的格式为（R<0 <0 , R为线长，B为相对X轴的角度，$为相对XY平面的角度。

（4）相对极坐标输入一个点相对极坐标的格式为（@R<<© ）。

2、用辅助画线工具画水平、竖直及倾斜的线段直线一般来说，用坐标来画线，速度较慢，多数情况下，我们并不采用这种方式画线, 而是利用AutoCAD的辅助画线工具进行画线。

（1）打开正交功能画水平、竖直线段单击状态栏上的按钮，就打开了正交模式。

在正交模式下光标只能沿水平或竖直方向移动。

画线时，若同时把正交模式打开，用鼠标确定方向，输入一个长度即可，格式为（R），R为线长，AutoCAD 就自动画出水平或竖直线段。

例题：在AUTOCAD 中画出下列图形。

画图步骤如下：1）启动LINE命令，同时将正交模式打开；2）在屏幕上任意点击一点，确定A点;3) 将鼠标向卜移动并输入线段 AB 的长度 50, 确定 B 点； 4) 将鼠标向右移动并输入线段 BC 的长度30, 确定 C 点；5) 将鼠标向上移动并输入线段 CD 的长度 20, 确定 D 点； 6) 将鼠标向右移动并输入线段 DE 的长度 40 , 确定 E 点； 7) 将鼠标向上移动并输入线段 EF 的长度 30 , 确定 F 点； 8) 将鼠标向左移动并输入线段FA 的长度70 , 完成图形的绘制。

一、制图国家标准基本规定图样作为技术交流的共同语言，必须有统一的规范，否则会带来生产过程和技术交流中的混乱和障碍。

国家质量监督检验检疫总局、国家化管理委员会发布了《技术制图》、《机械制图》、《建筑制图》等一系列制图国家标准。

它们是工程图样绘制与使用的准绳，必须认真学习和遵守。

在标准代号GB/T 14689-2008中，“GB/T”为推荐性国家标准的代号，“14689”为标准的批准顺序号，“2008”表示标准发布的年号。

（一）图纸幅面和格式（1）图纸幅面尺寸和图框格式为使图纸幅面统一，便于装订和保存，制图样时，应优先采用基本幅面，如表1所示，从表中可以看到，A0号图纸幅面最大，如沿长边将其对裁，则可获得A1号图纸两张，以此类推，沿某号幅面的图纸的长边对裁就能获得小一号幅面的图纸。

在必要时，当基本幅面不能满足使用条件时，允许选用加长幅面，但加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出，如图1所示。

表1 图纸基本幅面尺寸图1 加长幅面（2）图框格式图样中的图框由内、外两框组成，如图2所示。

外框用细实线绘制，大小为幅面尺寸，内框则用粗实线绘制，图样要在内框范围内绘制。

图框格式分为留有装订边和不留装订边两种，两种格式图框周边尺寸a、c、e（具体数值见表1），同一产品的图样只能采用一种格式。

图样绘制完毕后应沿外框线裁边。

2-1 不留装订边的图框格式2-2 留装订边的图框格式图2 图框格式（3）标题栏每张技术图样中均应画出标题栏，标题栏的格式和尺寸按GB10609.1-2008的规定。

标题栏一般应位于图纸的右下角，当标题栏的长边置于水平方向并与图纸的长边平行时，则构成X型图纸，当标题栏的长边与图纸的长边垂直时，则构成Y型图纸。

看图的方向与看标题栏的方向一致，即标题栏中的文字方向为看图方向。

作业及练习中采用简化后标题栏，如图3所示。

图3 简化标题栏格式（二）比例比例是指图中图形与其实物相应要素的线性尺寸之比，分为原值比例、放大比例和缩小比例。
