链条传动知识点总结图解一、链条传动的工作原理链条传动是通过链条将动力传递给机械设备的一种传动方式。
其工作原理是利用链条与链轮的啮合作用，将动力从一个轴传递到另一个轴。
在传动中，动力源（如电机）驱动一根轴上的链轮，链条将这一功率传导到另一根轴的链轮上，从而实现动力传递。
链条传动的工作原理简单、传动效率高，因此被广泛应用于各种机械设备中。
二、链条传动的构成要素1. 链条链条是链条传动的核心组件，其类型多种多样，包括滚子链、板链和耐油链等。
链条的选用需根据传动功率、传动速度、工作环境等因素综合考虑。
链条的引进装置、链板、销轴和套筒等构成链条的主要部件。
2. 链轮链轮是链条传动的主要传动元件，其分为主动轮和被动轮。
主动轮由动力源（如电机）传递动力，被动轮接受动力传递给被传动件。
链轮的齿数、模数和轴孔尺寸等是链条传动设计中需要考虑的重要参数。

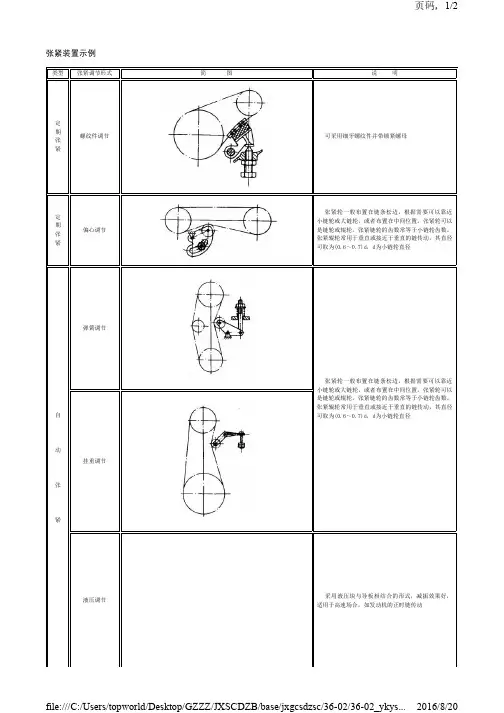

3. 张紧装置链条传动中的张紧装置能够使链条保持适当的张紧度，防止链条脱落和松弛。
通常采用弹簧张紧器或者手动张紧器来保持链条的张紧度。
4. 辅助装置辅助装置包括链条保护罩、滑轮和导轨等。
链条保护罩能够保护链条免受外部损坏，滑轮和导轨则能够改善链条传动的运动平稳性和效率。
三、链条传动的设计参数1. 传动比传动比是链条传动设计中需要考虑的重要参数之一，通常表示为主动链轮的齿数与被动链轮的齿数之比。
传动比的选择需根据传动功率、传动速度和传动效率等因素综合考虑。
2. 齿轮比齿轮比是链条传动中齿轮的模数和齿数之比，它直接影响到链条传动的传动比和速比，需根据实际传动需求来选取合适的齿轮比。
3. 传动效率传动效率是链条传动的重要性能指标，它受到链条和链轮的摩擦、啮合等因素的影响。
一般来讲，传动效率越高，链条传动的能量损失越小。
四、链条传动的安装调整1. 装配链条在装配链条时，应保证链条与链轮的啮合良好，链条张紧适当，链轮轴线平行，张紧装置安装正确。
2. 调整链条链条传动在使用过程中可能会出现松弛、跳链等现象，此时需要对链条进行调整，保证链条传动的正常运转。
