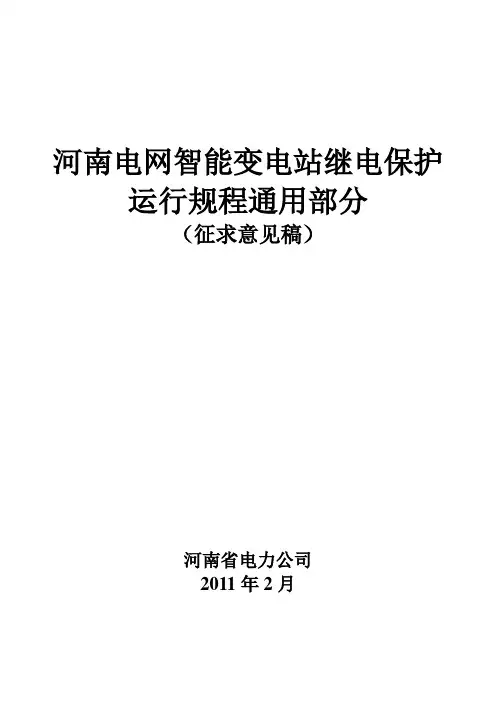

河南电网智能变电站继电保护运行规程通用部分（征求意见稿）河南省电力公司2011年2月前言 (2)1.范围和目的 (3)2.数字化继电保护及自动装置运行规程 (4)3.智能终端柜运行规程 (10)4.合并单元运行规程 (11)5.过程层交换机运行规程 (14)6.同步时钟运行规程 (14)7.一体化直流系统 (15)8.数字化监控系统运行规程 (16)9.数字化远动设备现场运行规程 (17)为确保河南电网220kV及以上电压等级智能变电站安全、稳定、经济运行，根据国家电网公司、华中电网公司、河南省电力公司发布的有关运行管理规程、规定，参考智能变电站的相关技术规范，结合智能变电站设备的实际情况，特制定此运行规程。
本规程根据有关安全规程，结合河南省电力公司实际情况编制通用部分，适用于河南省电力公司220kV及以上电压等级智能变电站变电站的运行管理。
1. 范围和目的1.1 本规定适用于河南电网智能化及数字化变电站220kV及以上的继电保护装臵和设备运行管理工作，主要用于指导相关厂站继电保护设备的管理、运行操作和异常处理。
河南省网内智能化变电站相关运行、维护单位均应遵守本规定。
本规范是在规范性引用文件的基础上对河南省内智能变电站继电保护设计、建设、运行所作的补充规定，在执行过程中如有与上级有关规程不一致时，以部颁标准和规程为准。
1.2 本规定中未明确的部分按以下专业规程规定执行：Q／GDW 441-2010《智能变电站继电保护技术规范》、Q/GDW383-2009《智能变电站技术导则》、Q/GDW Z 410-2010《高压设备智能化技术导则》、Q／GDW 393-2009《110（66）kV～220kV智能变站设计规范》Q／GDW 394-2009《330～750kV智能变电站设计范》Q／GDW 441-2010《智能变电站继电保护技术规范》Q/GDW 合并单元技术规范Q/GDW 测控装臵技术规范Q/GDW 网络交换机技术规范Q/GDW 智能终端技术规范Q/GDW 智能控制柜技术规范Q/GDW 智能变电站自动化系统现场调试导则DL/T448 电能计量装臵技术管理规程1.3 本规定为试行本，新技术设备变更、投运前应及时修编本规程有关内容。
智能变电站调试技术实操部分江苏省电力公司电力科学研究院变电站智能设备检测技术实验室2013年8月目录一、培训目的 (1二、培训系统介绍 (1三、500千伏线路保护 (53.1培训目的 (53.2培训大纲 (53.3线路保护单体调试 (83.4开关保护单体调试 (143.5合并单元单体调试 (143.6智能终端单体调试 (153.7线路保护通道联调 (163.8整组测试 (173.9异常情况处理 (19四、500千伏变压器保护 (204.1培训目的 (204.2培训大纲 (204.3变压器保护单体调试 (21 4.4非电量保护单体 (234.5整组测试 (234.6异常情况处理 (24五、220kV线路保护 (255.1培训目的 (255.2培训大纲 (255.3线路保护单体调试 (27 5.4合并单元单体调试 (30 5.5智能终端单体调试 (30 5.6整组测试 (325.7异常情况处理 (33六、220千伏母线保护 (346.1培训目的 (346.2培训大纲 (346.3母线保护单体调试 (36 6.4整组测试 (376.5异常情况处理 (38智能变电站调试技术实操培训一、培训目的本次培训主要针对智能变电站二次系统的特点,介绍线路、主变、母线等二次设备的典型特点及配置情况;介绍各主流数字式继电保护测试仪的特点及使用方法;并结合实际操作,开展保护装置、合并单元、智能终端的单体测试及整组测试;同时介绍测试过程中遇到的异常问题处理思路和处理方法。
本次培训旨在学员通过实际装置和实际动手操作能够对智能变电站二次系统的配置及具体的二次设备操作有感性认识,能够了解智能变电站调试与常规变电站的区别,并初步掌握智能变电站的基本调试方法。
二、培训系统介绍实际操作培训在国家电网公司实验室——“变电站智能设备检测技术实验室”开展,按照实际工程配置500kV智能变电站典型间隔,一次系统接线如图1所示:500kV 部分配置一回线路、一台主变构成一串完整的线变串;220kV部分双母接线,除主变分支和母联分支外,另配置两条线路;主变35kV侧暂未配置电容、电抗。
《智能变电站运行管理规范》（最新版）为进一步规范电网智能化变电站运行管理工作，保证智能设备安全可靠运行，本规范结合国家电网公司及相关网、省电力公司相关管理标准及现场运行实际，参考各省的《智能变电站运行管理规范》，完成现《智能变电站运行管理规范（最新版）》，供各单位参考和借鉴。
目录1 总则2 引用标准3 术语4 管理职责4.1 管理部门职责4.2 运检单位职责5 运行管理5.1 巡视管理5.2 定期切换、试验制度5.3 倒闸操作管理5.4 防误管理5.5 异常及事故处理6 设备管理6.1 设备分界6.2 验收管理6.3 缺陷管理6.4 台账管理7 智能系统管理7.1 站端自动化系统7.2 设备状态监测系统7.3 智能辅助系统8 资料管理8.1 管理要求8.2 应具备的规程8.3 应具备的图纸资料9 培训管理9.1 管理要求9.2 培训内容及要求1 总则1.1 为规范智能变电站设备生产管理，促进智能变电站运行管理水平的提高，保证智能变电站设备的安全、稳定和可靠运行，特制定本规范。
1.2 本规范依据国家和电力行业的有关法规、规程、制度，智能变电站技术标准、规范等，并结合智能变电站变电运行管理的实际而制定。
1.3 本规范对智能变电站设备的管理职责、运行管理、设备管理、智能系统管理、资料管理和培训管理等六个方面的工作内容提出了规范化要求。
1.4 本规范适用于江苏省电力公司系统内的智能变电站的运行管理。
常规变电站中的智能设备的运行管理参照执行。
1.5 本规范如与上级颁发的规程、制度等相抵触时，按上级有关规定执行。
2 引用标准Q/GDW 383-2010《智能变电站技术导则》Q/GDW 393-2010《110（66）kV～220kV 智能变电站设计规范》Q/GDW394 《330kV～750kV 智能变电站设计规范》Q/GDW 410-2010《高压设备智能化技术导则》及编制说明Q/GDW 424-2010《电子式电流互感器技术规范》及编制说明Q/GDW 425-2010《电子式电压互感器技术规范》及编制说明Q/GDW 426-2010《智能变电站合并单元技术规范》及编制说明Q/GDW 427-2010《智能变电站测控单元技术规范》及编制说明Q/GDW 428-2010《智能变电站智能终端技术规范》及编制说明Q/GDW 429-2010《智能变电站网络交换机技术规范》及编制说明Q/GDW 430-2010《智能变电站智能控制柜技术规范》及编制说明Q/GDW 431-2010《智能变电站自动化系统现场调试导则》及编制说明Q/GDW 441-2010《智能变电站继电保护技术规范》Q/GDW580 《智能变电站改造工程验收规范（试行）》Q/GDWZ414 《变电站智能化改造技术规范》Q/GDW640 《110（66）千伏变电站智能化改造工程标准化设计规范》Q/GDW6411 《220kV 千伏变电站智能化改造工程标准化设计规范》Q/GDW642 《330kV 及以上330～750 千伏变电站智能化改造工程标准化设计规范》Q/GDW750-2012 《智能变电站运行管理规范》国家电网安监[2006]904 号《国家电网公司防止电气误操作安全管理规定》国家电网生[2008]1261 号《无人值守变电站管理规范（试行）》国家电网科[2009]574 《无人值守变电站及监控中心技术导则》国家电网安监[2009]664 号国家电网公司《电力安全工作规程（变电部分）》国家电网生[2006]512 号《变电站运行管理规范》国家电网生[2008]1256 号《输变电设备在线监测系统管理规范（试行）》3 术语3.1 智能变电站采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。

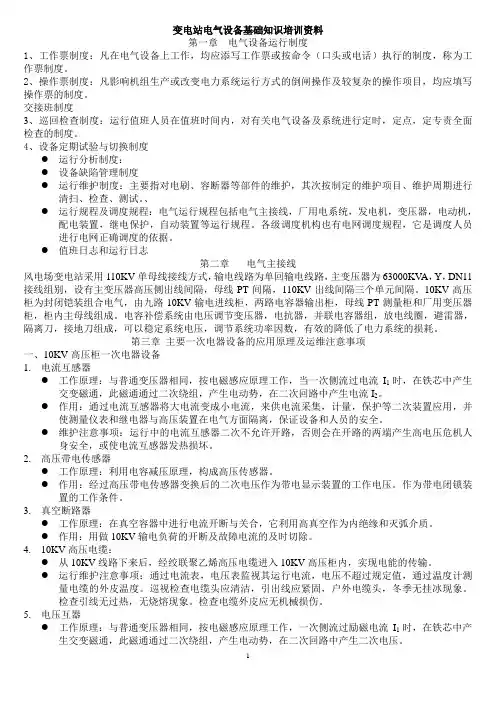

变电站电气设备基础知识培训资料第一章电气设备运行制度1、工作票制度：凡在电气设备上工作，均应添写工作票或按命令（口头或电话）执行的制度，称为工作票制度。
2、操作票制度：凡影响机组生产或改变电力系统运行方式的倒闸操作及较复杂的操作项目，均应填写操作票的制度。
交接班制度3、巡回检查制度：运行值班人员在值班时间内，对有关电气设备及系统进行定时，定点，定专责全面检查的制度。
4、设备定期试验与切换制度●运行分析制度：●设备缺陷管理制度●运行维护制度：主要指对电刷、容断器等部件的维护，其次按制定的维护项目、维护周期进行清扫、检查、测试。
、●运行规程及调度规程：电气运行规程包括电气主接线，厂用电系统，发电机，变压器，电动机，配电装置，继电保护，自动装置等运行规程。
各级调度机构也有电网调度规程，它是调度人员进行电网正确调度的依据。
●值班日志和运行日志第二章电气主接线风电场变电站采用110KV单母线接线方式，输电线路为单回输电线路，主变压器为63000KV A，Υ，DN11接线组别，设有主变压器高压侧出线间隔，母线PT间隔，110KV出线间隔三个单元间隔。
10KV高压柜为封闭铠装组合电气，由九路10KV输电进线柜，两路电容器输出柜，母线PT测量柜和厂用变压器柜，柜内主母线组成。
电容补偿系统由电压调节变压器，电抗器，并联电容器组，放电线圈，避雷器，隔离刀，接地刀组成，可以稳定系统电压，调节系统功率因数，有效的降低了电力系统的损耗。
第三章主要一次电器设备的应用原理及运维注意事项一、10KV高压柜一次电器设备1.电流互感器●工作原理：与普通变压器相同，按电磁感应原理工作，当一次侧流过电流I1时，在铁芯中产生交变磁通，此磁通通过二次绕组，产生电动势，在二次回路中产生电流I2。
●作用：通过电流互感器将大电流变成小电流，来供电流采集，计量，保护等二次装置应用，并使测量仪表和继电器与高压装置在电气方面隔离，保证设备和人员的安全。
课件•变电站电气设备概述•高压开关设备•互感器与变压器•防雷与接地装置目•电气设备的运行与维护•变电站电气设备倒闸操作录电气设备定义与分类电气设备定义电气设备是指在电力系统中用于发电、输电、配电和用电等各个环节的设备和装置。
电气设备分类根据功能和用途，电气设备可分为一次设备和二次设备。
一次设备直接参与电能的生产、变换、输送、分配和使用，如发电机、变压器、开关设备等；二次设备则对一次设备进行监测、控制、保护和调节，如继电保护装置、自动装置、测量仪表等。
其他辅助设备如母线、绝缘子、电缆等，用于连接和支撑电气设备，保证电力系统的正常运行。
保护变电站电气设备免受直击雷和感应雷的危害。
互感器将高电压或大电流按比例变换为低电压或小电流，以供测量仪表和继电保护装置使用。
变压器用于变换电压等级，满足不同电压等级电网的连接和电能传输需求。
开关设备包括断路器、隔离开关、负荷开关等，用于控制和保护电路。
变电站电气设备组成发电环节电气设备将机械能或其他形式的能源转换为电能，如发电机将机械能转换为电能。
电气设备将发电机发出的电能升压后输送到远距离的负荷中心，如变压器和开关设备等。
电气设备将输送到负荷中心的电能降压后分配给各个用户，如配电变压器和开关设备等。
电气设备将电能转换为各种形式的能源以满足用户需求，如电动机将电能转换为机械能。
电气设备对电力系统进行监测、控制、保护和调节，确保电力系统的安全、稳定和经济运行，如继电保护装置和自动装置等。
输电环节用电环节控制与保护环节配电环节电气设备在电力系统中的作用断路器采用不同的灭弧介质，如油、SF6、真空等，以适应不同电压等级和开断电流的需求。
灭弧介质操动机构绝缘性能断路器的操动机构是实现断路器分、合闸操作的关键部件，包括手动、电动和气动等类型。
断路器应具有良好的绝缘性能，以保证在正常运行和过电压情况下不发生闪络和击穿。
030201断路器隔离开关的主要作用是在设备检修时，将需要检修的部分与带电部分可靠地隔离，以保证检修工作的安全。
智能变电站培训一、智能变电站smart substation采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
1.一体化监控系统构架1.1系统结构智能变电站一体化监控系统由站控层、间隔层、过程层设备，以及网络和安全防护设备组成，各层设备主要包括：a)站控层：监控主机、数据通讯网关机、数据服务器、综合应用服务器、操作员站、工程师站等b)间隔层：保护装置、测控装置、故障录波、网络分析仪等；c)过程层：合并单元、智能终端、智能组件等1.2网络结构变电站网络在逻辑上由站控层网络、间隔层网络、过程层网络组成：a)站控层网络：间隔层设备和站控层设备之间的网络，实现站控层内部以及站控层与间隔层之间数据的传输；b)间隔层网络：用于间隔层设备之间的通讯，与站控层网络相连；c)过程层网络：间隔层设备和过程层设备之间的网络，实现间隔层设备与过程层设备之间的数据传输；全站通信网络应采用高速工业以太网组成，传输带宽应大于或等于100Mbps，部分中心交换机之间的级联宜采用1000Mbps数据端口。
1.2.1站控层网络采用星型网络结构，采用100Mbps或更高速工业以太网；1.2.2间隔层网络采用星型网络结构，采用100Mbps或更高速工业以太网；1.2.3过程层网络过程层网络包括GOOSE网和SV网GOOSE网：实现遥信、直流遥测、遥控命令的传输；SV网：实现采样值传输，属于过程层网络；注：站控层主要使用IEC61850 标准体系中的MMS 通讯服务规范，过程层主要使用IEC61850 标准体系中的GOOSE 及SMV 通讯服务规范。
1.3二次系统安全防护智能变电站一体化监控系统安全分区及防护：a)安全I区的设备包括一体化监控系统主机、I区数据通信网关机、数据服务器、操作员站、工程师工作站、保护装置、测控装置、PMU等。
变电站现场运行通用规程智能设备部分培训资料（doc93页）3.1智能变电站smartsubstation；采用先进、可靠、集成、低碳、环保的智能设备，以全；3.2智能设备intelligentequipm；一次设备和智能组件的有机结合体，具有测量数字化、；能一体化和信息互动化特征的高压设备，是高压设备智；3.3隔离断路器disconnectingcir；触头处于分闸位置时，满足隔离开关要求的断路器；3.4电子式互感3.1 智能变电站smart substation采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
3.2智能设备intelligentequipment一次设备和智能组件的有机结合体，具有测量数字化、控制网络化、状态可视化、功能一体化和信息互动化特征的高压设备，是高压设备智能化的简称。
3.3隔离断路器disconnecting circuit-breaker触头处于分闸位置时，满足隔离开关要求的断路器。
3.4电子式互感器electronic instrument transformer一种装置，由连接到传输系统和二次转换器的一个或多个电流或电压传感器组成，用于传输正比于被测量的量，以供给测量仪器、仪表和继电保护或控制装置。
3.5电子式电流互感器electronic current transformer; ECT一种电子式互感器，在正常适用条件下，其二次转换器的输出实质上正比于一次电流，且相位差在联结方向正确时接近于已知相位角。
3.6电子式电压互感器electronic voltage transformer; EVT一种电子式互感器，在正常适用条件下，其二次电压实质上正比于一次电压，且相位差在联结方向正确时接近于已知相位角。

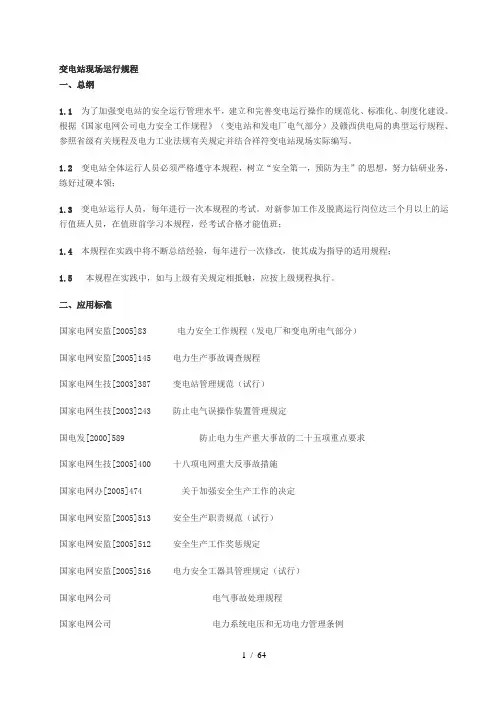

变电站现场运行规程一、总纲1.1为了加强变电站的安全运行管理水平，建立和完善变电运行操作的规范化、标准化、制度化建设。
根据《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）及赣西供电局的典型运行规程、参照省级有关规程及电力工业法规有关规定并结合祥符变电站现场实际编写。
1.2变电站全体运行人员必须严格遵守本规程，树立“安全第一，预防为主”的思想，努力钻研业务，练好过硬本领；1.3变电站运行人员，每年进行一次本规程的考试。
对新参加工作及脱离运行岗位达三个月以上的运行值班人员，在值班前学习本规程，经考试合格才能值班；1.4本规程在实践中将不断总结经验，每年进行一次修改，使其成为指导的适用规程；1.5本规程在实践中，如与上级有关规定相抵触，应按上级规程执行。
二、应用标准国家电网安监[2005]83 电力安全工作规程（发电厂和变电所电气部分）国家电网安监[2005]145 电力生产事故调查规程国家电网生技[2003]387 变电站管理规范（试行）国家电网生技[2003]243 防止电气误操作装置管理规定国电发[2000]589 防止电力生产重大事故的二十五项重点要求国家电网生技[2005]400 十八项电网重大反事故措施国家电网办[2005]474 关于加强安全生产工作的决定国家电网安监[2005]513 安全生产职责规范（试行）国家电网安监[2005]512 安全生产工作奖惩规定国家电网安监[2005]516 电力安全工器具管理规定（试行）国家电网公司电气事故处理规程国家电网公司电力系统电压和无功电力管理条例国家电力部生第53号电力电缆运行规程国家电力部生第11号继电保护及安全自动装置运行管理规程电供（1991）30号高压断路器运行规程电安生（1996）374号电业生产人员培训制度（修订本）国务院令第239号电力设施保护条例国务院令第196号电力供应与使用条例DL/T633-1997 农电事故调查统计规程DL/T572-95 电力变压器运行规程DL/T596-1996 电力设备预防性试验规程DL/T587-1996 微机继电保护装置运行管理规程DL/T724-2000 电力系统用蓄电池直流电源装置运行及维护技术规程GB/T7595-2000 运行中变压器油质量标准赣电农（2006）49号农电安全生产工作规定赣电农（2006）50号农电安全工作奖惩办法（暂行）赣电安（2006）8号电气两票管理规定（试行）省公司-2005 供电企业三级控制措施省公司-2006 变电站管理规范细则（试行）三、本站概况本站系**电网一座35KV变电站，位于******镇,原建1983年，后于2002年9月进行扩建，并于当年10月建成投运，设计容量为2×3150KVA，我站现有两台山东现代达弛电工电气股份有限公司生产的SZ9—3150/35型有载调压变压器，35KV六氟化硫开关采用LW8—40.5—Ｃ型，10KV母线为单母线分段，供电对象主要是祥符镇工农业生产、农村居民生活、新世纪工业园和城区部分客户用电，10KV开关均采用LN28—10型真空断路器。
变电站运行人员的技能培训根据变电运行的特点和变电站运行人员在变电运行中的重要作用，以及变电站运行人员在工作中存在的不足，对其进行相关的技能培训工作势在必行。
针对变电运行人员技能上的不足和变电站工作的需要，上从领导抓起，下到值班队伍，提高变电站所有工作人员的技能培训意识。
一、变电站运行的特点在电力运行系统中，变电运行负责电网运行维护、倒闸操作和事故处理。
变电运行的主要职责是协助电力设备正常操作，维护电力安全运行。
在变电运行中，需要维护和监测的设备很多，任何不当的操作行为都有可能引起变电设备或电网的严重故障，甚至造成人身伤亡事故。
比如运行人员在工作中因疏忽安全设备管理，违章操作或错误判断都可能引发继电保护装置的误动或拒动，不仅在经济上给电网带来严重损失，甚至给电力系统及人员安全造成严重伤害，还潜有影响社会稳定的可能性。
二、变电站运行人员培训的意义在电力企业员工队伍中，变电运行值班员占有不小比例，是变电站运行系统的主控力量，运行人员对专业技术掌握的优劣，直接影响到企业的安全生产。
因而各级领导都非常重视值班人员对系统安全运行的了解程度，对变电运行岗位制定了许多行之有效的培训制度，如：签订师徒合同、反事故预想、反事故演习、考问讲解、技术问答、专题培训、举办学习班等。
方法虽多，但是在实际执行中，往往存在许多令人不满意的地方，除由客观条件造成的制度流产外，由人为因素引起的问题也不可避免。
因此变电站运行人员的技能培训工作必须被不断审视，培训方法需要不断改进和优化，培训工作必须时刻受到重视。
三、变电站运行人员培训存在的不足由于进入电力系统的变电运行人员都是每隔几年进入一批，虽然解决了运行值班人员升迁和调出造成的缺员问题，但也带来每隔几年要系统培训值班人员一次的问题。
另外，每批人员的文化差异都很大，在统一培训中存在文化高的人员学习效果好，文化较低的人员学习困难的问题。
再由于对培训工作疏于领导和检查，使日常培训工作流于形式。
变电站现场运行规程***供电局****年12月编写：初审：审核：批准：目录第一章总则第二章本站概况第三章调度范围的划分和运行方式第四章设备的正常运行和倒闸操作第五章继电保护自动装置及直流系统第六章设备的异常运行及事故处理第七章值班运行人员的职责第八章交接班制度第九章设备检修后的验收工作第一章总则第一条本规程为**变电站设备运行，维护倒闸操作和事故处理等工作的基本准则。
第二条**变电站运行人员必须掌握并严格遵守本规程，本站的上级生产管理人员和调度值班人员应熟悉本规程。
第三条**变电站运行人员应每年进行两次本规程的考试，新到本站工作及脱离本站运行岗位超过三个月以上的人员，在值班前应学习本规程，并经考试合格后，方可上岗值班。
第四条本规程未提及的内容，特殊任务和保护，按专业规程或规定执行。
第五条本规程在执行中如发现与上级规程或规定相抵触时，按照上级规程或规定执行。
第六条本规程经**电业局总工程师批准后执行，**供电局负责本规程的解释和修订。
第二章本站概况例如：第一条本站始建于1998年，于1999年2月1日投产，计划容量为630KV A,由于用电负荷增长为满足用电要求在2009年2月更换一台1800KV A的变压器。
10KV两条馈出线（**线151#、**线152#），60KV母线“T”于**线，10KV 开关型号LW3—12/T630-12.5,所用变1台型号S7—30/10。
第三章调度范围的划分和运行方式第一条本站调度范围的划分依照《**电力系统调度规程》的有关规定执行。
第10条60KV、10KV设备及相应的保护及自动装置的运行操作和事故处理必须在*调的指挥下进行，特殊情况下进行的应急处理也要立即向*调报告，线路出口地线装拆必须经调度批准，调度下令安全措施自行掌握，不包括线路出口地线的装拆。
第二条本站正常运行方式为：受**线电源，1 #主变带10KV**线151#、10KV**线151#、所用变、10KV电压互感器运行。
35KV变电站现场运行规程（通用规程）35KV变电站现场运行规程(通用规程)1总则1.1 本规程适用于电力公司35KV变电站。
修试人员、变电站留守人员均应严格按照本规程之规定进行设备的运行、维护和事故处理工作。
1.2 本规程是35kV变电站现场运行的依据。
修试人员、操作队人员、变电站留守人员必须认真学习掌握并严格执行。
1..3 调度人员、修试人员、安全监察部、生产技术部有关技术人员及公司分管生产的公司领导均应熟悉本规程。
1..4 从事变电站留守工作的新人员，以及脱离运行工作三个月及以上的原监控、操作人员、留守人员均须学习现场运行规程，并经考试合格后方可上岗。
1.5 本规程每隔四年或如有设备变动应及时修订。
本规程在执行过程中如有认为有关条款需要修订时，留守人员、监控操作人员应及时向有关领导提出，经分管生产的局〔公司〕经理或总工批准修改。
1.6 引用标准1.6.1 电力工业技术管理法规1.6.2 电业公司安全工作规程DL/T 408-911.6.3 电器事故处理规程1.6.4 电力变压器运行规程DL/T 572-951.6.5 油浸式电力变压器负载导则GB/T 15164-941.6.6 有载分接开关运行维修导则DL/T 574-951.6.7 高压断路器运行维护规程1.6.8 蓄电池运行规程1.6.9 继电保护运行管理规程1.6.10 电力电缆运行规程1.6.11 电气设备预防性试验规程DL/T 596-19961.6.12 电力设备典型消防规程DL 5027-931.6.13 省、市、县电网调度规程1.6.14 各级变电运行管理制度1.7 本规程如与上级有关规程相抵触时，应按上级规定执行。
1.8 本规程解释权在生产技术部。
2 操作管理2.1 电气设备的状态2.1.1 操作任务是将系统〔或设备〕由一种状态转变为另一种状态。
设备状态可分为:2.1.1 .1 运行状态设备的刀闸及开关都在合上位置，将电源至受电端的电路接通〔包括辅助设备如电压互感器、避雷器等〕。
变电站设备现场运行规程编写规范--讲义稿第一篇：变电站设备现场运行规程编写规范--讲义稿变电站现场运行规程编审规范------讲义稿变电站现场运行规程是运行人员在进行电系倒闸操作、设备巡视检查、设备维护保养、工作许可验收、异常与事故处理等五大类工作时的行为指南，具有一定的指导性和约束性意义。
首先，我对这五大类工作的具体内容举例解释一下：（1）对于倒闸操作，就是要写明倒闸操作的一些顺序和步骤，例如变电器翻分接头，要写清楚调压开关是向左旋转还是向右旋转，切换好后向前后旋转几次；是有载调压还是无载调压，调压过程中有什么特别需要注意的，调压后是不是需要测直流电阻，怎样测直流电阻，其直流电阻有何标准等等；（2）对于设备巡视检查，就是要写清楚巡视时要检查那些方面，要使巡视检查有的放矢。
例如某套保护，要写清楚正常运行时有那些灯是亮的，那些灯是不亮的，异常时有那些灯是亮的，保护动作后又有那些灯会亮，动作后是不是需要复归，怎样复归等等；（3）对于设备维护保养，就是要对设备的日常维护项目写清楚，要把如何保养设备讲明白，使设备稳定准确的运行。
（4）对于许可和验收，就是要把许可的步骤，需要作的安全措施，以及验收的项目逐条写出。
例如变压器验收，就需要写清楚设备验收需要查看那些项目，是不是有渗漏油的地方，油温表指示是不是正常，瓷瓶有没有裂痕等等，这些验收的项目要分条分层次写清楚，写明白；（5）对于异常和事故处理，要根据现场的实际处理步骤进行编写。
如接地变，有的站是装在主变35千伏这一侧，有的是装在35千伏母线上的，它们的位置不同，它们的处理方式就不同，要在规程里面写清楚每一步的处理步骤，要做到既使是对你这所变电站不太熟悉的人来到你站里，也能够根据你的规程所写的验收原则和所列的验收项目，圆满的完成变压器的验收工作。
同时，变电站现场运行规程又是运行人员学习设备、熟悉设备、掌握设备、应用设备的样张蓝本，是新进员工或刚调到站里来的员工的学习站内运行特点、设备参数，掌握站用电来龙去脉，了解直流系统的走向等变电站基本运行技能的说明书，是我们进行人员培训的辅导教材。
电力公司变电运行通用规程范本(doc 78页)变电站运行规程（通用部分）（试行）山西省电力公司（2005年1月）前言变电站是电力系统的重要组成部分，是电网的中枢和节点，也是电力生产主要场所之一。
变电站的运行工作是保证电力系统安全、可靠、经济运转的基础。
为规范健全全省变电运行管理标准，提高变电站整体运行水平，根据部颁规程和调度规程、反措要求，参考有关设备说明书，结合山西省电力公司运行专业特点，特制定《变电站运行规程（通用部分）》。
本规程由山西省电力公司生产技术部于2004年1月提出，在充分征集各直属供电分公司意见的基础上，组织专业人员编写而成。
本规程既是山西省电力公司主网各级变电站编写《现场运行规程》的参照依据，又与《电业安全规程》、各变电站编写的《运行作业指导书》、《事故处理预案》、《现场运行规程》等共同作为变电站运行人员运行维护、倒闸操作、事故处理的工作指南。
各级运行及相关维护专业人员要认真学习，严格执行。
在执行中如有与上级规程相抵触之处，请及时上报省公司生产技术部，以便组织修订。
本规程由山西省电力公司生产技术部提出并归口编写人员：郑会权、武兰民、路进龙、贺临元、康敬武、余红梅、闫君、白如斌、安立进、黄晋华、王志平、纪东奎、高磊、邢玉平、赵彦伟审核：王礼田、刘焕明、穆广祺、郑会权批准：燕福龙目录前言1 适用范围2 引用标准3 总则4 设备调度范围的划分5 变电站运行方式6 事故处理7 高压电器设备运行规定7.1一般规定7.2电力变压器7.3高压断路器7.4 SF6组合电器7.5隔离开关7.6母线、瓷瓶及架构7.7电压互感器、电流互感器7.8电力电容器7.9电力电缆7.10电力电抗器7.11消弧线圈7.12耦合电容器和阻波器7.13过电压保护与接地装置8 二次设备及公用系统运行规定8.1直流系统8.2站用电系统8.3中央信号及二次回路8.4仪表及计量装置8.5防误闭锁装置8.6微机监控系统8.7远动装置9 继电保护及自动装置运行规定9.1一般规定9.2微机型保护运行中的注意事项9.3主变压器的保护9.4纵联保护的运行9.5双母线电流相位比较式母差保护9.6微机型母线差动保护9.7母联断路器的保护9.8断路器失灵保护9.9低周减载装置9.10重合闸装置9.11故障录波器9.12备用电源自投装置变电站运行规程（通用部分）（试行）1 适用范围本规程适用于山西省电力公司主网所属35kV及以上电压等级的变电站（含发电厂升压站）。
3.1智能变电站smartsubstation；采用先进、可靠、集成、低碳、环保的智能设备，以全；
3.2智能设备intelligentequipm；一次设备和智能组件的有机结合体，具有测量数字化、；能一体化和信息互动化特征的高压设备，是高压设备智；3.3隔离断路器disconnectingcir；触头处于分闸位置时，满足隔离开关要求的断路器；3.4电子式互感
3.1 智能变电站smart substation
采用先进、可靠、集成、低碳、环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和监测等基本功能，并可根据需要支持电网实时自动控制、智能调节、在线分析决策、协同互动等高级功能的变电站。
3.2智能设备intelligentequipment
一次设备和智能组件的有机结合体，具有测量数字化、控制网络化、状态可视化、功能一体化和信息互动化特征的高压设备，是高压设备智能化的简称。
3.3隔离断路器disconnecting circuit-breaker
触头处于分闸位置时，满足隔离开关要求的断路器。
3.4电子式互感器electronic instrument transformer
一种装置，由连接到传输系统和二次转换器的一个或多个电流或电压传感器组成，用于
传输正比于被测量的量，以供给测量仪器、仪表和继电保护或控制装置。
3.5电子式电流互感器electronic current transformer; ECT
一种电子式互感器，在正常适用条件下，其二次转换器的输出实质上正比于一次电流，且相位差在联结方向正确时接近于已知相位角。
3.6电子式电压互感器electronic voltage transformer; EVT
一种电子式互感器，在正常适用条件下，其二次电压实质上正比于一次电压，且相位差
在联结方向正确时接近于已知相位角。
3.7电子式电流电压互感器electronic current & voltage transformer; ECVT
一种电子式互感器，由电子式电流互感器和电子式电压互感器组合而成。
3.8智能组件intelligent component
由若干智能电子装置集合组成，承担宿主设备的测量、控制和监测等基本功能；在满足
相关标准要求时，智能组件还可承担相关计量、保护等功能。
可包括测量、控制、状态监测、计量、保护等全部或部分装置。
3.9合并单元merging unit；MU
用以对来自二次转换器的电流和/或电压数据进行时间相关组合的物理单元。
合并单元
可是互感器的一个组成件，也可是一个分立单元。
3.10智能终端smart terminal
一种智能组件。
与一次设备采用电缆连接，与保护、测控等二次设备采用光纤连接，实
现对一次设备（如：断路器、隔离开关、主变压器等）的测量、控制等功能。
3.11智能电子设备Intelligent Electronic Device；IED
包含一个或多个处理器，可接收来自外部源的数据，或向外部发送数据，或进行控制的
装置，例如：电子多功能仪表、数字保护、控制器等。
为具有一个或多个特定环境中特定逻2
辑接点行为且受制于其接口的装置。
3.12交换机switch
一种有源的网络元件。
交换机连接两个或多个子网，子网本身可由数个网段通过转发器
连接而成。
3.13 GOOSE Generic Object Oriented Substation Event
GOOSE是一种面向通用对象的变电站事件。
主要用于实现在多IED之间的信息传递，包
括传输跳合闸信号（命令），具有高传输成功概率。
3.14 SV Sampled value
采样值。
基于发布/订阅机制，交换采样数据集中的采样值的相关模型对象和服务，以
及这些模型对象和服务到ISO/IEC8802-3帧之间的映射。
3.15 就地安装保护locally installed protection
在一次配电装置场地内紧邻被保护设备安装的继电保护设备。
3.16站域控制substation areacontrol
通过对变电站内信息的分布协同利用或集中处理判断，实现站内自动控制功能的装置或
系统。
3.17 顺序控制sequencecontrol
发出整批指令，由系统根据设备状态信息变化情况判断每步操作是否到位，确认到位
后自动执行下一指令，直至执行完所有指令。
3.18 软压板
通过装置的软件实现功能及出口等投退的压板
3.19检修压板
采用GOOSE出口技术的智能电子设备的检修压板，与常规站检修压板控制报文发送明显
不同。
在GOOSE报文中带装置“检修状态”位，接收GOOSE报文的智能电子设备检查报文与自身装置“检修状态”位的一致性，一致则动作，不一致则不动作。
3.20设备状态监测on-Line monitoringofequipment
通过传感器、计算机、通信网络等技术，获取设备的各种特征参量并结合专家系统
分析，及早发现设备潜在故障。
3.21状态检修condition-based maintenance
状态检修是企业以安全、可靠性、环境、成本为基础，通过设备状态评价、风险评估，检修决策，达到运行安全可靠，检修成本合理的一种检修策略。
3
4. 一次设备
4.1 油浸式主变压器（电抗器）
4.1.1 巡视与检查
，符合油位与油温的关系曲线。
，温度计指示正确。
持一致，误差一般不得超过5℃。
套管油位、油色应正常，套管外部无破损、裂纹、无严重油污、无放电痕迹及
其它异常现象、末屏接地线等连接正常。
，无异声。
，各连接点无发热现象、无搭挂异物。
，继电器与储油柜间的连接阀门应打开。
，油杯内油面、油色正常，呼吸畅通（油中有气泡翻动）。
对单一
颜色硅胶，受潮变色硅胶不超过2/3。
，无喷油痕迹及动作指示。
，电源指示正常。
，风扇、油（水、气）泵运转正常，油（水、气）流继电器工作正常。
，与负荷及温度控制要求相适应。
，信号显示正确，无过热
现象。
，封堵完好，无进水受潮，温控除湿装置长
期自动投入、运行正常。
，房屋不漏水，温度正常。
a)新设备或经过检修、改造的变压器在投运72h内。
b)有严重缺陷时。
c)变压器轻瓦斯、油温过高、油位异常、过负荷、冷却装置故障等告警发信时。
d)气象突变（如大风、大雾、大雪、冰雹、寒潮等）时。
e)雷雨季节，特别是雷雨后应注意检查套管有无放电现象，避雷器及保护间隙的动作
情况。
f)高温季节、高峰负载期间。
4.1.2 运行注意事项
a)除了变压器制造厂家另有规定外，油浸式变压器顶层油温一般不应超过下表规定。
当
冷却介质温度较低时，顶层油温也相应降低。
4
b)油浸式变压器在不同负载状态下运行时，应按照下表所列数据，控制变压器负载电流
在正常额定电压、额定电流条件下运行，变压器各部位的温升限值应符合厂家要求，
未明确时应符合下列规定：
1）顶层油温升限值(用温度传感器测量)：55K。
2）绕组平均温升限值(用电阻法测量)：65K，绕组热点78K。
3）油箱壁表面温升：70K。
4）对于铁芯、绕组外部的电气连接线及油箱中的其他结构件，不规定温升限值。
但仍
要求温升不能过高，通常不超过80K，以免使与其相邻的部件受到热损坏或者使油过度老化。
a)不允许在正常运行带有负荷的情况下将强油冷却器（非片扇）全停，以免产生过大的
铜油温差，使线圈绝缘受损伤。
b)新装的强油循环风冷变压器要启动全部冷却设备使油循环一小时，在停泵排除残留气
体后方可带电运行。
c)新装、大修、事故检修或换油、大量补充油后的变压器，在施加电压前静止时间不应
少于以下规定：
1）110（66）kV变压器：24 h
2）220kV变压器：48 h
3）500（330）kV变压器：72h
4）750kV变压器：96h
d)强油循环风（水）冷的变压器应将冷却器自动投切回路电源投自动状态（试验位置）。
e)强油循环风（水）冷变压器冷却装置全停跳闸回路按照定值单投入。
f)强油循环风（水）冷的变压器，在各种负荷情况下投入的冷却器台数，应按制造厂要
求投运。
若冷却装置自启动回路失灵时应按此原则人工投入冷却装置。
g)冷却系统必须有两个独立的能自动切换的工作电源，并应定期进行切换试验。
变压器
5
冷却装置的定期切换试验规定：
1）具有两路冷却装置电源的，每半年进行一次电源切换试验。
2）强油循环的冷却装置，油（水、）泵及风扇每季度进行一次工作、辅助及备用组的调换运行。
3）自循环风冷的冷却装置，每年迎峰度夏前进行一次风扇运行状况检查。
