kV普光变电站现场运行规程-10-27定

变电站运行操作规程目录第一章送电线路停送电的操作第二章母线停送电的操作第三章电力系统并列和解列的操作第四章验电及装设接地线的操作第五章继电保护和自动装置投停的操作第六章新设备投入运行的程序第七章断路器的投停操作第八章隔离开关的操作第九章变压器的投退操作第十章电压互感器投退操作第十一章电流互感器投退操作第十二章电容器的投退操作第十三章变电站综合自动监控装置的操作序言变电站倒闸操作是一项十分复杂的,重要的工作.为了防止误操作事故的发生,保证电力系统的安全生产,经济运行.本规程根据有关规程及本公司<<变电运行管理>>的有关制度规定,结合我县变电站实际情况制定.如对本规程有异议或建议.请及时上报.变电站运行值班员应严格遵守倒闸操作制度及本规程的规定.第一章送电线路启停的操作1.在启用送电线路前应先投入其控制回路的熔断器和继电保护装置,新设备投入或带有极性的保护装置校验后投入运行时,应先将该保护装置投入,待设备带负荷后,申请调度退出保护装置,测保护电流相量正确后再将保护装置投入.2 .在合闸操作时,为先检查断路器在断开位置,先合上母线侧隔离开关,后合上负荷侧隔离开关,再合断路器.3 .当小电流接地系统发生单相接地时,首先检查本站设备有无接地情况.用试断.合断路器,寻找单相接地线路时,事先得到调度批准,应注意监视电压表判断是否该项线路接地.第二章母线停送电操作1.母线停送电备用1).断开接至该母线上的所有断路器(先断开负荷侧,后断电源侧).2).可不拉开母线电压互感器和接至该母线上的所用变压器隔离开关,但必须取下电压互感器低压侧熔断器熔丝,拉开所用变压器低压侧隔离开关.2.母线停电检修1).断开接至该项母线上的所有断路器2).拉开所有断路器两侧的隔离开关,将母线电压互感器和接至该母线上的所用变压器从高.低压侧断开.3).在母线上工作地点验电接接地.第三章电力系统并列和解列的操作1.两系统并列时应符合下列条件:1),相序.相位相同. 2)电压.频率相等允许电压最大差值,一般35KV以上不超过10%,10KV及以下不超过5%,电压调整范围不得超过额定电压上.下限的规定.频率误差不得超过+0.5HZ,高调整时期的最低频率不得低于48.5HZ.2.解列操作必须将解列线路的有功功率,无功功率调整至最小,解列后的两个系统的频率.电压在允许范围内,才能进行解列操作.3.解环和合环注意事项:1)相序.相位应相同.新设备投入或检修后,应核相.2)解.合环应考虑潮流变化,防止过负荷及保护跳闸.3)用隔离开关解.合环电压差,对水平安装的隔离开关,不大于100V,35KV户外三联隔离开关,解.合环电压差不大于2000V,发生接地故障时,禁止用隔离开关解.合环.第四章验电及装设接地线的操作(一)装接地线部位1.在可能来电的各侧或对停电设备可能产生感应电压的都应装设临时接地线.例如,被检修设备(或线路)的两侧.2.装设的接地线与带电设备的距离应符合安全规程的规定.3.检修线路时应根据路线的长短和有无感应电压等情况决定地线数量,检修10M以下的母线,可只装一组的接地线,如检修门型构架外侧线路,接地线与距离小于10M,亦可不另装地线.4.在室内配装置装置上,接地线应装设在规定的地点.(二)装拆接地的做法1.必须由两个进行.装设前,先在被验电设备的同级电压的带电体上,试验验电器的完好性后,立即在停电设备上分相验电,当验电毕,应立即在该验电地点装接地线,防止突然来电.2.装地线时,应将专用接地线先接接地端(三相短接好),后接导体端,必须使用专用线夹固定并应接触良好,严禁用缠绕方法进行接地或短路,接地不应与人体接触,拆除接地线与上述次序相反.3.装设接地线操作时均应使用绝缘棒和绝缘手套.第五章继电保护和自动装置投停操作(一)操作要求1.电气设备不允许无保护运行,继电保护和自动装置的投停操作,应按调度员或值长的命令执行.2.运行中发现保护及二次四路发生不下正常现象时,值班员应立即汇报高度员和上级.3.继电保护及自动装置检修或校验后,应结合终结工作票,由修试人员向值班员详细交待,并经值班员验收合格后,才可投入运行,并将有关情况记入相应记录簿内.(二)运行中调整二次回路应采取的措施1.做好调整过程中不致引起电流互感器二次侧开路或电压互感器有求于次侧短路的可靠措施.2.调整作用于跳闸的继电器时应停用有关及相邻继电器跳闸连接片.调整应小心,动作要轻.3.防止电流端子连接片和跳闸连接片接地.4.投入运行中设备的保护跳闸连接片之前,必须让高内阴电压表测量连接片两端对地无电压后,才能投入其跳闸连接片.(三)二次设备的操作1.保护的交直流回路启停次序1)启用时,先投保护的义流回路,检查正常后,投入直流器路(应先投负极熔断器,后投正极熔断器).保护装置停用时与上述次序相反.2)若只停保护压板,则不需要进行交直流回路的操作.2.在运行中,更改整定值中,应先退出其出口跳闸压板,更改完毕后,检查其装置工作正常,测量跳闸压板无正电位输出,再将保护投入.3.保护压板投入1)凡是在运行中的断路器,投入它的跳闸压板之前,用每伏不低于1000欧的高内阴直流电压表测量跳闸应无脉冲输出,再投入压板.2)跳闸压板在投入量,应将它压于铜垫圈之间,将上下端并没有拧紧,防止其接触不良.(四)直流控制熔断器(即保险)的操作1)取下直流控制熔断器时,应先取下正板,后取负极.装上时应先装负极,后装正极.2)运行中的保护装置要停用直流电源时,应先停用保护出口连接片,再停用直流回路.恢复直流电源时,与此相反.3)在断路器停电的操作中,断路器的控制熔断器应在拉开隔离开关并做好安全措施之后取下.4)在断路器送电的操作中,断路器的控制熔断器应在拆除安全措施之前装上.2.断路器合闸熔断器的操作1).断路器停电操作时,应在断路器断开之后取下熔断器.2).在断路器送电操作时,合闸熔断器应在控制上隔离开关之后,合上断路器之前装上.第六章新设备设入运行的程序1.新设备投入的验收检查,应对设备的外观,标志,信号系统以及各设备检查,做好保护试验校对保护定值.2.投入应做检相,定相冲击合闸(主变压器五次.线路三次)测量不平衡电流等工作.3.投入时,每操作一步后,均需从设备的外观,声响及相应的二次表计,信号,断电器等进行细致的检查.4.测量相序应在不同位置的两个以上电压互感器二次侧相序表测出,让相同结果为准.5.对测量变压器差动保护二次侧电流相位关系和不平衡电流时,应当注意在低负荷时是不准确的.第七章断路器的投停操作(一)断路器操作的基本要求1.一般情况下断路器不允许带电带负荷手动合闸.2.远方操作断路器时,应使控制开关(或按钮)进行到相应的信号灯亮为止.不能让信号灯或测量仪表指示为准判断断开关是否确已真实操作完毕.应到现场查断路器机械位置指示判断开关真正开闭情况.3.在下列情况下,须将断路器的操作电源切断:1).检修断路器或在二次回路或保护装置上作业时;2).倒母线过程中,须将母联开关操作电源切断;3).断电保护故障;4).断路器无油.4.设备停投操作前,对终端线路应先检查负荷是否为零,并注意在该线路拉天后另一线路是否过负荷.5.断路操作后,应检查与相关的信号,如红绿灯,光字牌的变化,测量表计的指示,并到现场检查断路器的分合位置的正确性.6.操作主变压器断路器停投时,应先断开负荷侧后断开电流侧,复投时顺序相反.7.装有纵差保护时,断路器投入运行前应先停用纵差保护再合上断路器,充电正常后才能投上纵差保护.8.断路器出现非全相合闸时,即两相合上一相合不上,应断开后再合一次,如仍合不上,应官开进行检修.9.断路出现非全相分闸时,应立即设法将未分闸相断开.10.对于储能机构的断路器,检修前必须将能量释放,检修后的断路器必须放在分开开位置.11.断路器累计分闸或切断故障电流次数达到规定时,应停投检修.(二)合闸送电前的检查1.在合闸送电前要收回发出的工作票,拆除临时接地线,并全面检查断路器.2.检查断路器两铡隔离开关,都处于断开位置.3.要保证断路器的绝缘电阻应符合规定值.4.断路器的三相均处在断开位置,油位,油色都正常,并无渗漏油现象.5.经检查无误后,应对断路器进行一次断,合闸试验,使动作准确灵活,方可投入运行.(三)断路器送电操作步骤1.根据分,合闸机械指示,确认断路器处于断开状态.2.有未装操作电源熔断器的情况下,先合上电源侧隔离开关,再合上负荷侧隔离开关.3.装上合闸电源熔断器(或开关)和操作电源熔断器.4.核对断路器名称和编号无误后,即可对断路器合闸,这时绿灯熄灭,红灯亮表明断路器已合闸送电.(三)停电操作步骤1.核对断路器的名称和编号无误后,即可对断路器分闸,这时红灯熄灭,红灯亮,表明断路器已断开.2.取下合闸电源熔断器和操作电源熔断器.3.根据分.合闸机械指示器的指示,确认断路器处于断开位置.4.先拉开负荷侧隔离开关,后拉开电源侧隔离开关.第八章隔离开关的操作(一)操作要求在执行倒闸操作前,操作人员应检查断路器确在断开位置,对三相联动的隔离开关,三相起落应同时,相差不得大于3MM,方允许进行隔离开关的开.合操作.(二)合闸操作1.手动操作隔离开关时,应先拔出联锁销子后再进行合闸,开始应绶慢,当马片接近刀嘴时要迅速合上,以防上发生弧光.2.当合闸开始时如发生电弧,则应将隔离开关迅速合上,禁止将隔离开关再往回拉,因为往回拉将使电弧光扩大,造成设备的更大损坏.3.在合终了时用力不可过猛,以避免合闸过深的使支持瓷瓶受损伤.4.在隔离开关合好后,应检查合闸是否良好,刀片要完全进入固定触头内,防止因接触不良而引起触头发热.5.对在转轴上回转的隔离开关,合闸后应使刀片处于垂直的搪触电阻,(三)拉闸操作1.开始时应慢且谨慎,当刀片离开固定触头时,如发生电弧.应立即将隔离开关重新合上,停止操作.2.在切断小负荷电流和充电电流时,拉开隔离开关将有电弧产生,此时应迅速将隔离开关断开,以便顺利消弧.3.在拉闸终了时要缓慢,是为了防止冲击力对支持瓷瓶和操作机构损坏,最后应检查联锁销子是否销好.4.在拉闸操作完毕后,应检查刀片确已拉开尽头,其拉开角度应符合制造厂规定.5.线路隔离开关装有接地开关时,装有机械闭锁装置.当工作隔离开关接通时,接地开关不能合上,而在接地开关合上时,工作隔离开关就合不上,此种闭锁装置仅用于终端线路上,即在另一端不可能有电源供给时,方能防止线路误码率接地.(四)允许用隔离开关进行下列直接操作:1.开.合电压互感器和避雷器回路;2.开.合励磁电流不超过2A空载变压器和电容电流不超过5A的空载线路,对于电压为35KV者,必须使用三相联动隔离开关.3.用室外三相联动隔离开关,开.合电压为10KV以下,电流为15A以下的负荷电流.(五)带负荷误操作隔离开关带负荷拉.合隔离开关将会发生弧光短路事故.在实际工作中,由于不执行倒闸操作票及监护制度或检查失误发生误码率操作,应按以下原则进行紧急处理:1.若刚一拉错隔离开关,刀口上就发现电弧时应急速合上,若隔离开关已全部拉开,不允许再合上.2.若是单极隔离开关,操作一相后发生现拉错,而其他两相不应继续操作.3.若合错隔离开关,甚至在合闸时产生电弧,不允许再拉开,否则会造成三相弧光短路.第九章变压器的投退操作(一)变压器分合闸原则1.变压器装有断路器时,分合闸必须使用断路器,对空载变压器来讲,也应如此,因为空载变压器被隔离开关切断时产生过电压易引起弧光延及邻相而发生短路.2.如未装设断路器时,可用隔离开关切断或接通空载变压器.隔离开关切断或接通的变压器容量与电压等级,参见下表:变压器容量和电压等级电压等级容量(KVA)10KV 以下32035KV 1000110KV 32003.变压器断路器停送电操作顺序停电时:先停负荷侧,后停电源侧.送电时:先合电源侧,后负荷侧.4.在电源侧装隔离开关,负荷侧装断路器的电路中送电时:先合电源侧隔离开关,后合负荷侧断路器停电时:先拉负荷侧断路器,后断电源侧隔离开关5,变压器无载调压分接开关进行调整电压时,应将变压器与电网断开后,才可改变压器的分接位置,并应注意分接位置的正确性,在切换分接头次后,检查和核对三相分接头位置一致,并用电桥测量线圈接触电阻值.各相线圈直流电阻的相间关别不应大于三相平均值的2%,并与史数据比较,相对变比也不应大于2%测得数值应记入测试记录簿.第十章电压互感器投退操作(一)送电前准备工作1.送电前应测量其绝缘电阻,低压侧绝缘电阻不得低于1M欧.高压绝缘电阻值每千伏不低于1M欧方为合格.2.定相,即确定相位的正确性,如高压侧相位正确,低压侧接错,则会破坏同期的准确性,此外,在倒母线时,还会使两台电压互感器短路并列,产生很大的环流,造成低压熔断器熔断,严重时会烧坏电压互感器二次线组.(二)电压互感器的操作1.准备工作结束后,可进行送电操作,装上高.低压侧熔断器,合上电压互感器隔离开关.2.在比母线中,每组母线接一台电压互感器,如两台电压互感器在低压侧并列运行,此时,应先检查母联断路器是否合上,如未合上,则合上,再进行低压侧的并列,否则,由于高压侧电压不平衡,低压侧电路内产生较大的环流,容易引起低压熔断器熔断.3.电压互感器停用,在双母线制中,如一台需要检修,则须停用电压互感器,其操作程序如下:1).取下低压熔断器,以防止批充电,使高压侧带电.2).断开电压互感器隔离开关,取下高压侧熔断器.3)进行验电,在电压互感器各相分别验电,验电无电压后,装设好接地线,悬挂标示牌,经许可工作手续,便于工作可进行检修工作.第十一章电流互感器的投退操作1.电流互感器的启.停用,一般是在被测量的断路器断开后进行的,以防止电流互感器二次侧开路.2.在被测电路的断路器不允许断开时,进行二次电流回路工作时,必须将互感器二次侧三相短接,短接必须可靠,并监视测量电流表计是否归零,方可工作.3.在电流互感器启.停中,应注意在取下端子板时是否出现火花,如发现有火花,应立即将端子板装上并旋紧后,再查明原因.第十二章电容器的投退操作(一)投运前的检查1.电容器器应完好,试验合格.2.电容器应接线正确,安装合格.3.三相电容之间的差值应不超过三相平均电容值的5%.4.各部连接严密可靠,每个电容器外壳和构架,均应有可靠的接地.5.放电装置的容量符合设计要求,各部件完好.6,电容器组的保护与监视回路完整并全部投入.7.电容器投入前断路器应在断开位置.8.绝缘电阻测量,测量工作应按有关规程执行,测量结果应附合现场规程规定.(二)电容器的投退操作电容器投.停用,均应由值班调度员根据系统运行情况统一调度,变电站值班员接到调度员的命令后,才允许进行操作.但在事故情况下,可将电容器先停用,然后再向值班调度员汇报.电容器因检修或系统电压的变化需启.停用时,操作步骤如下: 1.电容器的投运操作1).合上电容器的隔离开关.2).合上电容器的断路器.3).检查电容器三相电流是否平衡,电容器是否有异常情况.4).向调度员汇报操作任务已完成.5).记录有关数据.2.电容器的退出操作1).断开电容器的断路器.2).断开电容器的隔离开关.3).验电,分别在电容器进出线两侧各相分别进行验电,检查电容器上确无电压.4).装接地线.5).放电.6).记录,并向调度员汇报操作任务完成.(三) 电容器操作要求1.正常情况下全部停电操作时,应先断开电容器断路器,后断开各路出线断路器.送电时,应先合各路出线断路器,后合电容器组的断路器,事故情况下,全站无电后,必须将电容器开关断开.这是因为变电站母线无负荷时,母线电压可能较高,有可能超过电容器的允许电压,对电容器的绝缘不利.另外,电容器组可能与空载变压器产生铁谐振而使过流保护动作.因此应避免无负荷空投电容器这一情况.2.电容器组禁止带电荷合闸,电容器组切除3MIN后才能进行再次合闸.在交流电路中,如果电容器带有电荷时合闸,则可能使电容器承受两倍左右的额定电压的峰值,甚至更高.(四) 电容器组的投入或退出要求1.正常情况下并联电容器组的投入或退出运行应根据系统无功负荷潮流或负载的功率因数及电压情况来决定,当功率因数COS$低于0.9时投入电容器组,功率因数COS$高于0.95有超前趋势时,应退出部分电容器组,当电压偏低时,可投入部分电容器组.2.电容器组母线电压高于额定电压1.1倍或电流大于额定电流1.3倍以及电容器组室温超过40.C,电容器外壳温度超过60,C,均应将其退出运行.第十三章变电站综合自动化监控装置投停操作一.监控单元的操作1.单元分为线路单元,主变主保单元.主变埔保单元,电容单元,每个单元都设置通信地址号(即单元号)单元号必须是不重复的,范围为1-63.该单元号不要随意更改,因为变电站画面组态等内部都是按单元定位的,如果改变了单元号,显示的内容就不正确,这时须重新设置.2.只需将单元工作电源接入即可正常工作,如上电后单元指示灯不亮,显示器无显示,可能是电源模块中的电源开关未处于接通位置,这时应拉开自动化屏,将电源模块前上部的电源开关向上拔动,即可接通电源,使单元上电.3.单元上电后各指示灯状态1).电源模块上的4个指示灯应全亮,某一个灯不亮,表示该组电源无电压.2).远控指示灯亮.表明处于远控操作方式.分合指示灯哪一个亮,视断路器位置而定.3).如已接上位机(后台机),且上位机已正常运行,通讯指示灯闪烁,表示通讯正常,运行灯应闪烁,如这个灯有一个不亮,则应按一下复位键.4).当单元引入控制电源后,控制电源指示灯应亮.5).分合闸回路无故障时,分合闸回路指示灯应亮.6).当保护动作或事故状态时,峰鸣器响,同时报警指示灯亮,以提醒运行人员.4.面板上的操作1).上电后,LCD显示器显示起始画面.2).单元上电后,若5秒钟内无任何键操作,将自动进入主画面,即监测参数显示画面.3).显示画面选择的操作方法,应按照产品说明书操作.4).进入修改参数画面需经主管领导同意.5.操作要求1).设备在正常运行中,不许关掉单元电源,无单元电源时应及时汇报主管领导采取措施处理.2).严禁带电拔插各模块.如果拔插各模块时,必须先切除相应单元控制电源,再关单元电源,然后才能拔下模块,需插入时,也应关掉电源,插好模块后,再开单元电源,合上控制电源,使单元投入运行.3).严禁拔下输入回路模块,以避免造成电流互感器开路,无论单元是否通电运行,只要单元所接断路器处于合闸运行状态,绝对不允许拔下输入回路(电流)模块.台该模块有故障,需拔下检查时,可按下述方法进行: A.允许停电的线路:可先分断断路器,然后拔下该模块,检修完成并插好变换器模块后,再恢复供电.B.不允许停电时:应先在屏后相应的端子排上,将电流回路三相短接后,再拔模块,检修好后,并插入单元箱后,再拆出短接线.二.上位机操作(一)开关操作在工具栏找"操作"点击下位菜单点击进入"进入开关操作状态"其鼠标由指针变成手形,操作完后应主动退出开关操作状态,退出后鼠标由手形变成指针形.(二)开关操作步骤1,进入操作步骤状态单击"进入开关操作状态",按提示正确输入密码并"确定"后.将自动进入操作状态,鼠标由指针变成手形,同时菜单中"进入开关操作状态"项变为无效"退出开关操作状态"项变成有效.2.选择操作对象用鼠标单击图中的断路器符号,弹出操作对话框,首先确认对话框中显示的操作对象是否正确,然后,单击按钮"合闸","分闸",即可发出相应的操作命令,如果想放弃操作,单击按钮"取消",对话框将自动关闭. 3.退出操作状态单击菜单中"退出开关操作状态"命令鼠标由手形变成指针形,同时菜单"进入开关操作状态"项变为有效,"退出开关开关操作状态"项变为无效.4.操作要求1),单元装置必须处于远控状态,才能进行分合闸操作.2).在发出开关操作命令前,如果该单元的开关挂牌闭锁有效,则要对开关挂牌闭锁进行检查,当检查通过才能发出合闸命令,闭锁说明详见"开关挂牌".3).要分合闸操作时,如果出现24V信号电源异常,220V控制电源异常,分合闸回路异常,清不要继续操作,应消除故障后,再操作.4).在分合操作时命令发出后,通常1秒左右就能使开关分合,但如果把0秒钟后,现场开关仍未动作,上位机又没有提示,说明上位机和单元箱的通讯是正确的,请查看单元箱及执行机构是否有问题.5.退出开关操作状态进入开关操作状态操作完成后,请主动单击该菜单以便退出开关操作状态,同时"退出开关操作状态"项将自动变为无效.(三) 上位机的启.用操作1.关闭所有在上位机(后台)的窗口画面.2.退回系统桌面,单击"开始",单击"关闭系统".单击"关闭计算机"等待计算机提示可关闭电源,即可关闭工控主机电源.2.启动上位机的操作1)打开显示器开关电源.2)打开工控机的开关电源.3)显示器出现WINDOWNT4.0的启动程序,等待30秒左右,出现开始登录的对话框,然后按照对话框的提示,同时按下AIT+CTRL+DELET键,又出现用户名和密码的对话框,直接按确定(或按回车键),这样就出现WINDOW桌面,最后选择(双击)"运行主接线图"即可打开变电站主接。

变电站现场操作规程一操作原则1.1系统倒闸操作应根据调度管辖范围的划分，实行分级管理。

县调值班调度员对其调度管辖范围内的设备行使操作指挥权。

1.2凡双重调度设备的操作，下达指令方调度员应于操作前后通知另一方调度员。

地调、县调各自调度管辖的设备，必要时可以委托对方临时调度，但须事先办理审批手续。

被委托方交还设备时，若经双方同意，可不必将设备恢复到移交前的状态，否则应恢复到原状态。

设备移交时，双方要做好记录，并及时通知有关单位值班人员。

1.3调度模拟盘和自动化系统所标示的电气接线、设备名称编号、运行状态、接地点的位置等，在任何时候均应和实际情况一致。

1.4电网运行方式应满足如下要求：1.4.1电压变化在允许范围内；1.4.2电气元件不过负荷，不超过保护允许电流，不超过稳定极限。

1.4.3线路或网络断面潮流不超过稳定极限。

1.4.4系统发生各类故障时能迅速隔离，保证对重要用户的连续供电；1.4.5当系统内拉开最大容量变压器、电力线路时，应保持系统的稳定运行；1.4.6短路容量不超过电网内设备允许值；11.4.7继电保护和自动装置的运行方式及变压器中心点接地方式合理；1.4.8实现系统的优化运行。

1.5在决定倒闸操作前，值班调度员要对电网进行安全分析，并充分考虑：1.5.1倒闸操作的正确性、合理性，操作所引起的潮流、电压、频率的变化，要防止系统稳定破坏和设备的严重过电压、过负荷等情况的发生。

1.5.2对县调或直供户设备有影响时，要事先通知有关单位值班人员。

1.5.3天气等因素的影响。

1.5.4操作对继电保护及安全自动装置的配合关系和通信及自动化系统的影响。

1.6倒闸操作前，值班调度员应做好以下准备工作：1.6.1充分理解操作意图，核实工作单位，将停送电范围、工作内容、实际结线方式等与现场核对正确，要特别注意挂、拆地线的地点和顺序，防止带电挂地线、带负荷拉合刀闸或带地线送电。

1.6.2将有关方式、继电保护规定等资料查看齐全，全面考虑操作内容，并根据模拟盘和自动化系统标示的实际运行情况进行模拟操作，以保证操作程序的正确性。

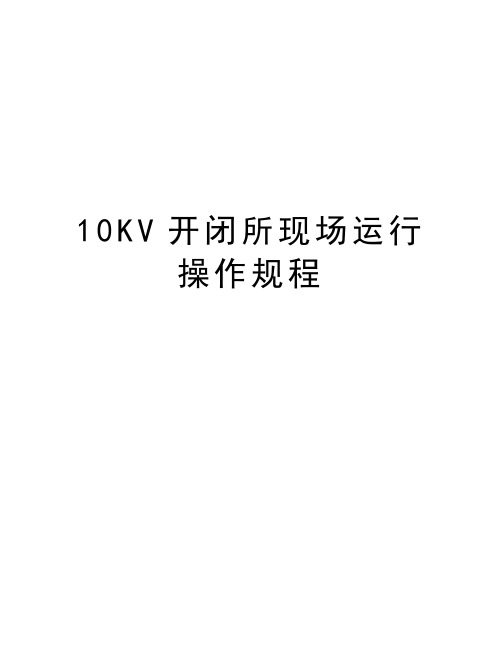

10K V开闭所现场运行操作规程10KV开闭所现场运行规程第一章总则第1条本规程适用于山西寿阳潞阳昌泰煤业10KV开闭所。

第2条开闭所现场运行规程是运行人员操作、巡视、检查、维护、处理异常与事故、调整所管辖设备的行为准则、方法和依据，也是运行人员和新工人上岗培训的必备教材，因此，运行人员及相关专业人员必须熟悉本规程。

第二章开闭所运行方式及设备调管范围第3条昌泰10KV开闭所双回路电源分别引自潞阳公司110KV站10KV509柜、510柜，开闭所以分列方式运行。

第4条开闭所500母联柜、516发电机柜均为上级电力调度设备，必须在申请许可的情况下方能操作，其余各高压开关柜等设备均为我矿电力调度设备。

第三章主要电力系统的巡视及运行维护第5条设备巡视应严格按照要求，做好安全措施。

第6条正常巡视：开闭所内的日常巡视检查，除交接班巡视外，每天高峰负荷时巡视一次，每周至少进行一次夜间熄灯巡视。

第7条在下列情况下应进行特殊巡视1、新投运或大修后的主设备，24小时内每小时巡视一次。

2、对过负荷或异常运行的设备，应加强巡视。

3、风、雪、雨、雾、冰雹等天气进行巡视。

4、雷雨季节特别是雷雨过后应加强巡视。

5、上级通知或重要节日应加强巡视。

6、在事故跳闸后应加强巡视。

7、特殊设备进行的特巡项目检查(蓄电池的定期充放电)。

第8条巡视时，应严格按照巡视路线和巡视项目对高压配电柜、交流配电柜、充馈柜、电池柜、工控机等设备逐台认真进行巡视，严禁走过场。

第9条巡视高压室后必须随手将门关严。

第10条每次的巡视情况应进行记录并签名；发现的设备缺陷要记录在“设备缺陷记录本”内。

第11条主要巡视的电气设备包括：1、高压开关柜；2、站用变及后台系统；3、母线、避雷器、互感器；4、二次回路、控制系统（自动化设备）及直流系统；5、防小动物孔洞、防火孔洞是否封堵，开闭所内部环境卫生；第12条高压开关柜的巡视检查项目1、高压开关柜正常巡视项目⑴开关柜柜门是否关闭严密、联锁装置是否完好；⑵开关柜编号正、背面名称标注是否齐全、完好；⑶开关位置状态显示仪运行是否正常；⑷加热、除湿控制器运行是否正常；⑸手车位置是否与实际运行方式相符；⑹分合闸位置指示是否与实际运行方式相符；⑺储能电源开关是否在“投入”位置，指示灯亮否；⑻微机保护屏指示是否正确，屏工作是否正常；⑼监测表是否工作正常，是否能正确反映电压电流情况；⑽带电显示装置显示是否正常；⑾柜内照明是否完好，灯具是否正常；⑿内部有无异响；⒀二次接线有无异味、有无放电打火现象；⒁开关柜基础有无下沉、倾斜；⒂柜内有无水珠集聚在设备表面；⒃高压窥视孔玻璃是否完好。

变电站现场运行规程一、总纲1.1为了加强变电站的安全运行管理水平，建立和完善变电运行操作的规范化、标准化、制度化建设。

根据《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）及赣西供电局的典型运行规程、参照省级有关规程及电力工业法规有关规定并结合祥符变电站现场实际编写。

1.2变电站全体运行人员必须严格遵守本规程，树立“安全第一，预防为主"的思想，努力钻研业务，练好过硬本领；1。

3变电站运行人员，每年进行一次本规程的考试.对新参加工作及脱离运行岗位达三个月以上的运行值班人员，在值班前学习本规程,经考试合格才能值班；1.4本规程在实践中将不断总结经验,每年进行一次修改，使其成为指导的适用规程；1.5本规程在实践中,如与上级有关规定相抵触，应按上级规程执行。

二、应用标准国家电网安监[2005]83 电力安全工作规程（发电厂和变电所电气部分）国家电网安监[2005]145 电力生产事故调查规程国家电网生技[2003]387 变电站管理规范（试行）国家电网生技［2003］243 防止电气误操作装置管理规定国电发［2000]589 防止电力生产重大事故的二十五项重点要求国家电网生技[2005]400 十八项电网重大反事故措施国家电网办[2005］474 关于加强安全生产工作的决定国家电网安监［2005]513 安全生产职责规范(试行）国家电网安监［2005］512 安全生产工作奖惩规定国家电网安监［2005]516 电力安全工器具管理规定（试行）国家电网公司电气事故处理规程国家电网公司电力系统电压和无功电力管理条例国家电力部生第53号电力电缆运行规程国家电力部生第11号继电保护及安全自动装置运行管理规程电供(1991)30号高压断路器运行规程电安生（1996)374号电业生产人员培训制度（修订本）国务院令第239号电力设施保护条例国务院令第196号电力供应与使用条例DL/T633—1997 农电事故调查统计规程DL/T572-95 电力变压器运行规程DL/T596-1996 电力设备预防性试验规程DL/T587—1996 微机继电保护装置运行管理规程DL/T724-2000 电力系统用蓄电池直流电源装置运行及维护技术规程GB/T7595—2000 运行中变压器油质量标准赣电农(2006)49号农电安全生产工作规定赣电农(2006)50号农电安全工作奖惩办法（暂行）赣电安（2006）8号电气两票管理规定(试行）省公司—2005 供电企业三级控制措施省公司—2006 变电站管理规范细则(试行）三、本站概况本站系＊*电网一座35KV变电站，位于＊＊＊＊＊＊镇,原建1983年，后于2002年9月进行扩建，并于当年10月建成投运，设计容量为2×3150KVA，我站现有两台山东现代达弛电工电气股份有限公司生产的SZ9-3150/35型有载调压变压器，35KV六氟化硫开关采用LW8—40.5—Ｃ型，10KV母线为单母线分段，供电对象主要是祥符镇工农业生产、农村居民生活、新世纪工业园和城区部分客户用电，10KV 开关均采用LN28—10型真空断路器。

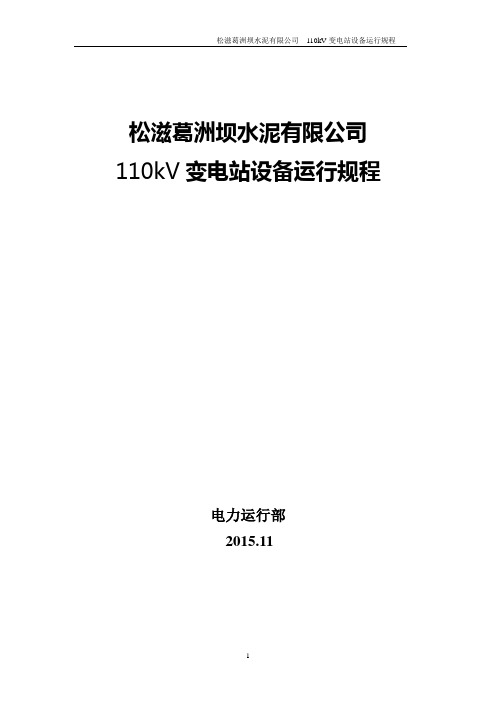

松滋葛洲坝水泥有限公司110kV变电站设备运行规程电力运行部2015.11目录第一章总则 (3)第二章主变 (4)第三章高压断路器 (10)第四章母线及隔离刀闸 (12)第五章互感器........................... (13)第六章电力电容器及电抗器 (14)第七章电力电缆 (15)第八章过电压保护及接地装置 (16)第九章站用电系统...................... ....... . （17）第十章直流系统 ...................... ....... . （18）第十一章微机防误装置....................... .. (18)第十二章继电保护装置......................... (18)第十三章常用状态转换调度术语 (18)第一章总则1 主题内容与适用标准本规程规定了松滋葛洲坝水泥有限公司110kV变电站现场的运行管理、高压配电设备、继电保护自动装置、直流系统的运行与倒闸操作的有关规定；电气设备异常运行和事故处理的基本原则。

本规程适用于松滋葛洲坝水泥有限公司110kV变电站运行监视、维护、倒闸操作、事故处理以及设备的检修，试验工作时应遵守的基本原则。

2 引用标准《荆州电力系统电力调度控制管理规程》《国家电网公司电力安全工作规程》（变电站和发电厂电气部分）《防误闭锁装置运行管理规定》《电力系统用蓄电池直流电源装置运行与维护技术规程》《电力变压器运行规程》《电网调度管理条例》《继电保护及安全自动装置运行管理规程》《高压开关设备运行管理规范》《直流电源系统运行规范》3 有关要求3.1 电力运行部部长、技术员、值班人员应熟悉并认真贯彻执行本规程，并每年进行至少一次的运行规程考试，考试成绩应记入个人安全技术档案。

3.2下列人员应熟悉本规程全部内容:电力运行部部长、副部长、变电站全体人员，分管生产技术领导、生产技术部主任及有关专责。

第1篇一、目的为确保变电站安全、稳定、经济运行，保障电力系统的安全可靠，特制定本规程。

二、适用范围本规程适用于变电站所有运行、维护、检修人员。

三、职责1. 变电站值班员负责变电站的日常运行操作，确保设备正常运行。

2. 变电站维护人员负责设备的维护保养，发现设备异常及时上报。

3. 变电站检修人员负责设备的检修工作，确保设备处于良好状态。

四、操作规程1. 变电站值班员应严格遵守以下规定：（1）按时到岗，熟悉设备运行状况，掌握变电站操作规程。

（2）认真执行调度命令，确保电力系统安全稳定运行。

（3）定期巡视设备，发现异常情况及时上报，并采取相应措施。

（4）做好设备运行记录，及时填写运行日志。

（5）保持变电站内环境卫生，确保工作环境安全。

2. 变电站维护人员应遵守以下规定：（1）定期对设备进行维护保养，确保设备处于良好状态。

（2）发现设备异常，及时上报并采取相应措施。

（3）保持工作环境整洁，确保设备清洁。

（4）定期对维护工具进行检查、保养。

3. 变电站检修人员应遵守以下规定：（1）严格按照检修规程进行检修工作，确保检修质量。

（2）发现设备隐患，及时上报并采取相应措施。

（3）做好检修记录，确保检修工作有序进行。

（4）遵守安全操作规程，确保人身安全。

五、安全操作1. 变电站值班员、维护人员、检修人员必须遵守国家有关电力安全工作规程，确保人身安全。

2. 进入变电站内，必须穿戴符合要求的防护用品。

3. 操作设备前，必须核对设备名称、编号、电压等级等参数。

4. 操作设备时，必须按照操作规程进行，不得擅自更改。

5. 发现设备异常，应立即停止操作，并采取相应措施。

六、记录与报告1. 变电站值班员、维护人员、检修人员必须做好设备运行、维护、检修记录。

2. 发现设备异常，应及时上报，并按要求填写报告。

3. 上报内容包括：设备名称、编号、异常现象、处理措施等。

七、附则1. 本规程由变电站管理部门负责解释。

2. 本规程自发布之日起施行。

10KV 变电所设备运行规程一、变压器运行1、干式变压器除遵守油浸式变压器的相关规定外还应遵守以下规定2、绕组温度达到温控器超温值时 应发出"超温"报警信号绕组温度超过极限值时 应自动跳开电源断路器。

3、定期检查变压器冷却系统及风机的紧固情况 风道是否畅通。

4、变压器室内通风良好 环境温度满足技术条件要求。

5、绕组温度高于温控器启动值时 应自动启动风机。

6、干式变压器投运前应投入保护和温度报警。

7、巡视检查干式变压器不得越过遮栏。

8、定期更换冷却装置的润滑脂。

9、定期进行变压器单元的清扫。

10、定期进行测温装置的校验。

二、变压器巡视检查1、接地应可靠。

2、风冷装置应正常。

3、温控器温度指示应正常。

4、变压器外表应无裂痕、尤异物。

5、检查变压器室内通风装置应正常。

6、接头无过热。

三、电流互感器、电压互感器发现下列情况时,应一面加强监视一面报告值班领导进行处理1，高压熔断接连熔断2—3次。

2，内部线圈与外壳或引出线与外壳有放电及杂音.3，套管有严重裂纹及放电.4，内部发生臭味或冒烟喷油。

5，有严重漏油。

6，电流表指示不正常,电流互感器响声较大,温度升高或内部有放电声(可能是二次回路开路).四、隔离开关及母线接头发现隔离开关及母线接头温度超过70°C 时应采取如下措施:(1) 如负荷无上升, 而温度有缓慢下降趋势时,应加强监视,注意温度变化情况.(2) 如温度有继续上升趋势时, 报告值班领导, 进行处理.五、避雷器避雷器有异响炸裂或闪络而尚未造成接地者,人身不要靠近,可拉开相应的隔离开关或断路器,将避雷器停用.若有接地时, 禁止用隔离开关切断避雷器.六、二次回路(1) 发现指示异常, 如电流冲击 电压下降, 值班人速检查信号装置, 判断是否发生故障.(2) 仪表无指示或指示不正常, 应检查同一回路仪表及装置有无变化,以判明仪表及二次回路故障.(3) 电压表回零或指示不正常, 应先检查熔断器, 如熔断器熔断应立即查明熔断原因.(4) 在正常情况下电流表回零, 应检查仪表回路及电流互感器是否有故障及开路现象.。

变电站现场操作规程变电站现场操作规程一、安全操作规程1. 变电站现场操作人员必须穿戴齐全、符合工作要求的个人防护装备，包括安全帽、工服、防护眼镜、防护手套、防护鞋等，严禁穿戴太过宽松的衣物或饰品。

2. 在进行高处作业时，必须将安全带系好并固定在可靠的固定点上。

3. 操作前必须对设备进行检查，确保设备正常运行，不得有漏电、短路和其他安全隐患。

4. 禁止单人操作，必须有两人以上组成工作组进行操作，其中一人负责监控作业情况。

5. 操作前必须对设备进行停电或断电操作，并严禁在电器设备上进行任何带电作业。

6. 禁止在变电站现场吸烟、使用明火，严禁携带易燃、易爆物品进入工作区域。

二、操作准则1. 严格按照操作手册进行操作，不得擅自更改操作步骤。

2. 在操作前，必须对要操作的设备进行熟悉，了解设备的结构和原理，熟悉设备的操作方法。

3. 操作人员必须正确使用工具，不得使用损坏的工具，严禁使用不符合标准的代用工具进行操作。

4. 操作人员必须保持注意力集中，不得操作时分心或走神，严禁与他人交谈、玩手机等行为。

5. 在进行设备调试或修理时，必须对周围环境进行认真观察和评估，确保操作的安全可靠。

6. 在操作现场必须保持场所整洁，不得有杂物堆放、油污等，并保持通风良好，防止气体积聚。

三、紧急情况处理1. 在发生紧急情况时，操作人员必须冷静应对，迅速采取适当的应急措施，如寻找逃生出口、报警等。

2. 发生火灾时，操作人员必须立即切断电源，并使用灭火器进行扑救，同时通知消防人员。

3. 在发生人员伤害或事故时，应立刻停止作业，进行紧急救护，并通知相关部门进行处理。

四、操作记录和报告1. 操作人员必须按照规定将操作情况记录在操作日志中，包括操作时间、操作内容、设备状态等信息。

2. 发生异常情况或事故时，操作人员必须立即向上级报告，并按照要求提供相关报告和证据。

五、培训和考核1. 变电站现场操作人员必须经过正规的岗前培训，并持有相关岗位操作证书。

变电站运行规程和操作规程一、前言变电站是电力系统中的重要组成部分，其运行对于电力系统的稳定运行具有至关重要的作用。

为了保障变电站的安全稳定运行，需要制定相应的运行规程和操作规程。

本文将从以下几个方面详细介绍变电站运行规程和操作规程。

二、变电站运行规程1.概述变电站运行规程是指为了保障变电站正常、安全、稳定地运行而制定的一系列规章制度和操作程序。

其主要目的是确保变电站设备正常工作，避免事故发生，提高设备利用率。

2.内容（1）安全管理：包括设备安全管理、人员安全管理等方面。

（2）设备检修：包括设备检修计划、检修标准等方面。

（3）现场管理：包括现场巡视、现场作业等方面。

（4）应急处理：包括事故处理、突发事件处理等方面。

（5）质量管理：包括质量控制标准、质量检查等方面。

3.实施（1）制定：根据国家相关法律法规及公司内部要求，编制符合实际情况的变电站运行规程。

（2）宣传：对制定的变电站运行规程进行广泛宣传，确保所有人员都能够熟知规程内容。

（3）执行：严格按照规程要求执行，确保规程得到贯彻落实。

三、变电站操作规程1.概述变电站操作规程是指为了保障变电站正常、安全、稳定地运行而制定的一系列操作程序。

其主要目的是保证变电站设备在正常工作状态下，能够满足系统需求。

2.内容（1）设备操作：包括开关操作、控制操作等方面。

（2）应急处理：包括事故处理、突发事件处理等方面。

（3）现场管理：包括现场巡视、现场作业等方面。

（4）质量管理：包括质量控制标准、质量检查等方面。

3.实施（1）制定：根据国家相关法律法规及公司内部要求，编制符合实际情况的变电站操作规程。

（2）宣传：对制定的变电站操作规程进行广泛宣传，确保所有人员都能够熟知规程内容。

（3）培训：对所有参与变电站运行和维护的人员进行培训，确保其能够熟练掌握规程要求。

（4）执行：严格按照规程要求执行，确保规程得到贯彻落实。

四、总结变电站运行规程和操作规程是保障变电站正常、安全、稳定运行的重要手段。

变电站操作规程1. 引言变电站是电力系统中重要的组成部分，为了确保变电站运行安全、稳定、高效，制定变电站操作规程是必要的。

本文档旨在规范变电站操作，保障人员安全，提高工作效率。

2. 人员管理2.1 岗位职责1.变电站站长负责变电站的全面管理和决策；2.运维人员负责设备的检修维护和日常操作；3.安全人员负责变电站的安全管理和事故处理。

2.2 人员培训1.对新进人员进行岗位培训，包括设备操作、安全知识和应急处理；2.定期进行技术培训和考核，提高人员综合素质和操作技能。

3. 设备操作3.1 开关操作1.在进行开关操作前，必须确认操作人员已经具备相关技术培训和理解相关标志的含义；2.操作前，应进行设备及安全环境检查，确保设备正常运行和操作安全；3.严禁未经授权人员进行开关操作。

3.2 仪器仪表使用1.使用前应检查仪器仪表的状态和是否校准正常；2.操作前，应了解仪器的使用方法和注意事项；3.完成使用后，应及时归位并进行维护保养。

3.3 预防火灾1.禁止在变电站区域吸烟、使用明火或火源；2.变电设备周围应保持清洁，禁止存放易燃物品；3.定期对设备进行除尘清扫和绝缘油的检查和更换。

4. 安全控制4.1 生活与工作区域划分1.确定生活区与工作区的划分；2.工作区内严禁随意堆放物品，保持工作区整洁。

4.2 安全检查1.定期进行安全隐患排查和检测，确保设备运行安全；2.发现安全隐患应及时上报并进行处理；3.确保应急照明设施和消防设备正常运行。

4.3 应急预案1.制定变电站安全应急预案，包括事故处理流程和人员疏散方案；2.进行定期演练，提高人员的应急处理能力。

5. 文档管理1.建立文档管理制度，对变电站操作规程、设备维护记录等进行管理；2.确保文档的准确性、及时性和保密性。

6. 总结变电站操作规程是确保变电站安全、稳定运行的基础，各级人员应严格遵守规程，提高安全意识，做好操作细节，共同维护供电系统的正常运行。

以上内容为变电站操作规程的主要内容，人员管理、设备操作、安全控制和文档管理是保障变电站运行安全的重要方面。
