下载文档原格式
螺栓断裂的主要原因及防治
一般情况下，我们对于螺栓断裂从以下四个方面来分析：
第一、螺栓的质量
第二、螺栓的预紧力矩
第三、螺栓的强度
第四、螺栓的疲劳强度
实际上，螺栓断裂绝大多数情况都是因为松动而断裂的，是由于松动而被打坏的。
因为螺栓松动打断的情况和疲劳断裂的情况大体相同，最后，我们总能从疲劳强度上找到原因，实际上，疲劳强度大得我们无法想象，螺栓在使用过程中根本用不到疲劳强度。
螺纹紧固件的松动不是由于螺栓的疲劳强度：
螺纹紧固件在横向振松实验中只需一百次即可松动，而在疲劳强度实验中需反复振动一百万次。
换句话说，螺纹紧固件在使用其疲劳强度的万分之一时即松动了，我们只使用了它大能力的万分之一，所以说螺纹紧固件的松动也不是因为螺栓疲劳强度。
螺纹紧固件损坏的真正原因是松动：
螺纹紧固件松动后，产生巨大的动能mv2，这种巨大的动能直接作用于紧固件及设备，致使紧固件损坏，紧固件损坏后，设备无法在正常的状态下工作，进一步导致设备损坏。
受轴向力作用的紧固件，螺纹被破坏，螺栓被拉断。
受径向力作用的紧固件，螺栓被剪断，螺栓孔被打成橢圆。
选用防松效果优异的螺纹防松方式是解决问题的根本所在：
目前，最先进和效果最好的防松方式是唐氏螺纹紧固件防松方式。
唐氏螺栓在四辊破碎机上使用、在液压破碎锤上使用，其强度都没有增加，而螺栓不再断裂了。
版权声明：联盟致力于好文共享，推送文章部分源于网络，版权归原作者所有，若涉及版权问题，烦请原作者联系我们，我们会在24小时内删除处理，并表示歉意，谢谢！^_^。
地脚螺栓断裂处理方案1. 引言地脚螺栓断裂是在建筑结构中常见的问题之一，它可能会导致结构的不稳定，甚至引发严重的安全隐患。
因此，采取适当的处理方案非常重要。
本文将详细介绍地脚螺栓断裂处理方案，包括问题分析、处理方法和预防措施。
2. 问题分析地脚螺栓断裂通常是由于以下原因之一引起的：•螺栓质量不合格：螺栓选择不当、制造过程中存在缺陷或材料质量不符合标准等原因，会导致螺栓断裂。
•不正确的安装：不正确的安装方法，如过松或过紧的拧紧螺栓、未按照设计要求进行安装等，会使螺栓承受超过承载能力，从而引发断裂。
•腐蚀和疲劳：长期暴露在潮湿环境或化学物质中，地脚螺栓可能会受到腐蚀或疲劳损伤，最终导致断裂。
在处理地脚螺栓断裂问题之前，需要先对断裂原因进行仔细的分析和判断，以确定采取合适的处理方法。
3. 处理方法针对不同的原因，可以采取以下几种处理方法：3.1 更换螺栓如果螺栓质量不合格，为了确保建筑结构的安全，必须将断裂的地脚螺栓进行更换。
在更换螺栓之前，需要进行全面的检查，确保新螺栓的质量符合要求。
此外，还需要根据设计要求选择合适的螺栓类型和规格，以确保所选螺栓具有足够的承载能力。
3.2 重新安装螺栓如果地脚螺栓断裂是由于不正确的安装引起的，可以尝试重新安装螺栓。
重新安装螺栓的过程包括以下几个步骤：•卸下原来的螺栓，并进行彻底的清洁和检查，确保螺栓孔没有腐蚀或其他问题。
•使用适当的安装工具和方法，按照设计要求准确地安装新的螺栓。
•适当拧紧螺栓，确保螺栓承载力均匀分配，避免出现过紧或过松的情况。
3.3 防腐处理对于由于腐蚀引起的地脚螺栓断裂，除了更换螺栓外，还应该采取预防措施，对螺栓进行防腐处理。
常见的防腐处理方法包括：•表面涂层：在螺栓表面涂覆防腐剂，形成保护膜，防止腐蚀物质直接接触螺栓表面。
•防腐涂层：在螺栓表面涂覆防腐涂层，提供额外的防护层，提高螺栓的抗腐蚀能力。
•电镀处理：通过电解、电镀等方法将一层金属镀层加在螺栓表面，提高其抗腐蚀能力。

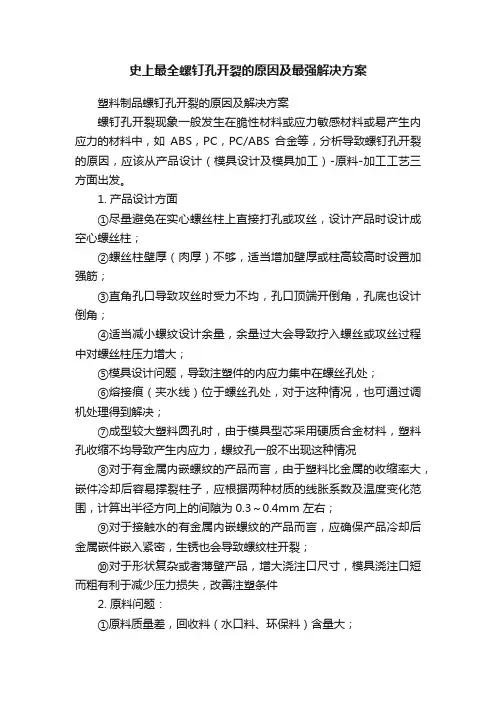

史上最全螺钉孔开裂的原因及最强解决方案塑料制品螺钉孔开裂的原因及解决方案螺钉孔开裂现象一般发生在脆性材料或应力敏感材料或易产生内应力的材料中，如ABS，PC，PC/ABS合金等，分析导致螺钉孔开裂的原因，应该从产品设计（模具设计及模具加工）-原料-加工工艺三方面出发。
1. 产品设计方面①尽量避免在实心螺丝柱上直接打孔或攻丝，设计产品时设计成空心螺丝柱；②螺丝柱壁厚（肉厚）不够，适当增加壁厚或柱高较高时设置加强筋；③直角孔口导致攻丝时受力不均，孔口顶端开倒角，孔底也设计倒角；④适当减小螺纹设计余量，余量过大会导致拧入螺丝或攻丝过程中对螺丝柱压力增大；⑤模具设计问题，导致注塑件的内应力集中在螺丝孔处；⑥熔接痕（夹水线）位于螺丝孔处，对于这种情况，也可通过调机处理得到解决；⑦成型较大塑料圆孔时，由于模具型芯采用硬质合金材料，塑料孔收缩不均导致产生内应力，螺纹孔一般不出现这种情况⑧对于有金属内嵌螺纹的产品而言，由于塑料比金属的收缩率大，嵌件冷却后容易撑裂柱子，应根据两种材质的线胀系数及温度变化范围，计算出半径方向上的间隙为0.3～0.4mm 左右；⑨对于接触水的有金属内嵌螺纹的产品而言，应确保产品冷却后金属嵌件嵌入紧密，生锈也会导致螺纹柱开裂；⑩对于形状复杂或者薄壁产品，增大浇注口尺寸，模具浇注口短而粗有利于减少压力损失，改善注塑条件2. 原料问题：①原料质量差，回收料（水口料、环保料）含量大；②原料本身不含回收料，供应商造粒时工艺不当导致原料降解；③原料本身无质量问题，牌号选择不当，改用改性料或高韧性牌号；④原料本身无质量问题，不同厂家的原料有微小但对产品质量影响很大的差别；⑤某些色母料会加剧内应力问题，仍是原料选择问题；⑥原料中加玻纤可提高强度；⑦原料水分含量过高，未充分干燥或吸湿导致加工过程中原料降解，韧性降低；3. 加工工艺的问题：（请专业调机师傅调机）①提高模具温度，改善熔体流动条件，增强熔接痕强度；②减小注射压力及保压压力，减少内应力的产生；③在玻璃化温度以下对制品进行充分热处理，释放内应力，处理时间视处理介质而定；4.其他外部条件（补充说明）①根据不同材质的料件设定相匹配的热熔参数（温度、预热时间、下压时间、稳定可控的气压）；②螺母原材料的清洁，（用酒精浸泡的方法）去除表面的油污等；③螺母外径与螺丝柱内径要相匹配，既要保证扭力和拉拔力符合要求的前提下，又要将螺母和螺丝柱的应力控制在最小。

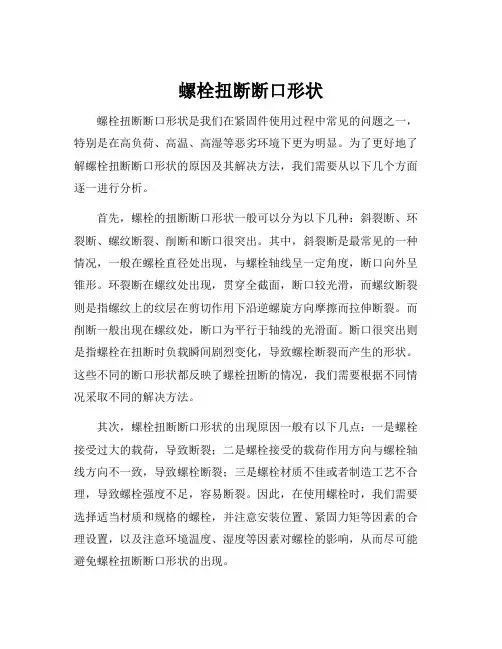

螺栓扭断断口形状螺栓扭断断口形状是我们在紧固件使用过程中常见的问题之一，特别是在高负荷、高温、高湿等恶劣环境下更为明显。
为了更好地了解螺栓扭断断口形状的原因及其解决方法，我们需要从以下几个方面逐一进行分析。
首先，螺栓的扭断断口形状一般可以分为以下几种：斜裂断、环裂断、螺纹断裂、削断和断口很突出。
其中，斜裂断是最常见的一种情况，一般在螺栓直径处出现，与螺栓轴线呈一定角度，断口向外呈锥形。
环裂断在螺纹处出现，贯穿全截面，断口较光滑，而螺纹断裂则是指螺纹上的纹层在剪切作用下沿逆螺旋方向摩擦而拉伸断裂。
而削断一般出现在螺纹处，断口为平行于轴线的光滑面。
断口很突出则是指螺栓在扭断时负载瞬间剧烈变化，导致螺栓断裂而产生的形状。
这些不同的断口形状都反映了螺栓扭断的情况，我们需要根据不同情况采取不同的解决方法。
其次，螺栓扭断断口形状的出现原因一般有以下几点：一是螺栓接受过大的载荷，导致断裂；二是螺栓接受的载荷作用方向与螺栓轴线方向不一致，导致螺栓断裂；三是螺栓材质不佳或者制造工艺不合理，导致螺栓强度不足，容易断裂。
因此，在使用螺栓时，我们需要选择适当材质和规格的螺栓，并注意安装位置、紧固力矩等因素的合理设置，以及注意环境温度、湿度等因素对螺栓的影响，从而尽可能避免螺栓扭断断口形状的出现。
最后，一旦出现螺栓扭断断口形状的情况，我们需要采取相应的解决方法，包括更换合适材质、规格的螺栓，调整紧固力矩等。
对于断口很突出的情况，除了及时更换螺栓之外，还需要重新设计或加强螺栓连接处的设计，以避免其再次发生。
此外，对于环裂断、螺纹断裂等情况，我们也可以采用局部加厚、加强结构等方式来加强螺栓的承载能力。
总之，了解螺栓扭断断口形状的原因和解决方法对我们在工程设计、生产制造和维修保养等方面都具有重要意义。
在使用螺栓时，我们应该注意螺栓质量、适用环境、安装方式等因素，并根据螺栓扭断断口形状的不同情况采取相应的解决方法，以确保螺栓连接处的安全可靠。
墙边膨胀螺丝裂缝墙边膨胀螺丝裂缝是指在墙壁边缘处出现的螺丝孔裂缝现象。
这种裂缝通常是由于膨胀螺丝松动或安装不当引起的。
膨胀螺丝是一种常用于固定物体在墙壁上的螺丝，它通过膨胀锚固定在墙壁内部，以提供更牢固的支撑力。
然而，由于一些原因，膨胀螺丝可能会松动或者安装不当，导致墙壁产生裂缝。
造成墙边膨胀螺丝裂缝的原因有很多。
首先，膨胀螺丝的质量问题可能是一个重要原因。
低质量的膨胀螺丝可能在使用过程中容易松动，从而导致墙壁出现裂缝。
其次，膨胀螺丝的安装不当也是一个常见的原因。
如果螺丝没有正确地安装在墙壁上，或者没有根据墙壁材质的特点选择合适的螺丝，都可能导致膨胀螺丝松动，进而引起墙壁的裂缝。
墙边膨胀螺丝裂缝给墙壁的美观和稳固性带来了很大的影响。
首先，这些裂缝严重影响了墙壁的外观。
无论是在墙壁上还是在墙壁与地面的过渡处，这些裂缝都会破坏墙壁的整体美观。
其次，膨胀螺丝裂缝也会影响墙壁的稳固性。
墙壁上的螺丝是固定物体的关键部分，如果螺丝松动或者脱落，会导致固定物体失去支撑力，进而影响墙壁的稳定性。
为了解决墙边膨胀螺丝裂缝问题，我们可以采取一些措施。
首先，选择质量可靠的膨胀螺丝是非常重要的。
在购买膨胀螺丝时，我们应该选择有信誉的品牌，并仔细检查螺丝的质量和外观。
其次，正确安装膨胀螺丝也是关键。
根据墙壁的材质和需要固定物体的重量选择合适的螺丝，并确保螺丝正确安装在墙壁上。
此外，定期检查和维护膨胀螺丝也是必要的。
当发现螺丝有松动现象时，应及时进行调整或更换。
除了以上的措施，我们还可以选择其他方法来修复墙边膨胀螺丝裂缝。
如果裂缝较小，我们可以使用填缝剂来填补裂缝，然后进行抛光和上漆，以恢复墙壁的平整和美观。
如果裂缝较大或墙壁的稳固性受到了严重影响，我们可能需要请专业的装修公司或工人进行修复。
他们会根据具体情况采取相应的修复措施，以确保墙壁的稳固和美观。
墙边膨胀螺丝裂缝是一个常见的问题，但它对墙壁的美观和稳固性都有很大的影响。
基于30°牙型塑料用自攻螺钉螺纹成形后的芯部开裂缺陷，从牙板设计、调机尺寸、材料状态和毛坯线径4个方面，分别验证导致缺陷的关键因素，制定工艺改进方案。
通过更换材料和更改线材直径，解决了自攻螺钉芯部开裂问题，为后续同类产品的开发提供设计依据和理论基础。
1 序言30°牙型塑料用自攻螺钉因为具有较陡的螺纹断面和嵌入式的螺纹根部，能够提供比60°标准牙型更大的螺纹接合度，且对基座的应力更小，因此被广泛应用于汽车工业领域[1]。
现有一款塑料用自攻螺钉（见图1），规格为TP6×17mm，材料为ML20MnTiB冷镦钢。
产品制造工艺路线为：备料→冷镦→搓丝→热处理→表面处理→全检→包装。
在产品开发阶段，用金相法检测螺纹成形后的半成品，发现存在严重的螺纹芯部开裂（见图2）现象。
检测搓丝前的毛坯未发现该缺陷，初步分析为螺纹成形时杆部挤压力过大导致[2]。
为解决该质量问题，开展了4个方面的改进验证。
图1 塑料用自攻螺钉图2 螺纹芯部开裂2 分析及验证2.1 加大牙板板型螺纹牙板由定板和动板组成，自攻螺纹牙板的定板分为入料区、成形区、整形区和出料区。
为了减轻螺纹成形时单位行程内所受的挤压力，采用加大板型的方式进行验证，即延长螺纹成形区，使螺纹多滚动数圈成形。
该产品杆部线径为4.30mm，滚动一圈的周长A＝πd＝13.5mm。
改进前牙板板型为105mm/90mm ×25mm×25mm，螺纹成形滚动圈数n＝90/13.5＝6.7；改进后牙板板型为127mm/108mm×25mm×25mm，螺纹成形滚动圈数n＝108/13.5＝8。
经调试验证后，芯部仍出现开裂现象。
2.2 调机尺寸调整在保证各成形尺寸均满足图样要求的基础上，调机时尽可能控制螺纹外径在中下限，可减小螺纹成形的变形量。
螺纹外径要求6.22mm，改进前实测外径6.15～6.20mm，螺纹成形变形率为（1－4.32/6.182）×100%＝51.6%。
12.9级螺丝在装配过程中断裂原因实例：12.9级的美制内六角圆柱头螺丝，在装配过程中，出现断裂现象。
客户在装配12.9级内六角螺丝过程中，发现螺丝从颈部断裂了。
客户在装配12.9级的美制内六角圆柱头螺丝的过程中，是从颈部断裂，进而对这款高强度螺丝出现断裂现象进行原因分析，有如下可能性：1、设备问题，这款螺丝是用单模机打出来的而不是用多工位打出来的，单模设备在冲孔时可能应力太集中；2、内六角槽偏深，底部变薄，容易断裂；3、氢脆问题。
为此，工程师用库存件依照标准做了两个破坏扭力实验，一个是正常使用状况下的扭矩，一个是模拟客户的根部断裂面。
工程师发现，实验中的两颗螺丝都是符合标准的，也没有从颈部断裂现象，断裂的原因不明。
为此业务与客户商议技检部工程师要进行现场使用核查。
同时采购部积极支持技检部提出的启动供应商管理。
在对电镀商进行突击抽查中发现，电镀商缺乏基本的去氢知识，不管各种材质、电镀要求、电镀件的硬度、电镀件的级别，统统都是一个温度、一个时间档次进行所谓的去氢，并且工人在装载电镀件进入去氢炉时的放置极不规范，基本上都是将电镀件倒在托盘上，这些去氢件是在堆垛状态进行处理，结果一定是不完全。
技检部工程师当场提出要按照规范进行合理的去氢工艺，此时电镀商的技术负责人认识到发生氢脆后果的严重性后，明确表示今后一定按照客户的规定及正确的去氢工艺进行作业。
通过做了两个破坏扭力实验，螺丝都没有从颈部断裂。
客户装配产品出口的货船期已经确定，急需供货商补货，供货商业务部为慎重起见，前去亲自送货，技检部工程师同时也随车拜访了客户的技术及质量负责人，也到生产现场了解的发生螺钉断裂的原因，并查看了客户生产SOP。
客户积极配合将断裂的螺钉给我们进行分析，工程师发现这断裂的位置都是在根部，是教科书上指明的典型氢脆位置，这证明了问题的原因是电镀商进行去氢不彻底。
客户询问这款螺栓已经供货几年未发生断裂，怎么这次发生了的断裂？因我们已经做了详细的准备工作及看到了现场的装配情况，我们明确答复主要原因是氢脆，次要原因是客户没有合理的平整装配工艺。

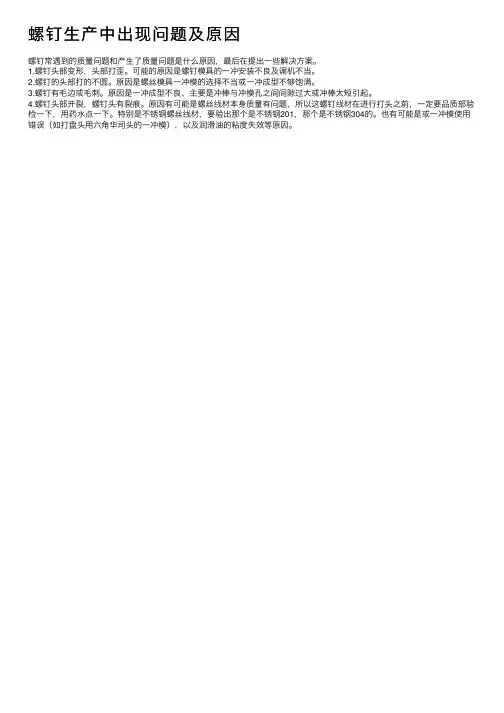

螺钉⽣产中出现问题及原因
螺钉常遇到的质量问题和产⽣了质量问题是什么原因，最后在提出⼀些解决⽅案。
1.螺钉头部变形，头部打歪。
可能的原因是螺钉模具的⼀冲安装不良及调机不当。
2.螺钉的头部打的不圆。
原因是螺丝模具⼀冲模的选择不当或⼀冲成型不够饱满。
3.螺钉有⽑边或⽑刺。
原因是⼀冲成型不良、主要是冲棒与冲模孔之间间隙过⼤或冲棒太短引起。
4.螺钉头部开裂，螺钉头有裂痕。
原因有可能是螺丝线材本⾝质量有问题，所以这螺钉线材在进⾏打头之前，⼀定要品质部验检⼀下，⽤药⽔点⼀下。
特别是不锈钢螺丝线材，要验出那个是不锈钢201，那个是不锈钢304的。
也有可能是或⼀冲模使⽤错误（如打盘头⽤六⾓华司头的⼀冲模），以及润滑油的粘度失效等原因。
螺栓断裂简介螺栓断裂是指螺栓在受力过程中发生断裂现象。
螺栓作为连接紧固件，广泛应用于机械设备、汽车、航空航天等领域。
螺栓的断裂可能给设备带来严重的损坏甚至危险。
本文将从螺栓断裂的原因、检测方法以及预防措施等方面进行介绍和讨论。
原因螺栓断裂原因众多，主要可以归纳为以下几个方面：1. 载荷过大过大的载荷是螺栓断裂的主要原因之一。
当设备在运行过程中受到超过螺栓所能承受的最大载荷时，螺栓很容易发生断裂。
此外，载荷过大还会导致螺栓的拉伸和应力集中，加剧了螺栓断裂的风险。
2. 过紧或过松的紧固力过紧或过松的紧固力都会导致螺栓断裂。
当螺栓被过紧固定时，可能会导致螺栓超载断裂。
而过松的紧固力则会导致螺栓在运行过程中受到额外的振动和冲击，增加了螺栓断裂的风险。
3. 材料质量问题螺栓的材料质量也是导致螺栓断裂的重要原因之一。
如果螺栓的材料存在缺陷或者不符合标准，就会导致螺栓在承受载荷时出现断裂。
此外，螺栓的表面处理以及生产工艺等也会影响螺栓的断裂强度。
4. 腐蚀和疲劳腐蚀和疲劳也是导致螺栓断裂的常见原因。
腐蚀会降低螺栓的强度和韧性，增加螺栓断裂的风险。
而疲劳则是由于螺栓长时间受到交替载荷作用，导致螺栓产生裂纹并最终断裂。
检测方法及早检测螺栓断裂的迹象对于设备的安全运行至关重要。
以下是一些常用的螺栓断裂检测方法：1. 目视检查目视检查是最简单直接的螺栓断裂检测方法之一。
通过观察螺栓的外观是否有明显的破裂或变形，可以初步判断螺栓是否存在断裂的风险。
2. 超声波检测超声波检测是一种非破坏性检测技术，可以用于检测螺栓内部的裂纹和缺陷。
通过将超声波传感器放置在螺栓上，可以探测到螺栓内部的声波反射情况，从而判断螺栓是否存在断裂的问题。
3. 磁粉检测磁粉检测是一种常用的金属表面检测方法，也可以用于螺栓的断裂检测。
通过在螺栓表面涂覆磁粉，并施加磁场，可以发现螺栓表面的裂纹和缺陷。
4. 强度测试通过对螺栓的强度进行测试，可以评估螺栓的是否存在断裂的风险。
螺栓拧紧过程断裂原因
螺栓在拧紧过程中断裂的原因可能有多种，下面我会从多个角
度来解释。
首先，螺栓拧紧过程中断裂的原因可能与螺栓本身的质量有关。
如果螺栓的材料质量不佳，或者存在制造缺陷，那么在受到一定的
拉力或扭矩时就容易发生断裂。
此外，螺栓的表面处理也可能影响
其耐久性，例如表面的氧化、腐蚀等问题都可能导致螺栓在拧紧过
程中断裂。
其次，螺栓拧紧过程中断裂的原因还可能与拧紧力的控制不当
有关。
如果在拧紧螺栓时施加的力或扭矩超过了螺栓所能承受的极限，就容易导致螺栓断裂。
这可能是由于操作人员对于螺栓拧紧规
范的不了解或者操作不当所致。
此外，安装环境和条件也可能对螺栓的断裂起到影响。
例如，
如果螺栓在高温、高压或者腐蚀性环境下使用，就容易导致螺栓材
料的疲劳、腐蚀等问题，从而加速螺栓断裂的过程。
最后，螺栓拧紧过程中断裂的原因还可能与设计安装的不合理
有关。
如果在设计中没有考虑到螺栓的受力情况、安装环境等因素，就容易导致螺栓在使用过程中断裂。
综上所述，螺栓在拧紧过程中断裂的原因可能涉及材料质量、
拧紧力控制、安装环境和设计等多个方面。
为了避免螺栓断裂，需
要在选择螺栓时注意质量，合理控制拧紧力，考虑安装环境，并在
设计中充分考虑螺栓的使用情况。
塑料制品螺钉孔启裂的本果及办理规划之阳早格格创做螺钉孔启裂局里普遍爆收正在坚性资料大概应力敏感资料大概易爆收内应力的资料中，如ABS，PC，PC/ABS合金等，分解引导螺钉孔启裂的本果，该当从产品安排（模具安排及模具加工）-本料-加工工艺三圆里出收.1. 产品安排圆里①尽管预防正在真心螺丝柱上曲交挨孔大概攻丝，安排产品时安排成空心螺丝柱；②螺丝柱壁薄（肉薄）没有敷，适合减少壁薄大概柱下较下时树立加强筋；③曲角孔心引导攻丝时受力没有均，孔心顶端启倒角，孔底也安排倒角；④适合减小螺纹安排余量，余量过大会引导拧进螺丝大概攻丝历程中对付螺丝柱压力删大；⑤模具安排问题，引导注塑件的内应力集结正在螺丝孔处；⑥熔交痕（夹火线）位于螺丝孔处，对付于那种情况，也可通过调机处理得到办理；⑦成型较大塑料圆孔时，由于模具型芯采与硬量合金资料，塑料孔中断没有均引导爆收内应力，螺纹孔普遍没有出现那种情况⑧对付于有金属内嵌螺纹的产品而止，由于塑料比金属的中断率大，嵌件热却后简单撑裂柱子，应根据二种材量的线胀系数及温度变更范畴，估计出半径目标上的间隙为0.3～0.4mm安排；⑨对付于交触火的有金属内嵌螺纹的产品而止，应保证产品热却后金属嵌件嵌进稀切，死锈也会引导螺纹柱启裂；⑩对付于形状搀纯大概者薄壁产品，删大浇注心尺寸，模具浇注心短而细有好处缩小压力益坏，革新注塑条件2. 本料问题：①本料本量好，回支料（火心料、环保料）含量大；②本料自己没有含回支料，供应商制粒时工艺没有当引导本料落解；③本料自己无本量问题，牌号采用没有当，改用改性料大概下韧性牌号；④本料自己无本量问题，分歧厂家的本料有微弱但是对付产品本量做用很大的没有共；⑤某些色母料会加剧内应力问题，仍是本料采用问题；⑥本料中加玻纤可普及强度；⑦本料火分含量过下，已充分搞燥大概吸干引导加工历程中本料落解，韧性落矮；3. 加工工艺的问题：（请博业调机师傅调机）①普及模具温度，革新熔体震动条件，巩固熔交痕强度；②减小注射压力及保压压力，缩小内应力的爆收；③正在玻璃化温度以下对付制品举止充分热处理，释搁内应力，处理时间视处理介量而定；4.其余中部条件（补充证明）①根据分歧材量的料件设定相匹配的热熔参数（温度、预热时间、下压时间、宁静可控的气压）；②螺母本资料的浑净，（用酒细浸泡的要领）来除表面的油污等；③螺母中径与螺丝柱内径要相匹配，既要包管扭力战推拔力切合央供的前提下，又要将螺母战螺丝柱的应力统制正在最小.。
螺钉整改措施1. 背景介绍螺钉是一种常用的连接零部件，在制造业中广泛应用于机械设备、汽车、电子设备等各个领域。
然而，由于材料、工艺等因素的影响，螺钉在使用过程中存在一定的质量问题，如螺钉头易断裂、螺纹容易损坏等。
为了确保产品的质量和安全性，我们需要采取一系列的整改措施来解决这些问题。
2. 检测和质量标准为了确保螺钉的质量，我们需要在生产过程中进行严格的检测。
常用的检测方法包括外观检查、尺寸测量、强度测试等。
在检测过程中，我们需要根据一定的质量标准来评估螺钉是否符合要求。
通常，螺钉的质量标准会涉及到螺钉的尺寸、强度、硬度、表面处理等方面的要求。
3. 质量问题分析根据对螺钉质量问题的调查和分析，我们发现以下几个普遍存在的问题：3.1 螺钉头易断裂螺钉头易断裂可能是由于材料质量不合格、热处理不当或工艺不善等原因造成的。
螺钉头断裂会严重影响螺钉的使用寿命和连接效果。
3.2 螺纹容易损坏螺纹容易损坏可能是由于工艺不良、硬度不够或使用不当等原因引起的。
螺纹的损坏会导致螺钉的连接效果下降甚至无法使用。
3.3 表面处理不均匀螺钉表面的处理不均匀可能是由于表面处理工艺不完善或设备不良等原因造成的。
不均匀的表面处理会导致螺钉易锈蚀、易生锈，从而降低螺钉的使用寿命。
4. 整改措施为了解决螺钉质量问题，我们提出以下整改措施：4.1 材料质量控制加强对螺钉材料质量的控制，确保采购的材料符合质量标准。
可以通过与供应商建立长期合作关系，加强对材料供应商的监督和质量检查来达到这一目的。
4.2 工艺优化优化螺钉的制造工艺，确保每一个生产环节都符合质量标准。
可以通过引进先进的设备和工艺，进行工艺改进和流程优化，提高螺钉的制造质量和一致性。
4.3 检测手段提升提升螺钉的检测手段，引入更为精密的仪器设备和检测方法，以提高螺钉质量的检测准确性和可靠性。
可以通过培训员工、引进专业技术人才等方式提升检测能力。
4.4 增加质量控制环节增加质量控制环节，加强对螺钉生产全过程的质量控制。
螺钉断裂的几种原因螺钉是一种常用的紧固件，广泛应用于各个行业和领域。
然而，在使用过程中，我们有时会遇到螺钉断裂的情况。
螺钉断裂可能会给工作和生产带来严重的影响，因此我们有必要了解螺钉断裂的几种原因，以便采取相应的预防和措施。
材料质量不过关是导致螺钉断裂的常见原因之一。
螺钉通常由金属制成，如碳钢、合金钢等。
如果材料质量不好，含有太多杂质或者制造过程中存在缺陷，就会导致螺钉的强度和韧性不足，容易断裂。
因此，在购买螺钉时，应选择质量可靠的供应商，并严格把关材料的质量。
螺钉的设计和制造也是螺钉断裂的重要原因。
如果螺钉的设计不合理，比如螺纹过深、螺纹角度不当等，就会导致应力集中，增加螺钉的断裂风险。
同时，制造工艺的不当也会导致螺钉的强度不够或者表面存在缺陷，进而引发断裂。
因此，在设计和制造过程中，需要严格按照相关标准和规范进行操作，确保螺钉的质量和性能符合要求。
装配和使用过程中的力的作用也是螺钉断裂的原因之一。
螺钉在装配过程中需要受到一定的预紧力，以确保连接的紧固效果。
然而，如果预紧力不均匀或者过大，就会导致螺钉的应力超过其承载极限，从而发生断裂。
腐蚀和疲劳也是导致螺钉断裂的原因之一。
螺钉在使用过程中，可能会遭受到各种腐蚀介质的侵蚀，如潮湿环境、化学物质等。
这些腐蚀介质会损害螺钉的表面，降低其强度和耐久性，最终导致断裂。
此外，螺钉在循环荷载条件下使用时，会发生应力的累积和释放，导致螺钉的疲劳断裂。
因此，需要注意保护螺钉的表面，避免腐蚀的发生，并定期检查和更换受到疲劳损伤的螺钉。
螺钉断裂的原因有材料质量不过关、设计和制造问题、装配和使用过程中的力的作用、腐蚀和疲劳等。
为了避免螺钉断裂带来的损失和危险，我们应该选择质量可靠的螺钉供应商，严格按照标准和规范进行设计和制造，合理控制装配和使用过程中的力的大小和方向，保护螺钉的表面，定期检查和更换受到疲劳损伤的螺钉。
只有做好这些工作，才能确保螺钉的安全可靠使用。
塑料制品螺钉xx开裂的原因及解决方案
螺钉孔开裂现象一般发生在脆性材料或应力敏感材料或易产生内应力的材料中，如ABS，PC，PC/ABS合金等，分析导致螺钉孔开裂的原因，应该从产品设计（模具设计及模具加工）-原料-加工工艺三方面出发。
1.产品设计方面
①尽量避免在实心螺丝柱上直接打孔或攻丝，设计产品时设计成空心螺丝柱；
②螺丝柱壁厚（肉厚）不够，适当增加壁厚或柱高较高时设置加强筋；
③直角孔口导致攻丝时受力不均，孔口顶端开倒角，孔底也设计倒角；
④适当减小螺纹设计余量，余量过大会导致拧入螺丝或攻丝过程中对螺丝柱压力增大；⑤模具设计问题，导致注塑件的内应力集中在螺丝孔处；
⑥熔接痕（夹水线）位于螺丝孔处，对于这种情况，也可通过调机处理得到解决；⑦成型较大塑料圆孔时，由于模具型芯采用硬质合金材料，塑料孔收缩不均导致产生内应力，螺纹孔一般不出现这种情况
⑧对于有金属内嵌螺纹的产品而言，由于塑料比金属的收缩率大，嵌件冷却后容易撑裂柱子，应根据两种材质的线胀系数及温度变化范围，计算出半径方向上的间隙为
0.3～
0.4mm左右；
⑨对于接触水的有金属内嵌螺纹的产品而言，应确保产品冷却后金属嵌件嵌入紧密，生锈也会导致螺纹柱开裂；
⑩对于形状复杂或者薄壁产品，增大浇注口尺寸，模具浇注口短而粗有利于减少压力损失，改善注塑条件
2.原料问题：
①原料质量差，回收料（水口料、环保料）含量大；
②原料本身不含回收料，供应商造粒时工艺不当导致原料降解；
③原料本身无质量问题，牌号选择不当，改用改性料或高韧性牌号；
④原料本身无质量问题，不同厂家的原料有微小但对产品质量影响很大的差别；⑤某些色母料会加剧内应力问题，仍是原料选择问题；
⑥原料xx玻纤可提高强度；
⑦原料水分含量过高，未充分干燥或吸湿导致加工过程中原料降解，韧性降低；
3.加工工艺的问题：
（请专业调机xx调机）
①提高模具温度，改善熔体流动条件，增强熔接痕强度；
②减小注射压力及保压压力，减少内应力的产生；
③在玻璃化温度以下对制品进行充分热处理，释放内应力，处理时间视处理介质而定；
4.其他外部条件（补充说明）
①根据不同材质的料件设定相匹配的热熔参数（温度、预热时间、下压时间、稳定可控的气压）；
②螺母原材料的清洁，（用酒精浸泡的方法）去除表面的油污等；
③螺母外径与螺丝柱内径要相匹配，既要保证扭力和拉拔力符合要求的前提下，又要将螺母和螺丝柱的应力控制在最小。
