苏科版九年级上物理同步提高必刷题训练第13章电路初探13.4电压和电压表的使用◆要点1 电压（1）电压作用：使自由电荷定向移动形成电流，是形成电流的原因。

（2）电源：提供电压的装置，维持正负极间有一定的电压。

（3）单位：国际单位伏特，简称伏，符号：V 常用单位：千伏（kV）、毫伏（mV）、微伏（μV）换算关系：1kV＝1000V1V＝1000mV1mV＝1000μV。

（4）获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是通路。

（5）常识：一节干电池的电压1.5V，一节蓄电池的电压2V，家庭电路的电压220V。

◆要点2 电压表（1）了解电压表：①作用：测量电路中电压的大小；②接法：有三个接线柱，要正进负出。

③量程：0—3V和0—15V两个量程。

（2）使用：①电压表要并联在被测用电器两端；②接线柱的接法要正确，使电流从正接线柱流入，从负接线柱流出；③被测电流不要超过最大量程；在不知被测电流的大小时，应采用试触法选择量程；④电流表可以直接连到电源两极，此时测量的是电源电压。

⑤测量前要调零，使指针指在零刻度线处。

（3）试触法选择电压表量程几种现象：①指针不偏转，可能电路断路，也可能连接不正确，应逐一排查；②使用“试触法”时，偏转过大，说明量程选择过小，偏转小，说明量程选择过大。

③指针反向偏转，是由于“+”“-”接线柱接反，应调换。

（4）读数：①明确电压表所选量程；②确定电流表的分度值（一个小格代表多少）；③被接通电路后，看看表针向右总共偏过多少小格；④电流表的指针没有正对某一刻度，在两个刻度之间，这时指针靠近那个值就读那个值。

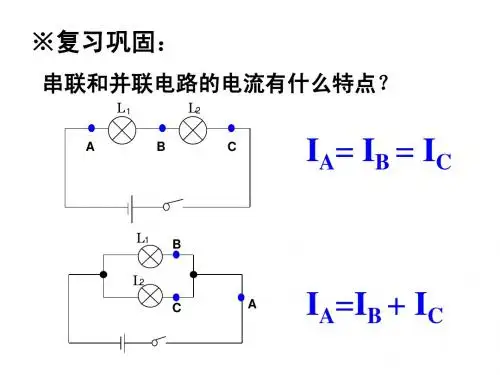

◆要点3 串、并联电路的电压规律（1）串联电路：串联电路中，电路两端的总电压等于各部分电路两端电压之和，即U=U1+U2+……+Un （2）并联电路：并联电路中，电路两端的总电压与各支路两端的电压相等，即U=U1=U2=……=Un。

Δ基础题系列◆1.（2019·成都）如图所示,将手机充电器插人家庭电路插座中,即可为手机充电。

电压表的使用方法电压表是一种用来测量电压的仪器。

在电子工程、电力系统、实验室和其他相关领域中，电压表是必不可少的工具之一。

本文将介绍电压表的基本使用方法和注意事项。

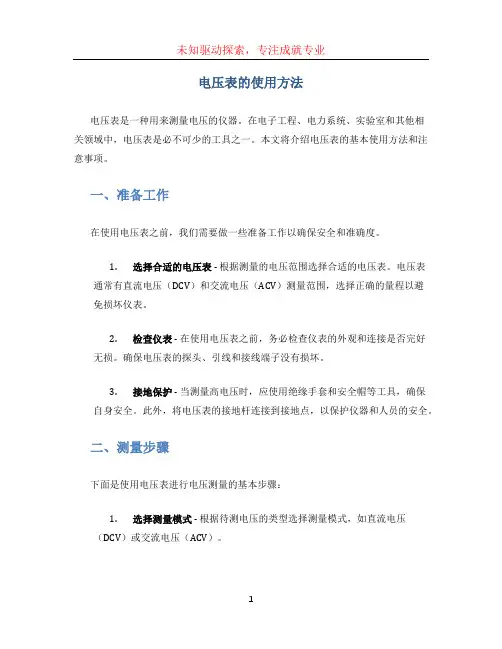

一、准备工作在使用电压表之前，我们需要做一些准备工作以确保安全和准确度。

1.选择合适的电压表 - 根据测量的电压范围选择合适的电压表。

电压表通常有直流电压（DCV）和交流电压（ACV）测量范围，选择正确的量程以避免损坏仪表。

2.检查仪表 - 在使用电压表之前，务必检查仪表的外观和连接是否完好无损。

确保电压表的探头、引线和接线端子没有损坏。

3.接地保护 - 当测量高电压时，应使用绝缘手套和安全帽等工具，确保自身安全。

此外，将电压表的接地杆连接到接地点，以保护仪器和人员的安全。

二、测量步骤下面是使用电压表进行电压测量的基本步骤：1.选择测量模式 - 根据待测电压的类型选择测量模式，如直流电压（DCV）或交流电压（ACV）。

- DCV：直流电压模式，用于测量直流电源和电池等。

- ACV：交流电压模式，用于测量交流电源和电路等。

2.连接电压表 - 将电压表的探头正确连接到测试电路中。

注意，红色探头连接到正极，黑色探头连接到负极。

3.选择合适的量程 - 根据待测电压的范围选择合适的量程。

如果测试电压超出了所选量程，应选择更大的量程来避免损坏仪表。

4.操作电压表 - 打开电压表，等待其稳定后进行读数。

在读取电压值之前，确保电压表的指针或数字显示稳定并且不抖动。

5.读取电压值 - 根据电压表的刻度盘或数字显示读取测量值。

注意单位是伏特（V）或千伏（kV）。

三、注意事项在使用电压表时，需要注意以下事项以确保测量的准确度和安全性：1.避免超负荷 - 在测量电压时，确保电压表的量程可以覆盖待测电压范围。

过高的电压会导致仪表损坏。

2.防止短路 - 在接线时，确保探头之间没有直接接触，以免发生短路。

短路可能会导致电压表损坏或者对测量电路产生影响。

3.注意电压类型 - 根据待测电压的类型选择合适的测量模式。

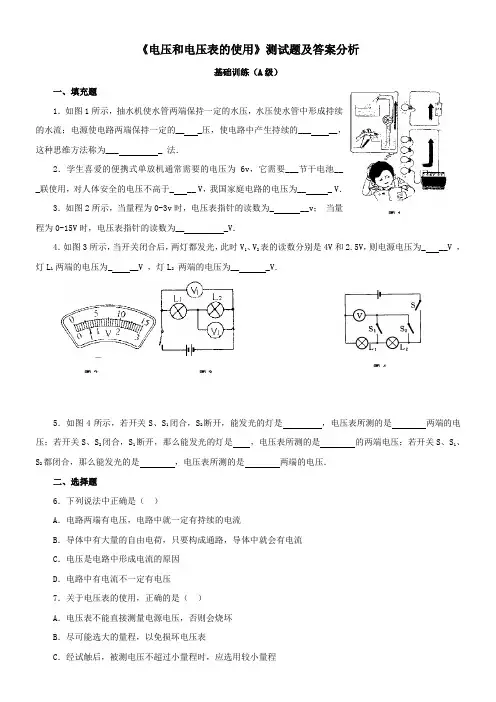

《电压和电压表的使用》测试题及答案分析基础训练（A 级）一、填充题1．如图1所示，抽水机使水管两端保持一定的水压，水压使水管中形成持续的水流；电源使电路两端保持一定的__ _压，使电路中产生持续的___ __，这种思维方法称为___ _ 法．2．学生喜爱的便携式单放机通常需要的电压为 6v ，它需要___节干电池__ _联使用，对人体安全的电压不高于_ __ V ，我国家庭电路的电压为__ _ V ．3．如图2所示，当量程为0-3v 时，电压表指针的读数为_ __v ； 当量程为0-15V 时，电压表指针的读数为__ _V ．4．如图3所示，当开关闭合后，两灯都发光，此时V 1、V 2表的读数分别是4V 和2.5V ，则电源电压为_ __V ，灯L 1 两端的电压为_ __V ，灯L 2 两端的电压为__ _V ．5．如图4所示，若开关S 、S 1闭合，S 2断开，能发光的灯是 ，电压表所测的是 两端的电压；若开关S 、S 2闭合，S 1断开，那么能发光的灯是 ，电压表所测的是 的两端电压；若开关S 、S 1、S 2都闭合，那么能发光的是 ，电压表所测的是 两端的电压．二、选择题6．下列说法中正确是（ ）A ．电路两端有电压，电路中就一定有持续的电流B ．导体中有大量的自由电荷，只要构成通路，导体中就会有电流C ．电压是电路中形成电流的原因D ．电路中有电流不一定有电压 7．关于电压表的使用，正确的是（ ） A ．电压表不能直接测量电源电压，否则会烧坏 B ．尽可能选大的量程，以免损坏电压表C ．经试触后，被测电压不超过小量程时，应选用较小量程图1图2 图3图4D．电压表接入电路时，不用考虑“+”“—”接线柱的接法8．在图5所示电路中，开关闭合后，会出现的后果是（）A．电流表与电压表被烧坏B．电流表与电压表都不会被烧坏C．只有电压表会被烧坏D．只有电流表会被烧坏三、作图、实验与探究题9．如图6所示，按照电路图，将实物图连接起来．10．在“用电压表测电压”的实验中，某同学进行了以下的步骤A．根据电路图正确连接电路；B．正确读出所测量的电压数据，并记录；C．熟悉电压表的量程和正确读数方法；D．根据记录总结串联电路和并联电路的电压关系以上步骤按合理的顺序排列是_______。

电压表的使用方法_数字电压表的使用方法图解
电压表是一种进行电压大小测量的仪表产品，具有性能稳定、测量精确度高、维护简便、可靠性高、使用灵活等优点。

用户使用产品时需要掌握正确的使用方法，下面小编就来具体介绍一下电压表正确使用方法，希望可以帮助到大家。

电压表的使用方法一、电压表的连接方法：
（1）：观察指针是否指在“零”刻度线处，若没有，需要调节调零按钮先将指针调“零”。

（2）：电压表必须和被测用电器并联。

注意
1、如果电压表和被测用电器串联，会导致电压表的示数等于电源电压，小灯泡不发光。

2、可以将电压表直接接在电源两级之间，这样可以测出电源的电压值。

（3）必须让电流从电压表的正极（红色接线柱）进入，再从负极（黑色接线柱）流出。

注意：如果电压表的正负极接反，指针会反转。

（4）：必须正确选择电压表的量程。

注意：
1：再能估测电压大小的情况，先估测，在选择合适的量程。

2：无法估测时，利用试触法选量程。

试触法选量程的具体操作方法：
（1）：首先接0—15v的量程，将开关迅速闭合并断开，眼睛观察指针是否超过最大量程的刻度线，若超过需要换用更大量程的电压表。

（2）：如果指针的偏转没有超出量程，但电压表示数大于3v，应接0—15v 的量程。

（3）：如果电压表示数小于3v，应接0—3v 的量程。

二、电压表的读数：
（1）：明确所选电压表的量程。

（根据所接线来判断）
（2）：看清每个量程的分度值：0—3v 的量程，分度值是0.1v。

0—15v的量程，分度值是0.5v。

电压及电压表的使用一、电压是使电荷定向移动形成电流的原因，电源是提供电压的装置。

电压用字母U表示，单位伏特（科学家的名字），简称伏，用V表示。

二、常见的电压大小：一节干电池1.5V 学生实验蓄电池2V人体安全电压24V 家庭电路电压220V 动力电路电压380V三、电压表：用来测量一段电路两端电压的仪表叫电压表，用符号○V表示。

1、电压表的结构：表盘三个接线柱“-、3、15”，接“-、3”两个接线柱，量程为0-3V，分度值为0.1V；接“-、15”两个接线柱，量程为0-15V，分度值为0.5V2、电压表的使用规则①电压表要并联在电路中：测量哪一部分电路两端的电压，必须把电压表和这部分电路两端并联。

②“＋”“－”接线柱的接法要正确:连接电压表的接线柱时，必须让电流从“正”接线柱流入，从“负”接线柱流出。

③被测电压不能超过电压表的量程：电压表的量程是电压表允许测量的电压的最大值，如果超过了量程，会使指针偏转到右侧没有刻度的位置，导致电压表损坏。

先用大量程试触，确定合适量程○4电压表在电路中相当于断开的电键可以直接接在电源两段3、电压表与电流表比较比较电压表电流表用途测量电路两端的电压测量电路中的电流符号连接方法并联在被测电路的两端串联在被测电路中与电源相接可以直接并联在电源两极上绝对不能不经过用电器直接连到电源两极上相同点使用前要调零，弄清量程、分度值；使用时都要使电流从正接线柱流入、负接线柱流出，都要选择合适量程，都要等指针稳定时再读数值，不能估计出电流值、电压值时可用试触法判断是否超过量程四、串、并联电路电压规律1、串联电路两端的总电压等于各部分电路两端的电压之和，即U＝U1＋U2＋…＋U n。

2、并联电路两端的总电压等于各支路两端的电压，即U＝U1＝U2＝…＝U n。

仪表。

电压表的使用方法：一、电压表的连接方法：（1）：观察指针是否指在“零”刻度线处，若没有，需要调节调零按钮先将指针调“零”。

（2）：电压表必须和被测用电器并联。

注意1.如果电压表和被测用电器串联，会导致电压表的示数等于电源电压，小灯泡不发光。

2．可以将电压表直接接在电源两级之间，这样可以测出电源的电压值。

（3）必须让电流从电压表的正接线柱（红色）进入，再从负接线柱（黑色）流出。

（正接线柱靠近电源正极，负接线柱靠近电源负极）注意：如果电压表的正负极接反，指针会反转。

（4）：必须正确选择电压表的量程。

注意：1：再能估测电压大小的情况，先估测，在选择合适的量程。

2：无法估测时，利用法选量程。

试触法选量程的具体操作方法：（1）：首先接0—15v的量程，将开关迅速闭合并断开，眼睛观察指针是否超过最大量程的刻度线，若超过需要换用更大量程的电压表。

（2）：如果指针的偏转没有超出量程，但电压表示数大于3V，应接0—15V的量程。

（3）：如果电压表示数小于3V，应接0—3V 的量程。

二、电压表的读数：（1）：明确所选电压表的量程。

（根据所接线来判断）（2）：看清每个量程的分度值：0—V 的量程，分度值是V；0—V的量程，分度值是V。

（3）：读出示数.(明确指针向右偏转的格子数)注意：：先读大格，再读小格。

提醒：同一刻度线处，大量程的示数等于小量程示数的倍。

:三、认识电压表理想电压表的电阻无穷大，电流无法通过，相当于断开。

近似看作断路。

用法1：电压表直接接在电源两级之间，可以测出电源的电压值用法2：串联电路中只有一个用电器，用电压表与用电器串联测出用电器的电压，与电源电压相等用法3：串联电路中有两个用电器，电压表与哪个用电器并联就测哪个用电器的电压串联电路也成为：电路，即易考点：结论：电压表不能同时测和的电压用法4：电压表测并联电路电压并联电路电压的特点：用法5：电路故障及现象：电压表串联在电路中现象：电压表示数；灯泡：；电流表：用法6：接线柱问题。

苏科版九年级上册第十三章《电路初探》13.4电压和电压表的使用【知识梳理】一、电压1．概念：电路中之所以有电流的形成是由于电路两端存在着电压，电压促使自由电荷定向移动形成电流，也就是说，电压是形成电流的原因。

之前我们把电流比作水流，水能流动是因为管道两端的水压不相同，也就是管道两端有压力差，水将从水压大的位置流向水压小的位置。

为了方便理解，我们可以把电压类比为管道两端的压力差，有了电压，电流才能流动起来。

就像图中的管道构成连通器，当阀门打开时，抽水机依靠不断地抽水才能维持着管道两端地压力差，电源也是通过消耗其他能量来维持正负极间有一定的电压。

2．电压的符号：U3．单位：伏特V(国际单位)。

千伏kV、毫伏mV。

单位换算：1V=103kV=103mV4．对电压的理解：电压是存在于两点之间的一个概念，因此，可以说某两点间的电压，某用电器两端的电压，但只说某点的电压或某用电器的电压是不规范的。

5．常见的电压：一节干电池1.5V；一节蓄电池2V；家庭电路220V；对人体安全的电压不高于36V。

注意：电池用久了，电压会降低。

二、电压表1．用途：测量电路中某两点间的电压。

2．电压表的结构3．电压表的刻度及量程电压表刻度盘共有30个宽度均匀的小格，每一小格表示的电压为量程的1 30。

（1）量程一：0～3V，对应刻度盘下方的数字，分度值为3÷30=0.1V；（2）量程二：0～15V，对应刻度盘上方的数字，分度值为15÷30=0.5V。

4．电压表使用注意事项：（1）使用前要检查指针是否指零，如有偏差，要用螺丝刀旋转表盘上的调零旋钮，将指针调零。

（2）需要测哪两点间的电压，就把电压表的正负接线柱接到那两点上，也就是说必须要把电压表与被测量对象并联在电路中，使电流从正接线柱流入电压表，从“—”流出，仍简记为“正进负出”。

（3）被测电压的大小不能超过电压表的量程，否则会烧坏电压表。

（4）在不确定被测电压大小范围时，一般先用大量程试触，如电压表示数在小量程范围内，再改用小量程，这样读数更为精确；如果大量程试触时指针满偏，则需更换更大量程的电压表。

电压和电压表的使用知识点一、电压。

1. 电压的概念。

- 电压是使电路中形成电流的原因。

电源是提供电压的装置，电压用字母“U”表示。

- 电压的单位：国际单位是伏特，简称伏，符号是“V”。

常用单位还有千伏（kV）、毫伏（mV）、微伏（μV）。

它们之间的换算关系为：1kV = 1000V，1V = 1000mV，1mV = 1000μV。

2. 常见的电压值。

- 一节干电池的电压为1.5V。

- 一个铅蓄电池的电压为2V。

- 对人体安全的电压不高于36V。

- 家庭电路的电压为220V。

3. 电压的作用。

- 电压的作用是使自由电荷定向移动形成电流。

在电路中，电压是形成电流的必要条件，就像水压是使水在水管中流动的原因一样。

如果电路两端没有电压，电路中就不会有电流。

二、电压表的使用。

1. 电压表的结构和量程。

- 电压表的表盘上标有字母“V”。

电压表有三个接线柱，分别是“ - ”（公共接线柱）、“3”和“15”。

- 电压表有两个量程：0 - 3V和0 - 15V。

当使用0 - 3V量程时，分度值为0.1V；当使用0 - 15V量程时，分度值为0.5V。

2. 电压表的使用规则。

- 电压表要与被测电路并联。

这是因为电压表的内阻很大，如果串联在电路中，会使电路中的电流很小，几乎为零，这样就无法测量电路中的电压，而且会影响电路的正常工作。

- 电流从电压表的“+”接线柱流入，从“ - ”接线柱流出。

如果接反了，电压表的指针会反向偏转，可能损坏电压表。

- 被测电压不能超过电压表的量程。

如果被测电压超过电压表的量程，指针会偏转到电压表刻度盘的右侧没有刻度的地方，这样不仅测不出电压值，还可能损坏电压表。

在不能预先估计被测电压大小的情况下，可以先用大量程试触，即闭合开关瞬间，观察电压表指针的偏转情况，如果指针偏转角度较小，再换用小量程进行测量。

电压表的使用方法电压表是一种用于测量电路中电压大小的仪器，也是电子技术中常见的工具之一。

它的使用方法相对简单，但也需要正确操作和一定的电子基础知识。

本文将介绍电压表的使用方法，希望能够帮助读者更好地掌握这个工具。

首先，使用电压表之前，需要确保电源已经断开，以避免触电危险。

在连接电压表之前，需要确认所要测试的电路已经处于断开状态。

接下来，将电压表的红色测试笔连接到电路的正极，黑色测试笔连接到电路的负极。

这时，需要特别注意电压表的红、黑测试笔与电路的正、负极相对应，互相连接清晰明确。

连接完成后，需要调整电压表的量程。

量程指的是电压表能够测量的最大电压值。

根据所要测试的电压大小，选择合适的量程。

如果所测电压超过了电压表的最大量程，将会导致测量失真和烧毁电压表。

因此，在进行测量之前，确保已经选择了适当的量程，以保证准确性和安全性。

当准备就绪后，可以接通电源，并读取电压表上显示的数值。

注意，为了准确测量电压，在读数时应该稳定电压表。

这是因为电压表在测量过程中会有一定的误差，如果过程中发生抖动或者干扰，将会导致读数不准确。

所以，为了获取准确的电压数值，应该稳定电压表，保持读数稳定。

除了稳定电压表外，还需要注意观察电压表读数的单位。

电压通常以伏（V）为单位，但在不同的情况下，可能还会使用其他单位，如毫伏（mV）或千伏（kV）。

所以，在读数时，要特别留意单位，以免造成误解或误操作。

在测量完成后，需要及时关闭电源，并拔除电路中的连接。

此外，还需要将电压表的量程拨回最低档位，以免对电压表造成损坏。

在存放电压表时，也要注意避免受潮、温度过高或碰撞。

除了基本的使用方法外，电压表还可以进行一些其他操作，如测量直流电压和交流电压。

不同类型的电压需要选择相应的测量档位，并遵循相同的连接步骤。

此外，可以使用电压表测量电路中的电流，但需要在接入电路时注意电流的流向以及量程的选择。

总之，电压表是一种非常有用的电子测量工具，使用方法相对简单，但仍然需要严格按照操作流程进行。
