三极管的识别与检测方法(2)

三极管的检测方法与经验三极管是一种常用的电子器件，被广泛应用于电子电路中。

为了确保三极管的正常工作，我们需要对其进行检测。

以下将介绍三极管的检测方法与经验：一、外观检测方法：1.观察引脚：三极管一般有三个引脚，分别是基极（B）、发射极（E）和集电极（C）。

我们需要检查这些引脚是否完好无损，无断裂、弯曲等现象。

2.观察外壳：观察三极管的外壳是否有明显的损坏或变形。

如果外壳被烧焦或者熔化，很可能是因为三极管工作时发生了过热。

3.检查标记：三极管的标记通常会在外壳上或者引脚上，我们需要核对标记与规格书上的对应关系。

二、直流参数检测方法：1. 测量极间电阻：使用万用表的电阻档，分别测量基极与发射极之间的电阻（Rbe）和基极与集电极之间的电阻（Rbc）。

通常来说，Rbe应当大于Rbc。

2.测量电流放大倍数：将三极管与电源、电阻连接成一个简单的放大电路。

通过变化输入电压并测量相关的电流，可以计算出三极管的电流放大倍数（β）。

一般来说，β的值应该在规格书提供的范围内。

3. 测量饱和电压：通过各引脚电压差，可以测量三极管的饱和电压（Vce(sat)）。

根据规格书的要求进行判断。

4. 测量截止电流：将三极管与电源、电阻连接成一个简单的截止电路。

通过测量截止电流（Icutoff）来判断三极管的工作状态。

截止电流应当接近于零。

三、交流参数检测方法：1.测量输入电阻：在交流放大电路中，测量输入电阻可以用万用表的电阻档进行。

输入电阻的值应当在规格书提供的范围内。

2.测量输出电阻：在交流放大电路中，测量输出电阻可以通过变化输出电压并测量相关的电流，来计算输出电阻的值。

3.测量频率响应：通过输入不同频率的信号并测量输出信号的幅度，可以得到三极管的频率响应特性。

一般来说，三极管应当保持线性放大，即输出信号的幅度与输入信号的幅度成正比。

四、常见问题与经验：1.三极管引脚错误：在使用三极管时，经常会出现引脚接错的情况。

此时，应对三极管重新进行引脚标记，并按照正确的引脚连接。

三极管的判断方法一，三极管类型1. 先判定基极b(一般中间的就是)：先假定一个管脚是b，把红表笔接这个b，用黑表笔分别接触另两个管脚，测得或者都是高阻值时，说明假定正确。

2.因为红表笔实际是表电源的负极，所以当测得都是低阻值时，b是N型材料，两端是P型材料，就是PNP型。

3.所以当测得都是高阻值时，b是P型材料，两端是N型材料，就是NPN型。

4.我们一般可以容易找到基极b，但另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO 的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，用手指捏住b极与假设的c极，管脚间利用我们的手指充当电阻的作用，用黑表笔接假设的c 极，红表笔接假设的e极，万用表打到*1K档测量两极间的电阻Rce；之后将假设的c ,e极对调再测一次。

虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

(2) 对于PNP型的三极管，道理也类似于NPN型，其电流流向一定是：黑表笔→e极→b极→c极→红表笔，其电流流向也与三极管符号中的箭头方向一致，所以此时黑表笔所接的一定是发射极e，红表笔所接的一定是集电极c。

4.直流放大倍数的hFE的测量：先转动开关至晶体管调节Adj位置上，将红黑测试笔短接，调节欧姆调零电位器，使指针对准300hFE刻度线上，然后转动开关到hFE位置，将要测的晶体管脚分别插入晶体管测试座的ebc管座内，指针偏转所示数值约为晶体管的直流放大倍数ß值。

N型插入N型插座，P型插入P型插座。

5.（2）发射极e和集电极c的判断利用万用表测量β（HFE）值的档位，判断发射极e和集电极c。

将档位旋至MFE基极插入所对应类型的孔中，把其于管脚分别插入c、e孔观察数据，再将c、e孔中的管脚对调再看数据，数值大的说明管脚插对了。

实验二 二极管和三极管的识别与检测一、实验目的1.熟悉晶体二极管、三极管的外形及引脚识别方法。

2。

熟悉半导体二极管和三极管的类别、型号及主要性能参数.3。

掌握用万用表判别二极管和三极管的极性及其性能的好坏。

二、实验仪器1.万用表2。

不同规格、类型的半导体二极管和三极管若干。

三、实验步骤及内容1.利用万用表测试晶体二极管（1）鉴别正负极性万用表及其欧姆档的内部等效电路如图所示。

图中E 为表内电源,r 为等效内阻，I 为被测回路中的实际电流.由图可见，黑表笔接表内电源的正端，红表笔接表内电源的负端。

将万用表欧姆档的量程拨到100⨯R 或K R 1⨯档，并将两表笔分别接到二极管的两端如图所示,即红表笔接二极管的负极，而黑表笔接二极管的正极，则二极管处于正向偏置状态，因而呈现出低电阻，此时万用表指示的电阻通常小于几千欧。

反之，若将红表笔接二极管的正极，而黑表笔接二极管的负极,则二极管被反向偏置，此时万用表指示的电阻值将达几百千欧。

电阻小电阻大（2）测试性能将万用表的黑表笔接二极管正极，红表笔接二极管负极，可测得二极管的正向电阻，此电阻值一般在几千欧以下为好。

通常要求二极管的正向电阻愈小愈好。

将红表笔接二极管正极，黑表笔接二极管负极,可测出反向电阻。

一般要求二极管的反向电阻应大于二百千欧以上。

若反向电阻太小，则二极管失去单向导电作用。

如果正、反向电阻都为无穷大,表明管子已断路;反之，二者都为零，表明管子短路。

2.利用万用表测试小功率晶体三极管（1)判定基极和管子类型由于基极与发射极、基极与集电极之间，分别是两个PN 结，而PN 结的反向电阻值很大，正向电阻值很小，因此，可用万用表的100⨯R 或K R 1⨯档进行测试.先将黑表笔接晶体管的某一极，然后将红表笔先后接其余两个极，若两次测得的电阻都很小，则黑表笔接的为NPN 型管子基极，如图所示，若测得电阻都很大，则黑表笔所接的是PNP 型管子的基极.若两次测得的阻值为一大一小,则黑表笔所接的电极不是三极管的基极，应另接一个电极重新测量，以便确定管子的基极。

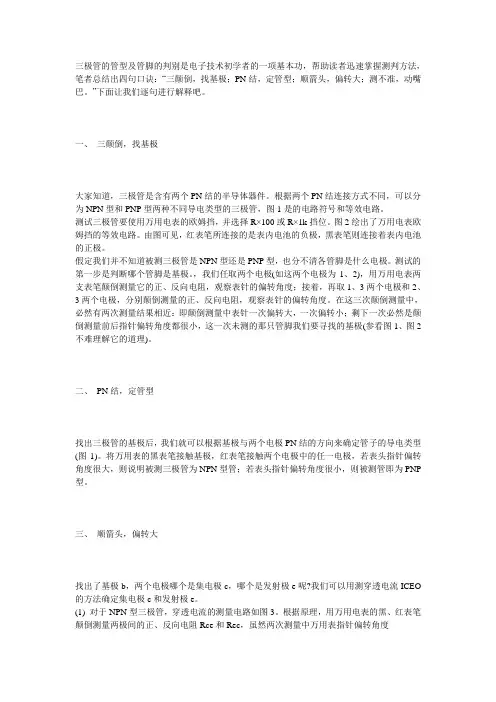

三极管的管型及管脚的判别是电子技术初学者的一项基本功，帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。

”下面让我们逐句进行解释吧。

一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。

根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是的电路符号和等效电路。

测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。

图2绘出了万用电表欧姆挡的等效电路。

由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。

假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。

测试的第一步是判断哪个管脚是基极。

，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量的正、反向电阻，观察表针的偏转角度。

在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚我们要寻找的基极(参看图1、图2不难理解它的道理)。

二、PN结，定管型找出三极管的基极后，我们就可以根据基极与两个电极PN结的方向来确定管子的导电类型(图1)。

将万用表的黑表笔接触基极，红表笔接触两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP 型。

三、顺箭头，偏转大找出了基极b，两个电极哪个是集电极c，哪个是发射极e呢?我们可以用测穿透电流ICEO 的方法确定集电极c和发射极e。

(1) 对于NPN型三极管，穿透电流的测量电路如图3。

根据原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，电流的流向是：黑表笔→c极→b极→e 极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，黑表笔所接的是集电极c，红表笔所接的是发射极e。

概述三极管的分类、符号、识别和检测方法
等内容
三极管，又称为晶体三极管（Transistor），是一种基础的半导体器件。

根据结构和作用方式的不同，三极管可以分为NPN型和PNP 型两种类型。

1. NPN型三极管：由两个N型半导体材料夹着一个P型半导体材料构成。

其中，N型半导体材料分别连接外接的阴极（接收或控制信号的输入端）、基极（控制信号的输入端）和漏极（输出端）。

2. PNP型三极管：由两个P型半导体材料夹着一个N型半导体材料构成。

其中，P型半导体材料分别连接外接的阴极（接收或控制信号的输入端）、基极（控制信号的输入端）和漏极（输出端）。

符号上，NPN型三极管用一个三箭头箭头指向P型区，PNP型三极管则相反，用一个三箭头箭头指向N型区。

识别和检测方法如下：
1. 观察外观：三极管通常有三个引脚，其中两个引脚距离较近，另一个引脚与之间距离较远。

根据引脚的排列和标记，可以判断三极管的类型（NPN型还是PNP型）。

2. 测试引脚：用测试仪或多用表测量三极管的引脚之间的电阻。

根据测量结果，可判断出三极管的类型和状态（工作正常或故障）。

3. 使用替代器件：如果无法识别三极管的类型或状态，可以使用替代器件进行测试。

安装同类型的三极管来替代原本的三极管，并观察电路的工作情况来判断三极管的类型和状态。

三极管的识别和检测方法三极管是一种重要的电子元件，广泛应用于各种电子设备中。

然而，在实际应用中，我们经常需要识别和检测三极管的好坏。

本文将介绍三极管的识别和检测方法。

一、三极管的识别1．标识识别：三极管的标识通常印在管子的外壳上。

标识包括型号、规格、生产厂家等信息。

通过查看标识，我们可以了解三极管的基本参数和使用范围。

2．管脚识别：三极管有三个管脚，分别是基极、发射极和集电极。

在识别管脚时，我们可以根据标识或者使用万用表进行测量。

通常，标识会标明管脚的排列顺序。

如果没有标识，我们可以通过万用表测量每个管脚之间的电阻值，从而确定管脚的排列顺序。

二、三极管的检测1．电阻法检测：使用万用表测量三极管的各个管脚之间的电阻值，可以判断三极管的好坏。

正常情况下，基极与集电极之间的电阻值应比发射极与集电极之间的电阻值大得多，同时基极与发射极之间的电阻值应比基极与集电极之间的电阻值小得多。

如果测量的电阻值不符合这些规律，则说明三极管可能存在故障。

2．放大倍数检测：使用示波器或信号发生器等设备，可以测量三极管的放大倍数。

将信号发生器产生的信号输入到基极，观察集电极的输出信号幅度，可以计算出三极管的放大倍数。

如果放大倍数正常，则说明三极管工作正常。

3．温度稳定性检测：将三极管放置在恒温箱中，观察在不同温度下的放大倍数变化情况。

如果放大倍数变化较大，则说明三极管的温度稳定性较差，可能存在故障。

4．稳定性检测：使用示波器观察三极管的输入和输出信号波形，可以判断三极管的稳定性。

如果输入和输出信号波形存在较大差异或不稳定，则说明三极管可能存在故障。

总之，识别和检测三极管是电子设备维修和调试的重要环节。

通过掌握正确的识别和检测方法，我们可以快速准确地判断三极管的好坏，为电子设备的正常运行提供保障。

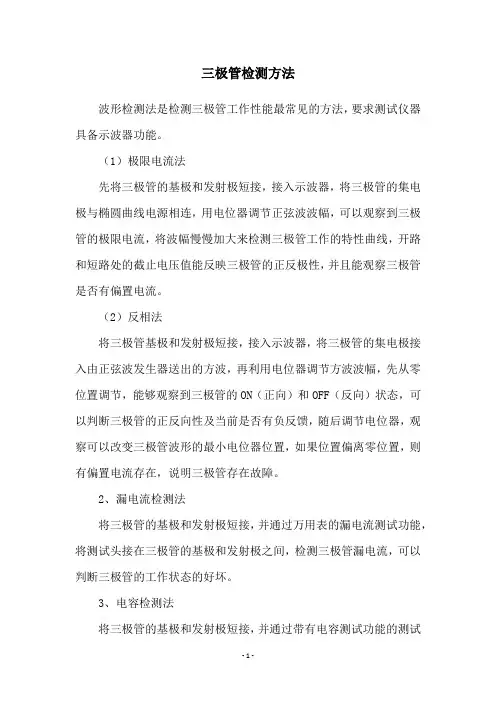

三极管检测方法
波形检测法是检测三极管工作性能最常见的方法，要求测试仪器具备示波器功能。

（1）极限电流法
先将三极管的基极和发射极短接，接入示波器，将三极管的集电极与椭圆曲线电源相连，用电位器调节正弦波波幅，可以观察到三极管的极限电流，将波幅慢慢加大来检测三极管工作的特性曲线，开路和短路处的截止电压值能反映三极管的正反极性，并且能观察三极管是否有偏置电流。

（2）反相法
将三极管基极和发射极短接，接入示波器，将三极管的集电极接入由正弦波发生器送出的方波，再利用电位器调节方波波幅，先从零位置调节，能够观察到三极管的ON（正向）和OFF（反向）状态，可以判断三极管的正反向性及当前是否有负反馈，随后调节电位器，观察可以改变三极管波形的最小电位器位置，如果位置偏离零位置，则有偏置电流存在，说明三极管存在故障。

2、漏电流检测法
将三极管的基极和发射极短接，并通过万用表的漏电流测试功能，将测试头接在三极管的基极和发射极之间，检测三极管漏电流，可以判断三极管的工作状态的好坏。

3、电容检测法
将三极管的基极和发射极短接，并通过带有电容测试功能的测试
仪器，将测试头接在三极管的基极和发射极之间，检测三极管的绝缘电容，可以判断三极管的工作状态的好坏。

总之，使用以上的检测方法，可以有效检测出三极管的工作状态，以便进行维修或及时的更换，以提高电子设备的可靠性和使用寿命。

三极管检测方法三极管是一种常见的电子元器件，它在电路中有着广泛的应用。

但是，由于三极管本身的特性和使用环境的影响，会出现各种故障。

因此，对三极管进行检测和诊断是必要的。

下面将介绍一些常见的三极管检测方法。

一、外观检查首先要进行外观检查，看看三极管是否有明显的损坏或变形。

如果发现外观有问题，则需要更进一步地检查。

二、测试电路在进行三极管测试之前，需要准备一个基本的测试电路。

这个电路包括一个直流电源、一个万用表和一个三极管。

将直流电源正极接到三极管的基极上，负极接到集电极上，然后将万用表设置为直流电压档位，并将红表笔接到发射极上，黑表笔接到集电极上。

三、静态测试静态测试是最基本的三极管测试方法之一。

它可以检测出三个引脚之间是否存在短路或开路等问题。

1. 测试PNP型晶体管：将正偏压（+6V）施加在基端，并将负偏压（-6V）施加在集电端，然后观察万用表的读数。

如果发射极和基极之间有导通，则万用表的读数应该为正值，如果没有导通，则读数应该为0。

2. 测试NPN型晶体管：将负偏压（-6V）施加在基端，并将正偏压（+6V）施加在集电端，然后观察万用表的读数。

如果发射极和基极之间有导通，则万用表的读数应该为负值，如果没有导通，则读数应该为0。

四、动态测试动态测试是一种更全面的三极管测试方法。

它可以检测出三极管是否能够正常工作，并且可以确定其放大倍数和频率响应等参数。

1. 放大倍数测试：将一个小信号输入到三极管的基极上，然后观察输出信号的变化。

如果输出信号比输入信号大很多，那么就说明三极管具有较高的放大倍数。

2. 频率响应测试：将一个正弦波信号输入到三极管的基极上，并将输出信号接到示波器上观察波形。

通过调整输入信号频率和幅度，可以得到三极管的频率响应曲线。

五、其他测试方法除了上述方法之外，还有一些其他的三极管测试方法，例如：1. 热稳定性测试：在三极管工作时，由于电流和温度的变化，可能会导致其特性发生变化。

通过在高温或低温环境下进行测试，可以检测出三极管的热稳定性。

三极管的检测方法和判断口诀
三极管是一种非常常见的电子元器件，用于放大和开关电路。

对于三
极管的检测方法和判断口诀，可以总结如下：
一、检测方法：
1. 使用万用表或多用表进行基本参数测试，如检测正向导通电压(Vce)、反向饱和电压(Vbe)，检测集电极和基极之间的电阻值等。

2.使用替换法来确认三极管是否有效。

即用一个已知好的三极管替换
待测的三极管，检测电路的工作情况。

如果替换后电路恢复正常，则可以
判断原三极管损坏。

3.可使用示波器观察输入输出波形，判断三极管是否工作正常。

通过
比较输入和输出波形的变化，可以初步判断三极管的放大效果。

二、判断口诀：
1.先判断三极管是否损坏。

可以使用万用表或多用表测试集电极与基
极之间的电阻值，如果电阻较低或短路，则表明三极管损坏。

2.如果三极管通过初步测试，可以进一步判断其类型。

根据外部标记
和管脚布局，判断三极管的类型，如NPN型或PNP型。

3.判断三极管的引脚功能和布局。

可以通过查找数据手册或参考资料，了解三极管各个引脚的功能和布局，以便正确连接三极管到电路中。

4.根据实际电路需求，判断三极管的工作极限。

可以根据电路需要的
电流、功率和频率等参数，选择合适的三极管型号。

5.进行专业测试和调试。

使用合适的测试设备，如频谱仪、示波器和信号源等，对三极管进行更详细的测试和调试。

以上是关于三极管的检测方法和判断口诀的一些基本介绍。

当然，对于细节问题，还需要根据具体情况进行更详细的学习和实践。

三极管的识别与检测方法（2）课型：理论+实践教学目标1、熟悉三极管外形，图形符号和文字符号；2、了解三极管的种类与特点；3、了解三极管的特性与参数；4、掌握常用三极管的命名方法；教学重点与难点1、掌握三极管的外形，图形符号和文字符号；2、了解三极管的种类与特点；教学方法讲授法、演示法教学安排：2课时教学过程一、项目实施任务一：普通三极管的识别与检测工作任务：1.识别不同类别的三极管2.测量三极管工作步骤：1.识别各种三极管(按功率)（1）普通小功率三极管普通小功率三极管通常采用TO-92封装，如图所示为9013三极管，其引脚顺序为E、B、C（引脚向下，面向元件型号）。

（2）中功率三极管图所示为NPN型中功率三极管TIP41，其引脚顺序为B、C、E（引脚向下，面向元件型号），中功率三极管通常采用TO-220封装。

（3）金属外壳三极管如图所示为开关三极管2N2222A，该三极管为NPN型三极管，采用金属外壳封装TO-18或TO-39，其引脚顺序如图所示，引脚向下，从凸起位置依次为E、B、C。

（4）大功率金属外壳三极管图为大功率金属外壳三极管，其封装形式通常为TO-3,其外壳通常为集电极（C），另外两个引脚分别为基极（B）和发射极（E）。

（5）贴片三极管图为贴片三极管8550,8550为小功率PNP三极管,其贴片型号为2TY，引脚顺序如图所示。

2、识别各种三极管（按引脚的现状）（1）色点标志（2）凸形标记（3）三角排列（4）三脚等距平面性（5）带散热片的三极管3.用指针式万用表测量三极管步骤一：判断三极管的基极(B)用万用表R×1K档或R×100档依次测量三极管各极之间的正反向阻值，并将测得阻值填入表中。

然后分析表中测得数据，观察哪一个引脚与其他两个引脚之间的测得的阻值均较小，如果符合这一条件，则这个引脚就是三极管的基极（B）。

步骤二：判断三极管的管型(PNP还是NPN)将万用表置于R×1K档或R×100档，将万用表的黑表笔接三极管的基极，红表笔在其他极，如果阻值均较小，则表明这是一个NPN型三极管。
