贴片三极管引脚三极管的识别分类及测量符号：“Q、VT”三极管有三个电极，即b、c、e，其中c为集电极（输入极）、b为基极（控制极）、e为发射极（输出极）三极管实物图：贴片三极管功率三极管普通三极管金属壳三极管二、三级管的分类：按极性划分为两种：一种是NPN型三极管，是目前最常用的一种，另一种是PNP型三极管。
按材料分为两种：一种是硅三极管，目前是最常用的一种，另一种是锗三极管，以前这种三极管用的多。
三极按工作频率划分为两种：一种是低频三极管，主要用于工作频率比较低的地方；另一种是高频三极管，主要用于工作频率比较高的地方。
按功率分为三种：一种是小功率三极管，它的输出功率小些；一种是中功率三极管，它的输出功率大些；另一种是大功率三极管，它的输出功率可以很大，主要用于大功率输出场合。
按用途分为：放大管和开关管。
三、三极管的组成：三极管由三块半导体构成，对于ＮＰＮ型三极管由两块Ｎ型和一块Ｐ型半导体构成，如图Ａ所示，Ｐ型半导体在中间，两块Ｎ型半导体在两侧，各半导体所引出的电极见图中所示。
在Ｐ型和Ｎ型半导体的交界面形成两个ＰＮ结，在基极与集电极之间的ＰＮ结称为集电结，在基极与发射极之间的ＰＮ结称为发射结。
图Ｂ是ＰＮＰ型三极管结构示意图，它用两块Ｐ型半导体和一块Ｎ型半导体构成。
ＡＢ四、三极管在电路中的工作状态：三极管有三种工作状态：截止状态、放大状态、饱和状态。
当三极管用于不同目的时，它的工作状态是不同的。
1、截止状态：当三极管的工作电流为零或很小时，即IB=0时，IC和IE也为零或很小，三极管处于截止状态。
2、放大状态：在放大状态下，IC=βIB，其中β(放大倍数)的大小是基本不变的（放大区的特征）。
有一个基极电流就有一个与之相对应的集电极电流。
3、饮和状态：在饮和状态下，当基极电流增大时，集电极电流不再增大许多，当基极电流进一步增大时，集电极电流几乎不再增大。
工作状态定义电流特征解流截止状态集电极与发射极之间电阻很大IB=0或很小，IC或IE为零或很小因为IC＝βIB利用电流为零或很小特征，可以判断三极管已处于截止状态放大状态集电极与发射极之间内阻受基极电流大小控制，基极电流大，其内阻小IC＝βIBIE=(1+β)IB有一个基极电流就有一个对应的集电极电流和发射极电流，基极电流能有效地控制集电极电流和发射极电流饱和状态集电极与发射之间内阻很小各电极电流均很大，基极电流已无法控制集电极电流和发射极电流电流放大倍数β已很小，甚至小于1（用直流电控制信号的一种方式）五、三极管的作用：放大、调制、谐振、开关1、电流放大：三极管是一个电流控制器件，它用基极电流IB来控制集电极电流IC和发射极电流IE，没有IB就没有IC和IE，只要有一个很小的IB，就有一个很大的IC。
三极管的管脚识别和好坏测量方法三极管具有三个电极，由两个PN结构成，共用一个电极称为三极管基极【用字母B】表示，其它两个极称为集电极【用字母C表示】和发射极【用字母E表示】，现在我们介绍三极管的管脚识别和三极管的测试方法：一：三极管管脚识别：根据电路板标注识别管脚极性，三极管有三个脚，分别是基极b，集电极c，发射极e，三极管引脚排列位置根据品种，型号及功能的不同而不同，正确识别三极管的管脚极性，在测试，安装，调试等各个应用场合都十分重要。
1，根据三极管的应用环境，在电路板上找到引脚对应位置。
2，在电路板上，三极管旁边标记有三极管极性，3，根据电路图形符号识别引脚极性用三极管型号标识识别引脚极性方法。
在互联网下载要查询的三极管相关资料，再根据资料识别三极管的引脚排列三：根据三极管封装规律识别引脚极性。
国产金封大功率三极管引脚识别，是TO-3封装。
这种国产金封大功率三极管基极b与发射极e在管子平面中上部，按图片中的方式放置，左边的引脚是基极b，右边的引脚是发射极e，，金属外壳是集电极c，用几种种封装的功率管的引脚极性都是这样排列，固定不变。
塑封中大功率管引脚极性识别。
外形如图：用这几种外形封装的中大功率管，不管是什么型号，只要外形封装一样，引脚极性都是一样。
引脚识别方法是：将这种外形封装的塑封中大功率管字符面超向自己，管脚朝下，左边的第一脚为基极b，中间的引脚为集电极c，右边引脚为发射极e。
塑封小功率管引脚识别方法：塑封小功率三极管引脚有两种排列类型，都为TO-92封装。
第一种引脚排列类型:字符面朝向自己，管脚朝下，左边第一脚为发射极e，中间脚为集电极c，右边脚为基极b。
通用代表型号有：c1815，a1015，C2383，C945， A1013，D667，MJE13001等。
第二种引脚排列类型：字符面朝自己，管脚朝下，左边第一脚为发射极e，中间脚为基极b，右边脚为集电极。
通用代表型号有：9012，9014，2N2222，S8050，S8550，2n5401，2N3906，2N5551贴片三极管引脚识别：贴片三极管与普通直插三极管不同，紧贴电路板安装，引脚排列现在常用的也有两种，不像直插式三极管有多种排列，第一种是SOT-23封装，一边有二个引脚，另一边一个引脚。
一、三极管的简单检测方法〔经历判断〕1.冒状的三极管：对于这种冒状三极管，一般都有个凸出的部分，那么突出部分对应为E极，然后B极应该为中间的引脚，另外一脚那么为C极；2.普通的三极管：对于这种三极管，首先用数字万用表检测出B极〔万用表打到导通挡，假设测得某一引脚与其他两引脚的压降为无穷大，调换表笔，测得此引脚与其他两引脚都存在一定的压降，那么可断定此引脚为B极〕，检测出B极后，将万用表打到导通挡〔即二极管挡〕，分别测量另外两支引脚对B极的正向偏压，其中偏压较大的为E极，偏压较小的为C极；〔注：一般三极管假设检测出B极在一端，那么另一端为E极，中间为C极〕二、电容的串、并联：1.电容串联电路的根本特征：a):电容串联后总电容的倒数等于各电容容量的倒数之和，即1/C=1/C1+1/C2+…,这一点与电阻并联电路一样。
〔记住一个特例：当两个容量相等电容串联后，其总的电容容量为原来单个电容容量的一半。
〕b):在电容串联电路中，容量大的电容两端电压小，容量小的电容两端电压大〔由Q=C*U，存储在串联电路中各个电容的电荷量Q相等，所以容量越大，电容两端电压越小。
〕，当某个电容的容量远大于其他电容时，该电容相当于通路，此时电路中起决定性作用的是容量小的电容。
c):两只有极性电解电容顺串联的结果仍然为一只有极性的电容，总电容的容量减小，总电容的耐压进步；逆串联后电容没有极性，两根引脚可以任意接入电路中。
2.电容并联电路的根本特征：a):电容并联电路中的总电容等于各电容的容量之和，即总容量C= C1+C2+…，这一点与电阻串联特性相似。
b)：电容并联电路中各电容上电压相等，各电容支路中，大容量电容支路中的电流大，小容量电容支路中的电流小。
〔因为并联电路两端电压相等，容量大容抗小，电流大〕说明：〔平板电容公式为c=εs/4πkd.平行板电容器的电容c跟介电常数ε成正比，跟正对面积成s正比,跟极板间的间隔d成反比，其中式中的k是静电力常量。
三极管的识别和检测方法三极管是一种重要的电子元件，广泛应用于各种电子设备中。
然而，在实际应用中，我们经常需要识别和检测三极管的好坏。
本文将介绍三极管的识别和检测方法。
一、三极管的识别1．标识识别：三极管的标识通常印在管子的外壳上。
标识包括型号、规格、生产厂家等信息。
通过查看标识，我们可以了解三极管的基本参数和使用范围。
2．管脚识别：三极管有三个管脚，分别是基极、发射极和集电极。
在识别管脚时，我们可以根据标识或者使用万用表进行测量。
通常，标识会标明管脚的排列顺序。
如果没有标识，我们可以通过万用表测量每个管脚之间的电阻值，从而确定管脚的排列顺序。
二、三极管的检测1．电阻法检测：使用万用表测量三极管的各个管脚之间的电阻值，可以判断三极管的好坏。
正常情况下，基极与集电极之间的电阻值应比发射极与集电极之间的电阻值大得多，同时基极与发射极之间的电阻值应比基极与集电极之间的电阻值小得多。
如果测量的电阻值不符合这些规律，则说明三极管可能存在故障。
2．放大倍数检测：使用示波器或信号发生器等设备，可以测量三极管的放大倍数。
将信号发生器产生的信号输入到基极，观察集电极的输出信号幅度，可以计算出三极管的放大倍数。
如果放大倍数正常，则说明三极管工作正常。
3．温度稳定性检测：将三极管放置在恒温箱中，观察在不同温度下的放大倍数变化情况。
如果放大倍数变化较大，则说明三极管的温度稳定性较差，可能存在故障。
4．稳定性检测：使用示波器观察三极管的输入和输出信号波形，可以判断三极管的稳定性。
如果输入和输出信号波形存在较大差异或不稳定，则说明三极管可能存在故障。
总之，识别和检测三极管是电子设备维修和调试的重要环节。
通过掌握正确的识别和检测方法，我们可以快速准确地判断三极管的好坏，为电子设备的正常运行提供保障。

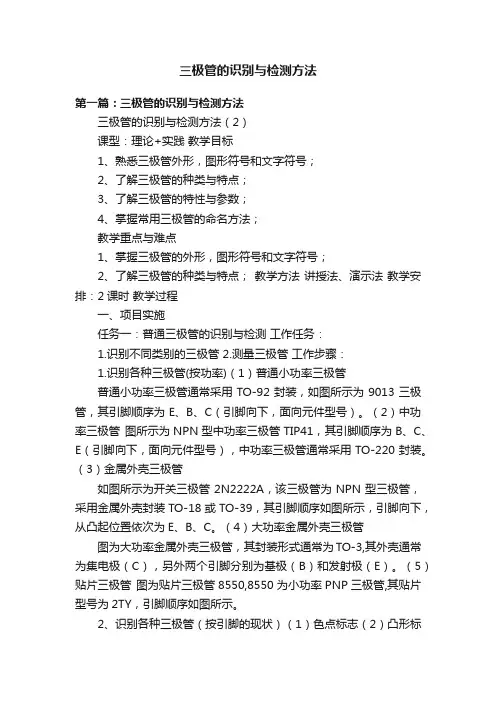

三极管的识别与检测方法第一篇：三极管的识别与检测方法三极管的识别与检测方法（2）课型：理论+实践教学目标1、熟悉三极管外形，图形符号和文字符号；2、了解三极管的种类与特点；3、了解三极管的特性与参数；4、掌握常用三极管的命名方法；教学重点与难点1、掌握三极管的外形，图形符号和文字符号；2、了解三极管的种类与特点；教学方法讲授法、演示法教学安排：2课时教学过程一、项目实施任务一：普通三极管的识别与检测工作任务：1.识别不同类别的三极管2.测量三极管工作步骤：1.识别各种三极管(按功率)（1）普通小功率三极管普通小功率三极管通常采用TO-92封装，如图所示为9013三极管，其引脚顺序为E、B、C（引脚向下，面向元件型号）。
（2）中功率三极管图所示为NPN型中功率三极管TIP41，其引脚顺序为B、C、E（引脚向下，面向元件型号），中功率三极管通常采用TO-220封装。
（3）金属外壳三极管如图所示为开关三极管2N2222A，该三极管为NPN型三极管，采用金属外壳封装TO-18或TO-39，其引脚顺序如图所示，引脚向下，从凸起位置依次为E、B、C。
（4）大功率金属外壳三极管图为大功率金属外壳三极管，其封装形式通常为TO-3,其外壳通常为集电极（C），另外两个引脚分别为基极（B）和发射极（E）。
（5）贴片三极管图为贴片三极管8550,8550为小功率PNP三极管,其贴片型号为2TY，引脚顺序如图所示。
2、识别各种三极管（按引脚的现状）（1）色点标志（2）凸形标记（3）三角排列（4）三脚等距平面性（5）带散热片的三极管3.用指针式万用表测量三极管步骤一：判断三极管的基极(B)用万用表R×1K档或R×100档依次测量三极管各极之间的正反向阻值，并将测得阻值填入表中。
然后分析表中测得数据，观察哪一个引脚与其他两个引脚之间的测得的阻值均较小，如果符合这一条件，则这个引脚就是三极管的基极（B）。
步骤二：判断三极管的管型(PNP还是NPN)将万用表置于R×1K档或R×100档，将万用表的黑表笔接三极管的基极，红表笔在其他极，如果阻值均较小，则表明这是一个NPN 型三极管。

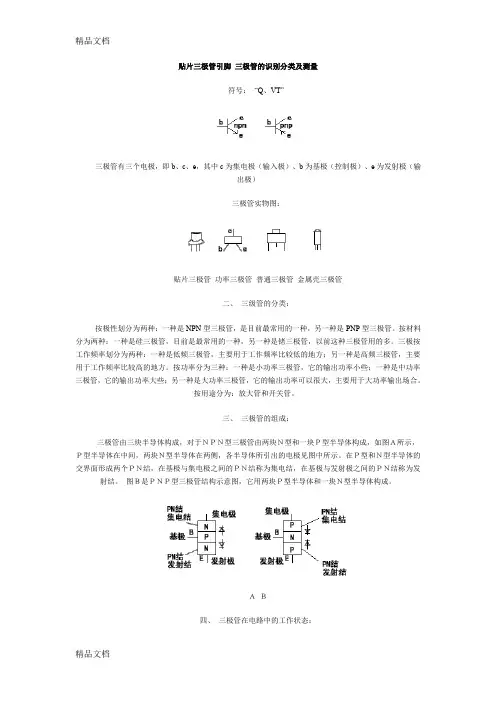

贴片三极管引脚三极管的识别分类及测量符号：“Q、VT”三极管有三个电极，即b、c、e，其中c为集电极（输入极）、b为基极（控制极）、e为发射极（输出极）三极管实物图：贴片三极管功率三极管普通三极管金属壳三极管二、三级管的分类：按极性划分为两种：一种是NPN型三极管，是目前最常用的一种，另一种是PNP型三极管。
