掌握5种常见楼地面施工做法

掌握5种常见楼地面施工做法一、铺地面砖楼面1、铺地面砖楼面做法如下（其中有防水要求的楼地面，防水做法参照室内防水工程施工做法）2、施工工艺（1）工艺流程：基层处理找标高、弹线抹找平层砂浆弹铺砖控制线铺砖勾缝、擦缝养护踢脚板安装（２）基层处理：将混凝土基层上的杂物清理掉，并用錾子剔掉砂浆落地灰，用钢丝刷刷净浮浆层。

如基层有油污时，应用10%火碱水刷净，并用清水及时将其上的碱液冲净。

（３）找标高、弹线：根据墙上的+50cm水平标高线，往下量测出面层标高，并弹在墙上。

（４）抹找平层砂浆：①洒水湿润：在清理好的基层上，用喷壶将地面基层均匀洒水一遍。

②抹灰饼和标筋：从已弹好的面层水平线下量至找平层上皮的标高（面层标高减去砖厚及粘结层的厚度），抹灰饼间距l.5m，灰饼上平就是水泥砂浆找平层的标高，然后从房间一侧开始抹标筋（又叫冲筋）。

有地漏的房间，应由四周向地漏方向放射形抹标筋，并找好坡度。

抹灰饼和标筋应使用干硬性砂浆，厚度不宜小于2cm。

③装档（即在标筋间装铺水泥砂浆）：清净抹标筋的剩余浆渣，涂刷一遍水泥浆（水灰比为0.4～0.5）粘结层，要随涂刷随铺砂浆。

然后根据标筋的标高，用小平锹或木抹子将已拌合的水泥砂浆（配合比为1∶3～1∶4）铺装在标筋之间，用木抹子摊平、拍实，小木杠刮平，再用木抹子搓平，使其铺设的砂浆与标筋找平，并用大木杠横竖检查其平整度，同时检查其标高和泛水坡度是否正确，24h后浇水养护。

（５）弹铺砖控制线：当找平层砂浆抗压强度达到1.2MPa时，开始上人弹砖的控制线。

预先根据设计要求和砖板块规格尺寸，确定板块铺砌的缝隙宽度，当设计无规定时，紧密铺贴缝隙宽度不宜大于lmm，虚缝铺贴缝隙宽度宜为5～10mm。

在房间分中，从纵、横两个方向排尺寸，当尺寸不足整砖倍数时，将非整砖用于边角处，横向平行于门口的第一排应为整砖，将非整砖排在靠墙位置，纵向（垂直门口）应在房间内分中，非整砖对称排放在两墙边处。

住宅防水构造标准图集

深圳招商房地产有限公司《住宅防水构造标准图集》二0一四年元月目录编制说明------------------------------------------3 第一章、地下室防渗漏------------------------------4 第二章、屋面防渗漏-------------------------------12 第三章、外墙防渗漏-------------------------------25 第四章、外墙门窗防渗漏---------------------------32 第五章、楼地面及厨卫间防渗漏---------------------42编制说明招商地产《深圳公司住宅防水构造图集及做法要求》是深圳招商房地产有限公司2013年对过往已入伙项目防水做法的收集、整理后，以经济、适用、有效的原则进行筛选、优化和适当补充，并根据现行防水规范编制的用于招商地产深圳公司管理范围内的住宅建筑工程的专用图集。

主要包括住宅地下室、屋面、外墙、厨卫间等部位的防水建筑构造做法和施工技术要求。

本住宅防水作为招商地产深圳公司标准图集应优先于其他标准图集，供公司项目部、施工、监理等单位在住宅工程中使用。

1.编制依据：《地下工程防水技术规范》 GB50108-2008《地下防水工程质量验收规范》 GB50208-2002《屋面工程技术规范》 GB50345-2012《屋面工程质量验收收规范》 GB50207-2012《种植屋面工程技术规程》 JGJ155-2007《广东省建筑防水工程技术规程》 DBJ15-2006《深圳市建筑防水技术规范》 SJG19-2010《建筑地面工程施工质量验收规范》 GB50209-20022.适用范围：招商地产深圳公司的新建、改建、扩建的住宅项目，供公司项目部、施工、监理等单位使用。

本图集用于项目操作各个环节，包括但不限于招标文件、合同附件、技术交底、验收标准等。

3.主要内容主要内容为住宅建筑各部分常用的防水、防渗漏构造做法。

地下室底板高分子自粘胶膜防水卷材预铺反粘法施工工法

地下室底板高分子自粘胶膜防水卷材预铺反粘法施工工法Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】地下室底板高分子自粘胶膜防水卷材预铺反粘法施工工法1.前言房屋建筑工程中，地下室处于地面以下，对防水防潮的要求很高，而且地下室防水一直是工程施工人员和整个建设领域的一个重要且难以克服的问题，随着建筑技术的发展，对建筑物施工防水的质量、环保要求也越来越高，需要选用更加优良的防水材料，采用先进的施工工艺，以保证建筑物的防水要求和结构安全。

近年来，高分子自粘胶膜防水卷材预铺反粘法广泛应用于地下室的防水防潮工程中，因其良好的粘结性、高强度、热稳定性等得到了良好的防水效果，本工法主要对地下室底板防水特点及施工工序等进行了详细的说明。

2.工法特点卷材与混凝土结构粘为一体，长期浸水环境下依然密不可分，有效控制窜水现象。

基面要求低，潮湿甚至未找平基面均可施工，无需底涂及预处理，且预铺后在卷材上直接绑扎钢筋，不要混凝土保护层，节约工期。

良好的抗穿刺能力，由于预铺卷材后直接在卷材上绑扎钢筋，要求卷材具有强度高，抗穿刺能力。

高分子自粘胶膜防水卷材具有耐紫外线性能，防止由于紫外线的照射而减小了卷材的粘结力。

施工范围宽，全年均可施工，不受季节性影响。

施工过程无需溶剂和燃料，避免了环境污染和消防隐患。

3.适用范围本工法适用于一般民用及工业建筑的地下室或半地下室底板防水工程的高分子自粘胶膜防水卷材施工。

4.工艺原理高分子自粘胶膜防水卷材预铺反粘法是将表面处理后不粘的胶粘层朝向施工人员，然后将液态混凝土直接浇筑在卷材上，待混凝土固化后，在卷材与混凝土之间形成连续牢固的粘结。

其施工顺序如下：基层处理→空铺卷材，经处理胶粘面朝向施工人员→铺设钢筋→浇筑混凝土。

高分子自粘胶膜防水卷材预铺施工还有以下特别原理：（1）单层铺设，拐角处无需加强层。

预铺防水卷材与传统防水材料不同，只需单层铺设就可以达到很好的防水效果，并且这一层必须与结构混凝土满粘。

散水、墙面、地面、空调、台阶

20厚1:2~2.5水泥砂浆抹面素水泥浆结合层50厚C10素混凝土垫层100厚碎石,道渣,三合土垫层素土夯实20厚1:2~2.5水泥砂浆抹面素水泥浆结合层50厚C10素混凝土垫层100厚碎石,道渣,三合土垫层素土夯实10厚1：2.5水泥砂浆抹面60厚C10混凝土80厚碎砖或道渣素土夯实5%%% 素水泥浆结合层 55厚1:8水泥炉渣垫层素水泥浆结合层 30厚1:2干硬性水泥沙浆找平层大理石面层120厚钢筋混凝土楼板 15厚水泥砂浆找平石灰浆抹面 300203002036020600700120100120200200280120200330028025001001202000523503501501501501501003501:3厚15号混凝土灰土素土夯实水泥砂浆找平层面层3003:7厚150厚60%%p0.000沥青砂浆嵌缝4%1001600100160010021006002033020350350150150150150350200240150150350301205001503:7厚灰土混凝土内配%%c6200钢筋双向中距素土夯实3:7素水泥浆结合层一道1:3150厚150厚30厚100面层干硬性水泥砂浆结合层灰土号现浇混凝土%%p0.000300300300固定玻璃扇固定玻璃扇1:3厚15C10混凝土灰土素土夯实水泥砂浆找平层大理石面层3003:7厚厚60%%p0.000沥青砂浆嵌缝2%1501501501001001:3153003:760%%p0.0002%-151-10.51.1.1.51.59.14.A/C(净宽)浙 99 J7J2-93浙中国专业人士的网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易 NetEase电气在线编辑部：ivpinfo@==中国专业人士的网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivp

大理石、花岗岩地面、塑胶地板、自流平系列地面、复合木地板等地面做法

2001701501553101010+2.600}地毯洗手间门槛厚度依据选材定)}3厚水泥自流平水泥砂浆结构楼板陶瓷地砖地面8～10厚,白水泥擦缝}6厚建筑胶水泥砂浆结合层}素水泥浆一道(内掺建筑胶)}CL7.5轻集料混凝土厚度依设计定}钢筋混凝土楼板}8～10厚,白水泥擦缝(或专用填缝剂)}6厚建筑胶水泥砂浆结合层}水泥浆一道(内掺建筑胶)}CL7.5轻集料混凝土厚度依设计定}钢筋混凝土楼板}聚氨酯防水层1.5厚}1:3水泥浆或细石混凝土找坡层最薄处20厚抹平}厚,白水泥擦缝}1:3硬性水泥浆结合层20厚,表面撒水泥粉}水泥浆一道(内掺建筑胶)}CL7.5轻集料混凝土厚度依设计定}钢筋混凝土楼板}大理石、花岗岩地面厚,白水泥擦缝}1:3硬性水泥浆结合层30厚,表面撒水泥粉}水泥浆一道(内掺建筑胶)}CL7.5轻集料混凝土厚度依设计定}钢筋混凝土楼板}聚氨酯防水层1.5厚}1:3水泥浆或细石混凝土找坡层最薄处20厚抹平}地毯地面做法} {\H0.625x洗手间门槛地面做法} {\H0.625x陶瓷地砖地面做法(一)} {\H0.625x陶瓷地砖地面做法(二)} {\H0.625x大理石、花岗岩地面做法(一)} {\H0.625x大理石、花岗岩地面做法(二)} {\H0.625x厚,白水泥擦缝}聚合物水泥砂浆(5～10厚)}水泥浆一道(内掺建筑胶)}CL7.5轻集料混凝土厚度依设计定}钢筋混凝土楼板}大理石、花岗岩地面做法(三)} {\H0.625x厚,环氧树脂胶嵌缝修补,现场整体磨光、水晶硬化}1:3硬性水泥浆结合层30厚,表面撒水泥粉}水泥浆一道(内掺建筑胶)}CL7.5轻集料混凝土厚度依设计定}钢筋混凝土楼板}聚氨酯防水层1.5厚}1:3水泥浆或细石混凝土找坡层最薄处20厚抹平}大理石、花岗岩地面做法(四)} {\H0.625x板岩(楼)地面12～20厚,水泥砂浆填缝，表面压光}1:3硬性水泥浆结合层20厚,表面撒水泥粉}水泥浆一道(内掺建筑胶)}CL7.5轻集料混凝土厚度依设计定}钢筋混凝土楼板}板岩地面做法(一)} {\H0.625x12～20厚,水泥浆擦缝}1:3硬性水泥浆结合层30厚,表面撒水泥粉}水泥浆一道(内掺建筑胶)}CL7.5轻集料混凝土厚度依设计定}钢筋混凝土楼板}聚氨酯防水层1.5厚}1:3水泥浆或细石混凝土找坡层最薄处20厚抹平}板岩地面做法(二)} {\H0.625x人造石(楼)地面人造石12～30厚,防水抗裂一体的专用勾缝剂勾缝}1:3硬性水泥浆结合层30厚,表面撒水泥粉(聚合物水泥砂浆)}水泥浆一道(内掺建筑胶)}CL7.5轻集料混凝土厚度依设计定}钢筋混凝土楼板}人造石地面做法(一)} {\H0.625x人造石12～30厚,防水抗裂一体的专用勾缝剂勾缝}1:3硬性水泥浆结合层30厚,表面撒水泥粉}水泥浆一道(内掺建筑胶)}CL7.5轻集料混凝土厚度依设计定}钢筋混凝土楼板}聚氨酯防水层1.5厚}1:3水泥浆或细石混凝土找坡层最薄处20厚抹平}人造石地面做法(二)} {\H0.625x自流平系列地面环氧树脂自流层}1:2.5水泥砂浆找平层，厚度依据设计定}水泥砂浆(内掺建筑胶)一道}钢筋混凝土楼板}无缝流展地床做法} {\H0.625x环氧树脂底漆层}树脂\fSimSun|b0|i0|c134|p541:2.5水泥砂浆找平层，厚度依据设计定}水泥砂浆(内掺建筑胶)一道}钢筋混凝土楼板}树脂\fSimSun|b0|i0|c134|p54环氧树脂底漆层}塑胶地板塑胶地板(D为塑胶地板厚度，厚度依据选材定)}1:2.5水泥砂浆找平层，厚度依据设计定}水泥砂浆(内掺建筑胶)一道}钢筋混凝土楼板}一般塑胶地板做法} {\H0.625x涂布胶粘剂}塑胶地板(D为塑胶地板厚度，厚度依据选材定)}1:2.5水泥砂浆找平层，厚度依据设计定}水泥砂浆(内掺建筑胶)一道}钢筋混凝土楼板}无缝塑胶地板做法} {\H0.625x涂布胶粘剂}氯化聚乙烯卷材\fSimSun|b0|i0|c134|p21:2.5水泥砂浆找平层，厚度依据设计定}水泥砂浆(内掺建筑胶)一道}钢筋混凝土楼板}氯化聚乙烯卷材做法} {\H0.625x胶粘剂}彩色石英强化地板\fSimSun|b0|i0|c134|p21:2.5水泥砂浆找平层，厚度依据设计定}水泥砂浆(内掺建筑胶)一道}钢筋混凝土楼板}彩色石英强化地板做法} {\H0.625x胶粘剂}橡胶地板橡胶地板面层(D为橡胶地板厚度，厚度依据选材定)}1:2.5水泥砂浆找平层，厚度依据设计定}水泥砂浆(内掺建筑胶)一道}钢筋混凝土楼板}一般橡胶地板做法} {\H0.625x涂布胶粘剂}防静电塑胶地板防静电塑胶地板}1:2.5水泥砂浆找平层，厚度依据设计定}水泥砂浆(内掺建筑胶)一道}钢筋混凝土楼板}一般橡胶地板做法} {\H0.625x可调支架系统}复合木地板复合木地板地面做法(一)} {\H0.625x复合木地板(厚度依据选材定)}浮铺防潮垫}1:2.5水泥砂浆找平层20厚}钢筋混凝土楼板}复合木地板地面做法(二)} {\H0.625x复合木地板(厚度依据选材定)}浮铺防潮垫}自流平}钢筋混凝土楼板}实木复合木地板实木复合木地板地面做法(一)} {\H0.625x实木复合木地板(厚度依据选材定)}浮铺防潮垫}1:2.5水泥砂浆找平层20厚}钢筋混凝土楼板}1:10地面做法大样图(一)地毯地面洗手间门槛地面陶瓷地砖地面1:10地面做法大样图(二)大理石、花岗岩地面1:10地面做法大样图(三)人造石地面板岩地面1:10地面做法大样图(四)塑胶地板地面1:10地面做法大样图(五)自流平系列地面橡胶地板防静电塑胶地板1:10地面做法大样图(六)实木复合木地板地面复合木地板地面防水物料(BTS防水基)}2012.09日期图别设计号比例图号装施1:10专业审定人设计总负责校对制图设计装修工程工程设计证书工程项目工程名称地面做法大样图(一) 图名号GUANGXI JIANLIN DECORATION ENGINEERING CO.LTD该设计版权归广西建林裝饰工程有限责任公司所有, 未经许可，不得使用。广西建林装饰工程有限责任公司甲级编号A145000250508～10依设计定8～10依设计定20依设计定20依设计定20依设计定20依设计定2012.09日期图别设计号比例图号装施1:10专业审定人设计总负责校对制图设计装修工程工程设计证书工程项目工程名称地面做法大样图(二) 图名号GUANGXI JIANLIN DECORATION ENGINEERING CO.LTD该设计版权归广西建林裝饰工程有限责任公司所有, 未经许可，不得使用。广西建林装饰工程有限责任公司甲级编号A14500025020～25D20D20D20D12～20依设计定12～20依设计定12～30依设计定12～30依设计定2012.09日期图别设计号比例图号装施1:10专业审定人设计总负责校对制图设计装修工程工程设计证书工程项目工程名称地面做法大样图(三) 图名号GUANGXI JIANLIN DECORATION ENGINEERING CO.LTD该设计版权归广西建林裝饰工程有限责任公司所有, 未经许可，不得使用。广西建林装饰工程有限责任公司甲级编号A14500025020～25≥420～25≥420D依据产品定2012.09日期图别设计号比例图号装施1:10专业审定人设计总负责校对制图设计装修工程工程设计证书工程项目工程名称地面做法大样图(四) 图名号GUANGXI JIANLIN DECORATION ENGINEERING CO.LTD该设计版权归广西建林裝饰工程有限责任公司所有, 未经许可，不得使用。广西建林装饰工程有限责任公司甲级编号A1450002502012.09日期图别设计号比例图号装施1:10专业审定人设计总负责校对制图设计装修工程工程设计证书工程项目工程名称地面做法大样图(五) 图名号GUANGXI JIANLIN DECORATION ENGINEERING CO.LTD该设计版权归广西建林裝饰工程有限责任公司所有, 未经许可，不得使用。广西建林装饰工程有限责任公司甲级编号A1450002502012.09日期图别设计号比例图号装施1:10专业审定人设计总负责校对制图设计装修工程工程设计证书工程项目工程名称地面做法大样图(六) 图名号GUANGXI JIANLIN DECORATION ENGINEERING CO.LTD该设计版权归广西建林裝饰工程有限责任公司所有, 未经许可，不得使用。广西建林装饰工程有限责任公司甲级编号A145000250

外廊地面防水基层做法

G、起始端卷材的铺贴：将卷材置于起始位置，对好长、短方向搭接缝，滚展卷材1000mm左右，掀开已展开的部分，开启喷枪点火，喷枪头与卷材保持50~100mm距离，与基层呈30°~45°角，将火焰对准卷材与基层交接处，同时加热卷材底面热熔胶面和基层，至热熔胶层出现黑色光泽、发亮至稍有微泡出现，慢慢放下卷材平铺基层，然后进行排汽辊压使卷材与基层粘结牢固。当铺贴至剩下300mm左右长度时，将其翻放在隔热板上，用火焰加热余下起始端基层后，再加热卷材起始端余下部分，然后将其粘贴于基层。
5、做到工完场清。
6、防水施工时必须用水桶等装满水放置施工处附近，临近待保温结构处先检查有无可燃物漏出，若有必须使用水泥砂浆覆盖严实。控制火焰避免损坏已施工完成面。

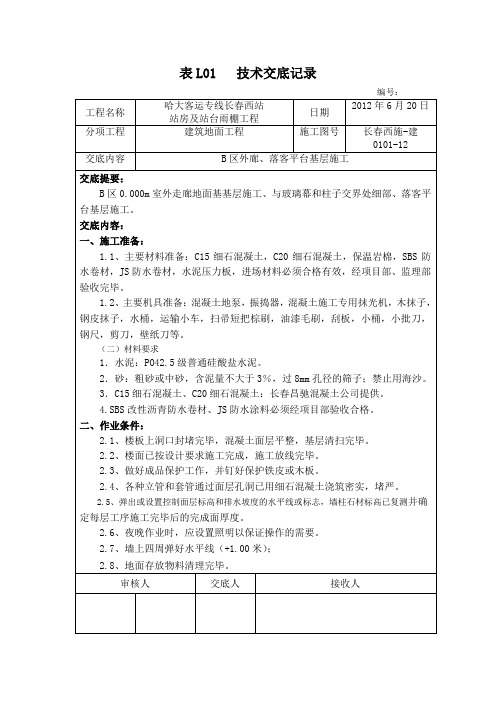

审核人
交底人
接收人
工程名称
哈大客运专线长春西站
站房及站台雨棚工程
日期
2012年6月20日
分项工程
建筑地面工程
施工图号
长春西施-建0101-12
交底内容
B区外廊、落客平台基层施工
六、成品保护
1.对于浇筑完成的混凝土面层及时覆盖，待混凝土具备一定强度后浇水养护，防止出现温度裂缝。混凝土强度大于1.2N/㎡前不得在上面踩踏及安装支架。
对于阴阳角、管道根部以及变形缝等部位应做增强处理。卷材防水层的搭接缝焊结牢固，密封严密，不得有皱折、翘边和鼓泡等缺陷。卷材搭接宽度的允许偏差为-10mm。
涂膜防水层与基层之间必须粘接牢固。不得有空鼓、折皱、砂眼、脱层等现象的存在。
涂膜防水层要求涂布均匀，不得过厚，过薄，更不允许出现露底现象，涂膜厚度均匀一致。涂膜防水层施工找平层必须干燥。
4.5.4、与幕墙处柱子交界处处理：水泥压力板封挡内部保温，水泥压力板紧贴石材内侧，防水紧贴水泥压力板，防水最高处控制在石材完成面以下6cm。

防水图集_防水施工技术.doc

.三、各部位防水设计图1、地下室底板防水做法示意图钢筋混凝土结构底板自防水细石混凝土保护层聚酯胎Ⅱ型改性沥青防水卷材防水层APP4.0mm ) 细部热熔粘贴处(基层处理剂素混凝土垫层随捣随抹地下室底板大面做法底板变形缝防水做法专业资料.钢筋砼底板结构层50 厚 C20细石混凝土保护 APP防水卷材基层处理剂砼垫层, 表面压光填缝材料止水带60PE泡沫棒卷材附加500 底板变形缝处防水做法底板后浇带防水构造做法钢筋混凝土结构底板后浇带预浇钢筋混凝土承压板50 厚细石混凝土保护层4mmAPP改性沥青卷材防水层卷材附加层素混凝土垫层底板后浇带防水做法专业资料.高低跨连接处防水做法防水钢筋混凝土底板结构层细石混凝土保护层4mm厚聚酯胎APP 卷材防水层混凝土垫层原土夯实卷材附加层结构底板高低跨连接处防水节点桩头防水处理采用水泥基渗透结晶型防水涂料+ 改性沥青防水涂料+ 卷材的复合防水做法。

：4mm厚 APP防水卷材改性沥青防水涂料水泥基渗透结晶防水涂料结构混凝土底板结构混凝土底板混凝土灌注桩50 厚 C20细石混凝土保护层4mm厚 SBS防水卷材改性沥青防水涂料素混凝土垫层夯实土专业资料.防水处理工序如下：1.由总承包方凿出桩头至设计标高位置，调整受力钢筋，并切割露出的定位钢筋，并由总承包方用高压水枪冲洗暴露的桩身上的泥土、浮浆、松动的碎石等，并经验收合格。

2.水泥基渗透结晶型防水材料涂刷桩顶表面、暴露的桩身及周圈250mm范围，涂刷参考用量 1.2kg/ ㎡，成膜厚度约 1.0mm ；3.在桩头部位收口卷材采用橡胶沥青防水涂料涂抹。

注意事项：1、桩头防水处理的关键是桩头的清理工序，采用高压水枪冲洗桩顶面混凝土能够有效清除混凝土的浮灰泥皮。

同时，涂料采用硬毛刷搓揉涂刷。

见下图：用高压水枪冲洗过的桩头能够最大限度地保证水泥渗透结晶型涂料的渗透效果水泥渗透结晶型涂料需要用硬毛刷搓揉涂刷，以保证活性物质与混凝土紧密结合2、地下室侧墙防水做法地下室底板防水交接处预留做法专业资料.钢筋混凝土结构底板自防水细石混凝土保护层 2mm聚氨酯防水涂膜防水层 ) 基层处理剂垫层随捣随抹砖砌临保护墙 2mm厚聚氨酯防水涂膜防水层( 细部热熔粘贴处细石混凝土水泥砂浆抹面砖砌永久保护墙地下室底板外墙防水做法地下室侧墙抗渗增强处理方法：混凝土基层的微细裂缝、孔隙得以修复混凝土基层的抗渗性能增强拆除临时保护墙结构基层修复基层抗渗增强处清理干净后的预留卷防水卷4mAP厚聚酯砖砌永久保护侧墙抗渗增强处理技术专业资料.侧壁底板防水接头做法：钢筋混凝土结构侧墙 APP防水卷材卷材覆盖搭接宽度≥150基层处理剂一道50厚聚苯乙烯泡沫板底板预留卷材砖砌永久保护墙临时保护墙拆除后，砂浆抹面修复侧墙底板防水接头大样图地下室侧墙地面收口做法：室内± 0.0 收口压条、射钉固密封胶密室外地回填50厚聚苯泡沫板保护APP防水卷基层处理钢筋混凝土侧防水系统地面收口做法专业资料.穿墙管件防水处理沥青麻丝填充收口卡套穿墙管道穿墙套管穿墙管道放水做法穿墙群管的防水做法专业资料.金属压条辅助机械固定, 螺钉间距 @100组合穿墙套管改性沥青涂膜分三次涂膜密封，总厚3MM专业资料．.3、屋面防水做法种植屋面基本做法：绿色植物种植土层土工布过滤层无纺布5mm厚高聚物改性沥青阻根防水卷材20 厚 1:3 水泥砂浆保护层20厚挤塑泡沫板钢筋混凝土顶板种植屋面基本构造上人屋面做法专业资料.面层APP卷材防水层水泥砂浆找平层保温层找平、找坡层屋面结构层普通上人屋面做法出屋面管道防水做法面层构造密封膏密封防水卷材APP防水附加层金属箍紧固砂浆保护堵漏宝处出屋面管道防水大专业资料.4、厨房卫生间防水做法卫生间防水构造做法专业资料.侧墙 JS 防水涂膜， 1.5mm厚8-10厚防滑地砖3-4 厚水泥胶结合层刷素水泥浆一道水泥砂浆保护 1.5mm厚 JS 防水涂水泥砂浆从门口处向地漏找坡1%，最薄10 素水泥浆结合层一道，掺卫生间地面及立面防水做法图5%的 108 建筑无纺布增强处钢筋混凝土楼注明：侧墙墙体四面墙体防水高度均为1800mm。

各阶段施工要点及节点大样图

工程工程各时期施工要点及节点大样图一、施工各时期工作及验收要点3.1地基与根底时期3.2主体结构时期3.3装修时期二、局部节点大样节点详图4.3屋面女儿墙构造立面防水附加层（内100+外200）地砖结合层刚性层保温层防水层找坡层结构层平面防水附加层（内100+外200）注：1.防水附加层采用1mm厚聚氨脂材料屋面侧排地漏4.6地下室外墙防水做法节点大样节点详图地下室底板室外室内2mm 厚止水钢板地下室外墙施工缝300地下室墙根防水节点厨房管道井止水墩、烟道缝隙处理示意图节点示意图4.9厨房管道井止水墩、烟道缝隙处理照片4.10卫生间管道井、假墙止水墩示意图细节考虑：因施工偏差有时马桶需水平、上下移位，为防止同层排水水箱支架被砼坎固定后不能移动，将支架位置的砼坎落低，后续可上下、左右微移水箱支架。

4.12阳露台门槛节点1010101050室内室外穿墙螺杆孔封堵内打发泡剂封闭50端头用1:2防水水泥砂浆封堵6外保温构造示意图4.19塑钢窗节点外墙铝合金窗防渗漏注重事项1、平开门窗：PVC型材宜采纳60系列，壁厚不小于2.5毫米；所有室外门窗的PVC型材内腔必须设置增强型钢，型钢壁厚必须按照下面3.1条抗风压设计验算确定，并不得小于1.5mm。

2、推拉门窗：PVC型材采纳60系列，壁厚不小于2.2毫米；所有室外门窗的PVC型材内腔必须设置增强型钢，型钢壁厚必须按照下面3.1条抗风压设计验算确定，并不得小于1.5mm。

3、塞缝：门窗下框塞缝采纳1﹕2干硬性水泥砂浆塞缝以减少砂浆收缩裂缝，其它部位塞缝材料必须灌注经朗诗公司批准的PU发泡胶，塞密封不得透光。

之后在塞缝砂浆、PU发泡胶的外外表刷一道2.0厚JS水泥基防水涂料，收门窗边阴阳角，最后在外侧窗框与外墙连接处压槽，并打胶密封。

4、密封胶：外墙门窗框与外墙连接处采纳优质中性硅酮胶密封；玻璃与框扇连接处采纳优质玻璃胶密封；框与扇之间的密封材料采纳优质非再生胶条〔三元一丙〕。

越秀地产湾中区域公司统一做法大样(第一批)(试行版)定版(1)

版本：湾中区域公司统一做法（第一批）页码：第0页共17 页湾中区域公司统一做法（第一批）（试行版）版本：湾中区域公司统一做法（第一批）页码：第0页共17 页编制：修订：审核：审批：版本：湾中区域公司统一做法（第一批）页码：第1 页共17页目录1.阳台排水做法 (1)2.园林堆坡排水做法 (4)3.楼梯栏杆及扶手做法 (5)4.卫生间防水做法 (7)5.天面层排水做法 (10)6铝合金窗边防水做法 (12)7.管道穿楼板、墙体做法 (15)8.地下室侧壁外防水做法 (17)版本：湾中区域公司统一做法（第一批）页码：第2 页共17页1.阳台排水做法做法：阳台结构沉板50mm,阳台完成面最高点比室内完成面低40mm,阳台反坎结构高150mm,反坎上贴砖厚度25~30mm。

客厅步入阳台的跌级比较舒适。

阳台剖面大样版本：湾中区域公司统一做法（第一批）页码：第3 页共17页装修门槛大样备注：装修大样中客厅完成面标高+0.000相当于建筑图客厅标高H+0.060。

阳台标高大样版本：湾中区域公司统一做法（第一批）页码：第4 页共17页2.园林堆坡排水做法做法：1.若车库顶板上种植土含有堆坡设计时，由于顶板荷载所限，要求堆坡部份采用轻质土（轻质土配比为：34%壤土，33%泥炭，33%珍珠岩+蘑菇肥），土壤底层更换为陶粒填充(详见右图）。

2.在地下室顶板上有大面积绿化，需建筑专业配合，采用沥水排水板与排水沟连接的方式对覆土进行排水。

版本：湾中区域公司统一做法（第一批）页码：第5 页共17页沥水储水板与排水明沟连接详图3.楼梯栏杆及扶手做法做法：室内楼梯扶手高度自踏步前缘线量起不宜小于0.95m。

楼梯水平栏杆或栏板长度大于0.5m时，其高度不应小于1.05m。

当采用垂直杆件做栏杆时，其杆件净间距不应大于0.11m。

版本：湾中区域公司统一做法（第一批）页码：第6 页共17页版本：湾中区域公司统一做法（第一批）页码：第7 页共17页版本：湾中区域公司统一做法（第一批）页码：第8 页共17页4.卫生间防水做法做法：1)凡室内地面经常有水房间（包括淋浴间、卫生间）应设地漏。
