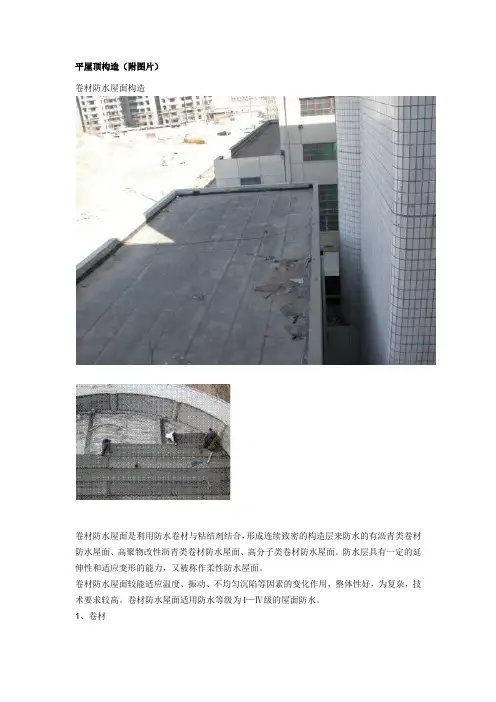

平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。

防水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。

卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。

卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。

1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。

纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。

(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。

(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。

高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。

2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。

①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。

结构层多为刚度好，变形小的各类钢筋混凝土屋面板。

找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。

找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。

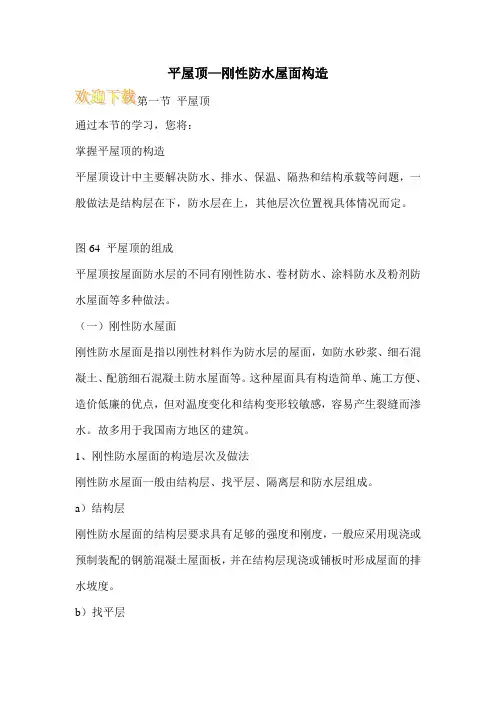

平屋顶—刚性防水屋面构造平屋顶通过本节的学习，您将：掌握平屋顶的构造平屋顶设计中主要解决防水、排水、保温、隔热和结构承载等问题，一般做法是结构层在下，防水层在上，其他层次位置视具体情况而定。

图64 平屋顶的组成平屋顶按屋面防水层的不同有刚性防水、卷材防水、涂料防水及粉剂防水屋面等多种做法。

（一）刚性防水屋面刚性防水屋面是指以刚性材料作为防水层的屋面，如防水砂浆、细石混凝土、配筋细石混凝土防水屋面等。

这种屋面具有构造简单、施工方便、造价低廉的优点，但对温度变化和结构变形较敏感，容易产生裂缝而渗水。

故多用于我国南方地区的建筑。

1、刚性防水屋面的构造层次及做法刚性防水屋面一般由结构层、找平层、隔离层和防水层组成。

a）结构层刚性防水屋面的结构层要求具有足够的强度和刚度，一般应采用现浇或预制装配的钢筋混凝土屋面板，并在结构层现浇或铺板时形成屋面的排水坡度。

b）找平层为保证防水层厚薄均匀，通常应在结构层上用20mm厚1：3水泥砂浆找平。

若采用现浇钢筋混凝土屋面板或设有纸筋灰等材料时，也可不设找平层。

c）隔离层为减少结构层变形及温度变化对防水层的不利影响，宜在防水层下设置隔离层。

隔离层可采用纸筋灰、低强度等级砂浆或薄砂层上干铺一层油毡等。

当防水层中加有膨胀剂类材料时，其抗裂性有所改善，也可不做隔离层。

d）防水层常用配筋细石混凝土防水屋面的混凝土强度等级应不低于C20，其厚度宜不小于40mm，双向配置4~6.5钢筋，间距为100~200mm的双向钢筋网片。

为提高防水层的抗渗性能，可在细石混凝土内掺入适量外加剂（如膨胀剂、减水剂、防水剂等）以提高其密实性能。

2、刚性防水屋面细部构造刚性防水屋面的细部构造包括屋面防水层的分格缝、泛水、檐口、雨水口等部位的构造处理。

a）屋面分格缝屋面分格缝实质上是在屋面防水层上设置的变形缝。

1）设置目的（1）防止温度变形引起防水层开裂；（2）防止结构变形将防水层拉坏。

因此屋面分格缝的位置应设置在温度变形允许的范围以内和结构变形敏感的部位。

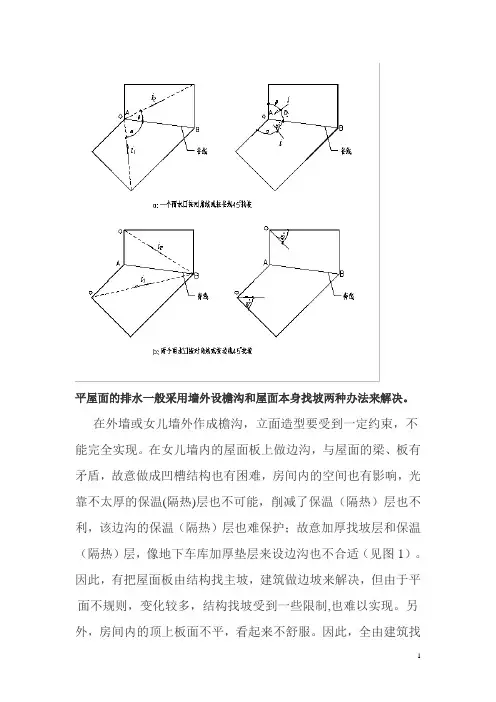

平屋面的排水一般采用墙外设檐沟和屋面本身找坡两种办法来解决。

在外墙或女儿墙外作成檐沟，立面造型要受到一定约束，不能完全实现。

在女儿墙内的屋面板上做边沟，与屋面的梁、板有矛盾，故意做成凹槽结构也有困难，房间内的空间也有影响，光靠不太厚的保温(隔热)层也不可能，削减了保温（隔热）层也不利，该边沟的保温（隔热）层也难保护；故意加厚找坡层和保温（隔热）层，像地下车库加厚垫层来设边沟也不合适（见图1）。

因此，有把屋面板由结构找主坡，建筑做边坡来解决，但由于平面不规则，变化较多，结构找坡受到一些限制,也难以实现。

另外，房间内的顶上板面不平，看起来不舒服。

因此，全由建筑找坡较为简便灵活。

这里讨论研究的问题也仅限于此。

一.雨水口设置的一般原则1. 排放方式屋面雨水分外排式、内排式或两者结合的混排式。

为便于检修和减少渗漏,少占室内空间,设计时应尽量采用外排式,当大跨度外排有困难或建筑立面要求不能外排时,方采用内排式或混排式。

2. 汇水面积计算(1) 屋面：屋面汇水面积按屋面的水平投影面积计算。

以雨水立管φ100为例，其排水量为19（L/S）（即19×3.6=68.4m3/h）(2) 墙面：高层建筑的裙房、窗井及贴近高层建筑外墙的地下车库的出入口坡道，除计算自身的面积外，还应将高出的侧墙面积按1/2折算成屋面汇水面积来进行计算。

有几面高出屋面的侧墙时，通常只计算大的一面（或墙面最大投影面积）。

3. 汇水面积小于150平方米的屋面不宜只设一个雨水口。

在同一汇水区域内, 雨水立管不应小于两条，且负荷均匀（用檐沟排水，应在檐沟末端或山墙上设溢流口）。

4. 雨水口或雨水管的间距应根据其排水能力、屋面和檐沟坡度等因素考虑决定，一般不宜大于24m。

5. 雨水管径不得小于100mm。

6. 高低跨屋面的高处屋面汇水面积＜100平方米时，可排到低屋面上。

出水口的下面应设防护板，一般为C20的500×500×50混凝土板。

（二）卷材防水屋面卷材防水屋面，是指以防水卷材和粘结剂分层粘贴而构成防水层的屋面。

卷材防水屋面所用卷材有沥青类卷材、高分子类卷材、高聚物改性沥青类卷材等。

适用于防水等级为I～Ⅳ级的屋面防水。

1、卷材防水屋面的构造层次和做法（卷材防水屋面的构造组成和油毡防水屋面做法如图6—10所示）卷材防水屋面由多层材料叠合而成，其基本构造层次按构造要求由结构层、找坡层、找平层、结合层、防水层和保护层组成。

图6—10 卷材防水屋面的构造组成和油毡防水屋面做法a）结构层通常为预制或现浇钢筋混凝土屋面板，要求具有足够的强度和刚度。

b）找坡层（结构找坡和材料找坡）材料找坡应选用轻质材料形成所需要的排水坡度，通常是在结构层上铺1：(6~8)的水泥焦渣或水泥膨胀蛭石等。

c）找平层柔性防水层要求铺贴在坚固而平整的基层上，因此必须在结构层或找坡层上设置找平层。

d）结合层结合层的作用是使卷材防水层与基层粘结牢固。

结合层所用材料应根据卷材防水层材料的不同来选择，如油毡卷材、聚氯乙烯卷材及自粘型彩色三元乙丙复合卷材用冷底子油在水泥砂浆找平层上喷涂一至二道；三元乙丙橡胶卷材则采用聚氨酯底胶；氯化聚乙烯橡胶卷材需用氯丁胶乳等。

冷底子油用沥青加入汽油或煤油等溶剂稀释而成，喷涂时不用加热，在常温下进行，故称冷底子油。

e）防水层防水层是由胶结材料与卷材粘合而成，卷材连续搭接，形成屋面防水的主要部分。

当屋面坡度较小时，卷材一般平行于屋脊铺设，从檐口到屋脊层层向上粘贴，上下搭接不小于70mm,左右搭接不小于l00mm。

油毡屋面在我国已有几十年的使用历史，具有较好的防水性能，对屋面基层变形有一定的适应能力，但这种屋面施工麻烦、劳动强度大，且容易出现油毡鼓泡、沥青流淌、油毡老化等方面的问题，使油毡屋面的寿命大大缩短，平均10年左右就要进行大修。

目前所用的新型防水卷材，主要有三元乙丙橡胶防水卷材、自粘型彩色三元乙丙复合防水卷材、聚氯乙烯防水卷材、氯化聚乙烯防水卷材、氯丁橡胶防水卷材及改性沥青油毡防水卷材等，这些材料一般为单层卷材防水构造，防水要求较高时可采用双层卷材防水构造。

最详细全面的屋面防水施工做法2014-07-23 18:37 专业分类：建筑施工浏览数：49593一、屋面构造保温屋面构造层次示意图：倒置式屋面构造层次示意图：二、找平层施工一般采用水泥砂浆、细石砼或沥青砂浆作屋面的整体找平层。

1 厚度及技术要求⑴水泥砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当有整体或块状材料保温层时，厚度为20～25mm；当结构层为装配式砼板且保温层为松散材料时，厚度为20～30mm。

水泥砂浆采用1：2.5～1:3(水泥：砂)体积比，水泥强度等级不低于32.5级。

⑵细石砼找平层：厚度为30～35mm，砼强度等级不低于C20。

⑶沥青砂浆找平层：当结构层为现浇砼整体板时，厚度为15～20mm；当结构层为装配式砼板且保温层为整体或块状材料时，厚度为20～25mm。

沥青砂浆采用1：8（沥青：砂）质量比。

2 找平层的排水坡度平屋面采用结构找坡时不应小于3%，材料找坡时宜为2%；天沟、檐沟纵向找坡不应小于1%，沟底水落差不得超过200mm。

3 节点处理找平层在突出屋面结构(女儿墙、山墙、变形缝、烟囱)的交接处和转角处应作成园弧形，园弧半径当防水层为沥青防水卷材时R=100～150mm，高聚物改性沥青防水卷材时R=50mm，合成高分子防水卷材时R=20mm。

内部排水的落水口周围，找平层应做成略低的凹坑。

高低跨变形缝处理：伸出屋面管道防水处理：直式水落口：4 找平层的分格缝找平层宜设分格缝，并嵌填密封材料。

分格缝应留设在板端缝处，其纵横缝的最大间距，水泥砂浆或细石砼找平层不宜大于6m，沥青砂浆不宜大于4m。

屋面分格缝的面层处理：三、保温层施工1 保温层材料保温材料可分为三类：一是松散材料，如炉渣、膨胀蛭石、膨胀珍珠岩等，目前已较少使用。

二是板状材料，如膨胀蛭石、膨胀珍珠岩块，泡沫水泥、加气砼块，岩棉板、EPS聚笨板、XPS挤塑板。

三是整体现浇（喷）保温层，如沥青膨胀蛭石、沥青膨胀珍珠岩、聚胺酯硬泡防水保温一体化系统等。

平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。

水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。

卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。

卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。

1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。

纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。

(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。

(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。

高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。

2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。

①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。

结构层多为刚度好，变形小的各类钢筋混凝土屋面板。

找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。

找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。

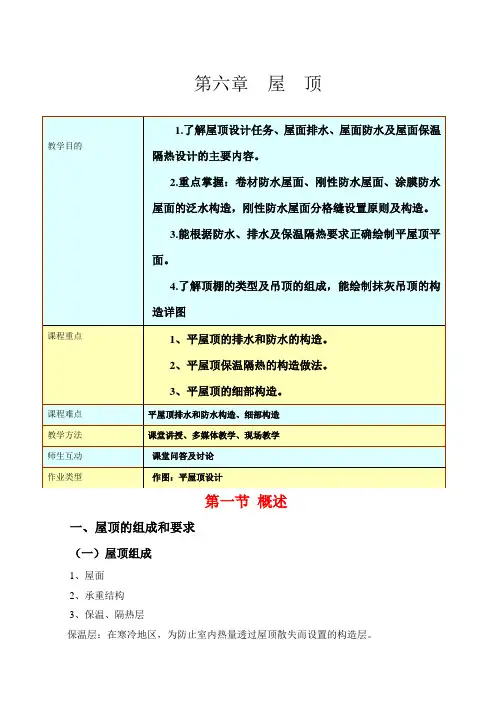

第六章屋顶第一节概述一、屋顶的组成和要求（一）屋顶组成1、屋面2、承重结构3、保温、隔热层保温层：在寒冷地区，为防止室内热量透过屋顶散失而设置的构造层。

隔热层：炎热地区的夏季，太阳辐射强，为隔绝太阳辐射进入室内而设置的构造层。

4、顶棚（二）屋顶的设计要求1、首先是能抵御风、霜、雨、雪的侵袭：应防止雨水渗漏是屋顶的基本功能要求，我国现行的《屋面工程技术规程》（GB50207-94）根据建筑物的性质、重要程度使用功能及防水耐久年限等，将屋面划为四个等级，各等级均有不同的防水要求。

(见表[屋面防水等级和防水要求]）其次，屋顶应具有良好的保温隔热性能。

2、结构要求：屋顶是房屋的承重结构，应有足够的强度和刚度，以保证房屋的结构安全，并防止因过大的结构变形引起防水层开裂、漏水。

3、建筑艺术要求：屋顶是建筑外部形体的重要组成部份，屋顶的形式对建筑的造型极具影响，应注重屋顶形式及其细部的设计，以满足人们对建筑艺术方面的需求。

二、屋顶形式屋顶形式与建筑的使用功能、屋顶材料、结构类型及建筑造型要求有关，由于这些因素不同，可形成不同形式的屋顶。

1、平屋顶平屋顶是围护构件，也是承重构件，应具有多方面的功能，在构造上形成多种材料叠合的多层次做法。

屋顶有一定的排水坡度，坡度通常<5％的称为平屋顶。

平屋顶的形式(a)挑檐；(b)女儿墙；(c)挑檐女儿墙；(d)盝（盒）顶 2、坡屋顶它是我国传统的屋面形式，在民居建筑中广泛采用。

某些公共建筑结合景观环境或建筑风格的要求也常采用。

其屋面防水材料为小青瓦和平瓦，排水坡度一般为20～30°。

坡屋顶的形式(a)单坡顶；(b)硬山两坡顶；（c ）悬山两坡顶；(d)四坡顶；（e ）卷棚顶；（f ）庑殿顶；(g)歇山顶；(h)圆攒尖顶3、其他形式的屋顶如球面、曲面、折面等特殊形状的屋顶。

这类屋顶施工复杂，造价高。

常用于大跨度的公共建筑，如影剧院，体育馆，车站等。

其它形式的屋顶(a)双曲拱屋顶；(b)砖石拱屋顶；（c ）球形网壳屋顶；(d) V 形网壳屋顶；(e)筒壳屋顶；(f)扁壳屋顶；(g)车轮形悬索屋顶；(h)鞍形悬索屋顶三、屋面的排水坡度(一)、坡度的影响因素1、屋面覆盖材料屋面覆盖材料的面积越小、接缝越多、厚度越大，屋面排水坡度越大，反之则小。
