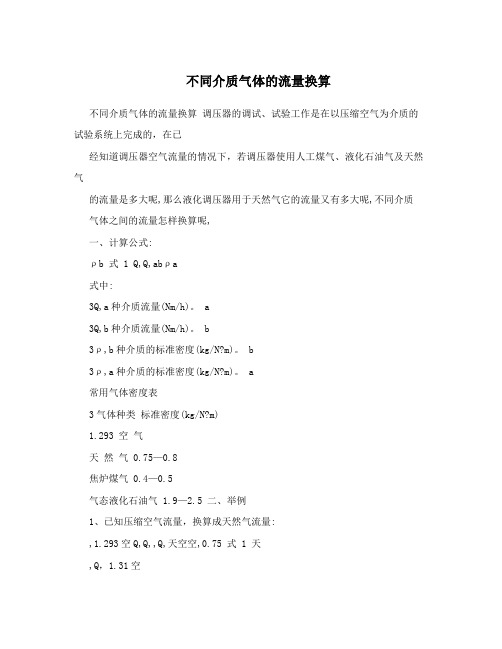

不同介质气体的流量换算不同介质气体的流量换算调压器的调试、试验工作是在以压缩空气为介质的试验系统上完成的,在已经知道调压器空气流量的情况下,若调压器使用人工煤气、液化石油气及天然气的流量是多大呢,那么液化调压器用于天然气它的流量又有多大呢,不同介质气体之间的流量怎样换算呢,一、计算公式:ρb 式1 Q,Q,abρa式中:3Q,a种介质流量(Nm/h)。
a3Q,b种介质流量(Nm/h)。
b3ρ,b种介质的标准密度(kg/N?m)。
b3ρ,a种介质的标准密度(kg/N?m)。
a常用气体密度表3气体种类标准密度(kg/N?m)1.293 空气天然气 0.75—0.8焦炉煤气 0.4—0.5气态液化石油气 1.9—2.5 二、举例1、已知压缩空气流量,换算成天然气流量:,1.293空Q,Q,,Q,天空空,0.75 式 1 天,Q,1.31空式中:3 ρ,空气标准密度(1.293 kg/N?m)。
空3 ρ,天然气标准密度(0.75,0.8 kg/N?m),这里取ρ,0.75。
天天Q—流过调压器的压缩空气的标准流量。
空Q—折算成天然气的流量。
天32、已知压缩空气流量,求:焦炉煤气的流量,这里取ρ,0.36 kg/N?m,煤Q折算成焦炉煤气的流量得: 煤1.239 Q,Q,煤空0.36 式 2 ,Q,1.85空33、已知压缩空气流量,求液化气的流量,这里取ρ,2 kg/N?m,折算成液Q液化气的流量得: 液1.293Q,Q,液空式 3 2,Q,0.8空3 4、已知某调压器用于天然气的额定流量为25Nm/h,求:若用于液化气该调压器的额定流量是多少,ρ天Q,Q,天液ρ液0.75 ,25, 23,15.3(Nm/h)由此可见,用于天然气的调压器,如果用于液化气,额定流量变小了。
燃气调压器的技术参数
燃气调压器是一种用于调节燃气压力的设备,其技术参数对于燃气系统的安全和稳定运行至关重要。
下面将从以下几个方面介绍燃气调压器的技术参数。
1. 额定压力
燃气调压器的额定压力是指其设计和制造时所规定的最大工作压力。
在使用过程中,燃气调压器的压力不应超过其额定压力,否则会导致设备损坏或燃气泄漏等安全问题。
2. 调节范围
燃气调压器的调节范围是指其能够调节的最大和最小压力之间的范围。
一般来说,燃气调压器的调节范围应该能够满足燃气系统的需求,同时也要考虑到设备的精度和稳定性。
3. 流量系数
燃气调压器的流量系数是指在一定压力差下,单位时间内通过燃气调压器的气体流量与标准状态下单位时间内通过燃气调压器的气体流量之比。
流量系数越大,燃气调压器的流量能力越强。
4. 精度等级
燃气调压器的精度等级是指其调节压力的精度。
一般来说,燃气调
压器的精度等级越高,其调节压力的精度越高,对于燃气系统的稳定运行也越有利。
5. 工作温度
燃气调压器的工作温度是指其能够正常工作的温度范围。
在使用过程中,燃气调压器的工作温度不应超过其规定的范围,否则会影响设备的性能和寿命。
燃气调压器的技术参数对于燃气系统的安全和稳定运行至关重要。
在选择和使用燃气调压器时,需要根据实际情况综合考虑各项技术参数,以确保设备的性能和安全性。
调压器通过流量的计算根据安全、技术以及设备质量等级的不同要求,我国把城市燃气管道根据输气压力(表压)分为:(1)、低压燃气管道压力为P≤10Kpa(0.01MPa)(2)、中压B燃气管道压力为10Kpa <P≤0.2Mpa(3)、中压A燃气管道压力为0.2Mpa <P≤0.4Mpa(4)、次高压B燃气管道压力为0.4Mpa <P≤0.8Mpa(5)、次高压A燃气管道压力为0.8Mpa <P≤1.6Mpa(6)、高压B燃气管道压力为1.6Mpa <P≤2.5Mpa(7)、高压A燃气管道压力为2.5Mpa <P≤4.0Mpa调压器通过能力的计算压力降是由于摩擦阻力和通过阀口时气流不断改变流动方向造成的,根据调压阀前后压差的大小,通过能力计算分为不可压缩和可压缩两种情况。
A、不可压缩气体体积的计算当调压器前后燃气压差很小时,即ΔP/P1≤0.08时,可忽略燃气的可压缩性,流量计算:Q=509αF√2ΔP/ρQ---通过调压器的小时流量(m3/h)α---调压器的流量系数,盘型阀为0.5~0.6,锥型阀为0.6~0.7F---调压器的阀口总面积(cm2)B、可压缩气体体积的计算当调压器前后燃气压差很小时,即ΔP/P1>0.08时,应考虑燃气的可压缩性与实际热力学过程。
流量计算:a、亚临界状态b、临界状态选择调压器的额定流量阀芯的位移不超过最大行程的90%为宜。
Q0=Q(1.15~1.2)Q pQ p=1.2 Q j∴Q0=(1.38~1.44)Q j调压器的额定流量应该是其承担管网计算流量的1.38~1.44倍,即管网计算流量是调压器额定流量的69%~72%,管网的计算流量应该是调压器额定通过流量的70%左右。
调压器的压力降应该是根据调压器前燃气管道的最低压力与调压器后燃气管道所需要的压力之差确定,整个调压系统的压降还要包括过滤器、阀门及连接管道等设备的阻力损失。
在天然气输配系统中,靠近气源的调压器的计算压降大一些,通过能力高,靠近末端调压器的计算压降小一些,通过能力低。
燃气调压器工作原理燃气调压器是一种用于调节燃气供应压力的设备,其工作原理是通过改变阀门的开度来控制燃气的流量,从而实现对燃气压力的调节。
燃气调压器通常由调压阀、感压器、阀门和控制装置等组成。
1. 调压阀:燃气调压器的核心部件是调压阀。
调压阀根据感压器的反馈信号,通过改变阀门的开度来调节燃气的流量,从而达到稳定的出口压力。
2. 感压器:感压器是燃气调压器的一个重要组成部分。
它通过感知燃气的压力变化,将压力信号转化为机械位移或电信号,并传递给调压阀,以控制阀门的开度。
3. 阀门:阀门用于控制燃气的流量。
调压阀通过改变阀门的开度来调节燃气的流量,从而实现对燃气压力的调节。
阀门的开度越大,燃气的流量越大,压力越高;反之,阀门的开度越小,燃气的流量越小,压力越低。
4. 控制装置:控制装置用于接收感压器的信号,并根据设定值来控制调压阀的开度。
控制装置可以是机械式的,也可以是电子式的。
机械式的控制装置通过机械连接来实现对阀门的控制;电子式的控制装置通过电路来实现对阀门的控制。
当燃气压力低于设定值时,感压器会感知到压力变化,并将信号传递给控制装置。
控制装置根据设定值和感压器的信号,计算出阀门的开度,并通过机械或电子方式控制阀门的开度,使燃气的流量增加,从而提高燃气的压力。
当燃气压力达到设定值时,感压器停止感知压力变化,控制装置停止控制阀门的开度,燃气调压器保持稳定的出口压力。
需要注意的是,燃气调压器需要根据不同的使用场景和需求进行选择。
不同的燃气调压器具有不同的调压范围和调压精度。
在选择燃气调压器时,需要考虑燃气的流量、压力变化范围、使用环境等因素,以确保燃气调压器能够正常工作并满足需求。
总结起来,燃气调压器通过调节阀门的开度来控制燃气的流量,从而实现对燃气压力的调节。
它由调压阀、感压器、阀门和控制装置等组成,通过感压器感知燃气压力的变化,并通过控制装置控制阀门的开度,使燃气的流量和压力保持稳定。
选择合适的燃气调压器需要考虑燃气的流量、压力变化范围和使用环境等因素。
压力与流量换算公式
压力与流量的换算公式可以根据流体的类型(液体或气体)以及具体情境有所不同。
对于液体来说,由于其被认为是不可压缩的,压力对其流速和管径没有影响,但会影响其密度。
一个常用的计算公式是:Q=CA√(ΔP/ρ),其中Q是流量,C是流量系数,A是管道截面积,ΔP是管道两端的压力差,ρ是流体密度。
对于气体来说,因其可压缩,压力对气体的密度和流速有较大影响,此时可以用气态方程式去换算P×V=RT。
在理想情况下,也可以利用公式Q = CA√(ΔP/ρ)进行计算,但需要注意的是这里的密度需要用气体的特定状态方程来计算。
此外,如果已知管道直径D、管道内压力P以及管道内流体的平均速度V,可以通过公式Q = (∏D^2)/ 4•v计算出流量。
然而,即便知道了这些参数,也不能精确地求出管道中流体的流速和流量。
总的来说,压力与流量之间的关系受多种因素影响,包括流体类型、密度、温度等。
实际应用时应根据具体情况选择适当的计算公式。
燃气调压器工作原理燃气调压器是一种用于调节燃气供应压力的设备,其工作原理基于流体力学和热力学原理。
燃气调压器通常用于天然气、液化石油气等燃气供应系统中,以确保燃气供应的稳定性和安全性。
1. 压力调节原理:燃气调压器主要通过调节阀门的开度来控制燃气的流量和压力。
当进入调压器的燃气压力超过设定的压力值时,调压器会自动调整阀门的开度,降低燃气的流量和压力;当进入调压器的燃气压力低于设定的压力值时,调压器则会增加阀门的开度,增加燃气的流量和压力。
2. 结构组成:燃气调压器通常由进气管道、调压阀、调节装置、出气管道和安全装置等组成。
进气管道将高压燃气引入调压器,调压阀通过调节装置控制燃气的流量和压力,出气管道将调压后的燃气输送到燃气设备或者管网中,安全装置用于保护调压器和系统的安全。
3. 调节装置:调节装置是燃气调压器的核心部份,主要包括调压阀和传感器。
调压阀根据传感器检测到的燃气压力信号,自动调整阀门的开度,以实现燃气压力的稳定控制。
传感器通常采用弹簧、膜片或者电子元件等,能够感知燃气压力的变化并将信号传递给调压阀。
4. 安全装置:为了确保燃气调压器和燃气供应系统的安全性,通常会在调压器上设置安全装置。
常见的安全装置包括过压保护装置、过流保护装置和过温保护装置等。
过压保护装置可以在燃气压力超过安全范围时自动切断燃气供应;过流保护装置可以在燃气流量超过额定值时限制燃气供应;过温保护装置可以在燃气温度超过安全范围时自动住手供气。
5. 工作过程:燃气调压器的工作过程可以简单描述为:燃气从高压管道进入调压器的进气口,经过调压阀调节压力后,流出调压器的出气口,最终输送到燃气设备或者管网中。
在整个过程中,调压器会根据传感器检测到的燃气压力信号,自动调整阀门的开度,以保持燃气供应的稳定性和安全性。
总结:燃气调压器是一种用于调节燃气供应压力的设备,通过调节阀门的开度来控制燃气的流量和压力。
它由进气管道、调压阀、调节装置、出气管道和安全装置等组成。
调压器通过流量的计算
根据安全、技术以及设备质量等级的不同要求,我国把城市燃气管道根据输气压力(表压)分为:
(1)、低压燃气管道压力为P≤10Kpa()
(2)、中压B燃气管道压力为10Kpa <P≤
(3)、中压A燃气管道压力为<P≤
(4)、次高压B燃气管道压力为<P≤
(5)、次高压A燃气管道压力为<P≤
(6)、高压B燃气管道压力为<P≤
(7)、高压A燃气管道压力为<P≤
调压器通过能力的计算
压力降是由于摩擦阻力和通过阀口时气流不断改变流动方向造成的,根据调压阀前后压差的大小,通过能
力计算分为不可压缩和可压缩两种情况。
A、不可压缩气体体积的计算
当调压器前后燃气压差很小时,即ΔP/P1≤时,可忽略燃气的可压缩性,流量计算:
Q=509αF√2ΔP/ρ
Q---通过调压器的小时流量(m3/h)
α---调压器的流量系数,盘型阀为~,锥型阀为~
F---调压器的阀口总面积(cm2)
B、可压缩气体体积的计算
当调压器前后燃气压差很小时,即ΔP/P1>时,应考虑燃气的可压缩性与实际热力学过程。
流量计算:
a、亚临界状态
b、临界状态
选择调压器的额定流量
阀芯的位移不超过最大行程的90%为宜。
Q0=Q(~)Q p
Q p= Q j
∴Q0=(~)Q j
调压器的额定流量应该是其承担管网计算流量的~倍,即管网计算流量是调压器额定流量的69%~72%,管网的计算流量应该是调压器额定通过流量的70%左右。
调压器的压力降应该是根据调压器前燃气管道的最低压力与调压器后燃气管道所需要的压力之差确定,整个调压系统的压降还要包括过滤器、阀门及连接管道等设备的阻力损失。
在天然气输配系统中,靠近气源的调压器的计算压降大一些,通过能力高,靠近末端调压器的计算压降小一些,通过能力低。
