庭院燃气流量计算及调压管径选择

燃气管道计算流量和水力计算1.1城镇燃气管道的计算流量，应按计算月的小时zui 大用气量计算。

该小时zui 大用气量应根据所有用户燃气用气量的变化叠加后确定。

独立居民小区和庭院燃气支管的计算流量宜按本款第4条公式（1.4-2）计算。

1.2居民生活用气量：应根据本地燃料消耗统计数据折算，以每户3.5人计。

此处参考《××市××区燃气专项规划》，取2720MJ/人·年(65万大卡/人·年)。

1.3商业和工业用气量：应根据所有用气设备的额定流量和实际使用情况确定，参见本条规定的a 条和b 条。

无具体数据时，可按附录B 采用。

1) 商业用户燃气计算流量应按所有用气设备的额定热负荷和实际使用情况确定，无实际数据时，可参照附录Q 采用。

不同燃气的换算可按其低热值比计算，固体和液体燃料换算燃气还应考虑热效率，宜按下式计算：（1. 3）式中 V ——燃气用量（Nm 3/d ）；G ——原来使用的燃料量（kg/d ）； Q 1——原用燃料的低热值（kcal/kg ）； η1——原用燃料的燃具热效率（%）； Q 2——燃气低热值（kcal/Nm 3）； η2——燃气燃具热效率（%）。

各种燃料的低热值参照表1. 3-1，使用不同燃料的燃具热效率参照表1. 3-2。

2211ηηQ Q G V =表1. 3-1不同燃料的低热值表1.3-2使用不同燃料的燃具热效率注：①重油热效率比柴油约小5%。

2)工业企业生产用气设备的燃气用量，应按下列原则确定：a定型燃气加热设备，应根据设备铭牌标定的用气量或标定热负荷，采用经当地燃气热值折算的用气量；b非定型燃气加热设备应根据热平衡计算确定；或参照同类型用气设备的用气量确定；c 使用其他燃料的加热设备需要改用燃气时，可根据原燃料实际消耗量计算确定。

d 工业用户由固体或液体燃料改为使用燃气时，可按式（1.3）进行换算，式中的原用燃料量G 和原用燃料的燃具热效率η1应为实际测定值，η2可比照类似工业用气设备采用。

燃气调压器规格型号及参数
燃气调压器是一种用于降低高压燃气到所需低压的装置。

其规格型号
和参数通常包括以下几个方面：
1. 压力范围：指燃气调压器能够承受的最大输入压力和设定输出压
力的范围。

一些常见的压力范围包括0.5-5 bar、1-10 bar、2-20 bar等。

2.输入和输出连接口尺寸：指燃气调压器的输入和输出连接口的管道
直径。

常见的连接口尺寸包括DN15、DN20、DN25等。

3.最大流量：指燃气调压器能够通过的最大燃气流量。

通常以立方米
/小时（m³/h）为单位计量。

4.工作温度范围：指燃气调压器能够在安全且稳定的温度范围内正常
运行的温度区间。

5.材质和防爆等级：指燃气调压器的主体材料和防爆等级。

材质通常
为铜、不锈钢等，防爆等级可根据具体工作环境和要求选择。

常见的燃气调压器规格型号包括HON08、HON10、HON15等，其参数可
按照以上几个方面进行选择和定制。

小区庭院及室内燃气管道设计施工要点及适用规范探讨发布日期:2011-10-11 作者:admin 小区庭院及室内燃气管道设计施工要点及适用规范探讨小区庭院及室内燃气管道工程包括庭院总阀门、庭院中压(或低压管道、调压设施、引入管、立管、户内总阀、用户调压器、燃气计量表、户内支管及用气点阀门等。

小区庭院及室内燃气管道设计施工适用的规范很多, 现结合湖州港华工程施工实际情况, 就材料选择、管沟开挖回填、管道连接、管道敷设、调压器、阀门和压力试验等方面操作要点及适用规范条款加以探讨。

一、材料选择1、燃气庭院管道宜采用聚乙烯管和钢管。

1如危险程度高或被损坏的机会大时,须使用钢管。

2对有可能出现地面下沉的地方,应优先使用钢管或聚乙烯管。

3聚乙烯管不应在地面以上的位置及其它被日光照射到的位置和有溶剂及有害化学品的地方。

2、钢管及管件1符合 API 5L 、 BS3601、 GB8163、 GB3091或同等标准的钢管, 可应用于压力不超过 0.4MPa 的主干管 /分支管。

2如操作压力超过 0.2MPa ,须采用焊接口或法兰接口。

除非管道直径不超过 50毫米, 可考虑采用螺纹接口。

3钢配件可由制造厂供应, 必须符合 ANSIB16.9、 BS1640、 GB12459、GB13401、 GB17185、 SY/T0510、 SY/T5253或同等标准。

管件可由钢管制造,但该管道的品质及厚度不得低于相连的干管 /分支管。

4法兰接口一般须符合 BS4504 PN16 、 BS3293 、 BS1560 、 ANSI 150 、GB/T9112-9124 、 GB/T13402 、 HG20592-20635 或同等标准。

绝缘法兰、绝缘接头应符合 SY/T0516 或同等标准。

5焊接须符合下列其中一种标准或指定的同等标准:BS 2971、 CJJ33、GB50028、 GBJ236或 GBJ235。

6焊料与管道物料应在化学性质方面兼容及有相类似的机械特性。

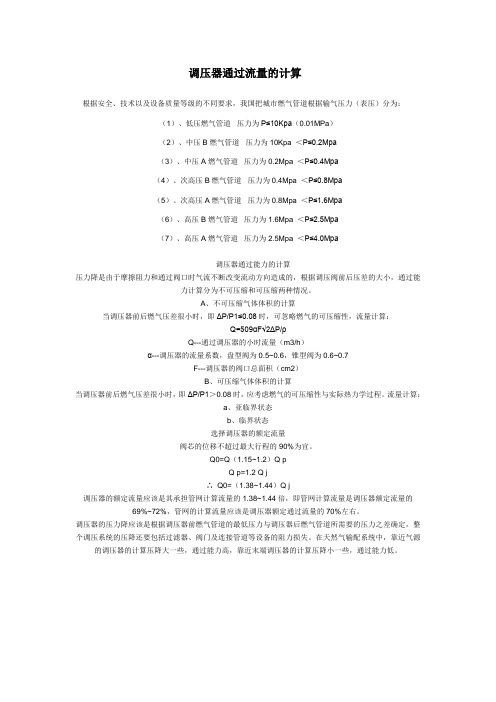

调压器通过流量的计算根据安全、技术以及设备质量等级的不同要求，我国把城市燃气管道根据输气压力（表压）分为：（1）、低压燃气管道压力为P≤10Kpa（0.01MPa）（2）、中压B燃气管道压力为10Kpa ＜P≤0.2Mpa（3）、中压A燃气管道压力为0.2Mpa ＜P≤0.4Mpa（4）、次高压B燃气管道压力为0.4Mpa ＜P≤0.8Mpa（5）、次高压A燃气管道压力为0.8Mpa ＜P≤1.6Mpa（6）、高压B燃气管道压力为1.6Mpa ＜P≤2.5Mpa（7）、高压A燃气管道压力为2.5Mpa ＜P≤4.0Mpa调压器通过能力的计算压力降是由于摩擦阻力和通过阀口时气流不断改变流动方向造成的，根据调压阀前后压差的大小，通过能力计算分为不可压缩和可压缩两种情况。

A、不可压缩气体体积的计算当调压器前后燃气压差很小时，即ΔP/P1≤0.08时，可忽略燃气的可压缩性，流量计算：Q=509αF√2ΔP/ρQ---通过调压器的小时流量（m3/h）α---调压器的流量系数，盘型阀为0.5~0.6，锥型阀为0.6~0.7F---调压器的阀口总面积（cm2）B、可压缩气体体积的计算当调压器前后燃气压差很小时，即ΔP/P1＞0.08时，应考虑燃气的可压缩性与实际热力学过程。

流量计算：a、亚临界状态b、临界状态选择调压器的额定流量阀芯的位移不超过最大行程的90%为宜。

Q0=Q（1.15~1.2）Q pQ p=1.2 Q j∴Q0=（1.38~1.44）Q j调压器的额定流量应该是其承担管网计算流量的1.38~1.44倍，即管网计算流量是调压器额定流量的69%~72%，管网的计算流量应该是调压器额定通过流量的70%左右。

调压器的压力降应该是根据调压器前燃气管道的最低压力与调压器后燃气管道所需要的压力之差确定，整个调压系统的压降还要包括过滤器、阀门及连接管道等设备的阻力损失。

在天然气输配系统中，靠近气源的调压器的计算压降大一些，通过能力高，靠近末端调压器的计算压降小一些，通过能力低。

燃气用气量与计算流量燃气用气量民用建筑燃气用气量包括：居民生活用气量、商业用气量、采暖及通风空调用气量。

1用户燃气用气量，应考虑燃气规划开展量，根据当地用气量指标确定。

2居民生活与商业用气量指标，应根据当地居民生活与商业用气量统计数据分析确定。

当缺乏实际统计资料时，结合当地情况参考选用附录D中附表D.1-1、附表D.1-2、附表D.1-3、附表D.1-4数据。

3采暖用气量，可根据当地建筑物耗热量指标确定〔方案与初步设计阶段也可按附录D中附表D.1-5中数据估算〕。

4通风空调用气量，取冬季热负荷与夏季冷负荷中大值确定〔方案与初步设计阶段也可按附录D中附表D.1-6中数据估算〕。

5居住小区集中供给热水用气量，参照?建筑给水排水设计标准?GB50015中耗热量计算。

燃气计算流量1燃气管道计算流量，应为小时最大用气量。

2居民生活与商业用户1〕各用气设备额定流量与台数等资料时，小时计算流量按以下方法确定：①居民生活用燃气计算流量：Q h=∑kNQ n(-1)式中Q h——居民用户燃气计算流量〔m3/h〕;k——用气设备同时工作系数，可参照附录E中附表E.1-1、附表E.1-2数据；N——同种设备数目；Q n——单台用气设备额定流量〔m3/h〕。

②商业用户〔包括宾馆、饭店、餐馆、医院、食堂等〕燃气计算流量，一般按所有用气设备额定流量并根据设备实际使用情况确定。

2〕当缺乏用气设备资料时，可按以下方法估算燃气小时计算流量〔0℃，101325Pa，以下同〕：Q hl=〔1/n〕Q a (-2)n=(365×24)/K m K d K h (-3)式中Q hl——燃气小时计算流量〔m3/h〕；Q a——年燃气用量〔m3/a〕；n ——年燃气最大负荷利用小时数〔h〕;K m——月顶峰系数，计算月日平均用气量与年日平均用气量之比；K d——日顶峰系数，计算月中日最大用气量与该月日平均用气量之比；K h——小时顶峰系数，计算月中最大用气量日小时最大用气量与该日小时平均用气量之比。

12.3燃气用气量和计算流量12.3.1燃气用气量民用建筑燃气用气量包括：居民生活用气量、商业用气量、采暖及通风空调用气量。

1用户的燃气用气量，应考虑燃气规划发展量，根据当地的用气量指标确定。

2居民生活和商业的用气量指标，应根据当地居民生活和商业用气量的统计数据分析确定。

当缺乏实际统计资料时，结合当地情况参考选用附录D中附表D.1-1、附表D.1-2、附表D.1-3、附表D.1-4数据。

3采暖用气量，可根据当地建筑物耗热量指标确定（方案和初步设计阶段也可按附录D中附表D.1-5中数据估算）。

4通风空调用气量，取冬季热负荷与夏季冷负荷中的大值确定（方案和初步设计阶段也可按附录D中附表D.1-6中数据估算）。

5居住小区集中供应热水用气量，参照《建筑给水排水设计规范》GB50015中的耗热量计算。

12.3.2燃气计算流量1燃气管道的计算流量，应为小时最大用气量。

2居民生活和商业用户1）已知各用气设备的额定流量和台数等资料时，小时计算流量按以下方法确定：①居民生活用燃气计算流量：Q h=∑kNQ n (12.3.2-1)式中 Q h——居民用户燃气计算流量（m3/h）;k——用气设备同时工作系数，可参照附录E中附表E.1-1、附表E.1-2的数据；N——同种设备数目；Q n——单台用气设备的额定流量（m3/h）。

②商业用户（包括宾馆、饭店、餐馆、医院、食堂等）的燃气计算流量，一般按所有用气设备的额定流量并根据设备的实际使用情况确定。

2）当缺乏用气设备资料时，可按以下方法估算燃气小时计算流量（0℃，101325Pa，以下同）：Q hl=（1/n）Q a(12.3.2-2)n=(365×24)/K m K d K h (12.3.2-3)式中 Q hl——燃气小时计算流量（m3/h）；Q a——年燃气用量（m3/a）；n ——年燃气最大负荷利用小时数（h）;K m——月高峰系数，计算月的日平均用气量和年的日平均用气量之比；K d——日高峰系数，计算月中的日最大用气量和该月日平均用气量之比；K h——小时高峰系数，计算月中最大用气量日的小时最大用气量和该日小时平均用气量之比。

工况、标况注意：改变蓝色区域的数据，可以自气体状态方程：PV=nRT 工况与标况换算公式：P1×V1/T1=P2由此得出：P1：标况压力，单位Kpa，以标准大气V1：标况流量，单位m 3/h T1：标况温度，单位开尔文K，取值P2：工况压力=（表压Mpa×1000+P现）V2：工况流量T2：工况温度=（实际温度℃+273.15）快速近似换算公式：标况流量=工况流量×（工作压力kgf/cm 2 + 1）上式在工作温度为-3℃,实际大气压为标准大气压时最准气体的气态方程式Pg ——表压（KPa ）气体的标准状态分三种：1、1954年第十届国际计量大会(CGPM)协议的标准状态是：温度273.15K（0℃），压力101.325KPa。

世界各国科技2、国际标准化组织和美国国家标准规定以温度288.15K（15℃），压力101.325KPa作为计量气体体积流量的标态。

3、我国《天然气流量的标准孔板计算方法》规定以温度293.15K（20℃），压力101.325KPa作为计量气体体积流量天然气标况体积换算公式和普通气体的不一样的，必须符合中国石油天然气总公司发布的SY/T6143-1996。

Qn=Zn/Zg •(Pg+Pa)/Pn •Tn/Tg •Qg式中：Qn ——标准状态下的体积流量（Nm3/h ）标况流量 =工况流量 =工况流量×（工作压力Mpa×1000+实际大气压Kpa）×101.325×（工作温度℃+273.15）标况流量×101.325×（工作温度℃+273.15）（工作压力Mpa×1000+实际大气压Kpa）×273.1Zn ——标准状态下的压缩系数Zg ——工作状态下的压缩系数Pa ——当地大气压（KPa ）Pg+Pa——工况下的绝对压力Pn——标准大气压（101.325KPa）Tn——标准状态下（天然气国标20℃）的绝对温度（293.15K）Tg——介质的绝对温度（273.15+t）Kt ——被测介质的摄氏温度（℃）Qg——未经修正的体积流量（m3/h）带n的是标况参数，带g的是工况参数。

天然气流速要看多大管径和多大压力情况下，我是燃气公司的，有这样的专门数据表格，低压管道一般就是5-6米/秒，中压管道在10-15米/秒左右，而一般是低于15米的，且叫做经济流速。

你这几个压力情况下，我假设管长50米，管径DN50，流量30m3/时，则流速分别是 4.2米/s ，3.9米/s ，1.46米/s 。

意思也可以这么理解，同样过30立方米，在你10千帕的情况下，你就没必要选DN50了，选个40就够用了，但选DN25则流速达到了16米/s ，流速过高了，在0.2mpa 的时候选个DN20的管径就够用了雷诺数是一种可用来表征流体情况的无量纲数，用Re 表示，Re=ρvr/η，其中v 、ρ、η分别为流体的流速、密度与黏性系数，r 为一特征线度。

例如：流体流过圆形管道，则r 为管道半径，利用雷诺数可区分流体的流动是层流或湍流，也可以原来确定物体在流体中流动所受到的阻力。

例如，对于小球在流体中的流动，当Re 比“1”小得很多时，其阻力f=6πr ηｖ（称为斯托克斯公式），当Re 比“1”大得多时，f ‘=0.2πr2v2，而与η无关。

希望可以帮到楼主低压燃气管道计算说明（1）根据《城镇燃气设计规范》（GB 50028-2006）规定，低压燃气管道单位长度的摩擦阻力宜按照下式计算。

72506.2610m Q T R dT 式中 Rm ：燃气管道单位长度摩擦阻力，Pa/m ；λ：燃气管道的摩擦阻力系数；Q：燃气管道的计算流量，Nm 3/h ； d ：管道内径；ρ：燃气密度，kg/Nm 3； T：设计中所采用的燃气温度，K （本燃气管道设计温度采用288K ）； T 0：273.16，K(2)根据燃气在管道中的不同运动状态，摩擦阻力系数λ按下列各式计算：层流状态：Re 2100时，64Re ；临界状态：Re21003500时，5Re 21000.0365Re 10；湍流状态：Re 3500时，与管材有关：。
