可控硅和继电器有什么区别
继电器和可控硅都是开关型器件，控制方便使用广泛。
今天来看看两者有什么区别。
1. 触点方面
继电器：机械式触点，在开关过程中有抖动；响应时间为ms级别，多为10-30ms；机械式触点存在寿命限制，流过的电流越大，寿命越短；容易出现电弧；
可控硅：电子式触点，响应速度快，为us甚至ns级别；无使用寿命限制；不会产生电弧；
2.控制回路
继电器：可以用在交直流回路中，能导通/切断交流回路、直流回路；
可控硅：可控硅用在交流回路中，无法用在直流回路中，因为无法关断；
3.控制方式
继电器：继电器线圈得电后继电器触点动作，失电后触点复位；
可控硅：给出触发信号后，触点T1,T2存在电流且大于维持电流后可控硅导通，导通后把触发信号移除，可控硅仍然处于导通状态，除非T1,T2流过的电流小于维持电流；
以上是简单总结的几点区别，欢迎大家批评、指正、补充。

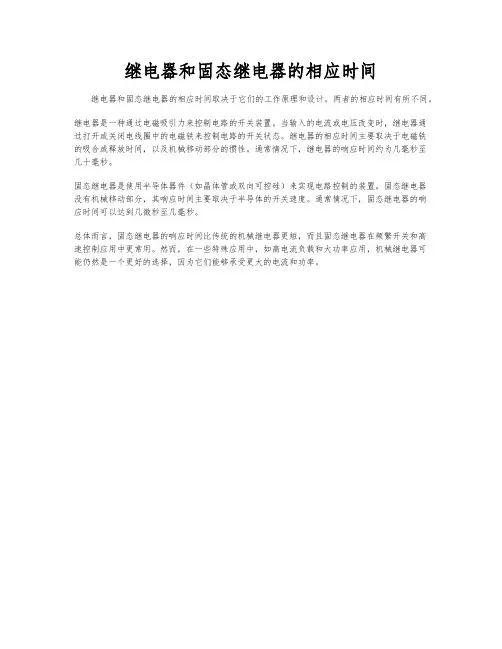

继电器和固态继电器的相应时间
继电器和固态继电器的相应时间取决于它们的工作原理和设计。
两者的相应时间有所不同。
继电器是一种通过电磁吸引力来控制电路的开关装置。
当输入的电流或电压改变时，继电器通过打开或关闭电线圈中的电磁铁来控制电路的开关状态。
继电器的相应时间主要取决于电磁铁的吸合或释放时间，以及机械移动部分的惯性。
通常情况下，继电器的响应时间约为几毫秒至几十毫秒。
固态继电器是使用半导体器件（如晶体管或双向可控硅）来实现电路控制的装置。
固态继电器没有机械移动部分，其响应时间主要取决于半导体的开关速度。
通常情况下，固态继电器的响应时间可以达到几微秒至几毫秒。
总体而言，固态继电器的响应时间比传统的机械继电器更短，而且固态继电器在频繁开关和高速控制应用中更常用。
然而，在一些特殊应用中，如高电流负载和大功率应用，机械继电器可能仍然是一个更好的选择，因为它们能够承受更大的电流和功率。

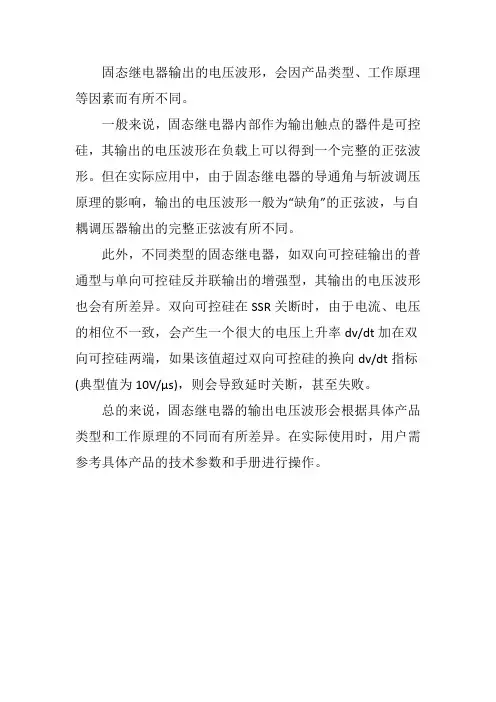

固态继电器输出的电压波形，会因产品类型、工作原理等因素而有所不同。
一般来说，固态继电器内部作为输出触点的器件是可控硅，其输出的电压波形在负载上可以得到一个完整的正弦波形。
但在实际应用中，由于固态继电器的导通角与斩波调压原理的影响，输出的电压波形一般为“缺角”的正弦波，与自耦调压器输出的完整正弦波有所不同。
此外，不同类型的固态继电器，如双向可控硅输出的普通型与单向可控硅反并联输出的增强型，其输出的电压波形也会有所差异。
双向可控硅在SSR关断时，由于电流、电压的相位不一致，会产生一个很大的电压上升率dv/dt加在双向可控硅两端，如果该值超过双向可控硅的换向dv/dt指标(典型值为10V/μs)，则会导致延时关断，甚至失败。
总的来说，固态继电器的输出电压波形会根据具体产品类型和工作原理的不同而有所差异。
在实际使用时，用户需参考具体产品的技术参数和手册进行操作。

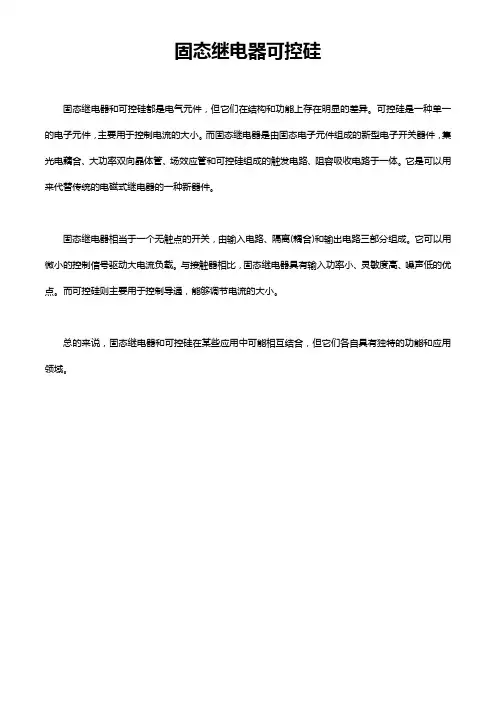

固态继电器可控硅
固态继电器和可控硅都是电气元件，但它们在结构和功能上存在明显的差异。
可控硅是一种单一的电子元件，主要用于控制电流的大小。
而固态继电器是由固态电子元件组成的新型电子开关器件，集光电藕合、大功率双向晶体管、场效应管和可控硅组成的触发电路、阻容吸收电路于一体。
它是可以用来代替传统的电磁式继电器的一种新器件。
固态继电器相当于一个无触点的开关，由输入电路、隔离(耦合)和输出电路三部分组成。
它可以用微小的控制信号驱动大电流负载。
与接触器相比，固态继电器具有输入功率小、灵敏度高、噪声低的优点。
而可控硅则主要用于控制导通，能够调节电流的大小。
总的来说，固态继电器和可控硅在某些应用中可能相互结合，但它们各自具有独特的功能和应用领域。

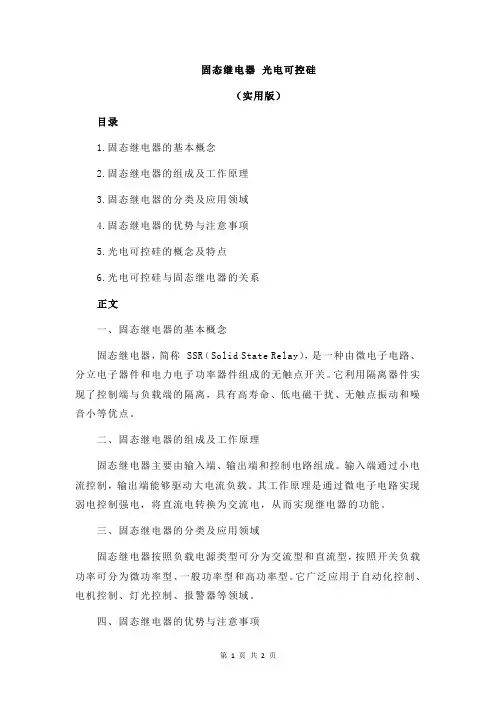

固态继电器光电可控硅（实用版）目录1.固态继电器的基本概念2.固态继电器的组成及工作原理3.固态继电器的分类及应用领域4.固态继电器的优势与注意事项5.光电可控硅的概念及特点6.光电可控硅与固态继电器的关系正文一、固态继电器的基本概念固态继电器，简称 SSR（Solid State Relay），是一种由微电子电路、分立电子器件和电力电子功率器件组成的无触点开关。
它利用隔离器件实现了控制端与负载端的隔离，具有高寿命、低电磁干扰、无触点振动和噪音小等优点。
二、固态继电器的组成及工作原理固态继电器主要由输入端、输出端和控制电路组成。
输入端通过小电流控制，输出端能够驱动大电流负载。
其工作原理是通过微电子电路实现弱电控制强电，将直流电转换为交流电，从而实现继电器的功能。
三、固态继电器的分类及应用领域固态继电器按照负载电源类型可分为交流型和直流型，按照开关负载功率可分为微功率型、一般功率型和高功率型。
它广泛应用于自动化控制、电机控制、灯光控制、报警器等领域。
四、固态继电器的优势与注意事项固态继电器具有高寿命、低电磁干扰、无触点振动和噪音小等优点。
在使用时，应注意负载侧的电压应在规定范围内，避免过载使用，以免影响继电器的使用寿命。
此外，还需注意继电器的使用环境，如温度、湿度等，以保证其正常工作。
五、光电可控硅的概念及特点光电可控硅是一种半导体器件，具有光电转换和可控硅开关两种功能。
它将光信号转换为电信号，通过触发可控硅开关，实现对负载电流的控制。
六、光电可控硅与固态继电器的关系光电可控硅是固态继电器的一种类型，它可以替代传统的电磁继电器，实现对负载电流的控制。

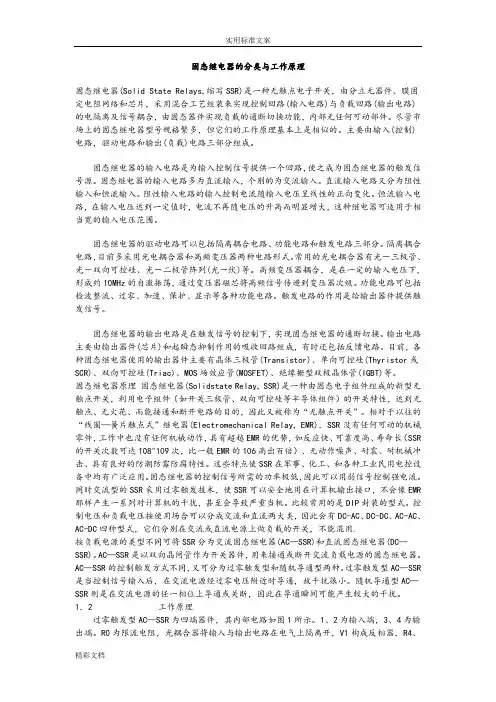

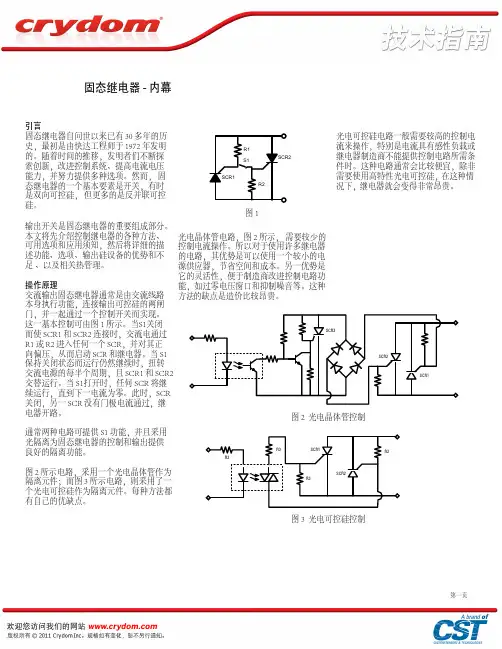

固态继电器的分类与工作原理固态继电器(Solid State Relays,缩写SSR)是一种无触点电子开关，由分立元器件、膜固定电阻网络和芯片，采用混合工艺组装来实现控制回路(输入电路)与负载回路(输出电路)的电隔离及信号耦合，由固态器件实现负载的通断切换功能，内部无任何可动部件。
尽管市场上的固态继电器型号规格繁多，但它们的工作原理基本上是相似的。
主要由输入(控制)电路，驱动电路和输出(负载)电路三部分组成。
固态继电器的输入电路是为输入控制信号提供一个回路，使之成为固态继电器的触发信号源。
固态继电器的输入电路多为直流输入，个别的为交流输入。
直流输入电路又分为阻性输入和恒流输入。
阻性输入电路的输入控制电流随输入电压呈线性的正向变化。
恒流输入电路，在输入电压达到一定值时，电流不再随电压的升高而明显增大，这种继电器可适用于相当宽的输入电压范围。
固态继电器的驱动电路可以包括隔离耦合电路、功能电路和触发电路三部分。
隔离耦合电路，目前多采用光电耦合器和高频变压器两种电路形式。
常用的光电耦合器有光－三极管、光－双向可控硅、光－二极管阵列(光－伏)等。
高频变压器耦合，是在一定的输入电压下，形成约10MHz的自激振荡，通过变压器磁芯将高频信号传递到变压器次级。
功能电路可包括检波整流、过零、加速、保护、显示等各种功能电路。
触发电路的作用是给输出器件提供触发信号。
固态继电器的输出电路是在触发信号的控制下，实现固态继电器的通断切换。
输出电路主要由输出器件(芯片)和起瞬态抑制作用的吸收回路组成，有时还包括反馈电路。
目前，各种固态继电器使用的输出器件主要有晶体三极管(Transistor)、单向可控硅(Thyristor或SCR)、双向可控硅(Triac)、MOS场效应管(MOSFET)、绝缘栅型双极晶体管(IGBT)等。
固态继电器原理固态继电器(Solidstate Relay, SSR)是一种由固态电子组件组成的新型无触点开关，利用电子组件（如开关三极管、双向可控硅等半导体组件）的开关特性，达到无触点、无火花、而能接通和断开电路的目的，因此又被称为“无触点开关”。

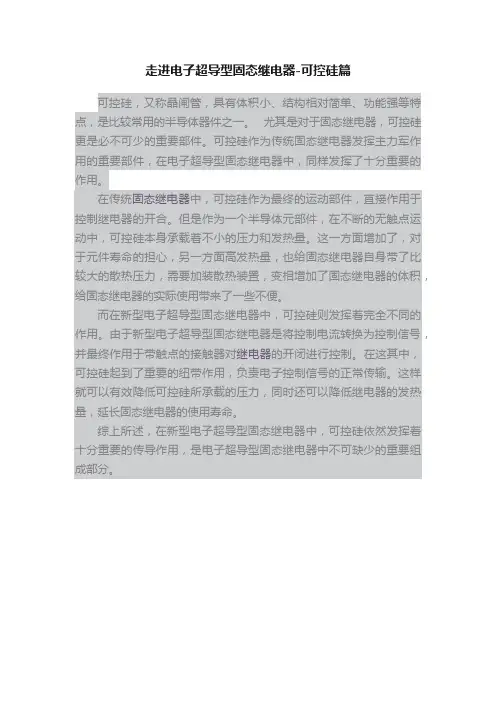

走进电子超导型固态继电器-可控硅篇
可控硅，又称晶闸管，具有体积小、结构相对简单、功能强等特点，是比较常用的半导体器件之一。
尤其是对于固态继电器，可控硅更是必不可少的重要部件。
可控硅作为传统固态继电器发挥主力军作用的重要部件，在电子超导型固态继电器中，同样发挥了十分重要的作用。
在传统固态继电器中，可控硅作为最终的运动部件，直接作用于控制继电器的开合。
但是作为一个半导体元部件，在不断的无触点运动中，可控硅本身承载着不小的压力和发热量。
这一方面增加了，对于元件寿命的担心，另一方面高发热量，也给固态继电器自身带了比较大的散热压力，需要加装散热装置，变相增加了固态继电器的体积，给固态继电器的实际使用带来了一些不便。
而在新型电子超导型固态继电器中，可控硅则发挥着完全不同的作用。
由于新型电子超导型固态继电器是将控制电流转换为控制信号，并最终作用于带触点的接触器对继电器的开闭进行控制。
在这其中，可控硅起到了重要的纽带作用，负责电子控制信号的正常传输。
这样就可以有效降低可控硅所承载的压力，同时还可以降低继电器的发热量，延长固态继电器的使用寿命。
综上所述，在新型电子超导型固态继电器中，可控硅依然发挥着十分重要的传导作用，是电子超导型固态继电器中不可缺少的重要组成部分。

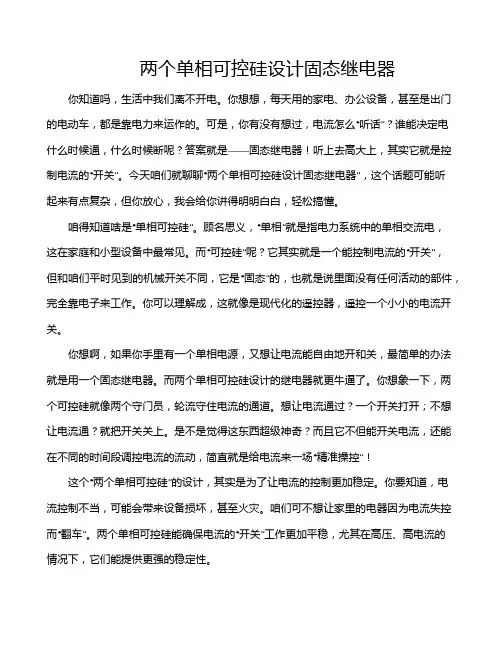

两个单相可控硅设计固态继电器你知道吗，生活中我们离不开电。
你想想，每天用的家电、办公设备，甚至是出门的电动车，都是靠电力来运作的。
可是，你有没有想过，电流怎么“听话”？谁能决定电什么时候通，什么时候断呢？答案就是——固态继电器！听上去高大上，其实它就是控制电流的“开关”。
今天咱们就聊聊“两个单相可控硅设计固态继电器”，这个话题可能听起来有点复杂，但你放心，我会给你讲得明明白白，轻松搞懂。
咱得知道啥是“单相可控硅”。
顾名思义，“单相”就是指电力系统中的单相交流电，这在家庭和小型设备中最常见。
而“可控硅”呢？它其实就是一个能控制电流的“开关”，但和咱们平时见到的机械开关不同，它是“固态”的，也就是说里面没有任何活动的部件，完全靠电子来工作。
你可以理解成，这就像是现代化的遥控器，遥控一个小小的电流开关。
你想啊，如果你手里有一个单相电源，又想让电流能自由地开和关，最简单的办法就是用一个固态继电器。
而两个单相可控硅设计的继电器就更牛逼了。
你想象一下，两个可控硅就像两个守门员，轮流守住电流的通道。
想让电流通过？一个开关打开；不想让电流通？就把开关关上。
是不是觉得这东西超级神奇？而且它不但能开关电流，还能在不同的时间段调控电流的流动，简直就是给电流来一场“精准操控”！这个“两个单相可控硅”的设计，其实是为了让电流的控制更加稳定。
你要知道，电流控制不当，可能会带来设备损坏，甚至火灾。
咱们可不想让家里的电器因为电流失控而“翻车”。
两个单相可控硅能确保电流的“开关”工作更加平稳，尤其在高压、高电流的情况下，它们能提供更强的稳定性。
但是！别以为这个固态继电器就只是“开”和“关”这么简单。
它还特别牛的地方是——它完全没有机械磨损。
你想想，那些传统的机械继电器，随着时间的推移，金属接点可能会腐蚀、磨损，结果就可能出现接触不良，甚至烧坏。
但是固态继电器不一样，它采用的是半导体材料，跟传统的开关完全不同。
这就意味着，它的“寿命”会长得多，几乎可以“超常”使用。
可控硅和固态继电器的区别是什么 ?
杭州国晶
固态继电器只是相当于一个开关,不能调节电流.可控硅能控制其导通角,能调节电流的大小.
固态继电器其实也是以可控硅为主要部件而制作的，所不同的是，固态继电器动作电压与控制电压通过内部电路例如光耦进行分离的，如果你觉的好奇的话我建议你拆一个固态继电器看看内部，如果你稍懂是电路知识，你完全可以按照里面的电路进行自制一个，呵呵！其实也不是难事，只不过少了一个漂亮的外壳罢了！
可控硅可以是单向的，也可以是双向的，可以过零触发也可以移相触发，固态继电器同样是如此的。
所以，他们的用途、形式都有一样类型产品，从这一点上（使用的形式、性质角度）没有区别，因为固态继电器也是可控硅做的（三极管的固态继电器除外）。
那么他们的区别到底在那呢？总不会一个东西，两个名字吧？他们的区别就在于，可控硅就是可控硅，固态继电器则是可控硅+同步触发驱动。
这就是区别。
现在有一种叫“智能化可控硅模块”，他把可控硅元件、同步触发驱动做在一个模块里了，这种可控硅与固态继电器已经无法区分了。
当然，从形状上可以区分。
可控硅的工作原理及基本特性
1、工作原理
可控硅是P1N1P2N2四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成，其等效图解如图1所示
当阳极A加上正向电压时，BG1和BG2管均处于放大状态。
此时，如果从控制极G输入一个正向触发信号，BG2便有基流ib2流过，经BG2放大，其集电极电流ic2=β2ib2。
因为BG2的集电极直接与BG1的基极相连，所以ib1=ic2。
此时，电流ic2再经BG1放大，于是BG1的集电极电流 ic1=β1ib1=β1β2ib2。
这个电流又流回到BG2的基极，表成正反馈，使ib2不断增大，如此正向馈循环的结果，两个管子的电流剧增，可控硅使饱和导通。
由于BG1和BG2所构成的正反馈作用，所以一旦可控硅导通后，即使控制极G的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能，所以这种可控硅是不可关断的。
由于可控硅只有导通和关断两种工作状态，所以它具有开关特性，这种特性需要一定的条件才能转化.
状态条件说明
从关断到导通 1、阳极电位高于是阴极电位
2、控制极有足够的正向电压和电流
两者缺一不可
维持导通 1、阳极电位高于阴极电位
2、阳极电流大于维持电流
两者缺一不可
从导通到关断 1、阳极电位低于阴极电位
2、阳极电流小于维持电流
任一条件即可
2、基本伏安特性
（1）反向特性
当控制极开路，阳极加上反向电压时，J2结正偏，但J1、J2结反偏。
此时只能流过很小的反向饱和电流，当电压进一步提高到J1结的雪崩击穿电压后，接差J3结也击穿，电流迅速增加，图3的特性开始弯曲，如特性OR段所示，弯曲处的电压URO叫“反向转折电压”。
此时，可控硅会发生永久性反向击穿。
（2）正向特性
当控制极开路，阳极上加上正向电压时，J1、J3结正偏，但J2结反偏，这与普通PN结的反向特性相似，也只能流过很小电流，这叫正向阻断状态，当电压增加，图3的特性发生了弯曲，如特性OA段所示，弯曲处的是UBO叫：正向转折电压
由于电压升高到J2结的雪崩击穿电压后，J2结发生雪崩倍增效应，在结区产生大量的电子和空穴，电子时入N1区，空穴时入P2区。
进入N1区的电子与由P1区通过J1结注入N1区的空穴复合，同样，进入P2区的空穴与由N2区通过J3结注入P2区的电子复合，雪崩击穿，进入N1区的电子与进入P2区的空穴各自不能全部复合掉，这样，在N1区就有电子积累，在P2区就有空穴积累，结果使P2区的电位升高，N1区的电位下降，J2结变成正偏，只要电流稍增加，电压便迅速下降，出现所谓负阻特性。
这时J1、J2、J3三个结均处于正偏，可控硅便进入正向导电状态---通态，此时，它的特性与普通的PN结正向特性相似，.
3、触发导通
在控制极G上加入正向电压时（见图5）因J3正偏，P2区的空穴时入N2区，N2区的电子进入P2区，形成触发电流IGT。
在可控硅的内部正反馈作用（见图2）的基础上，加上IGT的作用，使可控硅提前导通，导致图3的伏安特性OA段左移，IGT越大，特性左移越快。
