固态继电器的作用及原理一、作用1.信号隔离:固态继电器能够将输入信号与输出信号之间进行隔离,避免输入信号对输出端的干扰。
2.开关控制:固态继电器可以将小电流信号通过控制电路控制大电流负载的开关,实现对电路的开启和关闭,起到调节和保护电路的作用。
3.电路保护:当电路发生短路、过流、过压等异常情况时,固态继电器可以及时切断电路,保护电器设备不受损坏。
4.自动控制:固态继电器可以根据输入信号的变化,自动对输出电路进行控制,实现自动化控制功能,在工业生产和自动化设备中具有广泛应用。
二、原理1.光电耦合原理:固态继电器的核心组件是光电耦合器,它由一个光敏元件(光电导管或光敏二极管)和一个半导体功率开关器件(晶体管或晶闸管)组成。
光敏元件可以将输入的电信号转化为光信号,然后通过光隔离将光信号传递给半导体功率开关器件,从而实现输入信号与输出信号之间的隔离。
2.控制电路:控制电路由输入电源、输入端电阻、输入电容和光敏元件等构成。
当输入电源加上一定电压时,光敏元件会被激发产生光信号,并通过光敏二极管将光信号转化为电流传递给半导体功率开关器件的控制端,从而对其进行控制。
3.开关电路:开关电路由半导体功率开关器件、负载电阻和负载电容等构成。
当光信号传导到半导体功率开关器件的控制端时,开关器件会在输入信号的控制下,通过半导体材料中电子的扩散和输运,形成导通通道或断开通道,从而使得负载电路打开或关闭。
4.输出电压和电流:根据半导体功率开关器件的特性和参数,固态继电器的输出电压和电流可以根据需求来进行调节。
在输入信号施加一定电压时,由于半导体器件内部存在阻抗和电流等限制,输出端的电压和电流也有一定的限制。
常见的固态继电器的输出电压在100V至1200V之间,输出电流在0.5A至50A之间。
总之,固态继电器利用光电耦合器将输入信号与输出信号进行隔离,并通过半导体器件的控制和开关实现对输出电路的控制。
其原理主要依靠光电耦合效应和半导体材料的导通和断开来实现,具有快速响应、可靠性高和寿命长等优点,广泛应用于控制系统和自动化设备。

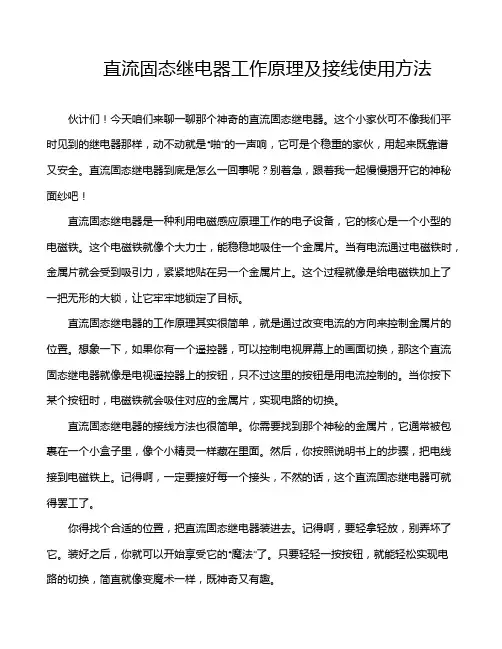

直流固态继电器工作原理及接线使用方法伙计们!今天咱们来聊一聊那个神奇的直流固态继电器。
这个小家伙可不像我们平时见到的继电器那样,动不动就是“啪”的一声响,它可是个稳重的家伙,用起来既靠谱又安全。
直流固态继电器到底是怎么一回事呢?别着急,跟着我一起慢慢揭开它的神秘面纱吧!直流固态继电器是一种利用电磁感应原理工作的电子设备,它的核心是一个小型的电磁铁。
这个电磁铁就像个大力士,能稳稳地吸住一个金属片。
当有电流通过电磁铁时,金属片就会受到吸引力,紧紧地贴在另一个金属片上。
这个过程就像是给电磁铁加上了一把无形的大锁,让它牢牢地锁定了目标。
直流固态继电器的工作原理其实很简单,就是通过改变电流的方向来控制金属片的位置。
想象一下,如果你有一个遥控器,可以控制电视屏幕上的画面切换,那这个直流固态继电器就像是电视遥控器上的按钮,只不过这里的按钮是用电流控制的。
当你按下某个按钮时,电磁铁就会吸住对应的金属片,实现电路的切换。
直流固态继电器的接线方法也很简单。
你需要找到那个神秘的金属片,它通常被包裹在一个小盒子里,像个小精灵一样藏在里面。
然后,你按照说明书上的步骤,把电线接到电磁铁上。
记得啊,一定要接好每一个接头,不然的话,这个直流固态继电器可就得罢工了。
你得找个合适的位置,把直流固态继电器装进去。
记得啊,要轻拿轻放,别弄坏了它。
装好之后,你就可以开始享受它的“魔法”了。
只要轻轻一按按钮,就能轻松实现电路的切换,简直就像变魔术一样,既神奇又有趣。
直流固态继电器虽然看起来不起眼,但是它的作用可大了去了。
在很多电子设备中,比如电脑、手机、家用电器等,都离不开它。
有了它,我们的设备才能安全稳定地运行,让我们的生活更加便捷。
总之啊,直流固态继电器就像是个小精灵,它用自己的方式默默地守护着我们的电子设备。
虽然它不擅长表演,但它的“魔法”却能让我们的生活变得更加丰富多彩。
下次再遇到什么电子设备的问题,不妨试试直流固态继电器,说不定它能帮你解决问题呢!。

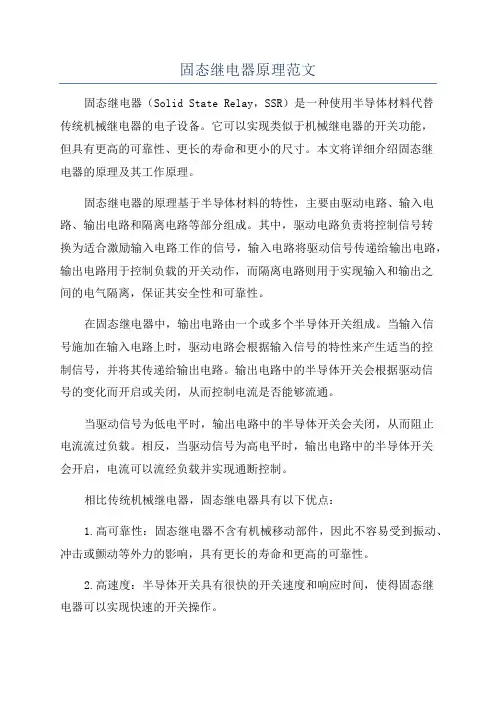

固态继电器原理范文固态继电器(Solid State Relay,SSR)是一种使用半导体材料代替传统机械继电器的电子设备。
它可以实现类似于机械继电器的开关功能,但具有更高的可靠性、更长的寿命和更小的尺寸。
本文将详细介绍固态继电器的原理及其工作原理。
固态继电器的原理基于半导体材料的特性,主要由驱动电路、输入电路、输出电路和隔离电路等部分组成。
其中,驱动电路负责将控制信号转换为适合激励输入电路工作的信号,输入电路将驱动信号传递给输出电路,输出电路用于控制负载的开关动作,而隔离电路则用于实现输入和输出之间的电气隔离,保证其安全性和可靠性。
在固态继电器中,输出电路由一个或多个半导体开关组成。
当输入信号施加在输入电路上时,驱动电路会根据输入信号的特性来产生适当的控制信号,并将其传递给输出电路。
输出电路中的半导体开关会根据驱动信号的变化而开启或关闭,从而控制电流是否能够流通。
当驱动信号为低电平时,输出电路中的半导体开关会关闭,从而阻止电流流过负载。
相反,当驱动信号为高电平时,输出电路中的半导体开关会开启,电流可以流经负载并实现通断控制。
相比传统机械继电器,固态继电器具有以下优点:1.高可靠性:固态继电器不含有机械移动部件,因此不容易受到振动、冲击或颤动等外力的影响,具有更长的寿命和更高的可靠性。
2.高速度:半导体开关具有很快的开关速度和响应时间,使得固态继电器可以实现快速的开关操作。
3.低功耗:固态继电器的驱动电路采用低功耗的半导体器件,相较于传统机械继电器的电磁驱动系统,具有更低的功耗。
4.小尺寸:由于使用半导体器件代替了传统机械结构,固态继电器具有更小的尺寸和更轻的重量,适用于空间有限的应用场景。
5.电气隔离:固态继电器具有良好的电气隔离性能,能够有效隔离输入和输出,提高系统的安全性。
然而,固态继电器也存在一些限制,包括:1.电流限制:固态继电器输出电流的承载能力有限,通常较小于机械继电器,因此需要根据负载电流选择合适的固态继电器。

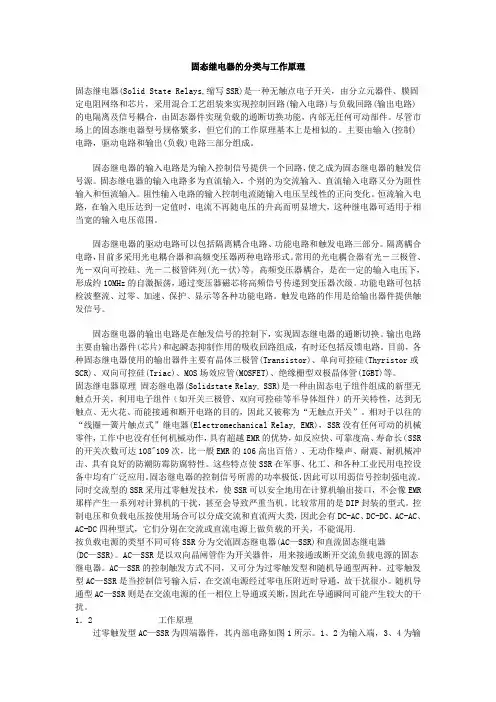

固态继电器的分类与工作原理固态继电器(Solid State Relays,缩写SSR)是一种无触点电子开关,由分立元器件、膜固定电阻网络和芯片,采用混合工艺组装来实现控制回路(输入电路)与负载回路(输出电路)的电隔离及信号耦合,由固态器件实现负载的通断切换功能,内部无任何可动部件。
尽管市场上的固态继电器型号规格繁多,但它们的工作原理基本上是相似的。
主要由输入(控制)电路,驱动电路和输出(负载)电路三部分组成。
固态继电器的输入电路是为输入控制信号提供一个回路,使之成为固态继电器的触发信号源。
固态继电器的输入电路多为直流输入,个别的为交流输入。
直流输入电路又分为阻性输入和恒流输入。
阻性输入电路的输入控制电流随输入电压呈线性的正向变化。
恒流输入电路,在输入电压达到一定值时,电流不再随电压的升高而明显增大,这种继电器可适用于相当宽的输入电压范围。
固态继电器的驱动电路可以包括隔离耦合电路、功能电路和触发电路三部分。
隔离耦合电路,目前多采用光电耦合器和高频变压器两种电路形式。
常用的光电耦合器有光-三极管、光-双向可控硅、光-二极管阵列(光-伏)等。
高频变压器耦合,是在一定的输入电压下,形成约10MHz的自激振荡,通过变压器磁芯将高频信号传递到变压器次级。
功能电路可包括检波整流、过零、加速、保护、显示等各种功能电路。
触发电路的作用是给输出器件提供触发信号。
固态继电器的输出电路是在触发信号的控制下,实现固态继电器的通断切换。
输出电路主要由输出器件(芯片)和起瞬态抑制作用的吸收回路组成,有时还包括反馈电路。
目前,各种固态继电器使用的输出器件主要有晶体三极管(Transistor)、单向可控硅(Thyristor或SCR)、双向可控硅(Triac)、MOS场效应管(MOSFET)、绝缘栅型双极晶体管(IGBT)等。
固态继电器原理固态继电器(Solidstate Relay, SSR)是一种由固态电子组件组成的新型无触点开关,利用电子组件(如开关三极管、双向可控硅等半导体组件)的开关特性,达到无触点、无火花、而能接通和断开电路的目的,因此又被称为“无触点开关”。
固态继电器的工作原理及优缺点固态继电器(Solid State Relay,简称SSR)是一种利用半导体器件(如晶体管、二极管)实现电气信号的控制和隔离的装置。
与传统的机械继电器相比,SSR具有工作稳定、寿命长、操作速度快、抗干扰能力强等优点,逐渐被广泛应用于工业自动化、电力电子和电器控制等领域。
1.输入电路:输入电路包括输入高电平触发电路和输入低电平触发电路。
通过输入电流的增加或减小,触发器内部的发光二极管(LED)发出光信号,进一步激活输出部分。
2.光电耦合部分:发出的光信号经过引导部位的光电二极管反射进入光敏三极管。
该部分通过间接转换,将输入端的驱动信号转换为控制输入。
3.控制输入:控制输入部分为一个功率二极管和一个晶体管。
当输入信号的功率发生变化时,会通过晶体管的放大作用来控制。
4.输出电路:输出电路是固态继电器的最关键部分。
它通过半导体器件(如SCR、MOS管)来控制负载电流。
当控制电路获得驱动信号后,输出电路根据驱动信号的大小,通过半导体器件的导通或截止状态,实现对负载电流的控制。
1.高可靠性:固态继电器没有机械部件,不易受外界环境干扰,对振动和冲击具有较好的抵抗能力,工作可靠性高。
2.体积小、重量轻:采用半导体器件和微型元器件制造,相较于传统机械继电器,固态继电器体积小、重量轻,占用空间少。
3.高开关速度:固态继电器的开关速度非常快,通常在微秒级别,比机械继电器的毫秒级别要快很多,适合于高频和快速开关的应用。
4.无电弧和无噪音:固态继电器在开关过程中不会发生电弧现象,不产生噪音,适合对电磁干扰要求较高的场合。
5.寿命长:固态继电器通过半导体器件来控制电流,无机械零件的磨损,因此寿命长。
1.热耗散问题:固态继电器在工作时产生较大的功率损耗,需要合理的散热设计和试验来保证稳定性。
2.价格较高:相较于机械继电器,固态继电器价格相对较高,不适用于一些成本敏感应用。
3.输入电流要求:固态继电器的输入电流较小,需要外部提供合适的电流水平驱动。
欧姆龙固态继电器工作原理引言:在现代电子技术领域,继电器是一种常见的电器元件,它可以控制电路的开关,实现信号的转换和放大。
然而,传统的电磁继电器存在体积庞大、寿命短、响应速度慢等问题,为了解决这些问题,欧姆龙公司研发出了一种新型的继电器——欧姆龙固态继电器。
本文将介绍欧姆龙固态继电器的工作原理及其优势。
一、欧姆龙固态继电器的工作原理欧姆龙固态继电器采用固态电子器件代替传统的电磁线圈,并通过电子器件的导通和断开来实现开关的控制。
其工作原理可以简单描述如下:1. 输入控制信号欧姆龙固态继电器的输入控制信号通常为低电平信号,可以是直流信号或交流信号。
当输入控制信号到达继电器时,继电器内部的电子器件将开始工作。
2. 电子器件导通当输入控制信号到达继电器后,电子器件将导通,形成通路。
这个通路可以理解为一个开关闭合的状态,使得电路中的电流可以流通。
这时,固态继电器的负载端(通常为输出端)将有电流通过。
3. 电子器件断开当输入控制信号停止或改变时,电子器件将断开,形成断路。
这个断路可以理解为一个开关断开的状态,使得电路中的电流无法通过。
这时,固态继电器的负载端将不再有电流通过。
二、欧姆龙固态继电器的优势相比传统的电磁继电器,欧姆龙固态继电器具有以下优势:1. 体积小巧欧姆龙固态继电器采用固态电子器件代替传统的电磁线圈,因此体积更小巧,可节省空间,并方便进行集成和安装。
2. 寿命长久固态继电器的电子器件无机械运动部件,避免了传统电磁继电器容易损坏的问题,因此寿命更长久。
3. 响应速度快固态继电器的电子器件导通和断开的速度非常快,响应速度远高于传统电磁继电器,可以满足更高的工作要求。
4. 低功耗欧姆龙固态继电器的固态电子器件工作时功耗较低,可以提高电能利用率,降低能源消耗。
5. 抗震动和抗干扰能力强固态继电器无机械运动部件,因此具有较强的抗震动和抗干扰能力,不易受外界环境影响,保证了系统的稳定性和可靠性。
结论:欧姆龙固态继电器通过采用固态电子器件的导通和断开来实现电路的开关控制,具有体积小巧、寿命长久、响应速度快、低功耗和抗震动、抗干扰能力强等优势。

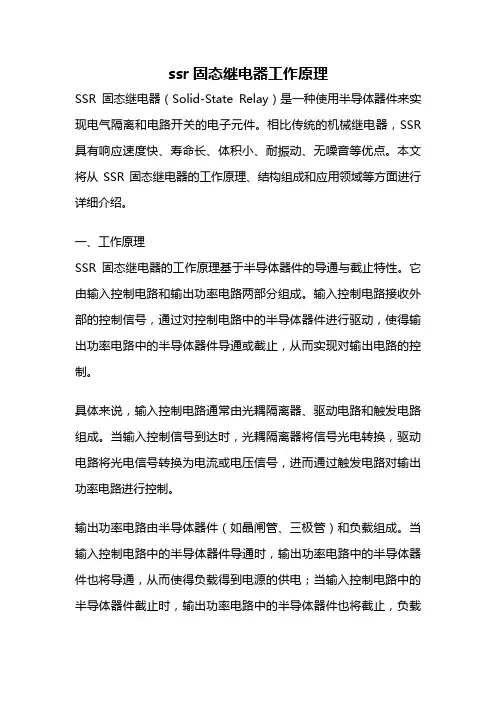

ssr固态继电器工作原理SSR固态继电器(Solid-State Relay)是一种使用半导体器件来实现电气隔离和电路开关的电子元件。
相比传统的机械继电器,SSR 具有响应速度快、寿命长、体积小、耐振动、无噪音等优点。
本文将从SSR固态继电器的工作原理、结构组成和应用领域等方面进行详细介绍。
一、工作原理SSR固态继电器的工作原理基于半导体器件的导通与截止特性。
它由输入控制电路和输出功率电路两部分组成。
输入控制电路接收外部的控制信号,通过对控制电路中的半导体器件进行驱动,使得输出功率电路中的半导体器件导通或截止,从而实现对输出电路的控制。
具体来说,输入控制电路通常由光耦隔离器、驱动电路和触发电路组成。
当输入控制信号到达时,光耦隔离器将信号光电转换,驱动电路将光电信号转换为电流或电压信号,进而通过触发电路对输出功率电路进行控制。
输出功率电路由半导体器件(如晶闸管、三极管)和负载组成。
当输入控制电路中的半导体器件导通时,输出功率电路中的半导体器件也将导通,从而使得负载得到电源的供电;当输入控制电路中的半导体器件截止时,输出功率电路中的半导体器件也将截止,负载将不再接收电源供电。
二、结构组成SSR固态继电器的基本结构通常包括输入控制电路、输出功率电路和隔离层。
其中,输入控制电路主要负责接收和处理外部的控制信号;输出功率电路主要负责对负载进行电源的控制;隔离层则起到隔离输入控制电路和输出功率电路的作用,保证两者之间的电气隔离。
在输入控制电路中,光耦隔离器起到了关键作用。
光耦隔离器通常由发光二极管(LED)和光敏三极管(光电晶体管)构成。
当输入控制信号到达时,LED被激活,发出特定的光信号;光敏三极管根据接收到的光信号的强弱,产生相应的电流或电压信号。
输出功率电路中的半导体器件通常由晶闸管或三极管构成。
晶闸管具有导通电流大、耐压能力强的特点,适用于大功率负载的控制;而三极管则适用于小功率负载的控制。
这些半导体器件能够通过输入控制电路的驱动来实现导通或截止状态,从而控制负载的电源供应。

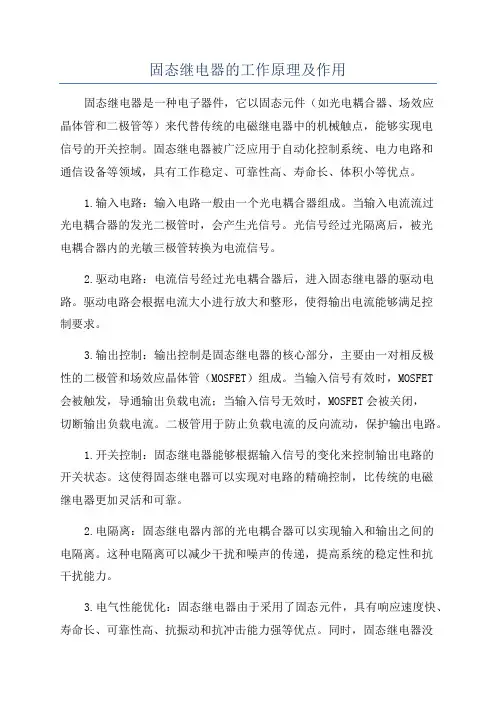

固态继电器的工作原理及作用固态继电器是一种电子器件,它以固态元件(如光电耦合器、场效应晶体管和二极管等)来代替传统的电磁继电器中的机械触点,能够实现电信号的开关控制。
固态继电器被广泛应用于自动化控制系统、电力电路和通信设备等领域,具有工作稳定、可靠性高、寿命长、体积小等优点。
1.输入电路:输入电路一般由一个光电耦合器组成。
当输入电流流过光电耦合器的发光二极管时,会产生光信号。
光信号经过光隔离后,被光电耦合器内的光敏三极管转换为电流信号。
2.驱动电路:电流信号经过光电耦合器后,进入固态继电器的驱动电路。
驱动电路会根据电流大小进行放大和整形,使得输出电流能够满足控制要求。
3.输出控制:输出控制是固态继电器的核心部分,主要由一对相反极性的二极管和场效应晶体管(MOSFET)组成。
当输入信号有效时,MOSFET会被触发,导通输出负载电流;当输入信号无效时,MOSFET会被关闭,切断输出负载电流。
二极管用于防止负载电流的反向流动,保护输出电路。
1.开关控制:固态继电器能够根据输入信号的变化来控制输出电路的开关状态。
这使得固态继电器可以实现对电路的精确控制,比传统的电磁继电器更加灵活和可靠。
2.电隔离:固态继电器内部的光电耦合器可以实现输入和输出之间的电隔离。
这种电隔离可以减少干扰和噪声的传递,提高系统的稳定性和抗干扰能力。
3.电气性能优化:固态继电器由于采用了固态元件,具有响应速度快、寿命长、可靠性高、抗振动和抗冲击能力强等优点。
同时,固态继电器没有机械触点,不存在接点粘连和烧蚀等问题,可以工作在恶劣的环境条件下。
4.节能环保:固态继电器在工作时不需要消耗电磁线圈的能量,较少产生热量,并且可以精确控制输出电流的大小,减少能耗。
这有助于提高系统的能效性能,保护环境,降低能源消耗。
5.规模化应用:固态继电器可以通过串联和并联等方式灵活应用,具有模块化和规模化应用的能力。
这为系统的设计和维护带来了便利,并且可以在保持性能的同时降低成本。

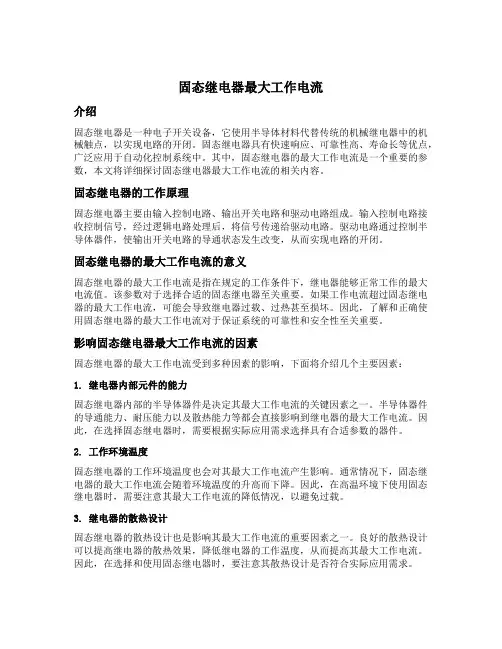

固态继电器最大工作电流介绍固态继电器是一种电子开关设备,它使用半导体材料代替传统的机械继电器中的机械触点,以实现电路的开闭。
固态继电器具有快速响应、可靠性高、寿命长等优点,广泛应用于自动化控制系统中。
其中,固态继电器的最大工作电流是一个重要的参数,本文将详细探讨固态继电器最大工作电流的相关内容。
固态继电器的工作原理固态继电器主要由输入控制电路、输出开关电路和驱动电路组成。
输入控制电路接收控制信号,经过逻辑电路处理后,将信号传递给驱动电路。
驱动电路通过控制半导体器件,使输出开关电路的导通状态发生改变,从而实现电路的开闭。
固态继电器的最大工作电流的意义固态继电器的最大工作电流是指在规定的工作条件下,继电器能够正常工作的最大电流值。
该参数对于选择合适的固态继电器至关重要。
如果工作电流超过固态继电器的最大工作电流,可能会导致继电器过载、过热甚至损坏。
因此,了解和正确使用固态继电器的最大工作电流对于保证系统的可靠性和安全性至关重要。
影响固态继电器最大工作电流的因素固态继电器的最大工作电流受到多种因素的影响,下面将介绍几个主要因素:1. 继电器内部元件的能力固态继电器内部的半导体器件是决定其最大工作电流的关键因素之一。
半导体器件的导通能力、耐压能力以及散热能力等都会直接影响到继电器的最大工作电流。
因此,在选择固态继电器时,需要根据实际应用需求选择具有合适参数的器件。
2. 工作环境温度固态继电器的工作环境温度也会对其最大工作电流产生影响。
通常情况下,固态继电器的最大工作电流会随着环境温度的升高而下降。
因此,在高温环境下使用固态继电器时,需要注意其最大工作电流的降低情况,以避免过载。
3. 继电器的散热设计固态继电器的散热设计也是影响其最大工作电流的重要因素之一。
良好的散热设计可以提高继电器的散热效果,降低继电器的工作温度,从而提高其最大工作电流。
因此,在选择和使用固态继电器时,要注意其散热设计是否符合实际应用需求。

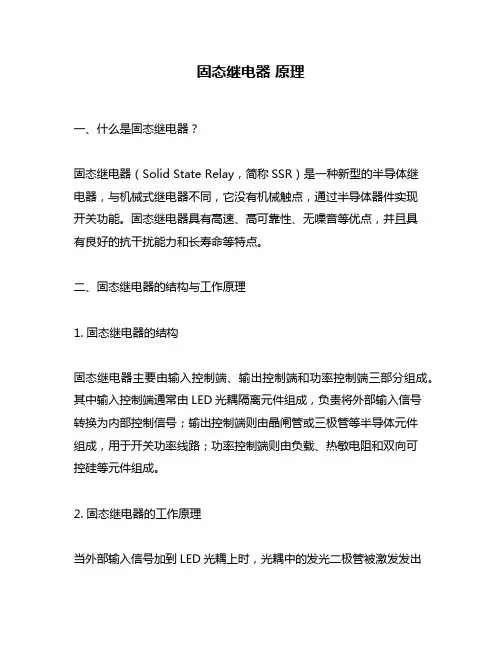

固态继电器原理一、什么是固态继电器?固态继电器(Solid State Relay,简称SSR)是一种新型的半导体继电器,与机械式继电器不同,它没有机械触点,通过半导体器件实现开关功能。
固态继电器具有高速、高可靠性、无噪音等优点,并且具有良好的抗干扰能力和长寿命等特点。
二、固态继电器的结构与工作原理1. 固态继电器的结构固态继电器主要由输入控制端、输出控制端和功率控制端三部分组成。
其中输入控制端通常由LED光耦隔离元件组成,负责将外部输入信号转换为内部控制信号;输出控制端则由晶闸管或三极管等半导体元件组成,用于开关功率线路;功率控制端则由负载、热敏电阻和双向可控硅等元件组成。
2. 固态继电器的工作原理当外部输入信号加到LED光耦上时,光耦中的发光二极管被激发发出光线照射到另一个二极管上。
这个二极管是一个光控三极管,它的基极电压随着LED的光强度而变化,从而使得三极管的导通电流发生变化。
这个电流被放大后进入功率控制端中的晶闸管或三极管,从而控制负载的开关状态。
三、固态继电器的特点1. 高速固态继电器没有机械触点,开关速度非常快,可以达到微秒级别。
2. 高可靠性固态继电器采用半导体器件实现开关功能,没有机械部件,因此具有较高的可靠性和稳定性。
3. 无噪音由于没有机械触点,在开关过程中不会产生噪音。
4. 抗干扰能力强固态继电器采用半导体元件实现开关功能,在恶劣环境下仍然可以正常工作,并且不容易受到外界干扰。
5. 寿命长由于没有机械部件,固态继电器寿命较长,一般可以达到数十万次以上的开关寿命。
四、固态继电器的应用领域1. 工业自动化领域固态继电器广泛应用于工业自动化领域,如机床控制、自动化生产线、工业炉等。
2. 家电领域固态继电器也被广泛应用于家电领域,如冰箱、洗衣机、空调等。
3. 光伏发电系统固态继电器在光伏发电系统中也有广泛应用,可以实现对光伏板的控制和保护。
4. 交通运输领域固态继电器也被应用于交通运输领域,如地铁信号灯、高速公路收费站等。
固态继电器-mos输出原理
固态继电器采用MOS (金属氧化物半导体) 输出原理。
它是一
种采用电子器件而不是传统电磁继电器的电子开关。
固态继电器主要由输入控制端、输出端和驱动电路组成。
其工作原理是通过输入控制端对驱动电路进行控制,驱动电路通过控制信号操控MOS管的导通或断开,从而控制输出端的
电流或电压状态。
具体来说,当输入控制端施加足够的控制电压时,驱动电路会将MOS管的栅极与源极之间的结电容充电,并将MOS管的
结电压提升至足够高的电压水平,使得MOS管处于导通状态。
此时,输出端的电流或电压会受到外部负载的影响,在一定范围内,可以根据输入控制端的控制信号来调节输出端的电流或电压。
当输入控制端的控制电压降低或消失时,驱动电路会将MOS
管的栅极与源极之间的结电容放电,并将MOS管的结电压降
至足够低的电压水平,使得MOS管处于断开状态。
此时,输
出端的电流或电压将被阻断,不会被外部负载所影响。
通过这种方式,固态继电器可以实现可靠的电流或电压控制,并具有继电器的一些优点,如高速开关、低功耗、抗冲击、长寿命、可靠性好等。
它在许多应用中替代了传统的电磁继电器,用于自动化、通信、仪器仪表等领域。
固态继电器原理及接线方法固态继电器是一种使用半导体材料代替机械触点的继电器。
它的工作原理是通过控制电源施加在半导体材料上,使其导通或者截断电流。
它具有快速、可靠、耐用、免维护等特点,广泛应用于自动控制、冶金、化工、电力和电子设备等领域。
AC型固态继电器的接线方法如下:1.单相交流负载接线方法:-将交流电源的L(或L1)相线接触AC负载线链,将交流电源的N(或L2)相线接触AC负载线链,将固态继电器输出端的L(或L1)相线接触AC负载线链。
-将固态继电器输入端的控制电压(通常是3-32VDC)接触控制电源线链。
2.三相交流负载接线方法:-将交流电源的L1、L2、L3相线接触AC负载线链。
-将固态继电器输出端的L1、L2、L3相线接触AC负载线链。
-将固态继电器输入端的控制电压(通常是3-32VDC)接触控制电源线链。
DC型固态继电器的接线方法如下:1.直流负载接线方法:-将直流电源的正极连接至固态继电器输出端的+端,并将直流电源的负极连接至固态继电器输出端的-端。
-将固态继电器输入端的控制电压(通常是3-32VDC)接触控制电源线链。
无论是AC型还是DC型固态继电器,其输入端的控制电压通常采用DC电压。
因此,在接线时需要注意控制电源的电压和极性。
需要注意的是,固态继电器需要按照规定的额定电流和额定电压选择,并且在使用过程中要避免超过其额定负载。
此外,固态继电器在高温环境下可能需要散热装置的辅助,以确保正常工作。
在实际应用中,使用固态继电器时,还应注意其输入和输出端的绝缘性能,避免干扰和电击的产生。
综上所述,固态继电器的工作原理是通过半导体材料的导通或截断控制电流流动,其接线方法根据使用的类型(AC型或DC型)的不同而有所差异。
在应用时,还需要注意额定负载、散热和绝缘性能等因素,以确保固态继电器的正常工作。
固态继电器工作原理
固态继电器是一种电气开关,它不同于传统的电磁继电器,没有机械零部件,而是通过半导体器件来实现电气控制。
固态继电器具有响应速度快、寿命长、抗干扰能力强等优点,因此在工业自动化控制领域得到了广泛应用。
本文将介绍固态继电器的工作原理,希望能对大家有所帮助。
固态继电器的工作原理主要涉及到两个关键部分,输入控制电路和输出负载电路。
输入控制电路通常由光耦隔离器件和触发电路组成,光耦隔离器件可以将输入信号与输出信号进行隔离,保证输入信号不会对输出信号产生干扰。
触发电路则负责对输入信号进行处理,当输入信号满足一定条件时,触发电路将产生相应的控制信号,从而激活输出负载电路。
输出负载电路是固态继电器的另一个重要部分,它通常由功率半导体器件(如晶闸管、三极管等)组成。
当控制信号激活时,输出负载电路将导通,从而实现对负载的电气控制。
与传统的电磁继电器相比,固态继电器在输出负载电路上具有更快的响应速度和更高的可靠性。
固态继电器的工作原理还涉及到一些关键参数,如触发电流、负载电流、继电器阻抗等。
触发电流是指激活固态继电器所需要的最小电流,负载电流则是指继电器可以控制的最大电流。
继电器阻抗则是指继电器在导通状态下的电阻大小,它直接影响到继电器的发热和功率损耗。
总的来说,固态继电器的工作原理是基于半导体器件的电气控制原理,通过输入控制电路和输出负载电路的配合,实现对电气负载的可靠控制。
固态继电器具有快速、可靠、耐用的特点,因此在工业控制系统中得到了广泛的应用。
希望本文对固态继电器的工作原理有所帮助,谢谢阅读!。
一文了解固态继电器的工作原理、分类及使用方法等-基础电子固态继电器按负载类型可分为交流型AC-SSR)和直流型(DC-SSR)两类。
它们分别用在交流或直流电源上做负载的开关,不能混用。
昌晖仪表仅介绍常用的交流固态继电器。
交流固态继电器外形及原理如图 1 所示,从图可看出它是一种四端有源器件,有两个输入控制端,两个输出受控端。
它既有放大驱动作用,又有隔离作用。
它采用光电隔离器对输入输出之间进行电气隔离。
在输入端加上直流或脉冲信号,输出端就能从关断状态转变成导通状态(无信号时呈阻断状态),从而控制较大负载。
固态继电器分类交流固体继电器按开关方式分有电压过零导通型(简称过零型)和随机导通型(简称随机型);按输出开关元件分有双向可控硅输出型(普通型)和单向可控硅反并联型(增强型);按安装方式分有印刷线路板上用的针插式(自然冷却,不必带散热器)和固定在金属底板上的装置式(靠散热器冷却);另外输入端又有宽范围输入(DC3-32V)的恒流源型和串电阻限流型等。
①过零型与随机型固态继电器的区别当输入端施加有效的控制信号时,随机型固态继电器输出端立即导通(速度为微秒级),而过零型固态继电器则要等到负载电压过零区域(约±15V)时才开启导通。
当输入端撤消控制信号后,过零型和随机型固态继电器均在小于维持电流时关断。
虽然过零型固态继电器有可能造成半个周期的延时,但却减少了对负载的冲击和产生的射频干扰,成为理想的开关器件,在“单刀单掷”的开关场合中应用为广泛。
随机型固态继电器的特点是反应速度快,它可以控制移相触发脉冲达到方便地改变交流电网电压,从而应用于地调温、调光等阻性负载及部分感性负载场合。
②双向可控硅输出的普通型与单向可控硅反并联输出的增强型的区别在感性负载的场合,当SSR 由通态关断时,由于电流、电压的相位不一致,将产生一个很大的电压上升率dv/dt(换向dv/dt)加在双向可控硅两端,如此值超过双向可控硅的换向dv/dt 指标(典型值为10V/μs)则将导致延时关断,甚至失败。
固态继电器的工作原理
固态继电器是一种新型的电气开关设备,它与传统的机械继电器相比,具有体
积小、寿命长、响应速度快等优点,因此在工业控制、电力系统、家用电器等领域得到了广泛的应用。
那么,固态继电器是如何工作的呢?接下来,我们将详细介绍固态继电器的工作原理。
固态继电器是一种由固态电子器件构成的电气开关。
它的核心部件是一对光耦
合器和三端可控硅。
在固态继电器中,输入端的控制信号通过光耦合器转换成光信号,再由光耦合器输出的光信号来控制三端可控硅的导通和截止,从而实现对负载电路的控制。
在固态继电器的工作过程中,当输入端施加控制信号时,光耦合器会产生相应
的光信号,这个光信号会激发三端可控硅,使其导通,从而使得负载电路得以通电。
而当输入端的控制信号消失时,光耦合器不再产生光信号,三端可控硅不再被激发,负载电路则断开电源。
固态继电器的工作原理可以简单归纳为,控制信号转换成光信号,光信号控制
三端可控硅的导通和截止,从而实现对负载电路的开闭。
这种工作原理使得固态继电器在实际应用中具有了很多优势,比如响应速度快、寿命长、可靠性高等特点。
总的来说,固态继电器的工作原理是基于光耦合器和三端可控硅的配合,通过
控制信号转换成光信号,再由光信号控制三端可控硅的导通和截止,实现对负载电路的控制。
这种工作原理使得固态继电器在电气控制领域得到了广泛的应用,为电气控制系统的自动化和智能化提供了重要的支持。
固态继电器介绍及工作原理(2)
收藏此信息 打印该信息 添加:用户发布 来源:未知
固态继电器的控制信号所需的功率极低,因此可以用弱信号控制强电流。
同时交流型的SSR采用过零触发技术,使SSR可以安全地用在计算机输出接口,不会像E
MR那样产生一系列对计算机的干扰,甚至会导致严重当机。比较常用的是DIP封装的型式。
控制电压和负载电压按使用场合可以分成交流和直流两大类,因此会有DC-AC、DC-DC、
AC-AC、AC-DC四种型式,它们分别在交流或直流电源上做负载的开关,不能混用.
按负载电源的类型不同可将SSR分为交流固态继电器(AC—SSR)和直流固态继电器(DC—
SSR)。AC—SSR是以双向晶闸管作为开关器件,用来接通或断开交流负载电源的固态继
电器。AC—SSR的控制触发方式不同,又可分为过零触发型和随机导通型两种。过零触发
型AC—SSR是当控制信号输入后,在交流电源经过零电压附近时导通,故干扰很小。随机
导通型AC—SSR则是在交流电源的任一相位上导通或关断,因此在导通瞬间可能产生较大
的干扰。
工作原理
过零触发型AC—SSR为四端器件,其内部电路如图1所示。1、2为输入端,3、4为输出
端。R0为限流电阻,光耦合器将输入与输出电路在电气上隔离开,V1构成反相器,R4、R
5、V2和晶闸管V3组成过零检测电路,UR为双向整流桥,由V3和UR用以获得使双向
晶闸管V4开启的双向触发脉冲,R3、R7为分流电阻,分别用来保护V3和V4,R8和C
组成浪涌吸收网络,以吸收电源中带有的尖峰电压或浪涌电流,防止对开关电路产生冲击或
干扰。
要指出的是所谓“过零”并非真的必须是电源电压波形的零处,而一般是指在10~25V或-(1
0~25)V区域内进行触发,如图2所示。图中交流电压分三个区域,Ⅰ区为-10V~+10V范
围,称为死区,在此区域中加入输入信号时不能使SSR导通。Ⅱ区为10~25V和-(10~2
5)V范围,称为响应区,在此区域内只要加入输入信号,SSR立即导通。Ⅲ区为幅值大于2
5V的范围,称为抑制区在此区域内加入输入信号,SSR的导通被抑制。
当输入端未加电压信号时,光耦合器的光敏晶体管因未接收光而截止,V1饱和,V3和V4
因无触发电压而截止,此时SSR关闭。当加入输入信号时,光耦合器中的发光二极管发光,
光敏晶体管饱和,使V1截止。此时若V3两端电压在-(10~25)V或10~25V范围内时,只
要适当选择分压电阻R4和R5,就可使V2截止,这样使V3触发导通,从而使V4的控制
极上得到从R6→UR→V3→UR→R7或反方向的触发脉冲,而使V4导通,使负载接通交流
电源。而若交流电压波形在图2中的Ⅲ区内时,则因V2饱和而抑制V3和V4的导通,而
使SSR被抑制,从而实现了过零触发控制。由于10~25V幅值与电源电压幅值相比可近似
看作“零”。因此,一般就将过零电压粗略地定义为0~±25V,即认为在此区域内,只要加入
输入信号,过零触发型AC—SSR都能导通。
当输入端电压信号撤除后,光耦合器中的光敏晶体管截止,V1饱和,V3截止,但此时V4
仍保持导通,直到负载电流随电源电压减小到小于双向晶闸管的维持电流时,SSR才转为
截止。
SSR的输出端器件可分为双向晶闸管和两只单向晶闸管反并联形式。若负载为电动机一类
的感性负载,则其静态电压上升率dv/dt是一个重要参数。由于单向晶闸管静态电压上升率
(200V/μs)大大高于双向晶闸管的换向指标(10V/μs),因此若采用两只大功率单向晶闸管反
并联代替双向晶闸管,一方面可提高输出功率;另一方面也可提高耐浪涌电流的冲击能力,
这种SSR称为增强型SSR。
选型使用时应注意事项
在选用小电流规格印刷电路板使用的固态继电器时,因引线端子为高导热材料制成,焊接时
应在温度小于250℃、时间小于10S的条件下进行,如考虑周围温度的原因,必要时可考
虑降额使用,一般将负载电流控制在额定值的1/2以内使用。
各种负载浪涌特性对SSR的选择,许多被控负载在接通瞬间会产生很大的浪涌电流,由于热
量来不及散发,很可能使SSR内部可控硅损坏,所以用户在选用继电器时应对被控负载的浪
涌特性进行分析,然后再选择继电器。使继电器在保证稳态工作前提下能够承受这个浪涌电
流,选择时可参考表2各种负载时的降额系数(常温下)。如所选用的继电器需在工作较频繁、
寿命以及可靠性要求较高的场合工作时,则应在表2的基础上再乘以0.6以确保工作可靠。
一般在选用时遵循上述原则,在低电压要求信号失真小可选用采用场效应管作输出器件的直
流固态继器;如对交流阻性负载和多数感性负载,可选用过零型继电器,这样可延长负载和
继电器寿命,也可减小自身的射频干扰。如作为相位输出控制时,应选用随机型固态继电器。
使用环境温度的影响,固态继电器的负载能力受环境温度和自身温升的影响较大,在安装使
用过程中,应保证其有良好的散热条件,额定工作电流在10A以上的产品应配散热器,100
A以上的产品应配散热器加风扇强冷。在安装时应注意继电器底部与散热器的良好接触,并
考虑涂适量导热硅脂以达到最佳散热效果。如继电器长期工作在高温状态下(40℃~80℃)时,
用户可根据厂家提供的最大输出电流与环境温度曲线数据,考虑降额使用来保证正常工作。
D过流、过压保护措施,在继电器使用时,因过流和负载短路会造成SSR内部输出可控硅
永久损坏,可考虑在控制回路中增加快速熔断器和空气开关予以保护型(选择继电器应选择
产品输出保护,内置压敏电阻吸收回路和RC缓冲器,可吸收浪涌电压和提高dv/dt耐量);
也可在继电器输出端并接RC吸收回路和压敏电阻(MOV)来实现输出保护。选用原则是220
V选用500V-600V压敏电阻,380V时可选用800V-900V压敏电阻。
E继电器输入回路信号,在使用时因输入电压过高或输入电流过大超出其规定的额定参数时,
可考虑在输入端串接分压电阻或在输入端口并接分流电阻,以使输入信号不超过其额定参数
值。
在具体使用时,控制信号和负载电源要求稳定,波动不应大于10%,否则应采取稳压措施。
在安装使用时应远离电磁干扰,射频干扰源,以防继电器误动失控。
固态继电器开路且负载端有电压时,输出端会有一定的漏电流,在使用或设计时应注意。
固态继电器失效更换时,应尽量选用原型号或技术参数完全相同的产品,以便与原应用线路
匹配,保证系统的可靠工作
