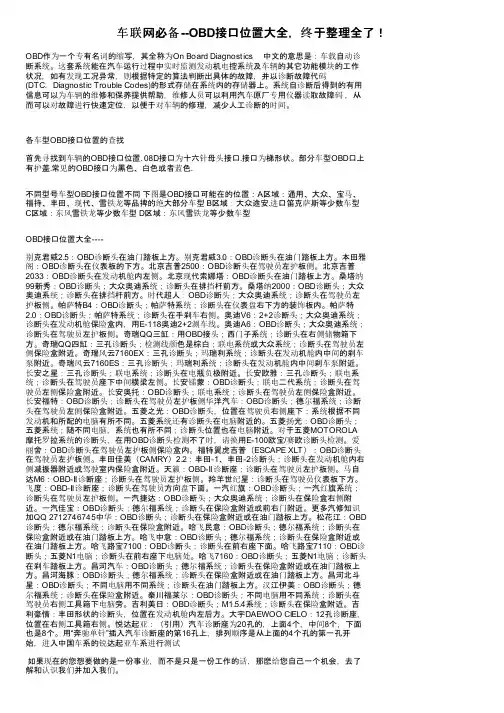

车联网必备--OBD接口位置大全，终于整理全了！OBD作为一个专有名词的缩写，其全称为On Board Diagnostics 中文的意思是：车载自动诊断系统。
这套系统能在汽车运行过程中实时监测发动机电控系统及车辆的其它功能模块的工作状况，如有发现工况异常，则根据特定的算法判断出具体的故障，并以诊断故障代码(DTC，Diagnostic Trouble Codes)的形式存储在系统内的存储器上。
系统自诊断后得到的有用信息可以为车辆的维修和保养提供帮助，维修人员可以利用汽车原厂专用仪器读取故障码，从而可以对故障进行快速定位，以便于对车辆的修理，减少人工诊断的时间。
各车型OBD接口位置的查找首先寻找到车辆的OBD接口位置. 08D接口为十六针母头接口.接口为梯形状。
部分车型OBD口上有护盖.常见的OBD接口为黑色、白色或者蓝色.不同型号车型OBD接口位置不同下图是OBD接口可能在的位置：A区域：通用、大众、宝马、福持、丰田、现代、雪铁龙等品捭的绝大部分车型 B区域：大众途安.进口笛克萨斯等少数车型C区域：东风雪铁龙等少数车型 D区域：东风雪铁龙等少数车型OBD接口位置大全----别克君威2.5：OBD诊断头在油门踏板上方。
别克君威3.0：OBD诊断头在油门踏板上方。
本田雅阁：OBD诊断头在仪表板的下方。
北京吉普2500：OBD诊断头在驾驶员左护板侧。
北京吉普2033：OBD诊断头在发动机舱内左侧。
北京现代索娜塔：OBD诊断头在油门踏板上方。
桑塔纳99新秀：OBD诊断头；大众奥迪系统；诊断头在排挡杆前方。
桑塔纳2000：OBD诊断头；大众奥迪系统；诊断头在排挡杆前方。
时代超人：OBD诊断头；大众奥迪系统；诊断头在驾驶员左护板侧。
帕萨特B4：OBD诊断头；帕萨特系统；诊断头在仪表盘右下方的装饰板内。
帕萨特2.0：OBD诊断头；帕萨特系统；诊断头在手刹车右侧。
奥迪V6：2+2诊断头；大众奥迪系统；诊断头在发动机舱保险盒内，用E-118奥迪2+2测车线。

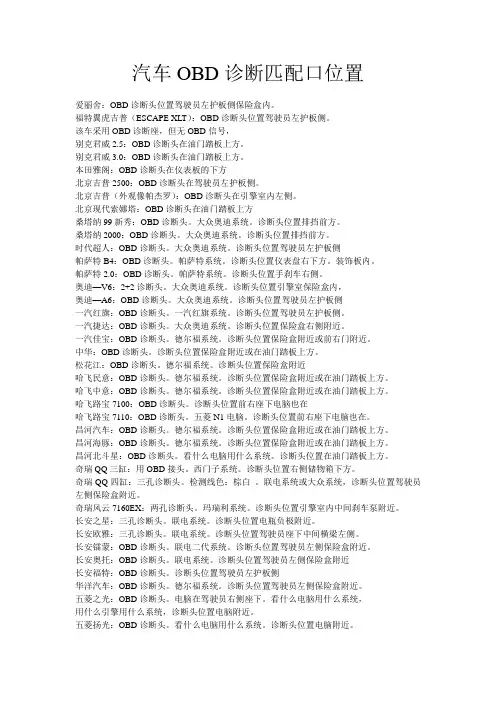

汽车OBD诊断匹配口位置爱丽舍：OBD诊断头位置驾驶员左护板侧保险盒内。
福特翼虎吉普（ESCAPE XLT）：OBD诊断头位置驾驶员左护板侧。
该车采用OBD诊断座，但无OBD信号，别克君威2.5：OBD诊断头在油门踏板上方。
别克君威3.0：OBD诊断头在油门踏板上方。
本田雅阁：OBD诊断头在仪表板的下方北京吉普2500：OBD诊断头在驾驶员左护板侧。
北京吉普（外观像帕杰罗）：OBD诊断头在引擎室内左侧。
北京现代索娜塔：OBD诊断头在油门踏板上方桑塔纳99新秀：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
桑塔纳2000：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
时代超人：OBD诊断头。
大众奥迪系统。
诊断头位置驾驶员左护板侧帕萨特B4：OBD诊断头。
帕萨特系统。
诊断头位置仪表盘右下方。
装饰板内。
帕萨特2.0：OBD诊断头。
帕萨特系统。
诊断头位置手刹车右侧。
奥迪—V6：2+2诊断头。
大众奥迪系统。
诊断头位置引擎室保险盒内，奥迪—A6：OBD诊断头。
大众奥迪系统。
诊断头位置驾驶员左护板侧一汽红旗：OBD诊断头。
一汽红旗系统。
诊断头位置驾驶员左护板侧。
一汽捷达：OBD诊断头。
大众奥迪系统。
诊断头位置保险盒右侧附近。
一汽佳宝：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或前右门附近。
中华：OBD诊断头。
诊断头位置保险盒附近或在油门踏板上方。
松花江：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近哈飞民意：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或在油门踏板上方。
哈飞中意：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或在油门踏板上方。
哈飞路宝7100：OBD诊断头。
诊断头位置前右座下电脑也在哈飞路宝7110：OBD诊断头。
五菱N1电脑。
诊断头位置前右座下电脑也在。
昌河汽车：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或在油门踏板上方。
昌河海豚：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或在油门踏板上方。

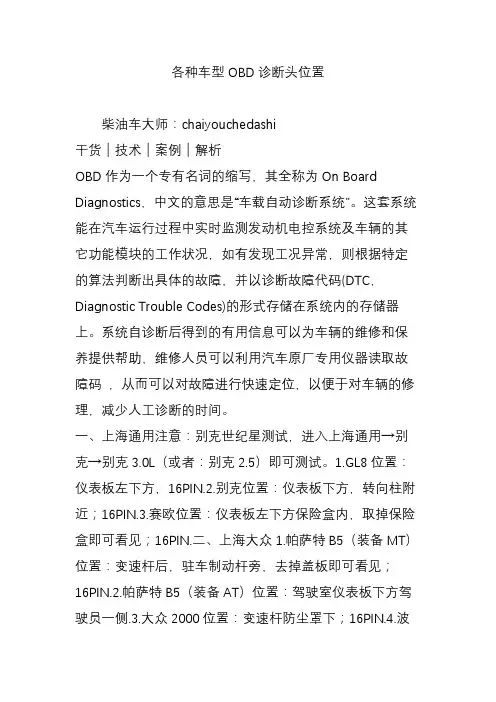

各种车型OBD诊断头位置柴油车大师：chaiyouchedashi干货｜技术｜案例｜解析OBD作为一个专有名词的缩写，其全称为On Board Diagnostics，中文的意思是“车载自动诊断系统”。
这套系统能在汽车运行过程中实时监测发动机电控系统及车辆的其它功能模块的工作状况，如有发现工况异常，则根据特定的算法判断出具体的故障，并以诊断故障代码(DTC，Diagnostic Trouble Codes)的形式存储在系统内的存储器上。
系统自诊断后得到的有用信息可以为车辆的维修和保养提供帮助，维修人员可以利用汽车原厂专用仪器读取故障码，从而可以对故障进行快速定位，以便于对车辆的修理，减少人工诊断的时间。
一、上海通用注意：别克世纪星测试，进入上海通用→别克→别克3.0L（或者：别克2.5）即可测试。
1.GL8位置：仪表板左下方，16PIN.2.别克位置：仪表板下方，转向柱附近；16PIN.3.赛欧位置：仪表板左下方保险盒内，取掉保险盒即可看见；16PIN.二、上海大众1.帕萨特B5（装备MT）位置：变速杆后，驻车制动杆旁，去掉盖板即可看见；16PIN.2.帕萨特B5（装备AT）位置：驾驶室仪表板下方驾驶员一侧.3.大众2000位置：变速杆防尘罩下；16PIN.4.波罗位置：仪表板下方；16PIN.5.高尔：驾驶室仪表板下方，主继电器拉门横截面橡胶防尘盖下三、一汽大众1.捷达位置：仪表板保险丝盒右后；16PIN.2.宝来位置：中控台音响下方；16PIN.3.奥迪A6位置：仪表板左下方；16PIN.4.奥迪100 2.6E位置：发动机室左后侧；4PIN.5.高尔夫：驾驶室方向盘下方；16PIN.6.7180、7220：发动机室内四、天津夏利1.天津夏利2000：发动机室电瓶后侧减振器支座旁；17 PIN.2.天津威驰位置：仪表板下方；16PIN.五、海南马自达1.普利马：发动机室左前侧；17PIN.2.福美来：发动机室左后侧防火墙附近；17PIN.3.323: 发动机室左后侧防火墙附近；17PIN.六、东风雪铁龙1.富康988：AT系统诊断座在仪表板下保险丝盒内；16 PIN. AT系统诊断座在发动机室内左前侧；2 PIN.2.富康：发动机保险盒内；2 PIN.七、东风悦达起亚1.千里马：仪表板下方；16PIN.八、奇瑞1.ABS诊断座位于仪表板下；16PIN.2.摩托罗拉K2电控系统：发动机室防火墙附近；16PIN.3.MM电控系统：发动机室防火墙附近；3PIN.九、北京现代1.SONATA: 仪表板下方；16PIN.十、东南汽车1.菱帅：仪表板下方，转向柱附近；16PIN.2.得利卡、福利卡三菱系统：仪表板下方驾驶员左脚侧.3.得利卡、福利卡德尔福系统：仪表板下方；16PIN.十一、中华1.仪表板下方，转向柱附近；16PIN.十二、羚羊1.仪表板下方，转向柱附近；16PIN.十三、长安汽车1.卡德尔福系统：仪表板下方；16PIN.2.联合电子系统：驾驶员座位下方3.*本电装诊断座：仪表板下方；16PIN.4.长安之星：中控台下；16 PIN.发动机罩下电瓶旁；16PIN.十四、南京菲亚特1.仪表板下方，保险丝盒内；16PIN.十五、吉利1.美*：仪表板左下方；16PIN.2.单点系统：左边减振器的固定螺丝上；十六、长丰猎豹1.仪表板左下方；16PIN.十七、金杯面包1.单点系统：发动机罩下电瓶附近；16PIN.2.多点系统：仪表板下方；16PIN.奇瑞QQ三缸：用OBD接头。

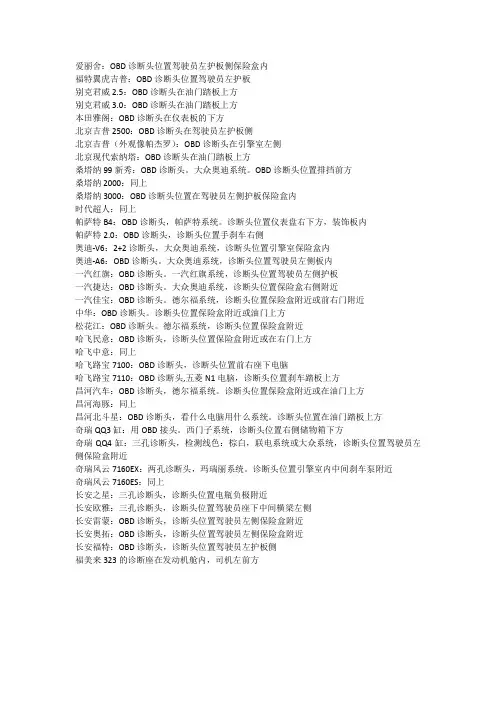

爱丽舍：OBD诊断头位置驾驶员左护板侧保险盒内福特翼虎吉普：OBD诊断头位置驾驶员左护板别克君威2.5：OBD诊断头在油门踏板上方别克君威3.0：OBD诊断头在油门踏板上方本田雅阁：OBD诊断头在仪表板的下方北京吉普2500：OBD诊断头在驾驶员左护板侧北京吉普（外观像帕杰罗）：OBD诊断头在引擎室左侧北京现代索纳塔：OBD诊断头在油门踏板上方桑塔纳99新秀：OBD诊断头。
大众奥迪系统。
OBD诊断头位置排挡前方桑塔纳2000：同上桑塔纳3000：OBD诊断头位置在驾驶员左侧护板保险盒内时代超人：同上帕萨特B4：OBD诊断头，帕萨特系统。
诊断头位置仪表盘右下方，装饰板内帕萨特2.0：OBD诊断头，诊断头位置手刹车右侧奥迪-V6：2+2诊断头，大众奥迪系统，诊断头位置引擎室保险盒内奥迪-A6：OBD诊断头。
大众奥迪系统，诊断头位置驾驶员左侧板内一汽红旗：OBD诊断头。
一汽红旗系统，诊断头位置驾驶员左侧护板一汽捷达：OBD诊断头。
大众奥迪系统，诊断头位置保险盒右侧附近一汽佳宝：OBD诊断头。
德尔福系统，诊断头位置保险盒附近或前右门附近中华：OBD诊断头。
诊断头位置保险盒附近或油门上方松花江：OBD诊断头。
德尔福系统，诊断头位置保险盒附近哈飞民意：OBD诊断头，诊断头位置保险盒附近或在右门上方哈飞中意：同上哈飞路宝7100：OBD诊断头，诊断头位置前右座下电脑哈飞路宝7110：OBD诊断头,五菱N1电脑，诊断头位置刹车踏板上方昌河汽车：OBD诊断头，德尔福系统。
诊断头位置保险盒附近或在油门上方昌河海豚：同上昌河北斗星：OBD诊断头，看什么电脑用什么系统。
诊断头位置在油门踏板上方奇瑞QQ3缸：用OBD接头。
西门子系统，诊断头位置右侧储物箱下方奇瑞QQ4缸：三孔诊断头，检测线色：棕白，联电系统或大众系统，诊断头位置驾驶员左侧保险盒附近奇瑞风云7160EX：两孔诊断头，玛瑞丽系统。
诊断头位置引擎室内中间刹车泵附近奇瑞风云7160ES：同上长安之星：三孔诊断头，诊断头位置电瓶负极附近长安欧雅：三孔诊断头，诊断头位置驾驶员座下中间横梁左侧长安雷蒙：OBD诊断头，诊断头位置驾驶员左侧保险盒附近长安奥拓：OBD诊断头，诊断头位置驾驶员左侧保险盒附近长安福特：OBD诊断头，诊断头位置驾驶员左护板侧福美来323的诊断座在发动机舱内，司机左前方。

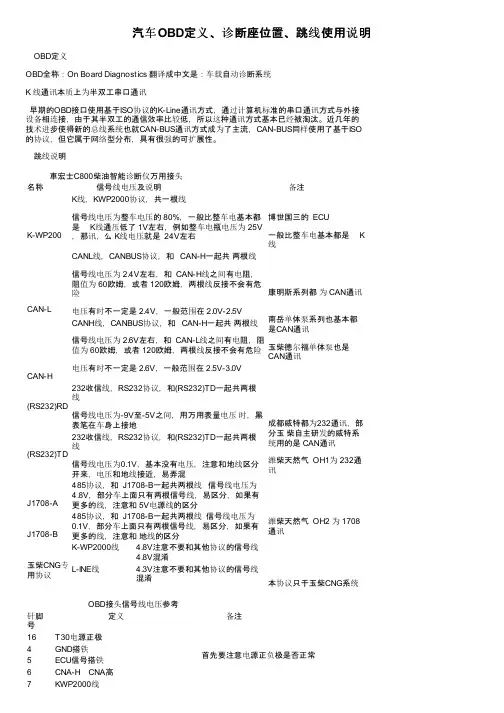

汽车OBD 定义、诊断座位置、跳线使用说明OBD 定义OBD 全称：On Board Diagnostics 翻译成中文是：车载自动诊断系统K 线通讯本质上为半双工串口通讯早期的OBD 接口使用基于ISO 协议的K-Line 通讯方式，通过计算机标准的串口通讯方式与外接设备相连接，由于其半双工的通信效率比较低，所以这种通讯方式基本已经被淘汰。
近几年的技术进步使得新的总线系统也就CAN-BUS 通讯方式成为了主流，CAN-BUS 同样使用了基于ISO 的协议，但它属于网络型分布，具有很强的可扩展性。
跳线说明車宏士C800柴油智能诊断仪万用接头名称 信号线电压及说明备注K-WP200 K 线，KWP2000协议，共一根线 信号线电压为整车电压的 80%，一般比整车电基本都是 K 线通压低了 1V 左右，例如整车电瓶电压为 25V，那讯，么 K 线电压就是 24V 左右博世国三的 ECU一般比整车电基本都是 K线CAN-L CANL 线，CANBUS 协议，和 CAN-H 一起共 两根线信号线电压为 2.4V 左右，和 CAN-H 线之间有电阻，阻值为 60欧姆，或者 120欧姆，两根线反接不会有危险电压有时不一定是 2.4V ，一般范围在 2.0V-2.5V康明斯系列都 为 CAN 通讯南岳单体泵系列也基本都是CAN 通讯玉柴德尔福单体泵也是CAN 通讯CAN-H CANH 线，CANBUS 协议，和 CAN-H 一起共 两根线 信号线电压为 2.6V 左右，和 CAN-L 线之间有电阻，阻值为 60欧姆，或者 120欧姆，两根线反接不会有危险 电压有时不一定是 2.6V ，一般范围在 2.5V-3.0V(RS232)RD232收信线，RS232协议，和(RS232)TD 一起共两根线信号线电压为-9V 至-5V 之间，用万用表量电压 时，黑表笔在车身上接地成都威特都为232通讯，部分玉 柴自主研发的威特系统用的是 CAN 通讯 潍柴天然气 OH1为 232通讯 (RS232)TD232收信线，RS232协议，和(RS232)TD 一起共两根线信号线电压为0.1V ，基本没有电压，注意和地线区分开来，电压和地线接近，易弄混J1708-A 485协议，和 J1708-B 一起共两根线 信号线电压为4.8V ，部分车上面只有两根信号线，易区分，如果有更多的线，注意和 5V 电源线的区分潍柴天然气 OH2 为 1708通讯J1708-B 485协议，和 J1708-B 一起共两根线 信号线电压为0.1V ，部分车上面只有两根信号线，易区分，如果有更多的线，注意和 地线的区分玉柴CNG 专用协议K-WP2000线 4.8V 注意不要和其他协议的信号线4.8V 混淆本协议只于玉柴CNG 系统L-INE 线 4.3V 注意不要和其他协议的信号线混淆OBD 接头信号线电压参考针脚号定义备注 16T30电源正极 首先要注意电源正负极是否正常4GND 搭铁5ECU 信号搭铁6CNA-H CNA 高7KWP2000线8(RS232)RD9(RS232)TD10J1708-B2J1708-A14CNA-L CNA低13 K2 K线K线:4.8V左右,L线:4.3V左右;玉柴天然气的为KL双线的，可用该接头跳线测试15 K4 L线诊断座的位置诊断座的位置1、东风天龙 圆形16针 诊断座位于中控台右侧保险丝盒内2、东风康明斯原动力 3针 诊断座位于发动机左侧ECU旁边3、福田欧曼标准OBD 诊断座位于换挡杆后方4、柳汽霸龙 圆形16针 诊断座位于驾驶员座椅左下方5、解放赛龙3圆形16针诊断座位于仪表板左侧方向盘左边6、解放赛龙2 圆形16针 诊断座位于仪表板右侧鼓风机下方7、东风小霸王圆形16针位于仪表板左侧下方离合器踏板上方8、华泰圣达菲标准梯形16针 位于仪表板左侧下方离合器踏板上方9、韩国双龙标准梯形16针位于仪表板左侧下方离合器踏板上方10、长城哈弗标准梯形16针位于仪表板左侧下方离合器踏板上方11、江铃全顺标准梯形16针方向盘左下方离合器踏板上方12、一起大众宝来标准梯形16针中控台左侧下方离合器踏板上方13、东风多利卡圆形16针方向盘左下侧的面板上14、东风风尚/超龙三插小插头有三个位置 1、是方向盘左下侧2、是中控台中间的盖板下ECU旁3、是副驾驶座前面的盖板下面 15、少林厢货三插的小插头中控台中间的盖板下面16、一汽新大威 圆插头 方向盘右下侧控制台上17、宇通大巴标准梯形16针驾驶员后面的中央配电器盒里面18、五岳吊车标准梯形16针副驾驶后面中央配电盒里面19、徐工吊车标准梯形16针方向盘左下侧20、中联吊车标准梯形16针驾驶室前面的盖板里面21、重汽豪沃工程车标准梯形16针方向盘左侧的控制台上22、厦门金龙中巴三插的小插头副驾驶前面的盖板里面 电脑板旁23、福田欧曼ETX圆形16针（玉柴6 J 博世系统）方向盘右下侧的控制台上东风天锦：1康明斯/风神欧三圆形16针副驾驶前面盖板里面右上角支架上2康明斯欧四标准OBD离合器踏板左边盖板里面江铃经典全顺标准OBD中央继电器盒中小盖子里面。

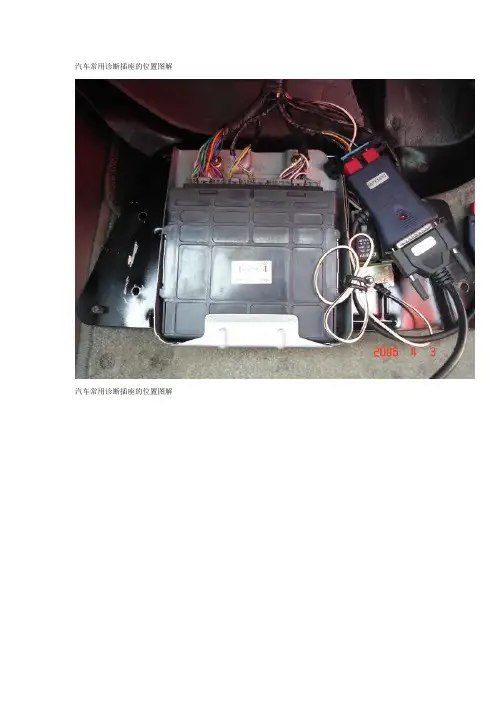

汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解HONDA 诊断坐大全爱丽舍：OBD诊断头位置驾驶员左护板侧保险盒内。
Elysee 16V电脑福特翼虎吉普（ESCAPE XLT）：OBD诊断头位置驾驶员左护板侧。
该车采用OBD诊断座，但无OBD信号，电脑：1L8F-12B523-AD ICM：1L8U-12A650-AC。
引擎：FARD V6 DOHC24-VALVE别克君威2.5：OBD诊断头在油门踏板上方。
别克君威3.0：OBD诊断头在油门踏板上方。
SGM7302GS REGAL GS3.0 V6引擎：LW9 排量：2.98L本田雅阁：OBD诊断头在仪表板的下方北京吉普2500：OBD诊断头在驾驶员左护板侧。
引擎：C498QA1。
ABS：∧PG3550500浙江亚太机电北京吉普（外观像帕杰罗）：OBD诊断头在引擎室内左侧。
引擎：491Q北京现代索娜塔：OBD诊断头在油门踏板上方桑塔纳99新秀：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
电脑：BOSCH M-154桑塔纳2000：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
2000 GLi 330 K8L LOL TE2引擎：AFE电脑：BOSCH MOTRONI M-154时代超人：OBD诊断头。
大众奥迪系统。
诊断头位置驾驶员左护板侧帕萨特B4：OBD诊断头。
帕萨特系统。
诊断头位置仪表盘右下方。
装饰板内。
电脑：SIEMENS VDO防盗电脑：SIMOS04S0000版本：008VWZ3Z0 SI3252624帕萨特2.0：OBD诊断头。
帕萨特系统。
诊断头位置手刹车右侧。
型号：SVW7203AP引擎：BFF 排量2.0L奥迪—V6：2+2诊断头。
大众奥迪系统。
诊断头位置引擎室保险盒内，奥迪—A6：OBD诊断头。
大众奥迪系统。
诊断头位置驾驶员左护板侧一汽红旗：OBD诊断头。

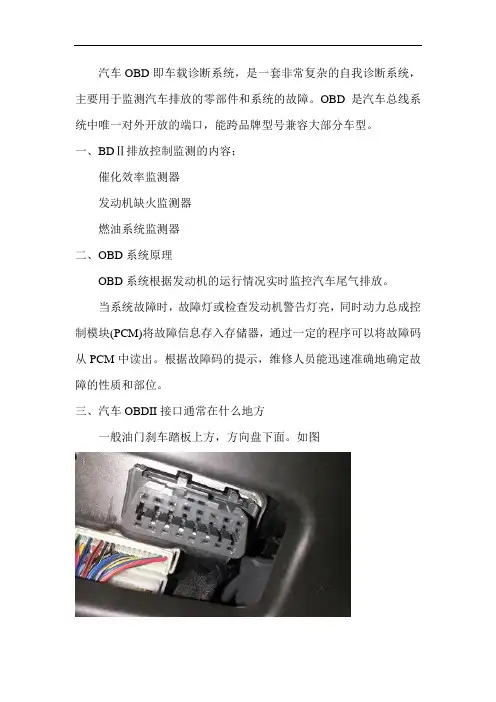

汽车OBD即车载诊断系统，是一套非常复杂的自我诊断系统，主要用于监测汽车排放的零部件和系统的故障。
OBD是汽车总线系统中唯一对外开放的端口，能跨品牌型号兼容大部分车型。
一、BDⅡ排放控制监测的内容；
催化效率监测器
发动机缺火监测器
燃油系统监测器
二、OBD系统原理
OBD系统根据发动机的运行情况实时监控汽车尾气排放。
当系统故障时，故障灯或检查发动机警告灯亮，同时动力总成控制模块(PCM)将故障信息存入存储器，通过一定的程序可以将故障码从PCM中读出。
根据故障码的提示，维修人员能迅速准确地确定故障的性质和部位。
三、汽车OBDII接口通常在什么地方
一般油门刹车踏板上方，方向盘下面。
如图
三、汽车OBDII接口可实现功能
1、行车电脑数据显示
作为汽车监控系统的通讯接口，除了供修车时读取故障码外，OBD接口是可以提供车辆的各种工况数据，如油耗记录、节气门开度、空燃比、爆震数量、电池电压等。
2、读取刷写ECU TCU程序
原厂的ECU程序出于稳定性和经济性的考虑，一般在动力输出上都有所保留，而改装厂商通过改写原车ECU数据即可实现对动力的提升
3、更改代码实现更多功能
电控系统可以通过OBD接口接入车辆控制系统的CANBUS总线，对车辆的各个控制模块的功能进行调节
四、汽车OBD接口辨识。
各种车型OBD诊断头位置柴油车大师：chaiyouchedashi干货｜技术｜案例｜解析OBD作为一个专有名词的缩写，其全称为On Board Diagnostics，中文的意思是“车载自动诊断系统”。
这套系统能在汽车运行过程中实时监测发动机电控系统及车辆的其它功能模块的工作状况，如有发现工况异常，则根据特定的算法判断出具体的故障，并以诊断故障代码(DTC，Diagnostic Trouble Codes)的形式存储在系统内的存储器上。
系统自诊断后得到的有用信息可以为车辆的维修和保养提供帮助，维修人员可以利用汽车原厂专用仪器读取故障码，从而可以对故障进行快速定位，以便于对车辆的修理，减少人工诊断的时间。
一、上海通用注意：别克世纪星测试，进入上海通用→别克→别克3.0L（或者：别克2.5）即可测试。
1.GL8位置：仪表板左下方，16PIN.2.别克位置：仪表板下方，转向柱附近；16PIN.3.赛欧位置：仪表板左下方保险盒内，取掉保险盒即可看见；16PIN.二、上海大众1.帕萨特B5（装备MT）位置：变速杆后，驻车制动杆旁，去掉盖板即可看见；16PIN.2.帕萨特B5（装备AT）位置：驾驶室仪表板下方驾驶员一侧.3.大众2000位置：变速杆防尘罩下；16PIN.4.波罗位置：仪表板下方；16PIN.5.高尔：驾驶室仪表板下方，主继电器拉门横截面橡胶防尘盖下三、一汽大众1.捷达位置：仪表板保险丝盒右后；16PIN.2.宝来位置：中控台音响下方；16PIN.3.奥迪A6位置：仪表板左下方；16PIN.4.奥迪100 2.6E位置：发动机室左后侧；4PIN.5.高尔夫：驾驶室方向盘下方；16PIN.6.7180、7220：发动机室内四、天津夏利1.天津夏利2000：发动机室电瓶后侧减振器支座旁；17 PIN.2.天津威驰位置：仪表板下方；16PIN.五、海南马自达1.普利马：发动机室左前侧；17PIN.2.福美来：发动机室左后侧防火墙附近；17PIN.3.323: 发动机室左后侧防火墙附近；17PIN.六、东风雪铁龙1.富康988：AT系统诊断座在仪表板下保险丝盒内；16 PIN. AT系统诊断座在发动机室内左前侧；2 PIN.2.富康：发动机保险盒内；2 PIN.七、东风悦达起亚1.千里马：仪表板下方；16PIN.八、奇瑞1.ABS诊断座位于仪表板下；16PIN.2.摩托罗拉K2电控系统：发动机室防火墙附近；16PIN.3.MM电控系统：发动机室防火墙附近；3PIN.九、北京现代1.SONATA: 仪表板下方；16PIN.十、东南汽车1.菱帅：仪表板下方，转向柱附近；16PIN.2.得利卡、福利卡三菱系统：仪表板下方驾驶员左脚侧.3.得利卡、福利卡德尔福系统：仪表板下方；16PIN.十一、中华1.仪表板下方，转向柱附近；16PIN.十二、羚羊1.仪表板下方，转向柱附近；16PIN.十三、长安汽车1.卡德尔福系统：仪表板下方；16PIN.2.联合电子系统：驾驶员座位下方3.*本电装诊断座：仪表板下方；16PIN.4.长安之星：中控台下；16 PIN.发动机罩下电瓶旁；16PIN.十四、南京菲亚特1.仪表板下方，保险丝盒内；16PIN.十五、吉利1.美*：仪表板左下方；16PIN.2.单点系统：左边减振器的固定螺丝上；十六、长丰猎豹1.仪表板左下方；16PIN.十七、金杯面包1.单点系统：发动机罩下电瓶附近；16PIN.2.多点系统：仪表板下方；16PIN.奇瑞QQ三缸：用OBD接头。
汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解HONDA 诊断坐大全爱丽舍：OBD诊断头位置驾驶员左护板侧保险盒内。
Elysee 16V电脑： LDC753L2330000380福特翼虎吉普（ESCAPE XLT）：OBD诊断头位置驾驶员左护板侧。
该车采用OBD诊断座，但无OBD信号，电脑：1L8F-12B523-AD ICM：1L8U-12A650-AC。
引擎：FARD V6 DOHC24-VALVE别克君威2.5：OBD诊断头在油门踏板上方。
别克君威3.0：OBD诊断头在油门踏板上方。
SGM7302GS REGAL GS3.0 V6引擎：LW9 排量：2.98L本田雅阁：OBD诊断头在仪表板的下方北京吉普2500：OBD诊断头在驾驶员左护板侧。
引擎：C498QA1。
电脑：SIEMENS.K10308630 2A 8800 A2090140AA。
ABS：∧PG3550500浙江亚太机电北京吉普（外观像帕杰罗）：OBD诊断头在引擎室内左侧。
引擎：491Q北京现代索娜塔：OBD诊断头在油门踏板上方桑塔纳99新秀：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
电脑：BOSCH M-154桑塔纳2000：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
2000 GLi 330 K8L LOL TE2引擎：AFE电脑：BOSCH MOTRONI M-154时代超人：OBD诊断头。
大众奥迪系统。
诊断头位置驾驶员左护板侧帕萨特B4：OBD诊断头。
帕萨特系统。
诊断头位置仪表盘右下方。
装饰板内。
电脑：SIEMENS VDO防盗电脑：SIMOS04S0000版本：008VWZ3Z0 SI3252624帕萨特2.0：OBD诊断头。
帕萨特系统。
诊断头位置手刹车右侧。
型号：SVW7203AP引擎：BFF 排量2.0L奥迪—V6：2+2诊断头。
途安米色储物盒打开后再向下用力可再打开一层就会看到了
志俊左腿膝盖处！一个小盖子，一抠就掉！！！
速腾左膝盖的正前方头低下来才能看到
迈腾方向盘柱下面,刹车的左上方.
老宝来烟灰缸的上方！有个盖板，拿掉
新宝来离合器踏板上方，仪表台左下方，你低头能看到，是浅黄色
高尔夫6 左腿膝盖那里那个置物盒，顺着往下摸，摸到一个缺口就是了离合器上边，紫色的接口
POLO
驾驶侧，离合器附近在fuse盒左边约5cm处（不是在盒里）！有个插头紫红色的
桑塔纳99新秀：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
桑塔纳2000：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
时代超人：OBD诊断头。
大众奥迪系统。
诊断头位置驾驶员左护板侧
帕萨特B4：OBD诊断头。
帕萨特系统。
诊断头位置仪表盘右下方。
装饰板内。
帕萨特2.0：OBD诊断头。
帕萨特系统。
诊断头位置手刹车右侧。
各车型OBD模块的安装位置OBD模块|各个车型的OBD位置OBD接口装备在驾驶员1米的距离内，通常是在仪表盘下方或驾驶员侧面。
下面对一些车型的OBD位置进行说明：一、上海通用1.GL8位置：仪表板左下方；2.别克位置：仪表板下方，转向柱附近；3.赛欧位置：仪表板左下方保险盒内，取掉保险盒即可看见；二、上海大众1.帕萨特B5（装备MT）位置：变速杆后，驻车制动杆旁，去掉盖板即可看见；2.帕萨特B5（装备AT）位置：驾驶室仪表板下方驾驶员一侧；3.大众2000位置：变速杆防尘罩下；4.波罗位置：仪表板下方；5.高尔：驾驶室仪表板下方，主继电器拉门横截面橡胶防尘盖下；三、一汽大众1.捷达位置：仪表板保险丝盒右后；2.宝来位置：中控台音响下方；3.AUDI A6位置：仪表板左下方；4.AUDI 100 2.6E位置：发动机室左后侧；5.高尔夫：驾驶室方向盘下方；6.7180、7220：发动机室内；四、天津夏利1.天津夏利2000：发动机室电瓶后侧减振器支座旁；2.天津威驰位置：仪表板下方；五、海南马自达1.普利马：发动机室左前侧；2.福美来：发动机室左后侧防火墙附近；3.323: 发动机室左后侧防火墙附近；六、东风雪铁龙1.富康988：AT系统诊断座在仪表板下保险丝盒内；AT系统诊断座在发动机室内左前侧；2.富康：发动机保险盒内；七、东风悦达起亚1.千里马：仪表板下方；八、奇瑞1.ABS诊断座位于仪表板下；2.摩托罗拉K2电控系统：发动机室防火墙附近；3.MM电控系统：发动机室防火墙附近；九、北京现代1.SONATA: 仪表板下方；十、东南汽车1.菱帅：仪表板下方，转向柱附近；2.得利卡、福利卡三菱系统：仪表板下方驾驶员左脚侧；3.得利卡、福利卡德尔福系统：仪表板下方；十一、中华1.仪表板下方，转向柱附近；十二、羚羊1.仪表板下方，转向柱附近；十三、长安汽车1.卡德尔福系统：仪表板下方；2.联合电子系统：驾驶员座位下方；3.日本电装诊断座：仪表板下方；4.长安之星：中控台下；发动机罩下电瓶旁；十四、南京菲亚特1.仪表板下方，保险丝盒内；十五、吉利1.美日：仪表板左下方；2.单点系统：左边减振器的固定螺丝上；十六、长丰猎豹1.仪表板左下方；。
OBD位置查询OBD位置查询A奥迪奥迪A12012~2014款奥迪A32012~2014款奥迪A4 Allroad2013款奥迪A52008~2013款奥迪A640 hybrid 2013款奥迪A72011~2013款奥迪A8L2003~2013款奥迪Q32012款奥迪Q52010款-2013款奥迪Q72006款-2014款奥迪R82008款-2014款奥迪S52009款-2012款奥迪S62013款奥迪S72013款奥迪S82009款-2013款奥迪SQ52014款奥迪TT2007款-2013款奥迪A4(B7)2005款-2008款奥迪A4L(B8)09款-13款奥迪A6L(C6)2005款-2010款奥迪Q32013款B宝骏宝骏6302011款~2013款乐驰宝马华晨宝马3系2008款-2014款华晨宝马5系2008款-2014款华晨宝马X1 2012款-2013款宝马1系2008款-13款宝马3系2009款-2014款宝马3系GT 2013款宝马5系2008款-2014款宝马5系GT 2010款-2014款宝马7系2008-2013款宝马X32008款-2013款宝马X5 2008款-2013款宝马X6 2009款-2013款宝马Z4 2009款-2013款北汽威旺北汽威旺306北汽制造BJ 212奔驰北京奔驰C级2008款-2013款北京奔驰E级2008款-2014款北京奔驰GLK 2013款-2014款奔驰A级2011款-2013款奔驰C级2010款-2013款奔驰E级2009款-2010款奔驰GLK 2008款-2011款奔驰G级2010款-2013款奔驰M级2008款-2014款奔驰R级v 2009款-2010款奔驰S级2008款-2014款奔驰威霆2008款奔驰唯雅诺2009款-2011款奔腾奔腾B502009~2013款奔腾B702009~2012款奔腾X802013款本田东风本田CR-V2004~2010款东风本田CR-V 2010~2012款东风本田艾力绅2012款东风本田杰德2013款东风本田思铂睿2009~13款东风本田思域2006~13款广汽本田奥德赛2008~2014款广汽本田八代雅阁2008~2013款广汽本田飞度2008~2013款广汽本田锋范2009~2014款广汽本田诗歌图2010~2012款广汽本田思迪2006~2007款比亚迪比亚迪F02008~2013款比亚迪F3 2008~2013款比亚迪F6 2008~2011款比亚迪G3 2010~2013款比亚迪G62011~2013款比亚迪L32010~2013款比亚迪S62011~2013款比亚迪速锐2013款标致标致2062006~2008款标致207 两厢2009~2013款标致207三厢2009~2011款标致307两厢2008~2013款标致307三厢2008~2010款标致3082012~2013款标致4082010~2014款标致5082012~2013款标致30082013款别克别克昂科雷2009~2013款别克 GL82001~2008款别克 GL82011~2014款别克昂科拉2013~2014款别克君威2002~2006款别克君威2009~2014款别克君越2009~2013款别克凯越2004~2008款别克凯越2011~2013款别克英朗GT2010~2013款别克英朗XT2010~2014款C长安长安CS352012~2014款长安CX202011~2014款长安CX302011~12款长安奔奔MINI2010~2012款长安逸动2012~2014款长安悦翔2009~2012款长安悦翔V32012款长安悦翔V52012款长城长城 C20R2011~2013款长城 C302010~2014款长城 M12009~2010款长城 M22010~2012款长城 M42012款长城 V802008~2013款长城炫丽2009~2011款D大众大众CC 大众EOS 高尔夫GTI（进口）辉腾（进口）甲壳虫（进口）迈腾（进口）尚酷（进口）途锐（进口） POLO 朗行2013~2014款朗逸2008~2012款帕萨特B5 帕萨特领驭桑塔纳2000 桑塔纳3000 桑塔纳志俊途安2008~2013款途观2010~2013款新款帕萨特2011~2013款新款桑塔纳2013款一汽大众CC 一汽大众宝来一汽大众高尔夫6 一汽大众老款捷达一汽大众迈腾一汽大众速腾一汽大众新宝来景逸菱智东南V3菱悦得利卡菱帅翼神F菲亚特广汽菲亚特南京菲亚特丰田YARiS L 致炫汉兰达凯美瑞锐志雅力士丰田RAV4 丰田花冠丰田皇冠丰田卡罗拉丰田威驰普拉多普锐斯福特福克斯老款福克斯新款嘉年华麦柯斯蒙迪欧致胜蒙迪欧老款蒙迪欧新款翼搏翼虎G广汽传祺传祺GA5 传祺GS5H哈弗哈弗H3 哈弗H5 哈弗H6 哈弗H8海马福美来海福星海马3 海马M3 海马骑士欢动普力马丘比特华泰圣达菲JJEEP牧马人指南者吉利帝豪帝豪EC7 帝豪EC7-RV 帝豪EC8吉利全球鹰全球鹰GX2 全球鹰GX7 熊猫远景自由舰金刚金鹰英伦SC3 英伦SC6-RV 英伦SC7 英伦SX7江淮和悦RS 瑞风瑞鹰同悦同悦RS 悦悦K凯迪拉克凯迪拉克SRXL雷克萨斯雷克萨斯CT 雷克萨斯ES 雷克萨斯LX理念理念S1力帆力帆320 力帆520 力帆620铃木北斗星浪迪利亚纳奥拓羚羊天语 SX4 天语尚悦雨燕吉姆尼雨燕速翼M>MGMG3 MG3SW MG52013~2014款 MG62010~2014款 MG72008~2010款 MGTF 2007~2008款马自达马自达2 马自达3 马自达6 马自达8 睿翼N纳智捷大7 SUVQ艾瑞泽7 风云2 奇瑞A1 奇瑞A3 奇瑞QQ 奇瑞QQ3 奇瑞QQ6 奇瑞X1 旗云1 旗云2 旗云3 瑞虎启辰启辰D50 启辰R50起亚福瑞迪起亚K2 起亚K3 起亚K5 起亚K7 千里马赛拉图狮跑秀尔智跑佳乐R日产骊威玛驰奇骏骐达天籁逍客轩逸阳光荣威荣威350 荣威550 荣威750 荣威950 荣威W5>瑞麒瑞麒G3 瑞麒G3SSmartsmart萨博萨博三菱帕杰罗·劲畅欧蓝德帕杰罗上汽大通V80上汽大通V80双环双环SCEO双龙爱腾斯巴鲁/dt>斯巴鲁XV 翼豹昊锐明锐速派W进口沃尔沃沃尔沃S60 沃尔沃V60 沃尔沃XC60X现代北京现代i30 北京现代ix35 朗动领翔名图名驭瑞纳 H-1辉翼飞思Veloster Turb-GDi 劳恩斯劳恩斯-酷派维拉克斯新胜达雅尊雪佛兰爱唯欧景程科鲁兹科帕奇乐风迈锐宝赛欧雪铁龙雪铁龙C5Y一汽夏利夏利N5 一汽吉林英菲尼迪英菲尼迪Q60Z中华中华H320中华H530中华V5中华骏捷FRV中华骏捷FSV中华尊驰众泰众泰2008众泰T200。
