汽车OBD诊断匹配口位置爱丽舍：OBD诊断头位置驾驶员左护板侧保险盒内。
福特翼虎吉普（ESCAPE XLT）：OBD诊断头位置驾驶员左护板侧。
该车采用OBD诊断座，但无OBD信号，别克君威2.5：OBD诊断头在油门踏板上方。
别克君威3.0：OBD诊断头在油门踏板上方。
本田雅阁：OBD诊断头在仪表板的下方北京吉普2500：OBD诊断头在驾驶员左护板侧。
北京吉普（外观像帕杰罗）：OBD诊断头在引擎室内左侧。
北京现代索娜塔：OBD诊断头在油门踏板上方桑塔纳99新秀：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
桑塔纳2000：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
时代超人：OBD诊断头。
大众奥迪系统。
诊断头位置驾驶员左护板侧帕萨特B4：OBD诊断头。
帕萨特系统。
诊断头位置仪表盘右下方。
装饰板内。
帕萨特2.0：OBD诊断头。
帕萨特系统。
诊断头位置手刹车右侧。
奥迪—V6：2+2诊断头。
大众奥迪系统。
诊断头位置引擎室保险盒内，奥迪—A6：OBD诊断头。
大众奥迪系统。
诊断头位置驾驶员左护板侧一汽红旗：OBD诊断头。
一汽红旗系统。
诊断头位置驾驶员左护板侧。
一汽捷达：OBD诊断头。
大众奥迪系统。
诊断头位置保险盒右侧附近。
一汽佳宝：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或前右门附近。
中华：OBD诊断头。
诊断头位置保险盒附近或在油门踏板上方。
松花江：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近哈飞民意：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或在油门踏板上方。
哈飞中意：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或在油门踏板上方。
哈飞路宝7100：OBD诊断头。
诊断头位置前右座下电脑也在哈飞路宝7110：OBD诊断头。
五菱N1电脑。
诊断头位置前右座下电脑也在。
昌河汽车：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或在油门踏板上方。
昌河海豚：OBD诊断头。
德尔福系统。
诊断头位置保险盒附近或在油门踏板上方。

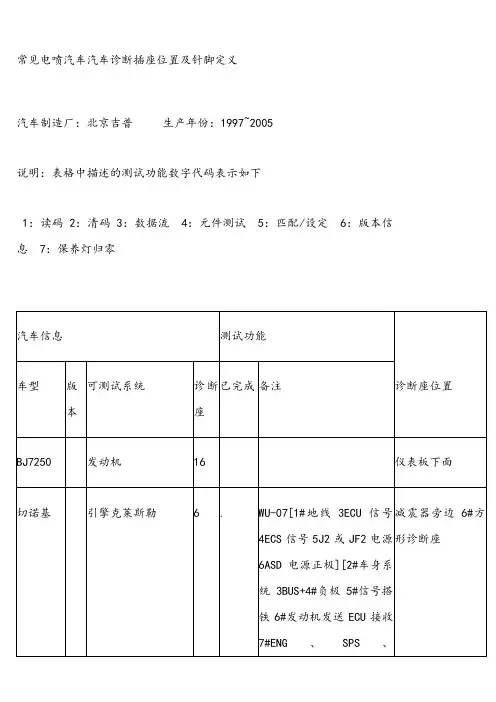

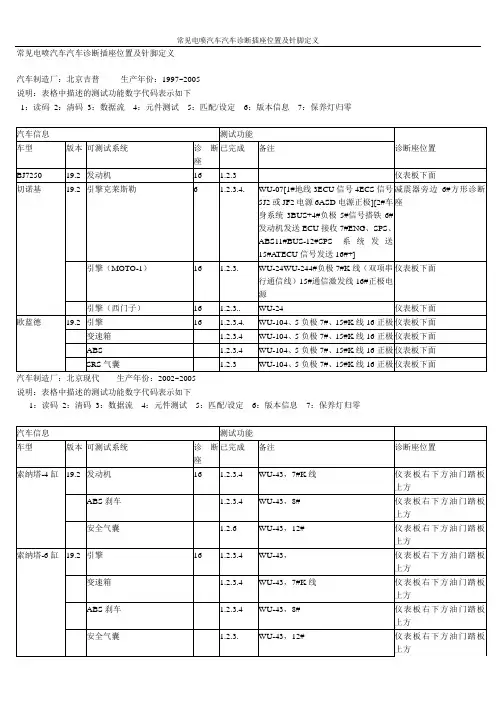

常见电喷汽车汽车诊断插座位置及针脚定义汽车制造厂：北京吉普 生产年份：1997~2005 说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息 测试功能车型 版本 可测试系统 诊断座 已完成备注诊断座位置BJ7250 19.2 发动机 16 1.2.3仪表板下面切诺基19.2 引擎克莱斯勒61.2.3.4.WU-07[1#地线3ECU 信号4ECS 信号5J2或JF2电源6ASD 电源正极][2#车身系统3BUS+4#负极5#信号搭铁6#发动机发送ECU 接收7#ENG 、SPS 、ABS11#BUS-12#SPS系统发送15#ATECU 信号发送16#+]减震器旁边6#方形诊断座引擎（MOTO-1）161.2.3.WU-24WU-244#负极7#K 线（双项串行通信线）15#通信激发线16#正极电源仪表板下面引擎（西门子） 16 1.2.3.. WU-24仪表板下面欧蓝德19.2 引擎16 1.2.3.4. WU-104、5负极7#、15#K 线16正极 仪表板下面 变速箱 1.2.3.4 WU-104、5负极7#、15#K 线16正极 仪表板下面 ABS 1.2.3.4 WU-104、5负极7#、15#K 线16正极 仪表板下面SRS 气囊1.2.3WU-104、5负极7#、15#K 线16正极 仪表板下面汽车制造厂：北京现代 生产年份：2002~2005 说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车信息 测试功能车型版本 可测试系统诊断座已完成备注诊断座位置索纳塔-4缸 19.2 发动机161.2.3.4WU-43，7#K 线 仪表板右下方油门踏板上方ABS 刹车 1.2.3.4 WU-43，8# 仪表板右下方油门踏板上方安全气囊1.2.6 WU-43，12# 仪表板右下方油门踏板上方索纳塔-6缸 19.2 引擎16 1.2.3.4 WU-43， 仪表板右下方油门踏板上方变速箱 1.2.3.4 WU-43，7#K 线 仪表板右下方油门踏板上方ABS 刹车 1.2.3.4 WU-43，8# 仪表板右下方油门踏板上方安全气囊1.2.3.WU-43，12#仪表板右下方油门踏板上方防滑系统 1.2.3 WU-43 仪表板右下方油门踏板上方大灯控制 1.2. WU-43 仪表板右下方油门踏板上方伊兰特19.2 引擎16 1.2.3.4 WU-43，7#K线仪表板右下方油门踏板上方变速箱 1.2.3.4 WU-43，7#K线仪表板右下方油门踏板上方ABS刹车 1.2.3.4 WU-43，8# 仪表板右下方油门踏板上方安全气囊 1.2.6 WU-43，12# 仪表板右下方油门踏板上方汽车制造厂：北汽福田生产年份：1999~2005：读码2：清码3：数据流4：元件测试5：匹配/设定6：版本信息7：保养灯归零汽车信息测试功能已完成备注诊断座位置车型版本可测试系统诊断座福田风景19.2 发动机-单点喷射 3 1.2.3.4 WU-661#K线2#搭铁3#L线乘客座位下面，ECU旁边3PIN引擎室右后方16PIN 发动机-摩托罗拉1 16 1.2.3.6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源发动机-摩托罗拉2 16 1.2.3.6 WU-244#负极7#K线（双项串行通信引擎室右后方16PIN线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-德尔福1 16 1.2.3.4.6 WU-164#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-德尔福1I 16 1.2.3.4 WU-164#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-491ME 16 1.2.3.4 WU-14/164#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-丰田8A17 1.2 WU-08/09/251#油泵实验2#ENG灯3#负极4#ENG灯5#ENG，AT，故障灯6#ENG数据输入控制7#正极8，9，10，11，氧传感器信号12#SRS指示灯控制线15#CCS、A BS、SRS故障触发16#到A BS，TS诊断用风景冲浪19.2 发动机-单点喷射 3 1.2.3.4 WU-661#K线2#搭铁3#L线乘客座位下面，ECU旁边3PIN引擎室右后方16PIN 发动机-摩托罗拉1 16 1.2.3.6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN 发动机-摩托罗拉2 16 1.2.3.6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源发动机-德尔福1 16 1.2.3.4.6 WU-14/16/24/4#负极7#K线（双项串引擎室右后方16PIN行通信线）15#L线（通信激发线）16#正极发动机-德尔福1I 16 1.2.3.4 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN发动机-491ME 16 1.2.3.4 WU-14/16，4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN发动机-丰田8A17 1.2 WU-08/09/251#油泵实验2#ENG灯3#负极4#ENG灯5#ENG，AT，故障灯6#ENG数据输入控制7#正极8，9，10，11，氧传感器信号12#SRS指示灯控制线15#CCS、A BS、SRS故障触发16#到A BS，TS诊断用引擎室右后方16PIN福田奥铃19.2 发动机-单点喷射 3 1.2.3.4 WU-661#K线2#搭铁3#L线乘客座位下面，ECU旁边3PIN发动机-摩托罗拉1 16 1.2.3.6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN发动机-摩托罗拉2 16 1.2.3.6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源引擎室右后方16PIN发动机-德尔福1 16 1.2.3.4.6 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN发动机-德尔福1I 16 1.2.3.4 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN发动机-491ME 16 1.2.3.4 WU-14/16，4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极引擎室右后方16PIN发动机-丰田8A17 1.2 WU-08/09/251#油泵实验2#ENG灯3#负极4#ENG灯5#ENG，AT，故障灯6#ENG数据输入控制7#正极8，9，10，11，氧传感器信号12#SRS指示灯控制线15#CCS、A BS、SRS故障触发16#到A BS，TS诊断用引擎室右后方16PIN汽车制造厂：比亚迪汽车生产年份：1999~2004说明：表格中描述的测试功能数字代码表示如下1：读码2：清码3：数据流4：元件测试5：匹配/设定6：版本信息7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置福莱尔19.2 引擎（联合电子I）16 1.2.3.4.6 WU-16/24，4#负极5#信号负极7#ISO9171K线16#正极仪表板下方或者右驾驶室下方引擎（德尔福2）16 1.2.3.4 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下方或者右驾驶室下方大宇ECU 16 1.2.3 WU-16 仪表板下方或者右驾驶室下方汽车制造厂：昌河汽车生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码2：清码3：数据流4：元件测试5：匹配/设定6：版本信息7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置昌河19.2 引擎（德尔福I）16 1.2.3.4.6 WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方引擎（联合电子I）16 1.2.3.4.6 WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方北斗星19.2 引擎（K10/F10）16 1.2.3 WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方安全气囊 1.2.3 WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方8#或者9#ABS刹车 1.2.3 WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方8#或者9#发动机-M154 16 1.2.3.4 4#负极5#信号负极7#ISO9171K线16#正极仪表板下方爱迪尔19.2 发动机16 1.2.3.4.6 4#负极5#信号负极7#ISO9171K线16#正极仪表板下方安全气囊16 1.2.6 4#负极5#信号负极7#ISO9171K线16#正极仪表板下方铃木19.2 引擎（德尔福I）16 1.2.3.4.6 WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方引擎（联合电子I）16 1.2.3.4.6 WU-164#负极5#信号负极7#ISO9171K线16#正极仪表板下方汽车制造厂：长安汽车生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码2：清码3：数据流4：元件测试5：匹配/设定6：版本信息7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置羚羊SC7101 19.2 发动机16 1.2.3 WU-16，4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面奥托19.2 引擎（德尔福I）16 1.2.3.4.6 WU-164#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者电脑板旁边引擎（联合电子I） 3 1.2.3.4.6 1#K线2#负极3#L线仪表板下面或者电脑板旁边都市贝贝19.2 引擎（德尔福I）16 1.2.3.4.6 WU-164#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者电脑板旁边引擎（联合电子I） 3 1.2.3.4.6 1#K线2#负极3#L线仪表板下面或者电脑板旁边快乐王子19.2 引擎（德尔福I）16 1.2.3.4.6 WU-16WU-164#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者电脑板旁边引擎（联合电子I） 3 1.2.3.4.6 1#K线2#负极3#L线仪表板下面或者电脑板旁边长安之星19.2 ENG（联合电子I） 3 1.2.3.4.6 1#K线2#负极3#L线仪表板下面或者座椅下面ENG（联合电子M7）16 1.2.3.4. WU-16/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎（联合电子ME7）16 1.2.3.4. WU-16/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎（德尔福I）16 1.2.3.4.6 WU-16/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎（德尔福2）16 1.2.3.4 WU-14/16/24/4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎-玛瑞利16 1.2.3.4.6 4#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面引擎-玛瑞利单点 3 1.2.3.4. WU-66 仪表板下面或者座椅下面引擎-日本电装16 1.2.3. WU-164#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面ABS刹车-万都16 1.2.3.4 仪表板下面或者座椅下面安全气囊-AUTOLIVE 16 1.2.3.4 WU-14/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面防盗系统16 1.2.3.4.5 WU-14/244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面长安星韵19.2 发动机16 1.2.3 WU-244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面或者座椅下面ABS刹车 1.2.3 WU-244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面安全气囊 1.2.3 WU-244#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极仪表板下面福特蒙特欧19.2 发动机16 1.2.3 WU-14 仪表板下面ABS刹车 1.2.3 WU-14 仪表板下面安全气囊 1.2.3 WU-14 仪表板下面福特嘉年华19.2 发动机16 1.2.3 WU-14 仪表板下面ABS刹车 1.2.3 WU-14 仪表板下面安全气囊 1.2.3 WU-14 仪表板下面CM8 19.2 引擎（联合电子M7）16 1.2.3.4. WU-16/24 仪表板下面引擎（联合电子ME7） 1.2.3.4. WU-16/24 仪表板下面ABS刹车-万都 1.2.3.4 WU-16/24 仪表板下面安全气囊-AUTOLIVE 1.2.3.4 WU-16/24 仪表板下面防盗系统 1.2.3.4.5 WU-16/24 仪表板下面19.2 引擎（M154） 3 1.2.3.4.6 WU-16/24 仪表板下面汽车制造厂：长城汽车生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码2：清码3：数据流4：元件测试5：匹配/设定6：版本信息7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置皮卡系列19.2 发动机-联合电子1 16 1.2.3.4..6 WU-16/144#负极7#K线（双项串行通信线）15#L线（通信激发线）16#正极乘客座下面，引擎ECU 仪表板下面发动机-德尔福1 16 1.2.3.4.6 WU-16/14，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU 仪表板下面发动机-单点喷射 3 1.2.3.4 WU-64，3PIN：1#K线2#负极3#L线乘客座下面，引擎ECU仪表板下面发动机-德尔福491 16 1.2.3.4 WU-16/14，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU 仪表板下面发动机-德尔福2 16 1.2.3.4 WU-14/1616PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU 仪表板下面SUV系列19.2 发动机-联合电子1 16 1.2.3.4. WU-16/14，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU 仪表板下面发动机-德尔福1 16 1.2.3.4.6 WU-16/64，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU 仪表板下面发动机-德尔福2 16 1.2.3.4 WU-16/14，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座下面，引擎ECU 仪表板下面汽车制造厂：猎豹汽车生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码2：清码3：数据流4：元件测试5：匹配/设定6：版本信息7：保养灯归零汽车信息测试功能车型版本可测试系统诊断已完成备注诊断座位置座仪表板下方猎豹吉普19.3 发动机-6缸16 1.2.3.4.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方发动机-4缸 1.2.3.4.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方自动变速箱 1.2.3.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方ABS刹车-三菱 1.2.3.4.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方ABS刹车-德尔福 1.2.3.4.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊-三菱 1.2.3.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊-现代/单 1.2.3.6 WU-10/43，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线安全气囊-现代/双 1.2.3.6 WU-10/43，1#诊断触发线4#搭铁线仪表板下方7#ENG，AT，数据线12SRS数据线猎豹飞腾19.3 发动机16 1.2.3.4.6 WU-101#诊断触发线4#搭铁线仪表板下方7#ENG，AT，数据线12SRS数据线仪表板下方自动变速箱 1.2.3 WU-101#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方ABS刹车 1.2.3.4.6 WU-101#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊 1.2.3.6 WU-101#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线仪表板下方猎豹奇兵19.3 发动机-4G24 16 1.2.3.4. WU-14，，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线ABS刹车-德尔福 1.2.3.4.6 WU-43，1#诊断触发线4#搭铁线仪表板下方7#ENG，AT，数据线12SRS数据线仪表板下方安全气囊-现代/单 1.2.3.6 WU-43，12#，1#诊断触发线4#搭铁线7#ENG，AT，数据线12SRS数据线安全气囊-现代/双 1.2.3.6 WU-43，1#诊断触发线4#搭铁线仪表板下方7#ENG，AT，数据线11#AC数据线12SRS数据线21.7 发动机12+16 1.2.3.6 WU-10，1#诊断触发线4#搭铁线仪表板下方7#ENG，AT，数据线11#AC数据线12SRS数据线变速箱 1.2.3.6 WU-10 仪表板下方ABS刹车 1.2.3.6 WU-10 仪表板下方安全气囊 1.2.3.6 WU-10 仪表板下方空调系统 1.2.3.6 WU-10 仪表板下方电子防盗 1.2.3.6 WU-10 仪表板下方自动巡航 1.2.3.6 WU-10 仪表板下方四轮转向 1.2.3.6 WU-10 仪表板下方电子悬挂 1.2.3.6 WU-10 仪表板下方防滑稳定 1.2.3.6 WU-10 仪表板下方液压助力 1.2.3.6 WU-10 仪表板下方SS4II四驱系统 1.2.3.6 WU-10 仪表板下方汽车制造厂：成都新大地生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码2：清码3：数据流4：元件测试5：匹配/设定6：版本信息7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置成都新大地19.2 发动机-德尔福1 16 1.2.3.4.6 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-德尔福2 16 1.2.3.4.6 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-德尔福2.5 16 1.2.3.4.6 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-德尔福465 16 1.2.3.4.6 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-单点喷射 3 1.2.3.4. WU-64，3PIN：1#K线2#负极3#L线乘客座位下面，ECU旁边，引擎室右后方发动机-多点喷射 3 12.3.4 WU-14/16，16PIN：4#负极7#（双项串行通信线）15#L线通信激发线16#正极乘客座位下面，ECU旁边，引擎室右后方发动机-摩托罗拉2 16 1.2.3.6 WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源乘客座位下面，ECU旁边，引擎室右后方发动机-摩托罗拉万丰16 1.2.3. WU-244#负极7#K线（双项串行通信线）15#通信激发线16#正极电源乘客座位下面，ECU旁边，引擎室右后方发动机-联合电子1 16=3 1.2.3.4.6 WU-16/64，1#K线2#负极3#L线乘客座位下面，ECU旁边，引擎室右后方汽车制造厂：丹东曙光生产年份：2002~2005说明：表格中描述的测试功能数字代码表示如下1：读码2：清码3：数据流4：元件测试5：匹配/设定6：版本信息7：保养灯归零汽车信息测试功能车型版本可测试系统诊断座已完成备注诊断座位置SUV系列19.2 发动机-单点喷射 3 1.2.3.4. WU-64，3PIN：1#K线2#负极3#L线发动机室3PIN 发动机-绵阳新晨491 16 1.2.3.4 WU-14/16#负极7#（双项串行通信线）仪表板下方16PIN15#L线通信激发线16#正极仪表板下方16PIN 发动机绵阳新晨4G24 16 1.2.3.4 WU-14/16#负极7#（双项串行通信线）15#L线通信激发线16#正极仪表板下方16PIN 发动机-4G64 16 1.2.3 WU-14/16#负极7#（双项串行通信线）15#L线通信激发线16#正极发动机-4G64 16 1.2.3 WU-14/16#负极7#（双项串行通信线）仪表板下方16PIN15#L线通信激发线16#正极发动机--德尔福486 16 1.2.3.4 WU-14/16，16PIN：4#负极7#（双项仪表板下方16PIN串行通信线）15#L线通信激发线16#正极汽车制造厂：东风本田生产年份：2003~2005说明：表格中描述的测试功能数字代码表示如下1：读码2：清码3：数据流4：元件测试5：匹配/设定6：版本信息7：保养灯归零汽车信息测试功能已完成备注诊断座位置车型版本可测试系统诊断座东风本田21 发动机16 1.2.3 WU-14，诊断触发线，2#J1850BUS-4#仪表板下方负极5#信号搭铁7#（ENG，AT，ABS，数据线）ISO9141L线11#空调数据线，12#SRS数据线16#正极仪表板下方变速箱 1.2.3 WU-14，诊断触发线，2#J1850BUS-4#负极5#信号搭铁7#（ENG，AT，ABS，数据线）ISO9141L线11#空调数据线，12#SRS数据线16#正极ABS刹车 1.2.3 WU-65（接诊断座14脚）仪表板下方安全气囊 1.2 WU-65（接诊断座14脚）仪表板下方汽车制造厂：东风标致生产年份：2003~2005说明：表格中描述的测试功能数字代码表示如下1：读码2：清码3：数据流4：元件测试5：匹配/设定6：版本信息7：保养灯归零汽车信息测试功能已完成备注诊断座位置车型版本可测试系统诊断座607 19.2 发动机-3.0LME746 16 1.2.3. WU-65。
常见电喷汽车汽车诊断插座位置及针脚定义汽车制造厂：北京吉普生产年份：1997~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：北京现代生产年份：2002~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：比亚迪汽车生产年份：1999~2004说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：昌河汽车生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：长安汽车 生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：长城汽车生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：猎豹汽车生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：成都新大地生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：丹东曙光生产年份：2002~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：东风本田生产年份：2003~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：东风雪铁龙生产年份：1997~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：天津一汽生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：上海通用生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零汽车制造厂：通用五菱生产年份：1999~2005说明：表格中描述的测试功能数字代码表示如下1：读码 2：清码 3：数据流 4：元件测试 5：匹配/设定 6：版本信息 7：保养灯归零。

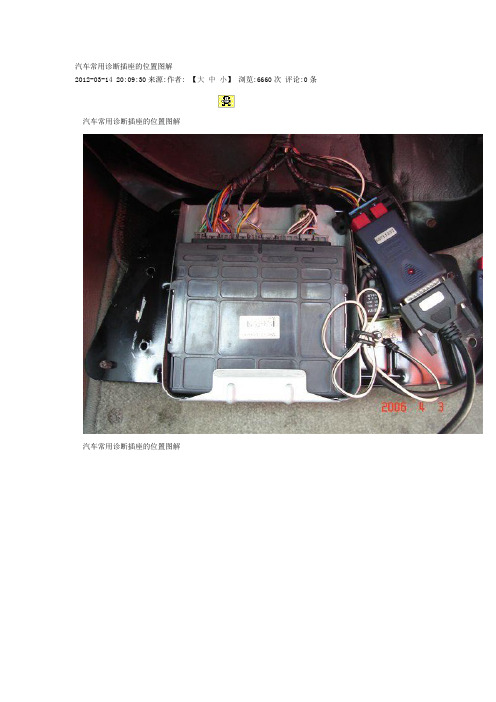

汽车常用诊断插座的位置图解2012-03-14 20:09:30来源:作者: 【大中小】浏览:6660次评论:0条汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解HONDA 诊断坐大全爱丽舍：OBD诊断头位置驾驶员左护板侧保险盒内。
Elysee 16V电脑： LDC753L2330000380福特翼虎吉普（ESCAPE XLT）：OBD诊断头位置驾驶员左护板侧。
该车采用OBD诊断座，但无OBD信号，电脑：1L8F-12B523-AD ICM：1L8U-12A650-AC。
引擎：FARD V6 DOHC24-VALVE别克君威2.5：OBD诊断头在油门踏板上方。
别克君威3.0：OBD诊断头在油门踏板上方。
SGM7302GS REGAL GS3.0 V6引擎：LW9 排量：2.98L本田雅阁：OBD诊断头在仪表板的下方北京吉普2500：OBD诊断头在驾驶员左护板侧。
引擎：C498QA1。
电脑：SIEMENS.K10308630 2A 8800 A2090140AA。
ABS：∧PG3550500浙江亚太机电北京吉普（外观像帕杰罗）：OBD诊断头在引擎室内左侧。
引擎：491Q北京现代索娜塔：OBD诊断头在油门踏板上方桑塔纳99新秀：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
电脑：BOSCH M-154桑塔纳2000：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
2000 GLi 330 K8L LOL TE2引擎：AFE电脑：BOSCH MOTRONI M-154时代超人：OBD诊断头。
大众奥迪系统。
诊断头位置驾驶员左护板侧帕萨特B4：OBD诊断头。
帕萨特系统。
诊断头位置仪表盘右下方。
装饰板内。
电脑：SIEMENS VDO防盗电脑：SIMOS04S0000版本：008VWZ3Z0 SI3252624帕萨特2.0：OBD诊断头。
汽车OBD 定义、诊断座位置、跳线使用说明OBD 定义OBD 全称：On Board Diagnostics 翻译成中文是：车载自动诊断系统K 线通讯本质上为半双工串口通讯早期的OBD 接口使用基于ISO 协议的K-Line 通讯方式，通过计算机标准的串口通讯方式与外接设备相连接，由于其半双工的通信效率比较低，所以这种通讯方式基本已经被淘汰。
近几年的技术进步使得新的总线系统也就CAN-BUS 通讯方式成为了主流，CAN-BUS 同样使用了基于ISO 的协议，但它属于网络型分布，具有很强的可扩展性。
跳线说明車宏士C800柴油智能诊断仪万用接头名称 信号线电压及说明备注K-WP200 K 线，KWP2000协议，共一根线 信号线电压为整车电压的 80%，一般比整车电基本都是 K 线通压低了 1V 左右，例如整车电瓶电压为 25V，那讯，么 K 线电压就是 24V 左右博世国三的 ECU一般比整车电基本都是 K线CAN-L CANL 线，CANBUS 协议，和 CAN-H 一起共 两根线信号线电压为 2.4V 左右，和 CAN-H 线之间有电阻，阻值为 60欧姆，或者 120欧姆，两根线反接不会有危险电压有时不一定是 2.4V ，一般范围在 2.0V-2.5V康明斯系列都 为 CAN 通讯南岳单体泵系列也基本都是CAN 通讯玉柴德尔福单体泵也是CAN 通讯CAN-H CANH 线，CANBUS 协议，和 CAN-H 一起共 两根线 信号线电压为 2.6V 左右，和 CAN-L 线之间有电阻，阻值为 60欧姆，或者 120欧姆，两根线反接不会有危险 电压有时不一定是 2.6V ，一般范围在 2.5V-3.0V(RS232)RD232收信线，RS232协议，和(RS232)TD 一起共两根线信号线电压为-9V 至-5V 之间，用万用表量电压 时，黑表笔在车身上接地成都威特都为232通讯，部分玉 柴自主研发的威特系统用的是 CAN 通讯 潍柴天然气 OH1为 232通讯 (RS232)TD232收信线，RS232协议，和(RS232)TD 一起共两根线信号线电压为0.1V ，基本没有电压，注意和地线区分开来，电压和地线接近，易弄混J1708-A 485协议，和 J1708-B 一起共两根线 信号线电压为4.8V ，部分车上面只有两根信号线，易区分，如果有更多的线，注意和 5V 电源线的区分潍柴天然气 OH2 为 1708通讯J1708-B 485协议，和 J1708-B 一起共两根线 信号线电压为0.1V ，部分车上面只有两根信号线，易区分，如果有更多的线，注意和 地线的区分玉柴CNG 专用协议K-WP2000线 4.8V 注意不要和其他协议的信号线4.8V 混淆本协议只于玉柴CNG 系统L-INE 线 4.3V 注意不要和其他协议的信号线混淆OBD 接头信号线电压参考针脚号定义备注 16T30电源正极 首先要注意电源正负极是否正常4GND 搭铁5ECU 信号搭铁6CNA-H CNA 高7KWP2000线8(RS232)RD9(RS232)TD10J1708-B2J1708-A14CNA-L CNA低13 K2 K线K线:4.8V左右,L线:4.3V左右;玉柴天然气的为KL双线的，可用该接头跳线测试15 K4 L线诊断座的位置诊断座的位置1、东风天龙 圆形16针 诊断座位于中控台右侧保险丝盒内2、东风康明斯原动力 3针 诊断座位于发动机左侧ECU旁边3、福田欧曼标准OBD 诊断座位于换挡杆后方4、柳汽霸龙 圆形16针 诊断座位于驾驶员座椅左下方5、解放赛龙3圆形16针诊断座位于仪表板左侧方向盘左边6、解放赛龙2 圆形16针 诊断座位于仪表板右侧鼓风机下方7、东风小霸王圆形16针位于仪表板左侧下方离合器踏板上方8、华泰圣达菲标准梯形16针 位于仪表板左侧下方离合器踏板上方9、韩国双龙标准梯形16针位于仪表板左侧下方离合器踏板上方10、长城哈弗标准梯形16针位于仪表板左侧下方离合器踏板上方11、江铃全顺标准梯形16针方向盘左下方离合器踏板上方12、一起大众宝来标准梯形16针中控台左侧下方离合器踏板上方13、东风多利卡圆形16针方向盘左下侧的面板上14、东风风尚/超龙三插小插头有三个位置 1、是方向盘左下侧2、是中控台中间的盖板下ECU旁3、是副驾驶座前面的盖板下面 15、少林厢货三插的小插头中控台中间的盖板下面16、一汽新大威 圆插头 方向盘右下侧控制台上17、宇通大巴标准梯形16针驾驶员后面的中央配电器盒里面18、五岳吊车标准梯形16针副驾驶后面中央配电盒里面19、徐工吊车标准梯形16针方向盘左下侧20、中联吊车标准梯形16针驾驶室前面的盖板里面21、重汽豪沃工程车标准梯形16针方向盘左侧的控制台上22、厦门金龙中巴三插的小插头副驾驶前面的盖板里面 电脑板旁23、福田欧曼ETX圆形16针（玉柴6 J 博世系统）方向盘右下侧的控制台上东风天锦：1康明斯/风神欧三圆形16针副驾驶前面盖板里面右上角支架上2康明斯欧四标准OBD离合器踏板左边盖板里面江铃经典全顺标准OBD中央继电器盒中小盖子里面。
汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解汽车常用诊断插座的位置图解HONDA 诊断坐大全爱丽舍：OBD诊断头位置驾驶员左护板侧保险盒内。
Elysee 16V电脑福特翼虎吉普（ESCAPE XLT）：OBD诊断头位置驾驶员左护板侧。
该车采用OBD诊断座，但无OBD信号，电脑：1L8F-12B523-AD ICM：1L8U-12A650-AC。
引擎：FARD V6 DOHC24-VALVE别克君威2.5：OBD诊断头在油门踏板上方。
别克君威3.0：OBD诊断头在油门踏板上方。
SGM7302GS REGAL GS3.0 V6引擎：LW9 排量：2.98L本田雅阁：OBD诊断头在仪表板的下方北京吉普2500：OBD诊断头在驾驶员左护板侧。
引擎：C498QA1。
ABS：∧PG3550500浙江亚太机电北京吉普（外观像帕杰罗）：OBD诊断头在引擎室内左侧。
引擎：491Q北京现代索娜塔：OBD诊断头在油门踏板上方桑塔纳99新秀：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
电脑：BOSCH M-154桑塔纳2000：OBD诊断头。
大众奥迪系统。
诊断头位置排挡前方。
2000 GLi 330 K8L LOL TE2引擎：AFE电脑：BOSCH MOTRONI M-154时代超人：OBD诊断头。
大众奥迪系统。
诊断头位置驾驶员左护板侧帕萨特B4：OBD诊断头。
帕萨特系统。
诊断头位置仪表盘右下方。
装饰板内。
电脑：SIEMENS VDO防盗电脑：SIMOS04S0000版本：008VWZ3Z0 SI3252624帕萨特2.0：OBD诊断头。
帕萨特系统。
诊断头位置手刹车右侧。
型号：SVW7203AP引擎：BFF 排量2.0L奥迪—V6：2+2诊断头。
大众奥迪系统。
诊断头位置引擎室保险盒内，奥迪—A6：OBD诊断头。
大众奥迪系统。
诊断头位置驾驶员左护板侧一汽红旗：OBD诊断头。

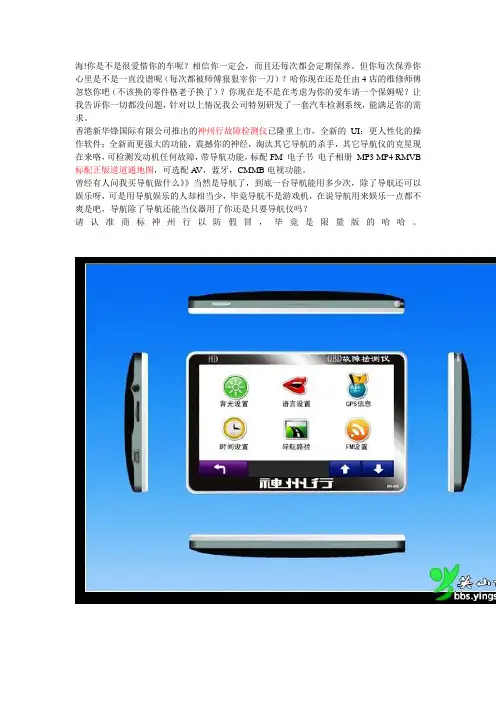

海!你是不是很爱惜你的车呢？相信你一定会，而且还每次都会定期保养。
但你每次保养你心里是不是一直没谱呢（每次都被师傅狠狠宰你一刀）？哈你现在还是任由4店的维修师傅忽悠你吧（不该换的零件格老子换了）？你现在是不是在考虑为你的爱车请一个保姆呢？让我告诉你一切都没问题，针对以上情况我公司特别研发了一套汽车检测系统，能满足你的需求。
香港新华锋国际有限公司推出的神州行故障检测仪已隆重上市，全新的UI；更人性化的操作软件；全新而更强大的功能，震撼你的神经，淘汰其它导航的杀手，其它导航仪的克星现在来咯，可检测发动机任何故障，带导航功能，标配FM 电子书电子相册MP3 MP4 RMVB 标配正版道道通地图，可选配A V，蓝牙，CMMB电视功能。
曾经有人问我买导航做什么》》当然是导航了，到底一台导航能用多少次，除了导航还可以娱乐呀，可是用导航娱乐的人却相当少，毕竟导航不是游戏机，在说导航用来娱乐一点都不爽是吧，导航除了导航还能当仪器用了你还是只要导航仪吗？请认准商标神州行以防假冒，毕竟是限量版的哈哈。
各种常见车型诊断接口位置奇瑞QQ三缸：用OBD接头；西门子系统；诊断头在右侧储物箱下方。
奇瑞QQ四缸：三孔诊断头；检测线颜色是棕白；联电系统或大众系统；诊断头在驾驶员左侧保险盒附近。
奇瑞风云7160EX：三孔诊断头；玛瑞利系统；诊断头在发动机舱内中间的刹车泵附近。
奇瑞风云7160ES：三孔诊断头；玛瑞利系统；诊断头在发动机舱内中间刹车泵附近。
长安之星：三孔诊断头；联电系统；诊断头在电瓶负极附近。
长安欧雅：三孔诊断头；联电系统；诊断头在驾驶员座下中间横梁左侧。
长安镭蒙：OBD诊断头；联电二代系统；诊断头在驾驶员左侧保险盒附近。
长安奥托：OBD诊断头；联电系统；诊断头在驾驶员左侧保险盒附近。
长安福特：OBD诊断头；诊断头在驾驶员左护板侧华洋汽车：OBD诊断头；德尔福系统；诊断头在驾驶员左侧保险盒附近。
五菱之光：OBD诊断头，位置在驾驶员右侧座下；系统根据不同发动机和所配的电脑有所不同。

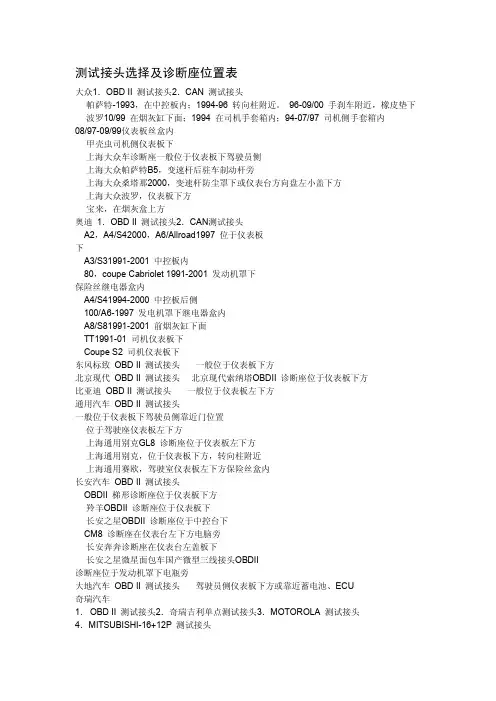

测试接头选择及诊断座位置表大众1．OBD II 测试接头2．CAN 测试接头帕萨特1993，在中控板内；199496 转向柱附近。
9609/00 手刹车附近，橡皮垫下 波罗10/99 在烟灰缸下面；1994 在司机手套箱内；9407/97 司机侧手套箱内08/9709/99仪表板丝盒内甲壳虫司机侧仪表板下上海大众车诊断座一般位于仪表板下驾驶员侧上海大众帕萨特B5，变速杆后驻车制动杆旁上海大众桑塔那2000，变速杆防尘罩下或仪表台方向盘左小盖下方上海大众波罗，仪表板下方宝来，在烟灰盒上方奥迪 1．OBD II 测试接头2．CAN测试接头A2，A4/S42000，A6/Allroad1997 位于仪表板下A3/S319912001 中控板内80，coupe Cabriolet 19912001 发动机罩下保险丝继电器盒内A4/S419942000 中控板后侧100/A61997 发电机罩下继电器盒内A8/S819912001 前烟灰缸下面TT199101 司机仪表板下Coupe S2 司机仪表板下东风标致 OBD II 测试接头 一般位于仪表板下方北京现代 OBD II 测试接头 北京现代索纳塔OBDII 诊断座位于仪表板下方比亚迪 OBD II 测试接头 一般位于仪表板左下方通用汽车 OBD II 测试接头一般位于仪表板下驾驶员侧靠近门位置位于驾驶座仪表板左下方上海通用别克GL8 诊断座位于仪表板左下方上海通用别克，位于仪表板下方，转向柱附近上海通用赛欧，驾驶室仪表板左下方保险丝盒内长安汽车 OBD II 测试接头OBDII 梯形诊断座位于仪表板下方羚羊OBDII 诊断座位于仪表板下长安之星OBDII 诊断座位于中控台下CM8 诊断座在仪表台左下方电脑旁长安奔奔诊断座在仪表台左盖板下长安之星微星面包车国产微型三线接头OBDII诊断座位于发动机罩下电瓶旁大地汽车 OBD II 测试接头 驾驶员侧仪表板下方或靠近蓄电池、ECU奇瑞汽车1．OBD II 测试接头2．奇瑞吉利单点测试接头3．MOTOROLA 测试接头 4．MITSUBISHI16+12P 测试接头OBDII 诊断座位于驾驶室仪表盘左下方上汽奇瑞，ABS 诊断座位于仪表板下上汽奇瑞，摩托罗拉K2 电控系统诊断座，位于发动机室防火墙附近上汽奇瑞，MM 电控系统诊断座位于发动机室防火墙附近真空助力器右边东风雪铁龙OBD II 测试接头 驾驶室仪表板下方。
史上最全的OBD接口位置大全
史上最全的OBD接口位置大全

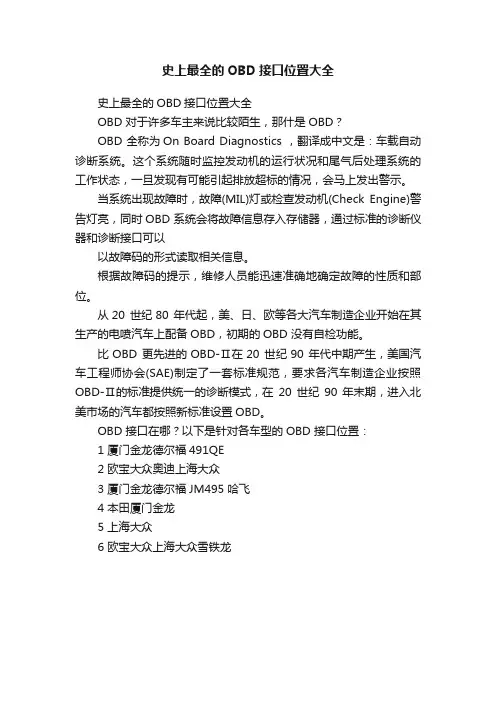

OBD 对于许多车主来说比较陌生，那什是OBD？
OBD 全称为On Board Diagnostics ，翻译成中文是：车载自动诊断系统。
这个系统随时监控发动机的运行状况和尾气后处理系统的工作状态，一旦发现有可能引起排放超标的情况，会马上发出警示。
当系统出现故障时，故障(MIL)灯或检查发动机(Check Engine)警告灯亮，同时OBD 系统会将故障信息存入存储器，通过标准的诊断仪器和诊断接口可以
以故障码的形式读取相关信息。
根据故障码的提示，维修人员能迅速准确地确定故障的性质和部位。
从20 世纪80 年代起，美、日、欧等各大汽车制造企业开始在其生产的电喷汽车上配备OBD，初期的OBD 没有自检功能。
比OBD 更先进的OBD-Ⅱ在20 世纪90 年代中期产生，美国汽车工程师协会(SAE)制定了一套标准规范，要求各汽车制造企业按照OBD-Ⅱ的标准提供统一的诊断模式，在20 世纪90 年末期，进入北美市场的汽车都按照新标准设置OBD。
OBD 接口在哪？以下是针对各车型的OBD 接口位置：
1 厦门金龙德尔福491QE
2 欧宝大众奥迪上海大众
3 厦门金龙德尔福JM495 哈飞
4 本田厦门金龙
5 上海大众
6 欧宝大众上海大众雪铁龙。
