数控技术期末试卷

数控技术期末考试题1. 基础知识部分数控技术是现代制造工业中的重要组成部分，它采用了计算机和数控装置来控制机床进行加工生产。

以下是数控技术期末考试题，希望你能够全面准确地回答。

1.1 简答题(1) 什么是数控技术？它与传统的机械加工有什么区别？(2) 数控技术的发展历程有哪些重要里程碑？(3) 数控机床的分类有哪些？请分别举例说明。

(4) 什么是G代码和M代码？它们在数控编程中的作用是什么？1.2 选择题(1) 下列关于数控机床的说法中，正确的是：A. 数控机床只能进行切削加工B. 数控机床只适用于大批量生产C. 数控机床可以进行多种形式的加工D. 数控机床无需进行任何维护(2) 下列关于数控编程的说法中，错误的是：A. 数控编程可以直接在数控机床上完成B. G代码用于控制加工轨迹C. M代码用于控制辅助功能D. 数控编程可以通过计算机软件完成2. 实践操作部分数控技术是理论与实践相结合的学科，以下是一个实践操作部分的考试题目，请按要求完成。

2.1 编程题请编写一段程序，实现以下要求：将一根长度为200mm、直径为50mm的圆柱体从一端开始，分别进行以下操作：- 首先，将圆柱体的直径缩小至30mm，长度不变；- 其次，将圆柱体的长度缩短至150mm，直径不变；- 最后，将圆柱体的长度延长至250mm，直径缩小至20mm。

请给出完整的程序代码，并说明每一步的G代码和M代码指令。

2.2 实操题请使用数控机床进行以下操作：- 将一块工件长度厚度均为100mm的方板加工成外形为正方形的工件，边长为80mm；- 在正方形工件的某一边上加工出圆形凹槽，直径为60mm，深度为5mm；- 在正方形工件的另一边上加工出3个孔，直径分别为10mm，位置为每个边的中点。

请给出每一道工序的程序代码，并说明每一步的G代码和M代码指令。

3. 综合应用部分数控技术在不同行业中都有广泛应用，以下是一个综合应用部分的考试题目，请结合实际情境回答。

函授本科2010-2011学年第一学期一、填空题（15分）1．X坐标轴一般是水平线，与工件安装面，且垂直Z坐标轴。

2．在数控编程时，使用指令后，就可以按工件的轮廓尺寸进行编程，而不需按照刀具的中心线运345的。

6789．G0010111213．同时141A.C.2．程序编制中首件试切的作用是（）。

A.检验零件图样设计的正确性B.检验零件工艺方案的正确性C.检验程序单及控制介质的正确性，综合检验所加工的零件是否符合图样要求D.测试数控程序的效率3．数字增量圆弧插补法是用（）逼近被插补的曲线。

A.切线B.弦线C.圆弧D.双曲线4．CNC系统中的PLC是（）。

A.可编程序逻辑控制器B.显示器C.多微处理器D.环形分配器5．静压导轨的摩擦系数约为（）。

B.0.005 D.0.56．（）不是滚动导轨的缺点。

A.动、静摩擦系数很接近B.结构复杂C.对脏物较敏感D.成本较高7．感应同步器滑尺上的两个激磁绕组在长度方向相差（）。

A.2个节距B.1/2个节距C.4个节距D.1/4个节距8．在数控铣床FANUC系统中，准备功能G90代码的功能是（）。

A.增量尺寸B.绝对尺寸C.坐标尺寸预置寄存D.固定循环9A.10A.1112．A.13A.14）方向发A.+X15A.C.16．( )工件X、Y、Z三个坐标值来确定被测点的空间位置，其测量结果可绘制出图形或打印输出。

A.圆度仪 B.轮廓投影仪 C.表面粗糙度测量仪 D.三坐标测量机17．使用光电盘测量角度时，为了判别旋转方向，在码盘两侧至少装（）套光电转装置。

A.1B.2 C.3D.418．下列G代码中，（）不属于模态代码。

A.G01B.G90C.G29D.G4019．球头铣刀的球半径通常（）加工曲面的曲率半径。

A.小于B.大于C.等于D.大于或等于20．数控铣床中常采用液压（或气压）传动的装置是（）。

A.对刀器B.导轨锁紧C.刀具和主轴的夹紧与松开D.主轴锁三、判断题（１０分）（）1．开环伺服系统通常采用交流伺服电机。

班级： 姓名： 学号： 考试号： 密封线内禁止答题 密封线内禁止答题学校期末考试试卷（一） 级 班《数控加工技术》试卷适用班级：________ 出卷教师： 审核人： 考试时间： 90 分钟1. 数控加工职业素养包括文明礼仪、 、 、工作态度、团队合作意识等等。

2．数控铣床对刀时一般要分别进行 、 、 三个方向的对刀操作。

3．G00指令是 指令，G01指令是 指令。

4. 数控机床在使用的过程中由于 、 、 等均会造成机床报警。

5．程序自动加工是指按一次【循环启动】，系统实现 加工，直至机床停止。

6. 企业“5S ”管理指的是 、 、 、 、 。

7．当铣刀与工件接触处的切削速度方向和工件进给方向 时称为逆铣，逆铣加工表面质量 ，加工过程中会有 现象。

8．立铣刀加工内轮廓时，铣刀的半径r 应小于零件内凹轮廓 。

9．铣刀的侧吃刀量指的是铣刀在一次进给中所切掉工件表面的 。

10. 数控铣床加工圆弧一般采用圆弧插补指令 或 指令。

11．刀具半径左补偿是指沿加工方向看，刀具位于编程轮廓的 。

取消刀具半径补偿用 指令。

12．加工中心常见刀库有 刀库和 刀库两种，换刀指令是 。

13．一般数控铣削粗加工轮廓时，单边要留 的余量用于精加工。

14．立铣刀在铣削轮廓时，为避免在切入点产生刀痕，一般采用延长线切入切出和 切入、切出的方法。

15. 当在一个程序中多次出现部分相同的程序段时，可以将相同的部分编写成 。

16．采用丝锥攻螺纹加工时，丝锥进给速度F= 。

17．零件在加工制造零件过程中使用的基准称为 。

18．在CAD/CAM 数控车软件中画出工件轮廓线、设置毛坯并画毛坯轮廓线的过程又称为 。

19．FANUC 系统接收CAXA 制造工程师程序时，必须在 模式下。

20．槽宽尺寸精度要求不高时，可以让刀具中心沿着槽宽 线移动进行加工。

21. 孔和圆柱零件对刀一般采用 法。

22．检测Φ8H7通孔是否合格，一般使用 量具。

数控技术期末试题及答案一、选择题1. 下列哪项不属于数控技术的优点？A. 精度高B. 生产效率低C. 可重复性好D. 自动化程度高答案：B2. G代码中G00指令表示？A. 速度限制B. 线性插补C. 圆弧插补D. 封闭循环答案：A3. 下列哪个设备不属于数控机床的组成部分？A. 伺服驱动器B. 变频器C. 伺服电机D. 首轴答案：D4. CAD是指什么？A. 计算机辅助设计B. 计算机自动化设计C. 计算机应用设计D. 计算机工程设计答案：A5. 数控编程中，NC指令N代表？A. 数控编程B. 数字化C. 数值D. 是数控机床的代表字母答案：C二、填空题1. 数控机床的自动化程度相对较高，其特点是_______。

答案：自动化程度高2. 伺服驱动器是数控机床的重要组成部分之一，其主要作用是_______。

答案：控制伺服电机的转动3. 数控技术的应用领域非常广泛，包括________、________、________等。

答案：机械加工、模具制造、航空航天等4. 数控机床采用的控制系统分为开环和________控制系统。

答案：闭环5. CAD软件在数控编程中扮演着重要的角色，它可以方便地进行零件的________和________。

答案：设计、绘制三、简答题1. 简述数控技术的优势和应用领域。

数控技术的优势主要体现在以下几个方面：- 精度高：数控机床可以实现微小的位置和角度控制，保证了零件加工的精确度。

- 自动化程度高：数控机床可以根据预定的程序进行自动加工，减少了人工操作，提高了生产效率。

- 可重复性好：数控编程可以实现相同步骤的重复加工，确保了零件的一致性和稳定性。

数控技术的应用领域非常广泛，主要包括机械加工、模具制造、航空航天等。

在这些领域中，数控机床可以完成复杂的加工任务，提高生产效率，并且可以适应不同形状、不同材料的加工要求。

同时，随着数字化技术的发展，数控技术还可以与计算机辅助设计（CAD）和计算机辅助制造（CAM）相结合，实现高效、精确的零件加工。

数控技术__期末试题⼀、填空题（20×1分）1．数控机床的基本组成包括输⼊输出设备、数控系统、检测反馈装置、伺服驱动系统及机床本体。

2.数控系统按功能⽔平进⾏分类有_____低_____、____中______和______⾼____三种形式。

3．主轴速度功能由字母___S_______加_数字_________表⽰，单位是r／min。

4．位置检测装置按检测信号的类型分为_____模拟信号_____和_数字信号_________。

5..数控机床中没有位置检测反馈装置的是_开环控制数控机床；有位置检测反馈装置的是_半闭环控制数控机床和_闭环控制数控机床。

6．数控机床按控制运动的⽅式可分为点位、点位直线、轮廓。

7．数控技术中常⽤的插补算法有直线插补法和圆弧插补插补法两类。

8．⼑具补偿分为半径补偿、长度补偿。

9．程序编制可分为⾃动编制和⼿动编制。

10．G代码中，模态代码表⽰在程序中⼀经被应⽤，直到出现同组的任⼀G代码时才失效；代码表⽰只在本程序段中有效。

11．常⽤的位置检测装置有：光栅位置检测装置、磁栅位置检测装置、霍尔检测装置等。

12．伺服系统的作⽤是数控装置和机床的联系环节，是数控系统的重要组成部分。

13．光栅是⽤于数控机床的精密检测装置，是⼀种⾮接触式测量，按其形状分为长光栅和圆光栅。

14．插补是指：线段的起点和终点坐标值之间进⾏“数据点的密化”。

15．数控车削中的指令G71格式为： P-Q-U 。

16．数控机床按伺服系统的控制⽅式可分为开环控制数控系统、闭环控制数控系统、混合控制数控系统。

17．较常见的CNC软件结构形式有前后台型软件结构和中断型软件结构。

18．当标尺光栅与指⽰光栅相对运动⼀个，莫尔条纹移动⼀个。

19．数控机床主轴常⽤机、电结合的⽅法，即同时采⽤和变速两种⽅法。

20．脉冲当量是指进给轴移动量。

数控车床X轴⽅向上的脉冲当量为Z⽅向上的脉冲当量的。

21．数控机床的⽇常维护与保养主要包括数控系统的维护、机械部分的维护、液压、⽓压系统维护等三个⽅⾯内容。

适用专业： 考试日期：考试时间：120分钟 考试形式：闭卷 试卷总分：100分一、单项选择题（每题2分，共40分）1. 数控机床的组成部分包括( )。

A.床体、光电阅读机、PLC 装置、伺服系统、多级齿轮变速系统、刀库B.床体、输入装置、CNC 装置、伺服单元、位置反馈系统、机械部件C.床体、输入装置、CNC 装置、伺服和驱动单元、PLC 装置、机械部件D.床体、输入装置、CNC 装置、多级齿轮变速系统、位置反馈系统、刀库 2．数控机床坐标系统的确定是假定（ ）。

A ．刀具、工件都不运动B ．刀具、工件都运动C ．工件相对静止的刀具而运动D ．刀具相对静止的工件而运动 3．数控工件坐标系一般最终由（ ）设置完成的。

A ．系统厂家B ．编程人员C ．机床厂家D ．销售人员 4．下列代码中，与冷却液有关的代码是（ ）。

A ．M02 B ．M04 C ．M06 D ．M085. 数控系统在执行指令时（ ），移动速度已由生产产家预先设定。

A. G00 B. G01 C. G02 D. G036. 数控铣床的默认加工平面是（ ）。

A ．XY 平面 B. XZ 平面 C. YZ 平面 D. 视机床而定7．关于对刀点的设置原则，下列叙述不准确是( )。

A . 引起的加工误差小B . 便于数值处理和简化程序编制C. 只可设置在加工零件上D. 易于找正并在加工过程中便于检查 8．车削不可以加工（ ）。

A ．螺纹B ．键槽C ．外圆柱面D ．端面 9. 辅助功能中表示无条件程序暂停的指令是（ ）。

A ．M00 B. M01 C.M02 D.M3010. 程序段G03 X60 Z-30 I0 K-30中，其中I ，K 表示（ ）。

A ．圆弧终点坐标 B ．圆弧起点坐标C ．圆心绝对坐标D ．圆心相对圆弧起点的增量 11．某加工程序中的一个程序段如下，其中错误在于（ ）。

N310 G91 G18 G94 G02 X30.0 Y35.0 R10.O F100；A.不应该用G91B.不应该用G18C.不应该用G94D.不应该用G02 12．程序编制中首件试切的作用是( )。

数控期末考试试题及答案一、选择题（每题2分，共20分）1. 数控机床的英文缩写是：A. NCB. CNCC. PCD. PLC答案：B2. 数控编程中，G代码用于：A. 刀具选择B. 工件材料选择C. 运动控制D. 速度设定答案：C3. 下列哪个不是数控机床的组成部分？A. 控制系统B. 伺服系统C. 液压系统D. 驱动系统答案：C4. 数控车床的X轴通常表示：A. 径向移动B. 轴向移动C. 垂直移动D. 旋转移动答案：A5. 以下哪个不是数控加工的特点？A. 高精度B. 高效率C. 低自动化D. 灵活性高答案：C6. 数控编程中的M代码用于：A. 程序开始B. 程序结束C. 程序暂停D. 程序跳转答案：C7. 数控机床的坐标系中，Z轴通常表示：A. 径向移动B. 轴向移动C. 垂直移动D. 旋转移动答案：B8. 以下哪个不是数控机床的刀具类型？A. 立铣刀B. 钻头C. 车刀D. 锯片答案：D9. 数控加工中的“对刀”是指：A. 刀具更换B. 刀具定位C. 刀具磨损D. 刀具损坏答案：B10. 数控机床的伺服系统主要功能是：A. 驱动机床运动B. 控制机床温度C. 检测机床状态D. 维护机床安全答案：A二、填空题（每空2分，共20分）1. 数控机床的精度等级通常用________来表示。

答案：ISO2. 数控编程中，绝对编程和________编程是两种不同的编程方式。

答案：增量3. 数控机床的控制系统通常由________、输入/输出设备、驱动器等组成。

答案：数控单元4. 在数控加工中，刀具的________是保证加工质量的关键。

答案：刚性5. 数控机床的伺服系统的作用是将________转换为机械运动。

答案：电信号6. 数控机床的精度校正通常包括________和几何精度校正。

答案：位置精度校正7. 数控编程中的“G00”代码表示________。

答案：快速定位8. 数控机床的刀具库通常由________、刀具选择器和刀具交换装置组成。

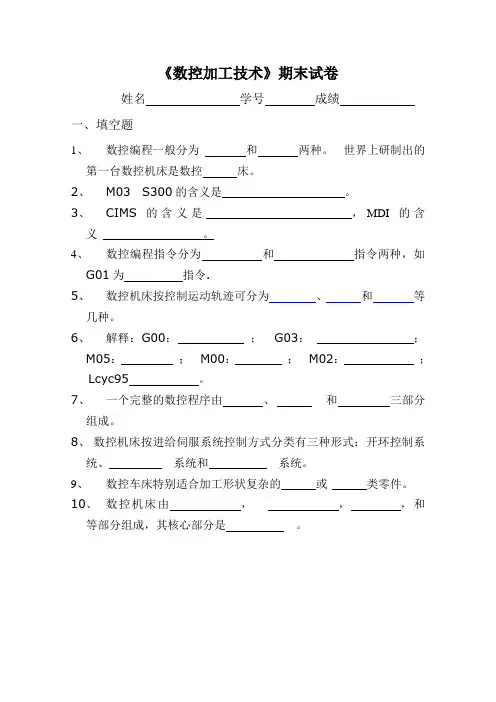

《数控加工技术》期末试卷姓名学号成绩一、填空题1、数控编程一般分为和两种。

世界上研制出的第一台数控机床是数控床。

2、M03 S300的含义是。

3、CIMS的含义是，MDI的含义。

4、数控编程指令分为和指令两种，如G01为指令.5、数控机床按控制运动轨迹可分为、和等几种。

6、解释：G00：；G03：；M05：；M00：；M02：；Lcyc95 。

7、一个完整的数控程序由、和三部分组成。

8、数控机床按进给伺服系统控制方式分类有三种形式：开环控制系统、系统和系统。

9、数控车床特别适合加工形状复杂的或类零件。

10、数控机床由，，，和等部分组成，其核心部分是。

1.闭环控制系统的位置检测装置装在（）。

（A）传动丝杠上；（B）伺服电动机轴上；（C）机床移动部件上；（D）数控装置中。

2、数控机床的F功能常用（）单位。

（A） m/min ；(B) mm/min或 mm/r；（C） m/r。

3、主轴正转指令字（）A.M03B.M04C.M05D.M304、数控升降台铣床的升降台上下运动坐标轴是（）。

（A）X轴；（B） Y轴；（C）Z轴。

5、程序校验与首件试切的作用是（）。

A. 检查机床是否正常；B. 提高加工质量；C. 检验程序是否正确及零件的加工精度是否满足图纸要求；D. 检验参数是否正确。

6、数控编程时，应首先设定（）。

A、机床原点；B、固定参考点；C、机床坐标系；D、工件坐标系。

7、数控机床绕X轴旋转的回转的运动坐标轴是（）。

A、 A轴；B、 B轴；C、 C轴；D、 D轴。

8、目前在机械工业中最高水平的生产型式为（）。

A、 CNC；B、 CIMS；C、 FMS；D、 CAM。

9、G33的功能是（）（A）直线插补（B）螺纹切削（C）顺时针圆弧插补（D）逆时针圆弧插补10、编程人员在数控编程和加工中使用的坐标系是（）。

A、右手直角笛卡儿坐标系B、机床坐标系C、参考坐标系D、工件坐标系1. 在数控机床编制工件的加工程序时，可以使用绝对坐标方式或相对坐标方式进行编程。

《数控加工工艺与编程》模拟试题一一、填空题(每题1分,共20分)1、数控机床大体由输入装置、数控装置、伺服系统和机床本体组成。

2、FMC由加工中心和自动交换工件装置所组成。

3、数控系统按一定的方法确定刀具运动轨迹的过程叫插补，实现这一运算的装置叫插补器4、数控机床坐标系三坐标轴X、Y、Z及其正方向用右手定则判定，X、Y、Z各轴的回转运动及其正方向+A、+B、+C分别用右手螺旋法则判断。

5、走刀路线是指加工过程中，刀具刀位点相对于工件的运动轨迹和方向。

6、使用返回参考点指令G28时，应取消刀具补偿功能，否则机床无法返回参考点。

7、在精铣内外轮廓时，为改善表面粗糙度，应采用顺铣的进给路线加工方案。

8、一般数控加工程序的编制分为三个阶段完成，即工艺处理、数学处理和编程调试。

9、一般维修应包含两方面的含义，一是日常的维护,二是故障维修。

10、数控机床的精度检查，分为几何精度检查、定位精度检查和切削精度检查。

11、刚度是指材料在外力作用下抵抗变形的能力。

12、三相步进电动机的转子上有40个齿，若采用三相六拍通电方式，则步进电动机的步距角为1.50 。

13、切削时的切削热大部分由切屑带走。

14、决定某一种定位方式属于几点定位，根据工件被消除了几个自由度。

15、滚珠丝杠消除轴向间隙的目的是提高反向传动精度。

16、车刀的角度中影响切削力最大的是前角。

17、观察G02(G03)方向为垂直于圆弧所在坐标平面的坐标轴负向。

18、刀具路线是刀位点相对于工件运动轨迹。

19、可以完成几何造型，刀具轨迹生成，后置处理的编程方法称图形交互式自动编程。

20、刀具磨损主要原因是切削时的高温。

二、判断(每题1分,共20分)1．数控机床是为了发展柔性制造系统而研制的。

（×）2．数控技术是一种自动控制技术。

（√）3．数控机床的柔性表现在它的自动化程度很高。

（×）4．数控机床是一种程序控制机床。

（√）5．能进行轮廓控制的数控机床，一般也能进行点位控制和直线控制。

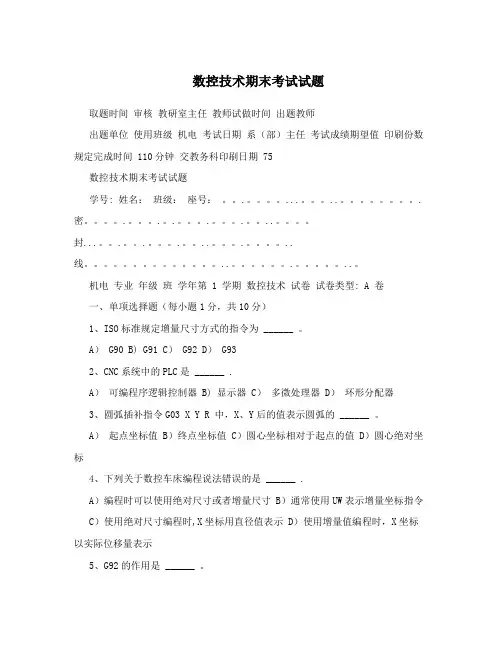

数控技术期末考试试题取题时间审核教研室主任教师试做时间出题教师出题单位使用班级机电考试日期系（部）主任考试成绩期望值印刷份数规定完成时间 110分钟交教务科印刷日期 75数控技术期末考试试题学号: 姓名：班级：座号：。

.。

...。

..。

.密。

.。

.。

.。

.。

.。

..。

封...。

.。

.。

.。

..。

.。

..线。

..。

.。

..。

机电专业年级班学年第 1 学期数控技术试卷试卷类型: A 卷一、单项选择题（每小题1分，共10分）1、ISO标准规定增量尺寸方式的指令为 ______ 。

A） G90 B) G91 C） G92 D） G932、CNC系统中的PLC是 ______ .A）可编程序逻辑控制器 B) 显示器 C）多微处理器 D）环形分配器3、圆弧插补指令G03 X Y R 中，X、Y后的值表示圆弧的 ______ 。

A）起点坐标值 B）终点坐标值 C）圆心坐标相对于起点的值 D）圆心绝对坐标4、下列关于数控车床编程说法错误的是 ______ .A）编程时可以使用绝对尺寸或者增量尺寸 B）通常使用UW表示增量坐标指令C）使用绝对尺寸编程时,X坐标用直径值表示 D）使用增量值编程时，X坐标以实际位移量表示5、G92的作用是 ______ 。

A）设定刀具的长度补偿值 B）设定工件坐标系 C) 设定机床坐标系 D) 增量坐标编程6、开环伺服系统的主要特征是系统内 ______ 位置检测反馈装置A) 有 B) 没有 C) 某一部分有 D) 可能有7、数控编程人员在数控编程和加工时使用的坐标系是 ______ 。

A）右手直角笛卡尔坐标系 B）机床坐标系 C）工件坐标系 D）直角坐标系8、数控车床X轴方向上的脉冲当量为Z方向上的脉冲当量的 ______ 。

A)2倍 B)1。

5倍 C）0.5倍 D)1倍9、以下对于数控机床对伺服系统的要求描述错误的是 ______ 。

A）脉冲当量越大，精度越高 B)快速响应特性好 C)调速范围大,低速大转矩 D)系统可靠性要好，能够连续工作10、数控系统也称为CNC系统,是数控机床的重要部分,其核心是 ______ .A）NC程序 B)CNC装置 C）插补 D）PLC青岛理工大学费县校区试卷纸共 4 页第 1 页试题要求:1、试题后标注本题得分;2、试卷应附有评卷用标准答案，并有每题每步得分标准；3、试卷必须装订，拆散无效；4、试卷必须用碳素笔楷书,以便誉印；5、考试前到指定地点领取试卷。
