华中科技大学数控技术作业答案1-10

数控技术作业答案1.数字控制、数控机床、点位控制系统、轮廓控制系统、开环伺服系统、闭环伺服系统、半闭环伺服系统。

答：数字控制：它是指用数字化信号对机床运动及其加工过程中进行控制的一种方法。

数控机床：一种装有程序控制系统（数控系统）的高效自动化机床点位控制系统：为点到点控制，只要刀具从某一位置向另一位置移动时，不管中间的轨迹如何，只要刀具最后能正确到达目标位置的控制方式的系统。

轮廓控制系统：能够对两个或两个以上运动坐标的位移及速度进行连续相关的控制，因而可进行曲线或曲面的加工。

开环伺服系统：指不带反馈的控制系统.闭环伺服系统：在机床移动部件上直接装有位置检测装置，将测量的结果直接反馈到数控装置中，与输入指令进行比较控制，使移动部件按照实际的要求运动，最终实现精确定位，原理如下图所示，因为把机床工作台纳入了位置控制环。

半闭环伺服系统：在开环系统的丝杠上装有角位移测量装置，通过检测丝杠的转角间接地检测移动部件的位移，反馈到数控系统中，由于惯性较大的机床移动部件不包括在检测范围之内。

2.NC机床由哪儿部分组成，试用框图表示各部分之间的关系，并简述各部分的基本功能。

答：图1-1 数控机床的组成框图数控程序：数控机床自动加工零件的工作指令。

即把加工零件的所有运动、尺寸、工艺参数等加工信息，按规定的方法、格式和代码，所编制的程序。

输入装置：将所输入的程序载体上的数控程序变成相应的电脉冲信号，传送并存入数控装置内。

数控装置及强电控制装置：数控装置是接受输入装置送来的脉冲信号，经过编译、运算和逻辑处理后，输出指令控制机床的各个部分，按程序动作的装置。

强电控制装置是介于数控装置和机床机械、液压部件之间的控制系统。

其主要作用是编译、判断和功率放大。

伺服驱动系统及位置监测装置：伺服驱动系统由伺服驱动电路和伺服驱动装置组成，并与机床的执行部件和机械传动部件组成数控机床的进给系统。

机床的机械部件：机械部件包括主运动部件、进给运动执行部件、床身、冷却、定位夹紧装置等。

数控技术综合练习题1分析答案1. 什么是数控技术？数控技术（Numerical Control，简称NC）是一种利用数字信号控制机床和加工过程的技术，通过预先编程的方式来实现工件的加工和加工过程的控制。

其主要特点是高精度、高自动化程度和高灵活性。

2. 数控机床的分类和特点数控机床主要分为以下几类：•立式加工中心（Vertical Machining Center，简称VMC）：工作台固定，主轴在立式方向上移动；•卧式加工中心（Horizontal Machining Center，简称HMC）：主轴在卧式方向上移动，通常用于加工大型工件；•龙门加工中心（Gantry Machining Center）：采用龙门结构，适用于加工大型工件；•车床（Lathe）：主轴在水平方向上进行旋转，适用于加工圆柱、锥面和球面等工件；•铣床（Milling Machine）：主轴在水平方向上进行旋转，刀具在垂直方向上进行运动，适用于加工平面、曲面和棱角等工件。

其中，数控机床的特点包括：•高精度：数控机床能够实现高精度的加工过程，可以满足精密加工的要求；•高自动化程度：数控机床能够自动完成各种加工操作，减少了人工干预的程度；•高灵活性：数控机床可以根据加工要求进行程序编程，可以灵活地处理不同形状和规格的工件加工。

3. 数控机床编程语言数控机床编程语言是一种用于描述加工过程和控制机床动作的语言。

常用的数控机床编程语言包括：•G代码：用于定义各个刀具的运动轨迹、进给速度和切削参数等；•M代码：用于定义机床辅助功能的操作，如开关冷却液、开关主轴等；•T代码：用于选择所使用的刀具编号；•S代码：用于定义主轴转速。

通过对这些代码的组合和调用，可以实现对机床动作的控制和加工过程的描述。

4. 数控技术练习题1分析答案练习题1的答案如下：1.B2.D3.A4.C5.A6.B7.B8.C9.D10.A以上是练习题1的答案，根据题目要求，我们需要在分析答案时给出解释或理由，下面是对每个答案的解释：1.B：根据题目描述，刀具在加工过程中受到了过大的压力，导致刀具破裂。

第3章习题解答3.1 简述数控伺服系统的组成和作用。

数控伺服驱动系统按有无反馈检测元件分为开环和闭环（含半闭环）两种类型。

开环伺服系统由驱动控制单元、执行元件和机床组成。

驱动控制单元的作用是将进给指令转化为执行元件所需要的信号形式，执行元件则将该信号转化为相应的机械位移。

闭环（半闭环）伺服系统由执行元件、驱动控制单元、机床，以及反馈检测元件、比较环节组成。

位置反馈元件将工作台的实际位置检测后反馈给比较环节，比较环节将指令信号和反馈信号进行比较，以两者的差值作为伺服系统的跟随误差，经驱动控制单元驱动和控制执行元件带动工作台运动。

3.2 数控机床对伺服系统有哪些基本要求？数控机床对伺服系统的基本要求：⒈精度高；⒉快速响应特性好；⒊调速范围宽；⒋系统可靠性好。

3.3 数控伺服系统有哪几种类型？简述各自的特点。

数控伺服系统按有无检测装置分为开环伺服系统、半闭环伺服系统和闭环伺服系统。

开环伺服系统是指不带位置反馈装置的控制方式。

开环控制具有结构简单和价格低廉等优点。

半闭环伺服系统是通过检测伺服电机的转角间接地检测出运动部件的位移（或角位移）反馈给数控装置的比较器，与输入指令进行比较，用差值控制运动部件。

这种系统的调试十分方便，并具有良好的系统稳定性。

闭环伺服系统将直接测量到的位移或角位移反馈到数控装置的比较器中与输入指令位移量进行比较，用差值控制运动部件，使运动部件严格按实际需要的位移量运动。

闭环控制系统的运动精度主要取决于检测装置的精度，而与机械传动链的误差无关，其控制精度将超过半闭环系统。

3.4 简述步进电动机的分类及其一般工作原理。

从结构上看，步进电动机分为反应式与激磁式，激磁式又可分为供电激磁和永磁式两种。

按定子数目可分为单段定子式与多段定子式。

按相数可分为单相、两相、三相及多相，转子做成多极。

在输入电信号之前，转子静止不动；电信号到来之后，转子立即转动，且转向、转速随电信号的方向和大小而改变，同时带动一定的负载运动；电信号一旦消失，转子立即自行停转。

数控技术应用试题及答案一．是非题（一）职业道德1（√）安全管理是综合考虑“物”的生产管理功能和“人”的管理，目的是生产更好的产品2（√）通常车间生产过程仅仅包含以下四个组成部分：基本生产过程、辅助生产过程、生产技术准备过程、生产服务过程。

3（√）车间生产作业的主要管理内容是统计、考核和分析。

4（√）车间日常工艺管理中首要任务是组织职工学习工艺文件，进行遵守工艺纪律的宣传教育，并例行工艺纪律的检查。

（二）基础知识1（×）当数控加工程序编制完成后即可进行正式加工。

2（×）数控机床是在普通机床的基础上将普通电气装置更换成CNC控制装置。

3（√）圆弧插补中，对于整圆，其起点和终点相重合，用R编程无法定义，所以只能用圆心坐标编程。

4（√）插补运动的实际插补轨迹始终不可能与理想轨迹完全相同。

5（×）数控机床编程有绝对值和增量值编程，使用时不能将它们放在同一程序段中。

6（×）用数显技术改造后的机床就是数控机床。

7（√）G代码可以分为模态G代码和非模态G代码。

8（×）G00、G01指令都能使机床坐标轴准确到位，因此它们都是插补指令。

9（√）圆弧插补用半径编程时，当圆弧所对应的圆心角大于180o时半径取负值。

10（×）不同的数控机床可能选用不同的数控系统，但数控加工程序指令都是相同的。

11（×）数控机床按控制系统的特点可分为开环、闭环和半闭环系统。

12（√）在开环和半闭环数控机床上，定位精度主要取决于进给丝杠的精度。

13（×）点位控制系统不仅要控制从一点到另一点的准确定位，还要控制从一点到另一点的路径。

14（√）常用的位移执行机构有步进电机、直流伺服电机和交流伺服电机。

15（√）通常在命名或编程时，不论何种机床，都一律假定工件静止刀具移动。

16（×）数控机床适用于单品种，大批量的生产。

17（×）一个主程序中只能有一个子程序。

数控技术课后完整答案1.1数控机床的工作流程是什么？数控加工程序的编制，输入，译码，刀具补偿，插补，位置控制和机床加工1.2数控机床有哪几部分组成？各部分的基本功能是什么？输入输出设备：主要实现程序编制、程序和数据的输入以及显示、存储和打印。

数控装置：接收来自输入设备的程序和数据，并按输入信息的要求完成数值的计算、逻辑判断和输入输出控制等功能。

（多坐标控制，插补功能，程序输入、编辑和修改功能、故障自诊断功能、补偿功能、信息转换功能、多种加工方式选择、辅助功能、显示功能、通信和联网功能）1.3什么是点位控制、直线控制、轮廓控制数控机床？三者如何区别？点位控制数控机床点位控制是指道具从某一位置移到下一个位置的过程中，不考虑其运动轨迹，只要求道具能最终准确达到目标位置。

直线控制数控机床这类数控机床不仅要保证点与点之间的准确定位，而且要控制两相关点之间的位移速度和路线。

轮廓控制数控机床这类机床的数控装置能够同时控制两轴或两个以上的轴，对未知和速度进行严格的不间断控制。

区别：点位控制不考虑运动轨迹，直线控制要求保证两点之间的精确定位，轮廓控制对于位置和速度有严格的要求。

1.4数控机床有哪些特点？加工零件的适应性强，灵活性好；加工精度高，产品质量稳定；生产率高；减少工人劳动强度；生产管理水平高1.5按伺服系统的控制原理分类，分为哪几类数控机床？各有何特点？开环控制的数控机床受步进电动机的步距精度和工作频率以及传动机构的传动精度的影响，速度和精度都较低。

结构简单、成本较低、调试维修方便闭环控制的数控机床定位精度高、速度调节快，工作台惯量大所以系统设计和调整存在困难，系统稳定性受到不利影响半闭环控制的数控机床控制精度没有闭环高，但机床工作的稳定性却有毒大惯量工作台被排除在控制环外而提高，调试方便什么是控制编程？手工编程的内容有哪些？从零件图样到制成控制介质的全部过程。

分析零件图样，确定加工工艺过程，数值计算，编写零件加工程序，制作控制介质，程序校验，试切削数控编程有哪几种方法？各有何特点？手工编程对于几何形状较为简单的零件，数值计算较简单，程序段不错，采用手工编彻骨较容易完成，而且经济、及时。

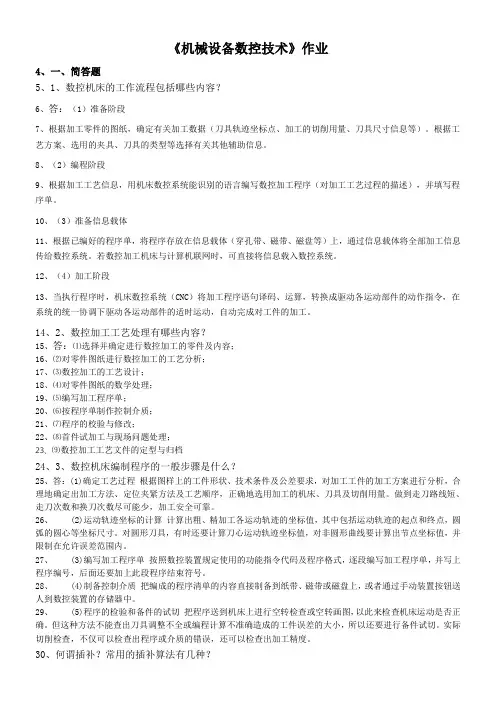

《机械设备数控技术》作业4、一、简答题5、1、数控机床的工作流程包括哪些内容？6、答：（1）准备阶段7、根据加工零件的图纸，确定有关加工数据（刀具轨迹坐标点、加工的切削用量、刀具尺寸信息等）。

根据工艺方案、选用的夹具、刀具的类型等选择有关其他辅助信息。

8、（2）编程阶段9、根据加工工艺信息，用机床数控系统能识别的语言编写数控加工程序（对加工工艺过程的描述），并填写程序单。

10、（3）准备信息载体11、根据已编好的程序单，将程序存放在信息载体（穿孔带、磁带、磁盘等）上，通过信息载体将全部加工信息传给数控系统。

若数控加工机床与计算机联网时，可直接将信息载入数控系统。

12、（4）加工阶段13、当执行程序时，机床数控系统（CNC）将加工程序语句译码、运算，转换成驱动各运动部件的动作指令，在系统的统一协调下驱动各运动部件的适时运动，自动完成对工件的加工。

14、2、数控加工工艺处理有哪些内容？15、答：⑴选择并确定进行数控加工的零件及内容；16、⑵对零件图纸进行数控加工的工艺分析；17、⑶数控加工的工艺设计；18、⑷对零件图纸的数学处理；19、⑸编写加工程序单；20、⑹按程序单制作控制介质；21、⑺程序的校验与修改；22、⑻首件试加工与现场问题处理；23、⑼数控加工工艺文件的定型与归档24、3、数控机床编制程序的一般步骤是什么？25、答：(1)确定工艺过程根据图样上的工件形状、技术条件及公差要求，对加工工件的加工方案进行分析，合理地确定出加工方法、定位夹紧方法及工艺顺序，正确地选用加工的机床、刀具及切削用量。

做到走刀路线短、走刀次数和换刀次数尽可能少，加工安全可靠。

26、(2)运动轨迹坐标的计算计算出粗、精加工各运动轨迹的坐标值，其中包括运动轨迹的起点和终点，圆弧的圆心等坐标尺寸。

对圆形刀具，有时还要计算刀心运动轨迹坐标值，对非圆形曲线要计算出节点坐标值，并限制在允许误差范围内。

27、(3)编写加工程序单按照数控装置规定使用的功能指令代码及程序格式，逐段编写加工程序单，并写上程序编号，后面还要加上此段程序结束符号。

课后习题答案(数控技术)本文整理了数控技术课程中常见的习题答案，供同学们参考。

第一章数控编程1.1 填空题1.数控机床的基本运动方式包括___、___、___、___、___答案：直线运动、圆弧运动、螺旋线运动、椭圆运动、曲面运动C的英文名称是___，是计算机数字控制的缩写。

答案：Computerized Numerical Control3.G代码表示几何指令，由___、___和___三部分组成。

答案：字母、整数、小数1.2 判断题1.N代表行号，T代表工具号，F代表进给速度，以上说法正确吗？答案：错误。

N代表程序号，T代表刀具号，F代表进给速率。

2.G代码是机床控制程序的重要组成部分，上述说法正确吗？答案：正确。

第二章数控机床2.1 填空题1.数控机床的主轴转速由___控制。

答案：主轴调速器。

2.动态精度是指在___运动条件下，数控机床的精度水平。

答案：实际加工。

3.数控机床的___系统可完成对机床各个部件的检测监控和报警诊断。

答案：监控诊断。

2.2 判断题1.数控机床的切削过程中，切削速度越大，表面粗糙度越小。

以上说法正确吗？答案：错误。

切削速度越大，表面粗糙度越大。

2.数控机床的负载率越大，说明机床的刚性越高。

以上说法正确吗？答案：正确。

第三章数控加工3.1 填空题1.数控加工具有___、___、___、___、___等特点。

答案：高精度、高效率、高自动化、良好的一致性、易于实现柔性化生产。

2.内外轮廓加工时，___函数可以实现放大和缩小轮廓。

答案：G41/G42。

3.2 判断题1.数控机床加工时，进给速度越大，加工质量越好。

以上说法正确吗？答案：错误。

进给速度越大，容易产生毛刺、烧焦等缺陷，加工质量越差。

2.数控加工是实现智能制造的重要手段，以上说法正确吗？答案：正确。

数控加工可以实现自动化、智能化、高效率和高一致性的加工过程，是实现智能制造的基础。

以上就是本文整理的数控技术课程习题答案。

一、选择题第一章1.数控机床按运动控制方式分类，可分为点位控制数控机床、直线控制数控机床和轮廓控制数控机床。

2.数控系统中的CNC的中文含义是_计算机数字控制_。

3.数控机床大体由输入输出装置、数控装置、伺服驱动装置、辅助控制装置测量反馈装置和机床本体组成。

4.数控机床是用数字化代码来控制_刀具和工件_的相对运动，从而完成零件的加工。

5.列举两个数控特种加工机床，如_数控电火花成形机床_、_火焰切割机_。

数控激光切割机床，数控线切割机床6.按照机床运动的控制轨迹分类，加工中心属于_轮廓控制_的数控机床。

第三章7.数控机床实现插补运算广泛应用的是直线插补和圆弧插补。

8.所谓插补就是在已知特征点之间插入一些中间点的过程，换言之，就是“数据点的密化”过程。

9.平面轮廓加工属于两轴加工方式。

10.沿刀具前进方向观察，刀具偏在工件轮廓的左边是G41 指令，刀具偏在工件轮廓的右边是G42 指令，刀具中心轨迹和编程轨迹生重合是G40指令。

11．刀具半径补偿的建立与取消都须在G00或G01指令下进行。

12.数控车床的刀具补偿分为两种情况，即刀具的位置补偿和刀尖_半径_补偿。

13.数控车床中的G41／G42是对刀具的__半径_进行补偿。

14.逐点比较法的四个节拍分别是偏差判别、坐标进给、偏差计算和终点判别。

15.偏差函数F(x，y)反映了刀具偏离工件廓形曲线的情况。

若刀具在曲线上方，则F(x，y) >0，若刀具在曲线上，则F(x，y)=0；若刀具在曲线下方，则F(x，y) <0。

第四章16.程序编制的方法有手动编程和自动编程两种方法。

17.在坐标平面设定中，一般用G17 来设定XY平面，用G19来设定YZ平面。

18.各几何元素间的联结点称为基点。

19.常见的刀库的类型可分为盘式刀库和链式刀库两种。

20.G91 G01 X3.0 Y4.0 F100执行后，刀具移动了5.0mm 。

21. 走刀路线是指加工过程中，刀位点相对于工件的运动轨迹和方向。

Ⅰ。

判断题1（×)2（√)3（√）4（×）5（×）6（×）7（×）8(×）9（×）10（×）11（√)12（×）13(×）14(√)15（×）16(×)17（×）18 (√）19正确20 （√）21 （×）22 （×) 23 (√）24 （√）25 （√) 26 （×）27 （×）28 （×) 29 (×）30 （×）31 （√) 32 （×）33 (×）34 （×)35 （√）36 (√）37 (×) 38 （√）39 （√) 40 （√）41 (√）42 （×）43 (×) 44 （×）45 (√) 46 （×）47 （×) 48 （×）49 （×）50 （×）51 (×）52（×）53 (×）54 （√）55 (√）56 （×）57 （√）58 (√）59 （√) 60 （√）61 (√）62 (√）63 （√）64 （×）65 （×）66 （√）67 （√）68 (√）69 (√)（×）71 （×）72 (√）73 （√) 74 (×）75 （√）76 （×）77 （√) 78 （×) 79 （√）80 （×）81 （×）82 （√) 83 （√）84 （×) 85 （√）86 (√）8788（√）89（×）90（×）91(√）92（√)Ⅱ.选择题1B23B45C678A9答案: C 10111213 A 14 A 15 B 1617 B 1819 C 20 C 2122 B 23 B 24252627283031 C 32 A 3334 A 3536373839 C 4041424344 B 454647484950答案: C 51D525354A5556C575859606162C63A 65 C 66 A 6768 A 69 B 70717273 C 747576 A 77 C 78798081828384858687答案：C 88答案：C 89B909192939495A96答案：A 97C98A100C101C102103C104105106107108109C110111C112答案:C 113114答案：B 115D116117 B 118 A 119 B 120121 B 122 C 123124125126 B 127128129 B 130 A 131 A 132133 B134答案：B 135136C137138答案:B 139140141A142143144答案：C 145146147148149150151152153154155答案：C 156答案：A 157B158159160161答案： B 162答案：D 163164165答案: A 166167168170答案：D 171答案：C 172173174答案：C 175176177答案： A 178179180答案：D 181182答案：A 183184答案:A 185186答案：B188答案：B 189B190191答案:B 192193答案: A 194195答案:C 196197答案：B 198199答案：D 200答案：A 201202答案：D 203答案：D 204答案：B 205206答案：C 207208答案：D 209210211212答案:D 213214B215答案：D 216217218答案:C 219B220答案：D 221222答案:C 223224答案：A 225226227228229答案：C 230答案:D 231232D233234A235答案：C 236答案:A 237238239240241答案：B 242答案：D 243244245246247248249答案：A 250251答案：C 252253答案：B 254答案: A 255A256257258答案：C 259C260261262263264答案：C 265答案： C 266267C268答案: C 269270C271答案：C 272C273274答案：A 275答案：C 276答案: A 277答案:A 278279答案:D 280C281282283答案:B 284285D286答案:D 287288289290291答案:CC293C294295答案：C296297答案：B298299300301302303Ⅲ.填空题123答案:柔性制造单元，计算机集成制造系统4答案：计算机数字控制柔性制造单元 CIMS答案：自适应控制系统6答案：刀具半径补偿7答案：辅助89答案：顺圆逆圆10111213圆弧1415答案：|X b—X a|+|Y b—Y a｜1617答案：插补181920答案：脉冲21答案：相接近（或相同) 22答案:光电隔离23答案：某个载波的相位2425答案：2562627答案：独立编址统一编址28290。

《数控技术》练习题参考答案一、填空题1、程序段格式固定程序段格式可变程序段格式2、地址符符号数字3、准备程序段加工程序段结束程序段4、零件图样中的尺寸标注是否适应数控加工的特点零件图样中构成轮廓的几何元素的条件是否充分、正确审查与分析零件结构的合理性5、高精度、高刚性要求快速重组、重调要求6、较小直径的铣刀大直径铣刀7、钻、镗、铰、攻螺纹循环功能取消8、绝对尺寸输入制式增量尺寸输入制式9、增量尺寸输入制式功能10、局部坐标系原点在工件坐标系中的坐标值11、顺时针圆弧插补功能G02 逆时针圆弧插补功能G0312、Z Z13、当其后的表达式满足时，执行DO到END间的程序，否则转到END后的程序段二、单项选择题1、B2、C3、B4、C5、C6、D7、B8、C9、B 10、D 11、D 12、B三、问答题1、答：（1）快速走丝数控电火花线切割加工机床；（2）慢速走丝数控电火花线切割加工机床；（3）中速走丝数控电火花线切割加工机床；2、答：（1）机床通电后，为取消半径补偿状态；（2）G41、G42、G40不能和G02、G03一起使用，只能与G00或G01一起使用，且刀具必须要移动。

（3）在程序中用G42指令建立右刀补，铣削时对于工件将产生逆铣效果，故常用于粗铣，用G41指令建立左刀补，铣削时对于工件将产生顺铣效果，故常用于精铣。

（4）一般情况下，刀具半径补偿量应为正值，如果补偿量为负，则G41和G42正好相互替换。

（5）在建立刀具半径补偿以后，不能出现连续两个程序段无选择补偿坐标平面的移动指令，否则数控系统因无法正确计算程序中刀具轨迹交点坐标，可能产生过切现象。

（6）在补偿状态下，铣刀的直线移动量及铣削内侧圆弧的半径值要大于或等于刀具半径，否则补偿时会产生干涉，系统在执行相应程序段时将会产生报警。

（7）若程序中建立的半径补偿，在加工完成后必须用G40指令将补偿状态取消，使铣刀的中心点回复到实际的坐标点上。

课后习题答案数控技术数控技术是一种利用计算机软件和硬件对机床进行控制的技术，它广泛应用于机械加工领域。

以下是一些课后习题的答案，供参考：习题一：数控编程基础1. 数控编程的基本原则是什么？- 编程应遵循机床的运动规律，确保加工过程的连续性和稳定性。

- 编程应考虑工件材料、刀具性能以及加工精度要求。

2. 简述数控编程中的G代码和M代码的作用。

- G代码用于控制机床的运动轨迹和速度。

- M代码用于控制机床的辅助功能，如换刀、冷却液的开关等。

习题二：数控机床的结构和功能1. 数控机床的主要组成部分有哪些？- 控制系统：负责接收程序并控制机床动作。

- 驱动系统：将电信号转换为机械运动。

- 机床本体：包括床身、导轨、主轴等。

2. 数控机床的伺服系统有什么特点？- 高精度：能够精确控制机床的运动。

- 高响应速度：快速响应控制指令，缩短加工时间。

习题三：数控加工工艺1. 简述数控加工工艺的制定流程。

- 分析工件图纸，确定加工要求。

- 选择刀具和夹具，确定加工路线。

- 编写数控程序，进行仿真模拟。

- 调试程序，开始实际加工。

2. 数控加工中如何保证加工精度？- 选择合适的刀具和切削参数。

- 确保机床的刚性和稳定性。

- 定期进行机床的校准和维护。

习题四：数控机床的维护与故障排除1. 数控机床的日常维护包括哪些内容？- 清洁机床，保持工作环境整洁。

- 检查润滑油和冷却液的量，确保充足。

- 检查电气连接，确保无松动或损坏。

2. 遇到数控机床故障时，应如何进行初步诊断？- 检查故障报警信息，了解故障类型。

- 检查电源和电气连接，排除简单故障。

- 如果故障复杂，应联系专业维修人员。

以上是一些数控技术课后习题的答案示例，具体问题应根据实际教材和课程内容进行调整。

希望这些答案能够帮助你更好地理解和掌握数控技术相关知识。
