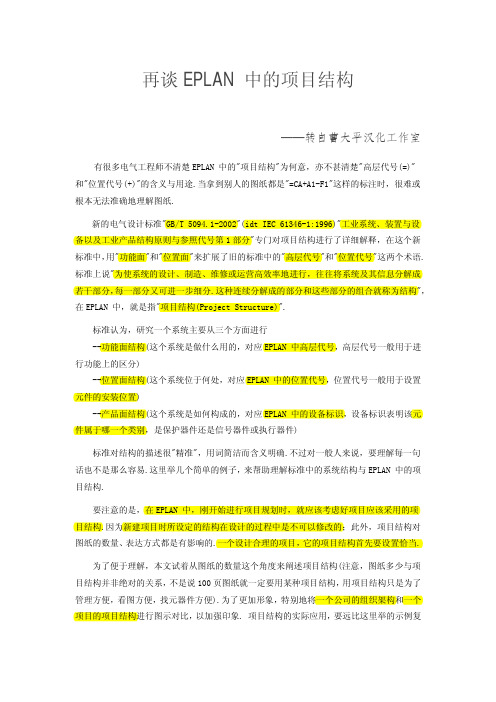

再谈EPLAN 中的项目结构——转自曹大平汉化工作室有很多电气工程师不清楚EPLAN 中的"项目结构"为何意，亦不甚清楚"高层代号(=)"和"位置代号(+)"的含义与用途.当拿到别人的图纸都是"=CA+A1-F1"这样的标注时，很难或根本无法准确地理解图纸.新的电气设计标准"GB/T 5094.1-2002"(idt IEC 61346-1:1996)"工业系统、装置与设备以及工业产品结构原则与参照代号第1部分"专门对项目结构进行了详细解释，在这个新标准中，用"功能面"和"位置面"来扩展了旧的标准中的"高层代号"和"位置代号"这两个术语. 标准上说"为使系统的设计、制造、维修或运营高效率地进行，往往将系统及其信息分解成若干部分，每一部分又可进一步细分.这种连续分解成的部分和这些部分的组合就称为结构"，在EPLAN 中，就是指"项目结构(Project Structure)".标准认为，研究一个系统主要从三个方面进行--功能面结构(这个系统是做什么用的，对应EPLAN 中高层代号，高层代号一般用于进行功能上的区分)--位置面结构(这个系统位于何处，对应EPLAN 中的位置代号，位置代号一般用于设置元件的安装位置)--产品面结构(这个系统是如何构成的，对应EPLAN 中的设备标识，设备标识表明该元件属于哪一个类别，是保护器件还是信号器件或执行器件)标准对结构的描述很"精准"，用词简洁而含义明确.不过对一般人来说，要理解每一句话也不是那么容易.这里举几个简单的例子，来帮助理解标准中的系统结构与EPLAN 中的项目结构.要注意的是，在EPLAN 中，刚开始进行项目规划时，就应该考虑好项目应该采用的项目结构.因为新建项目时所设定的结构在设计的过程中是不可以修改的；此外，项目结构对图纸的数量、表达方式都是有影响的.一个设计合理的项目，它的项目结构首先要设置恰当.为了便于理解，本文试着从图纸的数量这个角度来阐述项目结构(注意，图纸多少与项目结构并非绝对的关系，不是说100页图纸就一定要用某种项目结构，用项目结构只是为了管理方便，看图方便，找元器件方便).为了更加形象，特别地将一个公司的组织架构和一个项目的项目结构进行图示对比，以加强印象. 项目结构的实际应用，要远比这里举的示例复杂，比如除了高层代号(=)和位置代号(+)，甚至还有功能分配(==)和安放地点(++)等结构.本文目的是抛砖引玉，引发大家的思考、探讨.公司的规模有大有小，小公司只有七八个人，五六条枪；中等规模的有百十来号员工；大公司的员工则成千上万.同样地，一个电气项目，其核心为电气原理图，因为原理图是电气功能实现的基础，所以原理图的数量能够体现项目的大小.不同的电气项目，其原理图也是从几页，几十页到成千上万页(注:在一篇EPLAN 应用文摘中，提及一个电气项目庞大无比",为了监控中央建筑控制系统所使用的仪表和控制任务，Neuberger安装了大约50，000个数据点，约1500公里长的电缆，500个箱柜，250个变频器，130个自动监测站，50 LON （本地操作网络）控制柜以及12个主控制计算机，以调节通风，空调系统到最优的运行方式。
EPLAN 部件库创建规范上次修订：2012-1-3作者：曹大平状态：待审查版本： 1.0目录版本说明 (3)一、EPLAN 部件的分级 (4)二、EPLAN 部件相关数据 (5)1.数据存放文件夹 (5)2.电子手册的规范 (6)3.图片的规范 (6)4.宏的规范 (7)三、一级数据：一般商业数据 (8)四、二级数据：基于设备数据 (10)五、三级数据：复杂原理数据 (12)六、四级数据：二维布局数据 (13)七、五级数据：自动布线数据 (14)八、六级数据：数控加工数据 (15)九、七级数据：三维布局数据 (16)十、数据的传送 (17)版本说明表1：此文档的版本一、EPLAN 部件的分级EPLAN采用统一的部件数据分级制度，总计分为7个等级，具体信息如下表所示。
二、EPLAN 部件相关数据EPLAN 部件存放于部件库中，但相关联的文档需要单独存储，它们是：电子手册、图片、宏。
1.数据存放文件夹1)在创建部件库之前，先在磁盘如E盘中创建存放路径：E：\EPLAN。
在EPLAN 文件夹下创建四个子文件夹，名称为：部件、宏、图片、文档。
如下图所示。
2)新建部件库时，应将部件库存放于”E：\EPLAN\部件”文件夹中。
部件库文件命名规则为”EPLAN_Parts_2012xxxx.mdb”，其中xxxx代表月份和日期，如0201代表2月1日。
3)列举要创建部件的制造商名称，根据名称在宏、图片、文档文件夹中分别创建子文件夹，使用制造商名作为子文件夹名称。
如下图所示。
4)如果是纯国内公司，使用中文简称作为文件夹名；其它公司使用英文名称作为文件夹名，英文大写。
以下是一些常见公司的名称示例。
常熟开关德力西良信电器天水2.电子手册的规范1)电子手册的格式为PDF，存放于”文档”文件夹下，对应制造商名的子文件夹中。
2)电子手册的文档获取自制造商的官方网站，文档的语言应该为简体中文。
3)电子手册的文件名尽可能与部件编号一致。
再谈EPLAN中的项目结构EPLAN是一款广泛使用的电气工程设计软件，它为电气工程师提供了高效、精确的设计和文档编制工具。
在EPLAN中，项目结构是非常重要的，它影响着整个项目的组织、管理和协作效率。
本文将再次讨论EPLAN中的项目结构，重点介绍其功能和应用。
在EPLAN中，项目结构主要由项目、文件夹、页面和符号等元素组成。
项目是最高级别的组织单元，一个项目通常是一个完整的电气工程设计。
文件夹是用来组织不同类型的文档和图纸的，例如绘图集、部件清单、规格书等。
页面是具体的电气图纸，每个页面通常对应一个电气系统、回路或设备。
符号是用来表示电气元件和连接方式的图形，可以在页面上进行拖放和连接。
项目结构的主要功能是实现设计数据的组织和管理。
EPLAN提供了丰富的项目结构功能，例如可以对项目进行重命名、复制和删除；可以在文件夹中创建、排序和移动文档；可以在页面上添加和删除图纸；可以从符号库中选择和导入符号等。
通过这些功能，工程师可以根据需要灵活地组织和管理设计数据，提高工作效率和质量。
此外，项目结构还支持项目版本管理和备份。
在电气工程设计中，可能需要不断地修改和更新设计数据，例如修改电路图、升级电气元件等。
通过项目结构，工程师可以保存不同版本的设计数据，并对其进行比较和恢复。
这样，即使出现错误或意外，也可以方便地回退到之前的版本或备份，保证设计的连贯性和可靠性。
总的来说，EPLAN中的项目结构是电气工程设计的重要组织和管理工具。
它具有组织和管理设计数据、协作和沟通、版本管理和备份等功能，可以提高工程师的工作效率和质量。
然而，在实际应用中，项目结构的设计和使用需要根据具体的项目和要求进行调整和优化，才能充分发挥其作用。
因此，工程师在使用EPLAN时应注意合理设置项目结构，并根据需要灵活调整。

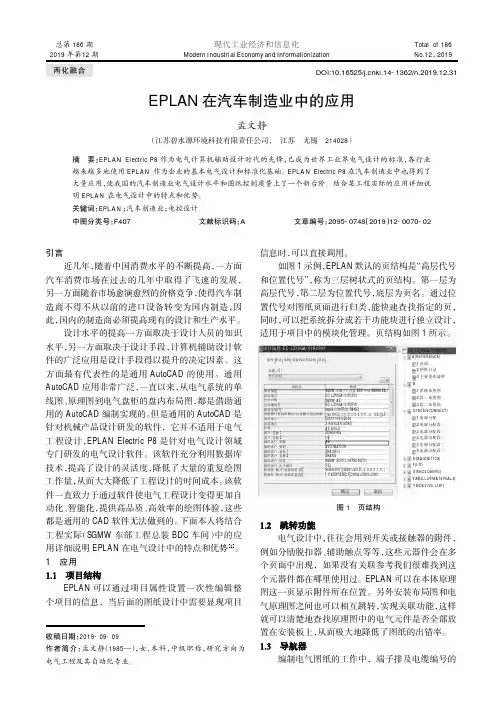

DOI:10.16525/ki.14-1362/n.2019.12.31总第186期2019年第12期Total of 186No.12，2019两化融合收稿日期：2019-09-09作者简介：孟文静（1985—），女，本科，中级职称，研究方向为电气工程及其自动化专业。
EPLAN 在汽车制造业中的应用孟文静（江苏碧水源环境科技有限责任公司，江苏无锡214028）摘要：EPLAN Electric P8作为电气计算机辅助设计时代的先锋，已成为世界工业界电气设计的标准，各行业越来越多地使用EPLAN 作为企业的基本电气设计和标准化基础。
EPLAN Electric P8在汽车制造业中也得到了大量应用，使我国的汽车制造业电气设计水平和图纸控制质量上了一个新台阶。
结合某工程实际的应用详细说明EPLAN 在电气设计中的特点和优势。
关键词：EPLAN ；汽车制造业；电控设计中图分类号：F407文献标识码：A文章编号：2095-0748（2019）12-0070-02现代工业经济和信息化Modern Industrial Economy and Informationization 图1页结构属性统计结构设备标识符结构状态类别：（C ）所有类别属性名项目描述项目编号公司名称公司地址2增补说明[1]设置修订性标识格式（出自修订信息跟踪）项目竣工安装地点位置客户：名称1客户：名称2最终客户：简称最终客户：称谓最终客户：名称1最终客户：名称2最终客户：传真最终客户：电子邮件块属性：格式（常规设备）[2]块属性：格式（常规设备）[4]数值SGMW 东部工厂总装BDC 车间SGWM EA...EC-LZ10GA-01RCP01SGMW-AE EC-LZ10GA-01RCP01MAIN CONTROL PANEL [14<10155，1，0，0，0，0，0，0，0，，0，，0,0>][LF...2009/11/189:58:00XINGYUAN GONG AS_BUILD ZONGPING HE AE AUTOMATION ZHAOHUIZHANG SGMW-SCIVIC NEPS(100210)REL SUBSCRIPT([20201<20155，0，0，0，0，1，0...)I ，P.ADDRESS[LF][20064<20201<2090...EC-LZ10GA-01RCP01A(REFERENCE)1封面2图纸目录3主要更改清单B1系统布置图2段一布置图3段二布置图C(INTERCONNECT)1电源分配2电源分配段一3电源分配段一4电源分配段二5电源分配段二6电源分配段二E(MAGNETICS)F(I/O)X(ENCLOSURE)YA(BILLOFMATERIALS)YB(DEVICE LIST)确定取消引言近几年，随着中国消费水平的不断提高，一方面汽车消费市场在过去的几年中取得了飞速的发展，另一方面随着市场愈演愈烈的价格竞争，使得汽车制造商不得不从以前的进口设备转变为国内制造，因此，国内的制造商必须提高现有的设计和生产水平。

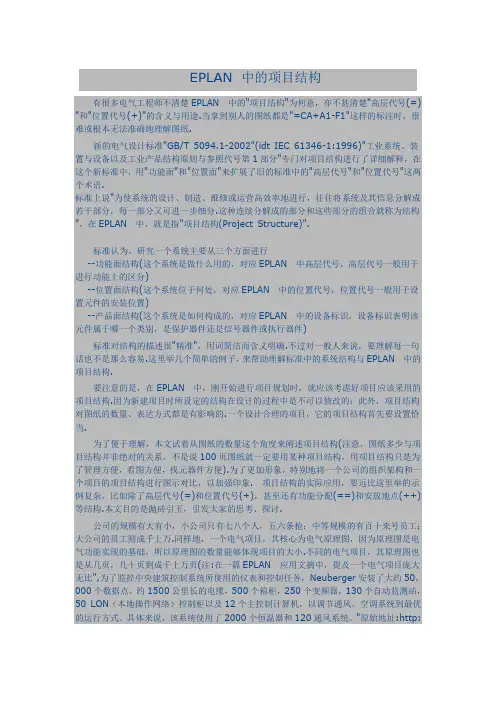

EPLAN中的项目结构有很多电气工程师不清楚EPLAN中的"项目结构"为何意，亦不甚清楚"高层代号(=) "和"位置代号(+)"的含义与用途.当拿到别人的图纸都是"=CA+A1-F1"这样的标注时，很难或根本无法准确地理解图纸.新的电气设计标准"GB/T 5094.1-2002"(idt IEC 61346-1:1996)"工业系统、装置与设备以及工业产品结构原则与参照代号第1部分"专门对项目结构进行了详细解释，在这个新标准中，用"功能面"和"位置面"来扩展了旧的标准中的"高层代号"和"位置代号"这两个术语.标准上说"为使系统的设计、制造、维修或运营高效率地进行，往往将系统及其信息分解成若干部分，每一部分又可进一步细分.这种连续分解成的部分和这些部分的组合就称为结构"，在EPLAN中，就是指"项目结构(Project Structure)".标准认为，研究一个系统主要从三个方面进行--功能面结构(这个系统是做什么用的，对应EPLAN中高层代号，高层代号一般用于进行功能上的区分)--位置面结构(这个系统位于何处，对应EPLAN中的位置代号，位置代号一般用于设置元件的安装位置)--产品面结构(这个系统是如何构成的，对应EPLAN中的设备标识，设备标识表明该元件属于哪一个类别，是保护器件还是信号器件或执行器件)标准对结构的描述很"精准"，用词简洁而含义明确.不过对一般人来说，要理解每一句话也不是那么容易.这里举几个简单的例子，来帮助理解标准中的系统结构与EPLAN中的项目结构.要注意的是，在EPLAN中，刚开始进行项目规划时，就应该考虑好项目应该采用的项目结构.因为新建项目时所设定的结构在设计的过程中是不可以修改的；此外，项目结构对图纸的数量、表达方式都是有影响的.一个设计合理的项目，它的项目结构首先要设置恰当.为了便于理解，本文试着从图纸的数量这个角度来阐述项目结构(注意，图纸多少与项目结构并非绝对的关系，不是说100页图纸就一定要用某种项目结构，用项目结构只是为了管理方便，看图方便，找元器件方便).为了更加形象，特别地将一个公司的组织架构和一个项目的项目结构进行图示对比，以加强印象.项目结构的实际应用，要远比这里举的示例复杂，比如除了高层代号(=)和位置代号(+)，甚至还有功能分配(==)和安放地点(++)等结构.本文目的是抛砖引玉，引发大家的思考、探讨.公司的规模有大有小，小公司只有七八个人，五六条枪；中等规模的有百十来号员工；大公司的员工则成千上万.同样地，一个电气项目，其核心为电气原理图，因为原理图是电气功能实现的基础，所以原理图的数量能够体现项目的大小.不同的电气项目，其原理图也是从几页，几十页到成千上万页(注:在一篇EPLAN应用文摘中，提及一个电气项目庞大无比",为了监控中央建筑控制系统所使用的仪表和控制任务，Neuberger安装了大约50，000个数据点，约1500公里长的电缆，500个箱柜，250个变频器，130个自动监测站，50 LON（本地操作网络）控制柜以及12个主控制计算机，以调节通风，空调系统到最优的运行方式。

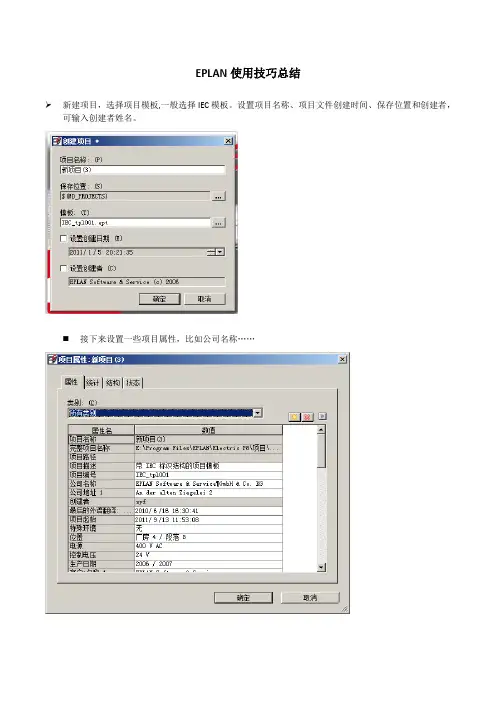

EPLAN使用技巧总结➢新建项目，选择项目模板,一般选择IEC模板。
设置项目名称、项目文件创建时间、保存位置和创建者，可输入创建者姓名。
⏹接下来设置一些项目属性，比如公司名称……➢项目结构的设置需要认真考虑，因为项目结构决定了整套图纸的结构布局，对以后的页排序和中断点走向等都有影响.下面我们简单分析一下结构设置：➢页结构：默认页结构是“高层代号和位置代号”，如下图示例，这种页结构是三层树状结构.高层代号是第一层，位置代号是第二层,页名是底层。
优点是可以按照位置代号进行页归类，使编辑和查找指定位置代号的页比较简单。
其缺点也是显而易见的,页名的排序是按照位置代号来排，而且不同位置代号下的页各自独立，互不相干，可以出现相同的页名.这种页结构比较适合用于模块化设计的项目,把设备拆分成若干功能部分来单独设计,自成体系。
但是对于我们目前的设计习惯来说是不太协调的，特别是打印的时候会使得页码排序很零乱。
因此不建议使用这种页结构来做项目设计。
在使用这种页结构进行打印时，要想按页码顺序打印，需要在页导航器中的列表内把要打印的页按页名进行排序，也可以用手动排序(如下图）。
下面我们介绍一下另外一种页结构“高层代号和描述的位置代号"。
如下图示例，这种页结构的特点比较符合我们一直以来习惯使用的页码排序结构。
只有两层结构：高层代号和页名.虽然在树状目录里没有显示位置代号,但是每一页都是可以设置位置代号的（如下图所示）.➢在使用“高层代号和描述的位置代号"页结构时,为了能够方便的查看每一页的位置代号等信息,请使用新修改的图框,图框中将包含高层代号和位置代号，便于阅读。
大家会发现给项目或页设置图框后原来图框中放置的图片没有了,其实是因为每个项目会建立自己的项目数据和文件夹,项目中使用到的内容都会存储在项目文件夹内。
当我们选择了一个新图框后,因为图框中的图片文件没有拷贝到项目中，所以看不到图片。
这时我们只需要把图片文件拷贝到项目文件夹中的“Images”文件夹中就OK了。

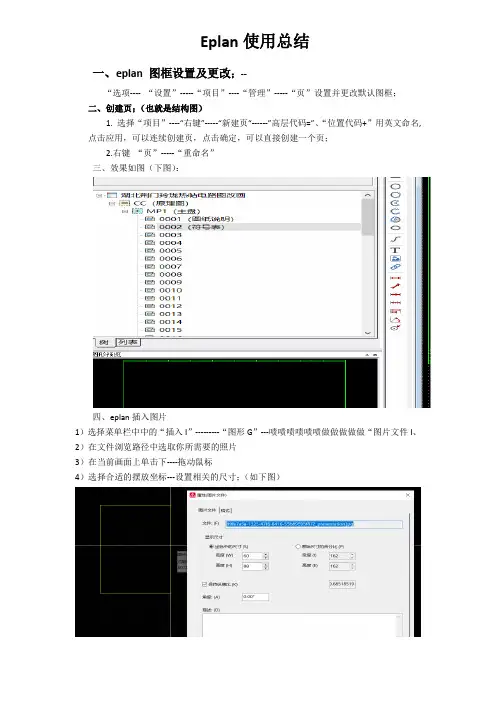

Eplan使用总结一、eplan 图框设置及更改；--“选项----“设置”-----“项目”----“管理”-----“页”设置并更改默认图框；二、创建页；（也就是结构图）1. 选择“项目”----“右键”-----“新建页“------”高层代码=”、“位置代码+”用英文命名,点击应用，可以连续创建页，点击确定，可以直接创建一个页；2.右键“页”-----“重命名”三、效果如图（下图）：四、eplan插入图片1）选择菜单栏中中的“插入I”---------“图形G”---啧啧啧啧啧啧做做做做做“图片文件I、2）在文件浏览路径中选取你所需要的照片3）在当前画面上单击下----拖动鼠标4）选择合适的摆放坐标---设置相关的尺寸；（如下图）四、为增加的模块添加纯文本介绍；选择菜单栏中的“插入I”---“图形”---“文本”；五、线条绘制选择菜单栏中的“插入I”---“图形”---“各种线条工具”；六、创建多线设备连接点1）选择工具栏中的“设备连接点”：-----2）命名设备连接点的代号、以及排放位置3）采用右上角连接方式；将交换机与以太网模块连接起来，如下图；五、增加中断点（如需电路图纸跳转至某一页，可以选用该点）六：改变页的比例；右键单击所需要的页，选择”属性”—更改所需要的比例，如下图；主意：（当进行比例缩放时发现缩放不了，原因是代号中的汉字，符号，不能通过。
主要原因是自己的操作方法出现问，，应该先创建项目结构符号管理，把项目进行合理的规划）七、项目规划：“项目数据”----“结构标识符管理”1）点击新建可以新建高层代码；在列表栏中的“标识符”中键入自己想命名的“代码”；“结构描述”中增添对此标识的文字描述；如下如2）也可以点击“树”单元，然后右键，选择重命名；如下图八、创建隐形的设备连接点“设备连接点”=====“符号库中选择隐形的设备端庄子。
九、批量更改颜色1）鼠标全选2）右键----“属性“-------”格式“--------”颜色“十、发现创建的中断点会出现名称备注。
通过Eplan图纸来讨论线号的标注规范谈到电气图纸，就不可避免的会提到线路中的线号问题，说白了，线号就是套在电线接线位置处的标记而已，针对图纸中对线号的标注方式及规范，目前有多种实现方式，这里主要通过Eplan图纸来讨论线号的标注规范。
方式1：连接点标识本方式是个人最推崇的方式，在讨论线号之前，先来比较一下两种不同的绘图方式，在欧洲使用Eplan绘制原理图讲究的是唯一性和精确性，也就是说在图纸中标注的任何接线，其实物都是和它一一对应的，如下图：图1一个接触器和一个继电器的辅助触点的连接点13/14以及11/12/14均被标识在图纸中，而实际的接线也是完全和它对应的，譬如实物中的K02M1接触器的14号连接点和K02A的11号连接点相连，而日系和国内的很多画法则是在图纸中把连接点省略，在实际配盘时，电工根据自己的意愿查找空闲辅助触点来接线。
再看下面的一个Eplan图，每一个端子都做了标识，并且在图纸中都是唯一的，实际标识也和图纸是一一对应的，而在传统的国内画法上，原理图端子上没有任何标识，只是在最终的接线图上做一下标注而已，分开画不利于查阅图纸图2显然绘图中标识连接点的方式有如下优点：1> 降低对电工的技能水平的要求，不需要分析电路，照着图纸接线即可2> 提高接线的一致性和质量3> 依据图纸，方便线路的检查/故障排除因此当我们采用了精确绘图方式后，可以看到所有的接线都是基于连接点的，可以将连接点作为线路的线号进行标识，电气原理图中不需要再标注线号，只需要在图纸规范中进行描述即可，如下图：图3对于任一个电气元器件，它上面的连接点是不会相同的，因此很多德国公司直接使用连接点作为线号，而舍弃器件名称以及前缀，如下：图4也有些人把器件名称全称和连接点都标识到线号上去，个人认为完全没必要，尤其是使用了功能组限定名称时，这种方式会导致线号过长，会给电工制造很大的麻烦，因此我的建议是只需要使用连接点即可，或者在前面加一个器件名称前缀(不含功能组限定和位置限定)，这样已经达到了本线号规则需要实现的目的，不需要搞得过于复杂。
