通信建设工程预算定额第四册通信线路工程

目录级别章号内容1信息通信建设工程预算定额(2017)2第一册 通信电源设备安装工程3第一章 安装与调试高、低压供电设备4第一节 安装与调试高压配电设备5TSD1一、安装高压配电柜5TSD1二、安装组合型箱式变电站5TSD1三、调试高压配电系统4第二节 安装与调试变压器5TSD1一、安装油浸电力变压器5TSD1二、安装干式变压器及温控箱5TSD1三、安装非晶合金变压器5TSD1四、电力变压器干燥与变压器油过滤5TSD1五、调试电力变压器系统4第三节 安装与调试低压配电设备5TSD1一、安装低压配电设备5TSD1二、调试低压配电系统4TSD1第四节 安装与调试直流操作电源屏4TSD1第五节 安装与调试控制设备4TSD1第六节 安装端子箱、端子板3TSD2第二章 安装与调试发电机设备4TSD2第一节 安装发电机组4TSD2第二节 安装发电机组体外排气系统4TSD2第三节 安装发电机组体外燃油箱（罐）、机油箱4TSD2第四节 安装发电机组体外冷却系统4TSD2第五节 发电机输油管道敷设与连接4TSD2第六节 安装油、气管管路保护套管4TSD2第七节 发电机组机房降噪4TSD2第八节 发电机系统调试4TSD2第九节 安装与调试风力发电机3第三章 安装交直流电源设备、不间断电源设备4第一节 安装电池组及附属设备5TSD3一、安装蓄电池抗震架5TSD3二、安装蓄电池组6TSD3（一）安装铅酸蓄电池组6TSD3（二）安装锂电池组5TSD3三、蓄电池充放电及容量试验4第二节 安装太阳能电池5TSD3一、安装太阳能电池铁架方阵5TSD3二、安装太阳能电池4TSD3第三节 安装与调试交流不间断电源5TSD3一、安装与调试交流不间断电源6TSD3（一）安装、调试交流不间断电源6TSD3（二）安装、调试模块化交流不间断电源5TSD3二、安装交流不间断电源配套设备4TSD3第四节 安装开关电源设备4TSD3第五节 安装配电换流设备4TSD3第六节 无人值守供电系统联测3第四章 机房空调及动力环境监控4TSD4第一节 安装与调试机房空调4TSD4第二节 安装与调试动力环境监控系统3第五章 敷设电源母线、电力和控制缆线4TSD5第一节 制作安装铜电源母线4第二节 安装低压封闭式插接母线槽5TSD5一、安装低压封闭式插接母线槽5TSD5二、安装低压封闭式插接母线槽分线箱4第三节 布放电力电缆5TSD5一、室内布放电力电缆5二、室外直埋布放电力电缆6TSD7（一）挖填电缆沟、开挖路面、铺砂盖砖（板）6TSD5（二）直埋布放电力电缆5TSD5三、隧道内布放电力电缆4第四节 制作、安装电力电缆端头5TSD5一、制作、安装 10kV 以下电力电缆端头5TSD5二、制作、安装 1kV 以下电力电缆端头4TSD5第五节 布放控制电缆3第六章 接地装置4TSD6第一节 制作安装接地极、板4TSD6第二节 敷设接地母线及测试接地网电阻3第七章 安装附属设施4TSD7第一节 安装电缆桥架4TSD7第二节 安装电源支撑架、吊挂4TSD7第三节 制作、安装穿墙板4TSD7第四节 制作、安装铁构件与箱盒4TSD7第五节 铺地漆布、橡胶垫、加固措施2第二册 有线通信设备安装工程3第一章 安装机架、缆线及辅助设备4TSY1第一节 安装机架（柜）、机箱4第二节 安装配线架5TSY1一、安装总配线架5TSY1二、安装数字分配架、光分配架4TSY1第三节 安装保安配线箱4TSY1第四节 安装列架照明、机台照明、机房信号灯盘4第五节 布放设备缆线、软光纤5TSY1一、布放线缆承载设施5二、布放设备电缆6TSY1（一）放绑设备电缆6TSY1（二）编扎、焊（绕、卡）接设备电缆5TSY1三、布放设备导线5TSY1四、布放软光纤5TSY1五、布放电力电缆4TSY1第六节 安装防护、加固设施3第二章 安装、调测光纤数字传输设备4TSY2第一节 安装测试传输设备4TSY2第二节 安装测试波分复用设备、光传送网设备4TSY2第三节 安装、调测再生中继及远供电源设备4TSY2第四节 安装、调测网络管理系统设备4第五节 调测系统通道5TSY2一、调测传输设备系统通道5TSY2二、调测波分复用设备、光传送设备系统通道5TSY2三、网络保护及光路优化5TSY2四、调测系统通道中间站配合、光纤复测等4TSY2第六节 安装、调测同步网设备4第七节 安装、调测无源光网络设备5TSY2一、安装测试光线路终端（OLT）设备5TSY2二、安装测试光网络单元（ONU）/光网络终端（ONT）设备5TSY2三、安装调测网管系统、接入网功能验证及性能测试3第三章 安装、调测数据通信设备4第一节 安装、调测数据通信设备5TSY3一、安装、调测数字数据网设备5TSY3二、安装、调测宽带接入设备5TSY3三、安装、调测路由器设备5TSY3四、安装、调测交换机设备5TSY3五、安装、调测服务器设备5TSY3六、安装、调测局域网终端及附属设备4TSY3第二节 安装、调试数据存储设备4TSY3第三节 安装、调试网络安全设备3第四章 安装、调测交换设备4第一节 安装、调测交换设备5TSY4一、安装交换设备硬件5TSY4二、调测交换设备4TSY4第二节 安装、调测操作维护中心设备4TSY4第三节 调测智能网设备4TSY4第四节 安装、调测信令网设备3第五章 安装、调测视频监控设备4TSY5第一节 安装支撑物4TSY5第二节 布放线缆4TSY5第三节 安装调测摄像设备4TSY5第四节 安装调测光端设备4TSY5第五节 安装辅助设备4TSY5第六节 安装调测视频控制设备4TSY5第七节 安装编解码设备4TSY5第八节 安装音频、视频、脉冲分配器4TSY5第九节 安装报警设备4TSY5第十节 安装显示设备4TSY5第十一节 系统调测2第三册 无线通信设备安装工程3第一章 安装机架、缆线及辅助设备4TSW1第一节 安装室内外缆线走道4第二节 安装机架（柜）、配线架（箱）、防雷接地、附属设备5TSW1一、安装机架（柜）5TSW1二、安装配线架、箱5TSW1三、安装防雷接地5TSW1四、安装附属设施4第三节 布放设备缆线5一、布放设备电缆6TSW1（一）放绑设备电缆6TSW1（二）编扎、焊（绕、卡）接设备电缆5TSW1二、布放软光纤、控制信号线、跳线5TSW1三、布放射频拉远单元用光缆5TSW1四、布放电力电缆4TSW1第四节 安装防护及加固设施3第二章 安装移动通信设备4第一节 安装、调测移动通信天线、馈线5TSW2一、安装移动通信天线5TSW2二、安装移动通信馈线5TSW2三、天馈线附属设施5TSW2四、调测天、馈线系统4第二节 安装、调测基站设备5TSW2一、安装基站设备5TSW2二、基站系统调测5TSW2三、安装、调测基站控制、管理设备4TSW2第三节 联网调测4TSW2第四节 安装、调测无线局域网设备（WLAN）3第三章 安装微波通信设备4第一节 安装、调测微波天馈线5TSW3一、安装微波天线5TSW3二、安装馈线、分路系统5TSW3三、调测微波天、馈线4第二节 安装、调测数字微波设备5TSW3一、安装数字微波设备5TSW3二、数字微波设备单机测试4第三节 微波系统调测5TSW3一、中继段调测5TSW3二、数字段通道调测5TSW3三、数字段内其他项目调测5TSW3四、全电路调测4TSW3第四节 安装、调测一点多址数字微波通信设备4TSW3第五节 安装、调测视频传输设备3第四章 安装卫星地球站设备4第一节 安装、调测卫星地球站天、馈线系统5TSW4一、安装天线座架5TSW4二、安装天线主、副反射面5TSW4三、安装天线驱动及附属设备5TSW4四、安装馈线5TSW4五、调测天、馈线系统4第二节 安装、调测地球站设备5TSW4一、安装低噪声放大设备5TSW4二、安装高功放设备、室外单元（ODU）5TSW4三、安装变频器及基带设备、监控设备5TSW4四、测试低噪声放大器5TSW4五、测试高功放设备、室外单元（ODU）5TSW4六、测试变频器及基带设备、监控设备5TSW4七、安装、调测视频传输设备4第三节 地球站设备系统调测5TSW4一、站内环测5TSW4二、系统调测4第四节 安装、调测 VSAT 卫星地球站设备5TSW4一、安装、测试 VSAT 卫星地球站设备5TSW4二、中心站站内环测及全网系统对测3第五章 铁塔安装工程4第一节 安装铁塔组立5TSW5一、单管塔组立5TSW5二、角钢、钢管塔组立5TSW5三、拉线制作安装5四、通信抱杆安装6TSW5（一）楼面抱杆安装6TSW5（二）支撑杆安装6TSW5（三）铁塔抱杆安装4第二节 基础处理工程5一、挖孔基础挖方（或爆破）6TSW5（一）普通土6TSW5（二）松砂石6TSW5（三）坚土6TSW5（四）岩石6TSW5（五）接地槽挖方（或爆破）及回填5二、现浇基础6TSW5（一）钢筋加工及制作6TSW5（二）基础底层、垫层6TSW5（三）浇制杆塔基础6TSW5（四）现场混凝土模板6TSW5（五）预埋铁件、植筋5三、钢筋混凝土灌注桩6TSW5（一）人工挖孔桩桩基础护壁6TSW5（二）机械推钻形孔6TSW5（三）浇制桩芯混凝土5TSW5四、护坡、挡土墙及排洪沟砌筑5TSW5五、接地安装2第四册 通信线路工程3第一章 施工测量、单盘检验与开挖路面4第一节 施工测量与单盘检验5TXL1一、施工测量5TXL1二、单盘检验4第二节 开挖路面5TXL1一、人工开挖路面5TXL1二、机械开挖路面3第二章 敷设埋式光（电）缆4TXL2第一节 挖、填光（电）缆沟及接头坑4第二节 敷设埋式光（电）缆5一、敷设埋式光缆6TXL2 1.平原地区敷设埋式光缆6TXL2 2.丘陵、水田、城区敷设埋式光缆6TXL2 3.山区敷设埋式光缆5TXL2二、敷设埋式电缆4第三节 埋式光（电）缆保护与防护5TXL2一、专用塑料管道光缆手孔5二、铺设小口径管道6TXL2（一）平原地区人工敷设小口径塑料管6TXL2（二）丘陵、城区、水田地区人工敷设小口径塑料管6TXL2（三）山区人工敷设小口径塑料管6TXL2（四）小口径塑料管试通5TXL2三、地下定向钻孔敷管5TXL2四、顶管，铺管、砖、水泥槽及盖板5TXL2五、砌坡、砌坎、堵塞、封石沟及安装宣传警示牌5TXL2六、防雷、防蚀4第四节 敷设水底光缆5TXL2一、敷设光缆船机具安装5TXL2二、水泵冲槽与人工截流挖沟5TXL2三、布放水底光缆（不含冲槽）5TXL2四、挖冲机敷设水底光缆5TXL2五、敷设海底光缆5六、水底光（电）缆保护（含标志牌）6TXL2（一）水底光（电）缆终端加固6TXL2（二）安装水线标志牌3第三章 敷设架空光（电）缆4第一节 立杆5TXL3一、立水泥杆5TXL3二、立木电杆5TXL3三、电杆根部加固及保护5TXL3四、装撑杆4第二节 安装拉线5TXL3一、水泥杆单股拉线5TXL3二、木杆单股拉线5TXL3三、装设特种拉线5TXL3四、制作横木拉线地锚及其他5TXL3五、安装附属装置及线路整修4TXL3第三节 架设吊线4第四节 架设光（电）缆5一、架设光缆6TXL3（一）架设自承式架空光缆6TXL3（二）挂钩法架设架空光缆6TXL3（三）缠绕法架设架空光缆5TXL3二、架设电缆3第四章 敷设管道、引上及墙壁光（电）缆4第一节 敷设管道光（电）缆5TXL4一、布放光（电）缆人（手）孔抽水、人工敷设子管5TXL4二、敷设管道（室外通道、管廊）光缆5TXL4三、敷设管道（通道、管廊）电缆4第二节 敷设引上光（电）缆5TXL4一、打墙洞5TXL4二、安装支撑物、引上管及保护设施5TXL4三、敷设引上光（电）缆4第三节 敷设墙壁光（电）缆5TXL4一、墙壁光缆5TXL4二、墙壁电缆3第五章 敷设其他光（电）缆4第一节 气流法敷设光缆5一、敷设微管6TXL5（一）气流法敷设微管6TXL5（二）人工敷设微管6TXL5（三）保护管贯通、微管连接及保护5TXL5二、路面开微槽5TXL5三、气流法敷设光缆5TXL5四、气流法敷设微型光缆4TXL5第二节 敷设室内通道光缆4TXL5第三节 槽道（地槽）、顶棚内布放光（电）缆4第四节 敷设建筑物内光（电）缆5TXL5一、开槽5TXL5二、敷设管路5TXL5三、敷设线槽5TXL5四、安装桥架5TXL5五、管、暗槽内穿放光（电）缆5TXL5六、桥架、线槽、网络地板内明布光（电）缆3第六章 光（电）缆接续与测试4第一节 光缆接续与测试5TXL6一、光缆接续5TXL6二、光缆中继段测试5TXL6三、用户光缆测试5TXL6四、光纤链路测试4第二节 电缆接续与测试5TXL6一、电缆芯线接续5TXL6二、卡接对绞电缆5TXL6三、布放成端电缆5TXL6四、制做电缆跳线5TXL6五、堵塞成端套管5TXL6六、充油膏套管接续5TXL6七、封焊热可缩套（包）管5TXL6八、安装包式塑料电缆套管5TXL6九、制作热可缩套管气闭头5TXL6十、电缆全程测试3第七章 安装线路设备4TXL7第一节 安装光（电）缆进线室设备4第二节 安装室内线路设备5TXL7一、安装机柜、机架及抗震底座5TXL7二、安装过线（路）盒、信息插座底盒（接线盒）5TXL7三、安装信息插座4TXL7第三节 安装室外线路设备4第四节 安装分线设备5一、安装光缆分线设备6TXL7（一）安装光缆终端设备6TXL7（二）安装测试光分路器6TXL7（三）安装光缆交接箱5二、安装电缆分线设备6TXL7（一）安装电缆交接箱6TXL7（二）制装塑缆分线箱（盒）6TXL7（三）安装其他附属设施4TXL7第五节 安装充气设备2第五册 通信管道工程预算定额3第一章 施工测量与挖、填管道沟及人孔坑4第一节 施工测量与开挖路面5TGD1一、施工测量5TGD1二、人工开挖路面5TGD1三、机械开挖路面4第二节 开挖与回填管道沟及人（手）孔坑、碎石底基5TGD1一、人工开挖管道沟及人（手）孔坑5TGD1二、机械开挖管道沟及人（手）孔坑5TGD1三、回填土石方及其他4TGD1第三节 挡土板及抽水3第二章 铺设通信管道4第一节 混凝土管道基础5TGD2一、混凝土管道基础5TGD2二、混凝土管道基础加筋4第二节 塑料管道基础5TGD2一、塑料管道基础5TGD2二、塑料管道基础加筋4TGD2第三节 铺设水泥管道4TGD2第四节 铺设塑料管道4TGD2第五节 铺设镀锌钢管管道4TGD2第六节 地下定向钻敷管4TGD2第七节 管道填充水泥砂浆、混凝土包封及安装引上管4第八节 砌筑通信光（电）缆通道5TGD2一、砌筑通信光（电）缆通道5TGD2二、砌筑人孔口圈处通道5TGD2三、砌筑通道端墙3第三章 砌筑人（手）孔4TGD3第一节 砖砌人（手）孔（现场浇筑上覆）4TGD3第二节 砖砌人（手）孔（现场吊装上覆）4TGD3第三节 砌筑混凝土预制砖人孔（现场吊装上覆）4TGD3第四节 砖砌配线手孔3第四章 管道防护工程及其他4TGD4第一节 防水4TGD4第二节 拆除及其他工作内容目录索引册说明一、《通信电源设备安装工程》预算定额覆盖了通信设备安装工程中所需的全部供电系统配置的安装项目，内容包括 10kV以下的变、配电设备，机房空调和动力环境监控，电力缆线布放，接地装置，供电系统配套附属设施的安装与调试。

通信线路工程预算定额是用于通信线路工程建设项目预算编制的重要依据。

它包含了通信线路工程建设的各项费用，如人工费、材料费、机械费、间接费等，以及各项费用的计算方法和标准。

在通信线路工程建设中，预算定额的制定和使用对于合理控制工程造价、提高投资效益具有重要意义。

通过预算定额的编制，可以明确各项费用的支出范围和标准，避免不必要的浪费和超支，确保工程建设的顺利进行。

同时，通信线路工程预算定额也是工程建设各方进行合同谈判和结算的重要依据。

在合同签订时，双方可以根据预算定额来确定工程的造价和费用支付方式，避免在结算时产生争议和纠纷。

总之，通信线路工程预算定额是通信工程建设中不可或缺的一部分，对于保障工程建设的顺利进行、提高投资效益具有重要意义。

T :通信的大写拼音首写字母 S:设备的大写拼音首写字母 D:电源的大写拼音首写字母 T :通信的大写拼音首写字母 S:设备的大写拼音首写字母 Y:有线的大写拼音首写字母 T :通信的大写拼音首写字母 S:设备的大写拼音首写字母 W:无线的大写拼音首写字母 SL:线路的大写拼音首写字母 T :通信的大写拼音首写字母 GD:管道的大写拼音首写字母 T :通信的大写拼音首写字母 算，预算，概算和工程量清单的基础。也可作为通信建设项目招标，投标报价的基础 用于扩建工程时，其扩建施工降效部分的人工工日系数按乘以1.1记取，拆除工程的人工工日记取办法见各册的相关内容 程为代号TSD 第二册 有线通信设备安装工程 册代号TSY 通信定额按照通信专业分册 第三册 无线通信设备安装工程 册代号TSW 第四册 通信线路工程 册代号TSL 第五册 通信管道工程 册代号TSL 通信定额是编制通信建设项目投资估算，预算，概算和工程量清单的基础。也可作为通信 本定额适用于新建，扩建工程；改建工程可参照使用。本定额用于扩建工程时，其扩建施工降效部分的人工工日系 本定额以现行通信工程建设标准，质量评定标准，安全操作规程为编制依据

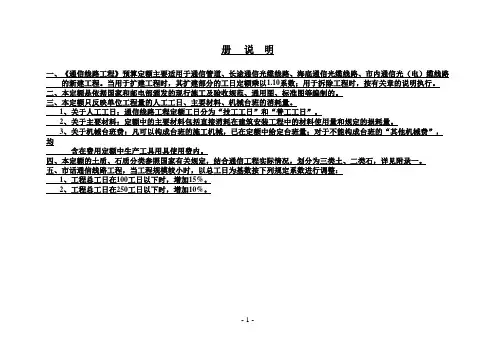

册说明一、《通信线路工程》预算定额主要适用于通信管道、长途通信光缆线路、海底通信光缆线路、市内通信光（电）缆线路的新建工程。

当用于扩建工程时，其扩建部分的工日定额乘以1.10系数；用于拆除工程时，按有关章的说明执行。

二、本定额是依据国家和邮电部颁发的现行施工及验收规范、通用图、标准图等编制的。

三、本定额只反映单位工程量的人工工日、主要材料、机械台班的消耗量。

1、关于人工工日：通信线路工程定额工日分为“技工工日”和“普工工日”。

2、关于主要材料：定额中的主要材料包括直接消耗在建筑安装工程中的材料使用量和规定的损耗量。

3、关于机械台班费：凡可以构成台班的施工机械，已在定额中给定台班量；对于不能构成台班的“其他机械费”，均含在费用定额中生产工具用具使用费内。

四、本定额的土质、石质分类参照国家有关规定，结合通信工程实际情况，划分为三类土、二类石，详见附录一。

五、市话通信线路工程，当工程规模较小时，以总工日为基数按下列规定系数进行调整：1、工程总工日在100工日以下时，增加15%。

2、工程总工日在250工日以下时，增加10%。

第一章 开挖（填）土（石）方说明1、本章分为开挖路面，挖填、管道沟及人孔坑，挖、填光（电）缆沟及接头坑，挡土板及抽水四部分。

2、挖土方定额系按人工开挖计取的。

挖石方定额按爆破和人工开挖取定的。

3、开挖土方定额中不包括地下、地上障碍物处理用工、用料，工程中应由设计编入工程预算。

4、回填土定额系按人工回填取定的，包括回填及夯实（压实）等全部工序，无论采用何种施工方法，均执行本定额。

5、开挖管道沟、人(手)孔坑土方及挖掘路面面积，可参考附录十二和附录十三。

6、管道沟沟底宽度，由管道基础和所需操作余度确定。

管道基础63厘米以下宽时，其沟底宽度为基础宽度加30厘米（即每侧各加15厘米）。

管道基础63厘米以上时，其沟底宽度为基础宽度加60厘米（即每侧各加30厘米）。

当设计规定管道沟槽需要支撑挡土板时沟底宽度应另加10厘米。
