U71Mn起重机轨道窄缝焊接工艺的优化研究

《U71Mn钢轨焊接接头电磁热强化研究》篇一一、引言随着铁路交通的快速发展，钢轨的焊接技术成为了保障铁路运输安全与效率的关键技术之一。

U71Mn钢轨作为一种常用的钢轨材料，其焊接接头的性能直接影响到铁路线路的运营安全与使用寿命。

因此，对U71Mn钢轨焊接接头进行电磁热强化研究，提高其力学性能和耐久性，具有重要的现实意义。

二、U71Mn钢轨焊接接头现状分析U71Mn钢轨焊接接头在焊接过程中，由于温度变化、材料相变等因素，往往会产生焊接缺陷，如气孔、裂纹等。

这些缺陷会降低接头的力学性能和耐久性，从而影响铁路线路的安全运营。

因此，对U71Mn钢轨焊接接头进行强化处理，提高其性能，成为了研究的重点。

三、电磁热强化技术原理电磁热强化技术是一种利用电磁感应原理，通过在工件中产生涡流和磁滞损耗，使工件内部产生热量，从而达到强化工件性能的目的。

在U71Mn钢轨焊接接头的电磁热强化过程中，通过控制电流、磁场等参数，使接头处产生适当的热量，促进接头的组织结构和性能的改善。

四、U71Mn钢轨焊接接头电磁热强化实验研究（一）实验材料与方法本实验选用U71Mn钢轨焊接接头为研究对象，采用电磁热强化技术进行处理。

实验过程中，通过控制电流、磁场等参数，观察接头组织的显微结构变化和力学性能变化。

（二）实验结果与分析实验结果表明，经过电磁热强化处理后，U71Mn钢轨焊接接头的显微组织得到了明显的改善，接头的硬度、抗拉强度等力学性能得到了显著提高。

同时，电磁热强化处理还可以减少接头的残余应力，降低裂纹等缺陷的产生。

五、电磁热强化技术优势与展望（一）技术优势电磁热强化技术具有以下优势：一是可以在不改变工件形状和尺寸的情况下进行强化处理；二是可以通过控制电流、磁场等参数，实现对接头性能的精确控制；三是能够促进接头的组织结构和性能的改善，提高接头的力学性能和耐久性。

（二）展望随着科技的不断进步，电磁热强化技术将在U71Mn钢轨焊接接头强化领域发挥更大的作用。

《U71Mn钢轨焊接接头电磁热强化研究》篇一一、引言在铁路运输日益增长的今天，钢轨作为轨道交运的重要组成部分，其质量直接关系到列车的运行安全和效率。

U71Mn钢轨因其良好的机械性能和耐磨性，被广泛应用于铁路轨道。

然而，在钢轨的制造和使用过程中，焊接接头的强度和质量一直是关注的重点。

因此，如何有效提高U71Mn钢轨焊接接头的强度，成为当前铁路工程领域的研究热点。

电磁热强化技术作为一种新型的材料处理技术，能够有效地改善金属材料的性能，为提高钢轨焊接接头的强度提供了新的途径。

本文将对U71Mn钢轨焊接接头的电磁热强化技术进行研究和分析，旨在为实际工程应用提供理论依据。

二、U71Mn钢轨焊接接头概述U71Mn钢轨是由U型断面形状的轨道材料通过焊接形成的连续长条。

在实际的焊接过程中，由于热输入、冷却速度等因素的影响，焊接接头往往存在一些微观结构和性能的差异，这些差异会直接影响接头的强度和耐久性。

因此，如何提高焊接接头的性能成为关键问题。

三、电磁热强化技术电磁热强化技术是一种通过电磁场的作用来改善金属材料微观结构的技术。

其原理是通过电磁感应效应产生的磁场力作用于金属材料表面或内部，产生电流并形成热量，使材料发生局部或整体的加热和冷却过程，从而改变材料的微观结构和性能。

在U71Mn钢轨焊接接头的电磁热强化过程中，可以通过控制电磁场的强度、频率和作用时间等参数，实现对焊接接头微观结构的优化和性能的提升。

四、U71Mn钢轨焊接接头电磁热强化的研究方法本研究采用理论分析、实验研究和数值模拟相结合的方法进行。

首先，通过查阅相关文献和资料，了解U71Mn钢轨的焊接工艺和性能特点；其次，设计实验方案，包括电磁场参数的选择、实验设备的搭建等；然后，进行实验研究，通过对比不同条件下的电磁热强化效果，找出最佳的电磁场参数；最后，采用数值模拟方法对实验结果进行验证和分析。

五、实验结果与分析通过实验研究，我们发现电磁热强化技术能够显著提高U71Mn钢轨焊接接头的性能。

门式双梁起重机小车轨道焊接工艺的改进摘要：现阶段，我国的起重机中大部分都是门式双梁起重机小车轨道，但是在接口的时候往往由于材质不适合焊接，因此容易出现很多干扰和影响。

一般情况下，会在轨道接头处预留出大概2毫米间隙，不能进行合理的焊接，从而使得起重机容易出现振动和冲击，使得导轨出现低接头，最终影响起重机的维修周期以及使用年限，并且也会对货物平稳度和舒适度产生一定影响。

本文对门式双梁起重机小车轨道焊接工艺的改进进行研究和分析。

关键词：门式双梁起重机;小车轨道;焊接;工艺改进1.焊接工艺一般情况下，日常起重机小车轨道都是由高碳中锰钢制成，本身焊接性能相对比较差，基本完成的时候，都会经过表面淬火处理，但是往往由于自身厚度较大，因此非常容易出现裂纹，尤其是延迟裂纹，并且还会在应力作用下，使这些裂纹出现向纵深发展的现象。

现阶段，基本的轨道焊接工艺有气压焊、电弧焊、接触焊以及铝热焊等。

使用气压焊和接触焊的时候，需要在宽敞的环境下进行工作，一般比较适合使用在制造产品的轨道焊接上;铝热焊作业的时候不但需要宽敞的空间，作业时间也相对比较长，而且施工费用也比较大，因此针对以上问题，为了满足焊接的实际需求，应该针对不同环境选择不同的焊接工艺。

2.焊接工艺的改进2.1坡口的设计在对坡口进行设计的时候，应该遵循焊接过程中确保焊透的原则来进行设计。

由于小车轨道型号不相同，所以设计坡口的尺寸也不相同，因此需要对坡口设计进行改进，在以后的设计过程中可以把坡口设计成环V形坡口，利用过氧乙炔焰来对轨头坡口进行分割，除了使用过氧乙炔焰来对轨腰坡口和轨底坡口进行分割以外，还可以使用打磨机进行分割打磨。

值得密切注意的是，在分割之后，应该给予及时的打磨，可以使用砂轮打磨，让其保持平整，最后可以使用磁粉探伤来检验轨道使用材料的质量，经过检查合格之后，才可以正常运行。

焊接之前应该把轨道内部的杂质清理干净，重点清理轨道周围的所有水分、油漆等杂质。

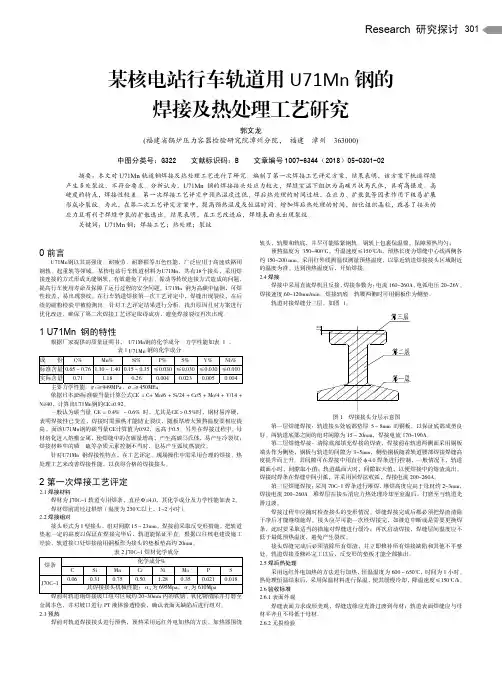

Research 研究探讨301某核电站行车轨道用U71Mn钢的焊接及热处理工艺研究郭文龙(福建省锅炉压力容器检验研究院漳州分院，福建漳州 363000)中图分类号：G322 文献标识码：B 文章编号1007-6344（2018）05-0301-02摘要：本文对U71Mn轨道钢焊接及热处理工艺进行了研究。

编制了第一次焊接工艺评定方案，结果表明，该方案下轨道焊缝产生多处裂纹，不符合要求。

分析认为，U71Mn钢的焊接接头处应力较大，焊缝室温下组织为高碳片状马氏体，具有高强度、高硬度的特点，焊接性较差。

第一次焊接工艺评定中预热温度过低、焊后热处理的时间过短，在应力、扩散氢等因素作用下极易扩展形成冷裂纹。

为此，在第二次工艺评定方案中，提高预热温度及恒温时间、增加焊后热处理的时间，细化组织晶粒，改善了接头的应力且有利于焊缝中氢的扩散逸出。

结果表明，在工艺改进后，焊缝表面未出现裂纹。

关键词：U71Mn钢；焊接工艺；热处理；裂纹0前言U71Mn钢以其高强度、耐疲劳、耐磨损等出色性能，广泛应用于高速铁路用钢轨、起重轨等领域。

某核电站行车轨道材料为U71Mn，共有18个接头，采用焊接连接的方式形成无缝钢轨，有效避免了冲击、振动等传统连接方式造成的问题，提高行车使用寿命及保障了运行过程的安全问题。

U71Mn 钢为高碳中锰钢，可焊性较差，易出现裂纹。

在行车轨道焊接第一次工艺评定中，焊缝出现裂纹，在后续的磁粉检验中被检测出。

针对工艺评定结果进行分析，找出原因且对方案进行优化改进，确保了第二次焊接工艺评定取得成功，避免焊接裂纹再次出现。

1 U71Mn 钢的特性根据厂家提供的质量证明书， U71Mn钢的化学成分、力学性能如表 1 。

表1 U71Mn钢的化学成分成 份C%Mn%Si%P%S%V%Nb%标准含量0.65～0.76 1.10～1.400.15～0.35≤0.030≤0.030≤0.030≤0.010实际含量0.71 1.180.260.0040.0230.0050.004主要力学性能: σb≥949MPa , σs≥450MPa依据日本JIS标准碳当量计算公式CE = C+ Mn/6 + Si/24 + Cr/5 + Mo/4 + V/14 + Ni/40，计算出U71Mn钢的CE=0.92。
