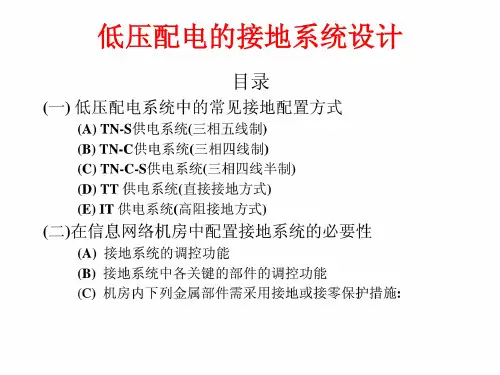

【PPT】详细讲解低压配电的接地系统设计

•系统得中性线N与保护 线PE就是分开得,所有
设备得金属外壳均与公 共PE线相连。正常时 PE上无电流,因此各设 备不会产生电磁干扰,所
以适用于数据处理与精
密检测装置使用。此 外,N与PE分开,则当N断 线也不影响PE线上设备 防触电要求,故安全性高。 缺点就是用材料多,投资 大。在我国应用不多。
A
电机1
电机2
保护接地与保护接零得比较
(1)保护接地与保护接零就是维护人身安全得两种技术措 施。
(2)保护原理不同。低压系统保护接地得基本原理就是限 制漏电设备对地电压,使其不超过某一安全范围;保护接零得 主要作用就是借接零线路使设备漏电形成单相短路,促使线 路上保护装置迅速动作。
(3)适用范围不同。保护接地适用于一般得低压不接地电 网及采取其它安全措施得低压接地电网。保护接零适用于低 压接地电网。
r/3
220V
R
RE
保护接地(适用范围)
三相三线制中性点不接地系统采用保护接地可靠。 对三相四线制系统,采用保护接地十分不可靠。一旦
外壳带电时,电流将通过保护接地得接地极、大地、 电源得接地极而回到电源。因为接地极得电阻值基 本相同,则每个接地极电阻上得电压就是相电压得一 半。人体触及外壳时,就会触电。所以在三相四线制 系统中得电气设备不推荐采用保护接地,最好采用保 护接零。
r/3
220V
R
保护接地(采用)
采用保护接地之后,当发生人身触电时,由于保护接地电阻得 并联,人身触电电压下降。
假设人体电阻假设为1000,接地电阻为4,电网对地绝缘 电阻为19k
图例
r/3
220V
R
RE
保护接地(实质)
通过人体与保护接地体并联连接,降低人身接 触电压。

d、安全监视。各种仪表监视、电气监视和计算机监视不 能因停电而丢失数据。采用UPS不间断电源。
19
4。低压配电系统的电源
4、保安电源的设计 由于电网是一个整体，一旦电网发上大事故，则从电
网取的电源可能全部消失。因此，原则上保安电源应独 立与电网之外。
a.、长期保安电源的设计 容量大的负荷，选用能自启动的柴油发电机为宜。 容量小的负荷，选用不停电电源（UPS）较方便。 属于本电源供电的支流操作电源和信号电源，选用蓄 电池。
交 铁 压流 企 。系 业统 内高 不压采与用低660压V的标划准分额，定按电绝压缘，电因压此等低级压应配以电1系00统0V的为电分压界定线为。3由80V于线钢电
24
控制电压：常用AC220V，一般采用380V±5%/220V的控制变压器供电。
5。低压配电系统的电压
（2）电压偏移值
电气设备对电压偏移值的要求，见表3、表4（国家标准220/380V电压允许偏差为 额定电压的+7%~ -10%）。
22
5。低压配电系统的电压
（1）标准额定电压，见下面表1、表2。 表1 按GB156—80规定的标准额定电压摘录
① 仅用于仪表用互感器、继电器等控制系统；
② 仅用于矿井下、热工仪表和机床控制；
③ 仅适用于单台设备的特殊供电要求；
④ 仅用于煤矿井下及特殊场合。
23
5。低压配电系统的电压
表2 按GB156—80规定的开关装置控制电压和辅助电路的标准额定电压
设备，因此应符合各种低压用电设备的技术条件，它又要从 高压系统取得电能，所以必须与高压系统的技术要求相协调。
2
1。 概述与特点
• 低压配电系统的范围是指从低压降压变压器到用电设备

a.c.
d,c.
a.c.
d.c.
a.c.
d.c.
TN
0.8 不是防电击
0.4
5
所需的时间
0.2
0.4
TT
0.3
同上
0.2
0.4
0.07
0.2
● 配电回路和不包括上述终端回路允许的切断电源 时间如下：TN系统： 5 s；TT系统： 1s。
● 如果自动切断电源保护不能满足所有上述规定的 时间，则要求作辅助等电位联结。
第64页/共121页
第65页/共121页
第66页/共121页
TN系统自动切断电源
● 保护动作电流 Ia U0 / ZS
式中：
ZS ： 故障回路的阻抗，Ω，它包括下列部分的阻抗：
—— 电源； —— 电源至故障点的相线；和 —— 故障点和电源之间的PE线；
Ia ：在前述规定的时间内能使切断电器自动动作
第71页/共121页
● 第2次发生接地故障时自动切断电源的条件如下：
1. 外露可导电部分的PE线集合地连接至同一的接地
系统，而且交流系统不配出中性线： 2 Ia ZS U
当配出中性线：
2 Ia Z‘S U0
式中：U0 — 相线对中性线的标称电压，V； U — 线电压，V；
护措施。
符号为菱形内标出数字Ⅲ
第56页/共121页
置于伸臂范围之外防护措施
注：只适用于防止无意识触及带电部分（用于有电气熟练 专业人员监控的场所）。
第57页/共121页
安全净距
注意要点： 1.带电部分包括绝缘导体； 2.维护通道注意有无外壳或 遮拦的电气装置的安全措施; 3.最小水平和垂直安全净距 另应考虑运输等情况。

稳定系统运行：接地系统可以消除电气 设备的电位差，确保系统稳定运行。
保护设备：接地系统可以泄放故障电流， 减轻设备绝缘压力，保护电气设备免受 损坏。
功能
保护人身安全：通过接地系统，可以将 电气设备的外露可导电部分与大地连接， 避免人体触电事故。
接地系统的分类
TT系统
电源端有一点直接接地，电气装置的外露可 导电部分直接接地，此接地点独立于电源端 的接地点。
解决策略
采用耐腐蚀、耐老化的材料，延 长接地系统的使用寿命。
问题描述：接地系统长时间运行 后，可能出现老化现象，如接地 线断裂、接地极腐蚀等，导致接 地效果降低。
定期对接地系统进行检查，及时 发现并更换损坏的接地线和接地极。
对接地系统进行预防性维护，如 定期清洗、涂防锈漆等。
接地系统故障诊断与修复方法
未来接地系统技术的发展趋势
智能化发展
借助物联网、大数据等技 术手段，实现接地系统的 远程监控、故障诊断和预 测性维护。
绿色化发展
推广环保型接地材料，降 低接地系统对环境的影响。
高可靠性发展
研发具有更高导电性能、 更耐腐蚀的接地导体材料， 提高接地系统的可靠性和 使用寿命。
05
低压配电接地系统常见问题与解决 策略
实践操作：接地电阻现场检测与数据分析
现场检测
对接地电阻进行现场检测时，可以采用四线 法或三线法进行检测。检测前应确保检测仪 器完好，并按照规范要求进行接线和操作。 检测过程中应注意观察检测数据的变化，确 保数据的准确性和可靠性。
数据分析
在完成现场检测后，需要对检测数据进行整 理和分析。通过对比设计值和实际检测值， 可以评估接地系统的性能。如果检测数据与 设计值存在较大偏差，需要分析原因并采取 相应措施进行整改。同时，通过对历史检测 数据的分析，可以掌握接地系统性能的变化
