研究分析电力变压器有载分接开关检测技术
标签：电能质量
随着对电能电压质量要求的提高，有载调压变压器已得到愈来愈广泛的应用，为了保证有载调压变压器的可靠运行，提高有载分接开关的检修、维护和检测
质量就显得更为突出和重要。
一、有载分接开关主要的结构组成
有载分接开关由下述三个部分组成：
(1)选择开关：主要任务是选择相应的变压器调压分接头。
(2)切换开关：主要任务是带负载切换调压。
为了能瞬时切断电流，完成分接过渡，要具备的快速动作机构。
(3)过渡限流装置：主要任务是在切换开关切换分接时，触头断开瞬间接入过渡电抗或电阻，以限制电流，减小电弧，防止短路。
过渡电抗器装在变压器油
箱内，允许跨桥使用时能增加调压级数，但因电抗器始终接入电路中，耗电大; 又由于不易熄弧，所以现在已被结构紧凑、体积小、重量轻的电阻式所代替。
二、有载分接开关的分类
有载分接开关的结构分为复合式和组合式两种。
(1)复合式有载分援开关。
其特点是直接切换选择开关关和切换开关共为一体，分接开关油箱的油与变压器本体油隔离，在分接选择的同时完成切换操作，因
此体积较大。
由于调压是一次完成，故结构简单，造价低，动作过程简单，适
用于电流不大、电压较低的变压器，一般使用于电压分接级数较少(多为七级)
的有载调压变压器上。
(2)组合式有载分接开关。
其结构特点是由选择开关和切换开关分开组合而成，选择开关先动作，选择需要上调一级或下调一级的分接数。
由于没有切换动作。
有载分接开关测试仪基本原理有载分接开关是指能在变压器励磁或负载状态下进行操作，用以调换线圈的分接连接位置的一种装置。
根据国家电力设备预防性试验规程1997年规定，在有载分接开关生产和大修中要对有载分接开关的一系列参数进行测量。
以往通常采用光线示波器记录有载分接开关的过渡波形，通过人工分析获得各种参数。
这种方法测量困难，获得数据精确度低。
随着智能化技术的发展，已发展出测量精度高的智能化仪器。
有载分接开关的工作过程电力变压器在变压供电过程中，由于高峰低谷时用电量不同，需利用有载开关在线调换分接点，以保证负载不同时电网电压稳定。
切换过程通过过渡电阻辅助将负载电流无间断地或无显著变化地从一个分接转到另一个分接。

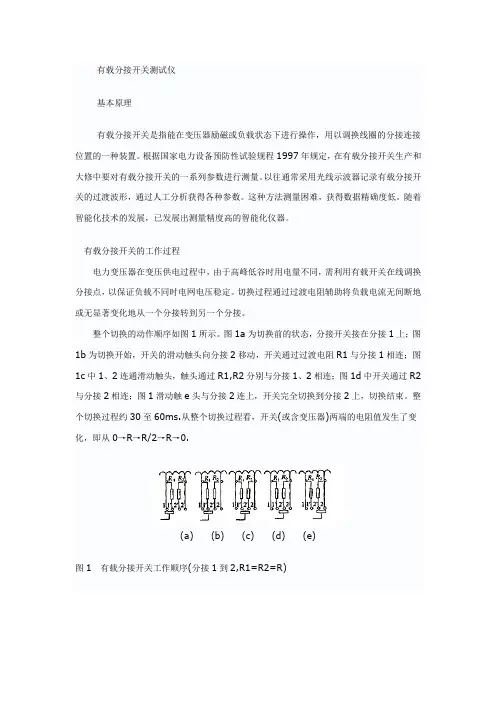

整个切换的动作顺序如图1所示。
图1a为切换前的状态，分接开关接在分接1上；图1b为切换开始，开关的滑动触头向分接2移动，开关通过过渡电阻R1与分接1相连；图1c中1、2连通滑动触头，触头通过R1,R2分别与分接1、2相连；图1d中开关通过R2与分接2相连；图1滑动触e头与分接2连上，开关完全切换到分接2上，切换结束。
整个切换过程约30至60ms.从整个切换过程看，开关(或含变压器)两端的电阻值发生了变化，即从0→R→R/2→R→0.(a)(b)(c)(d)(e)图1有载分接开关工作顺序(分接1到2,R1=R2=R)因此从电阻值的变化就能判断开关的工作过程是否正确。
图2为切换过程中某一相的过渡电阻随时间的变化曲线(R-t)，从曲线中可获得过渡时间，过渡电阻，三相同期性等参数。
图2过渡电阻波形一般技术指标1. 三相恒流源充电，充电电流：1A档：1.0±0.15A 0.5A档：0.5±0.05A2. 端口最大电压：1A档：14V±3V 0.5A档：30V±3V3. 过渡电阻最大量程：50Ω4. 过渡电阻测量范围：1A档：1Ω～10Ω0.5A档：10Ω～50Ω5. 波形记录时间长度：240ms6. 采样速率：10k7. 同期测量分辨率：0.1ms8. 使用温度：-10～40℃使用相对湿度：<85%RH9. 准确度：过渡电阻：±5%读数±0.1Ω过渡时间：±1%读数±1mS10.外形尺寸：400×338×225(mm3)11.重量：10 kg仪器接线仪器面板布置如图所示。
