(1)乙烯(C2H4) 负极: ; (2)乙烷(C2H6) 负极: ; (3)丙烷(C3H8) 负极: ; (4)丁烷(C4H10) 负极: ; (5)甲醇(CH3OH) 负极: ; (6)乙醇(C2H5OH) 负极: 。
答案:(1)C2H4+16OH--12e- 2CO32-+10H2O (2)C2H6+18OH--14e- 2CO32-+12H2O (3)C3H8+26OH--20e- 3CO32-+17H2O (4)C4H10+34OH--26e- 4CO32-+22H2O (5)CH3OH+8OH--6e- CO32-+6H2O (6)C2H5OH+16OH--12e- 2CO32-+11H2O
燃料电池
预习导引
1.燃料电池:燃料电池是使燃料与氧化剂反应直接产生电流的 一种原电池,所以燃料电池也是化学电源。它与其他电池不同,它不 是把还原剂、氧化剂全部贮存在电池内,而是在工作时,不断地从外 界输入,同时把电极反应产物不断排出电池。因此,燃料电池是名符 其实地把化学能直接转化为电能的“能量转换器”。燃料电池的正极 和负极都用多孔炭和多孔镍、铂、铁等制成。从负极连续通入氢气、 煤气、水煤气、甲烷等气体;从正极连续通入氧气或空气。电解液可 以用碱(如氢氧化钠或氢氧化钾等)把两个电极隔开。燃料电池中的 最终产物和燃烧时的产物相同。
Hale Waihona Puke (4)一般燃料电池的负极反应都是采用间接方法书写,即按上述 要求先正确写出燃料电池的总反应和正极反应,然后在电子守恒的 基础上用总反应减去正极反应即得负极反应。
2.有机物燃料电池
活动与探究 2
将铂丝插入 KOH 溶液作电极,然后向两个电极上分别通入甲烷

PEMFC——燃料电池课件

PEMFC——燃料电池课件
4）PEMFC效率一般在50％左右，极化主要在氧阴 极，因此扩散层尤其是氧电极的扩散层应是热的良 导体。
5）扩散层材料与结构应能在PEMFC工作条件下保 持
扩散层的上述功能采用石墨化的炭纸或炭布是 可以达到的，但是PEMFC扩散层要同时满足 反应气与产物水的传递，并具有高的极限电流， 则是扩散层制备过程中最难的技术问题。
下图为PEMFC的工作原理示意图。
由图可知，构成PEMFC的关键材料与部件 为电催化剂、电极(阴极与阳极)、质子交换 膜和双极板。
PEMFC中的电极反应类同于其他酸性电解质燃料电 池。阳极催化层中的氢气在催化剂作用下发生电极反 应:
阳极反应： H2 2H 2e
该电极反应产生的电子经外电路到达阴极，氢离子则 经质子交换膜到达阴极。氧气与氢离子及电子在阴极 发生反应生成水。生成的水不稀释电解质，而是通过 电极随反应尾气排出。
交指状流场是一种正在开发的新型流场。它的优 点是强迫反应气流经电极的扩散层强化扩散层的 传质能力，同时将扩散层内水及时排出。
但这种流场在确保反应气在电极各处的均匀分配 与控制反应气流经流场的压力降方面均需深入研 究，并与相应工艺开发相配合。
上述各种流场的脊部分靠电池组装力与电极 扩散层紧密接触，而沟部分为反应气流的通 道，一般沟槽部分面积与脊部分面积之比为 流场的开孔率。
对于PEMFC,由于膜为高分子聚合物,仅靠电池组的组 装力,不但电极与膜之间的接触不好,而且质子导体也无 法进入多孔气体电极的内部。为了实现电极的立体化， 需向多孔气体扩散电极内部加入质子导体（如全氟磺 酸树脂），同时为改善电极与膜的接触，将已加入全 氟磺酸树脂的阳极，隔膜（全氟磺酸膜）和已加入全 氟磺酸树脂的阴极压合在一起，形成了“三合一”组 件（MEA）

PEMFC——燃料电池课件.

PEMFC——燃料电池课件.

由图可知，构成 PEMFC 的关键材料与部件 为电催化剂、电极 ( 阴极与阳极 ) 、质子交换 膜和双极板。
PEMFC 中的电极反应类同于其他酸性电解质燃料电 池。阳极催化层中的氢气在催化剂作用下发生电极反 应: 阳极反应： H 2 2H 2e 该电极反应产生的电子经外电路到达阴极，氢离子则 经质子交换膜到达阴极。氧气与氢离子及电子在阴极 发生反应生成水。生成的水不稀释电解质，而是通过 电极随反应尾气排出。
2.电池组： 电池组的主体为MEA，双极板及相应 可兼作电流导出 板，为电池组的正极；另一端为阳单极板，也可兼作 电流导入板，为电池组的负极，与这两块导流板相邻 的是电池组端板，也称为夹板。在它上面除布有反应 气与冷却液进出通道外，周围还布置有一定数目的圆 孔，在组装电池时，圆孔内穿入螺杆，给电池组施加 一定的组装力。 若两块端板用金属(如不锈钢、铁板、超硬铝等)制作， 还需在导流板与端板之间加入由工程塑料制备的绝缘 板。
质子交换膜燃料电池
1 工作原理
质 子 交 换 膜 型 燃 料 电 池 (Proton exchange membrane fuel cells，PEMFC)以全氟磺酸型固体 聚合物为电解质，铂 / 炭或铂 - 钌 / 炭为电催化剂， 氢或净化重整气为燃料，空气或纯氧为氧化剂， 带有气体流动通道的石墨或表面改性的金属板为 双极板。 下图为PEMFC的工作原理示意图。
流场结够对 PEMFC 电池组至关重要，而且与反应 气纯度、电池系统的流程密切相关。 因此，在设计电池组结构时，需根据具体条件，如 反应气纯度、流程设计（如有无尾气回流，如有， 回流比是多少等）进行化工设计，各项参数均要达 到设计要求，并经单电池实验验证可行后方可确定。
电池组密封： 要求是按照设计的密封结构，在电池组组装力的 作用下，达到反应气、冷却液不外漏，燃料、氧 化剂和冷却液不互窜。

质子交换膜燃料电池PPT课件

质子交换膜燃料电池PPT课件

05
PEMFC性能评价与测试方 法
PEMFC性能评价指标
输出功率密度
单位面积或单位体积电池的输出 功率，反映电池的能量转换效率
。
开路电压
电池在开路状态下的电压，与电 池内部的电化学反应有关。
电流密度
单位面积电池的输出电流，影响 电池的输出功率和效率。
温度特性
电池在不同温度下的性能表现， 包括启动、运行和关机过程中的 温度变化对电池性能的影响。
笔记本电脑、手机等
PEMFC应用领域及前景
固定式电源
家庭、数据中心等
降低成本
通过研发新材料和工艺，降低 PEMFC成本
PEMFC应用领域及前景
固定式电源
家庭、数据中心等
降低成本
通过研发新材料和工艺，降低 PEMFC成本
PEMFC应用领域及前景
提高耐久性
改进电池结构和材料，提高电池寿命 和稳定性
燃料电池类型及特点
碱性燃料电池（AFC）
采用氢氧化钾溶液作为电解质，具有高效率、低污染等优点，但需要纯净的氢气和 氧气作为燃料和氧化剂，且对二氧化碳敏感。
燃料电池类型及特点
碱性燃料电池（AFC）
采用氢氧化钾溶液作为电解质，具有高效率、低污染等优点，但需要纯净的氢气和 氧气作为燃料和氧化剂，且对二氧化碳敏感。
01
燃料电池概述
01
燃料电池概述
燃料电池定义与原理
燃料电池定义
燃料电池是一种将燃料和氧化剂的化学能直接转换成电能的发电装置。其基本原理是电解水的逆过程，通过向燃 料电池堆输入氢气和氧气（或空气），在催化剂的作用下，经过电化学反应生成水并对外输出电能。
燃料电池工作原理
燃料电池的核心部件是质子交换膜，它只允许质子通过而阻止电子和气体通过。在阳极，氢气在催化剂的作用下 分解成质子和电子，质子通过质子交换膜传递到阴极，而电子则通过外电路传递到阴极，形成电流。在阴极，氧 气与质子和电子结合生成水。

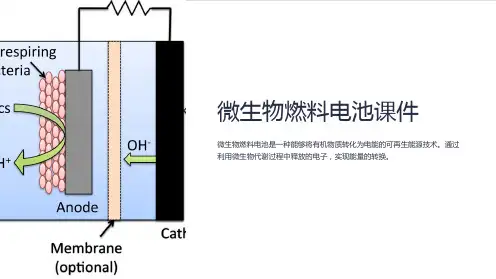

微生物燃料电池课件

微生物燃料电池课件

2 污水处理
微生物燃料电池可以同时 处理废水和产生电能，实 现高效的污水处理。
3 远程地区供电
微生物燃料电池可以在没 有外部电源的情况下，为 远程地区提供可靠的电力。
微生物燃料电池的优势
可持续性
微生物燃料电池利用有机废料 等资源，具有可持续性和循环 利用的特点。
低排放
与传统能源相比，微生物燃料 电池几乎没有排放有害气体和 污染物。
微生物燃料电池课件
微生物燃料电池是一种能够将有机物质转化为电能的可再生能源技术。通过 利用微生物代谢过程中释放的电子，实现能量的转换。
微生物燃料电池的定义
微生物燃料电池是一种利用微生物来转化有机物质为电能的装置，将化学能 转化为电能的可再生能源技术。
微生物燃料电池的原理
• 微生物通过代谢过程将有机物质氧化，产生电子。 • 电子在电极表面传导，形成电子流。 • 电子流通过外部电路，驱动电子器件工作。 • 电子最终在电极上与氧气还原，完成电化学反应。
灵活性
微生物燃料电池可以适应不同 的环境和能源需求，具有较高 的出能量 微生物选择 系统可靠性
目前微生物燃料电池的输出能量相对较低，需要 进一步提高效率。
不同的微生物对于废料的降解能力和电子转化效 率有所差异，需要筛选合适的微生物。
微生物燃料电池需要保证长期稳定运行，提高系 统的可靠性和实用性。
微生物燃料电池的组成部分
生物阳极
这是一个支持微生物生长和 氧化过程的电极，通常由碳 材料制成。
电解质
电解质用于隔离阳极和阴极， 同时允许离子的传输。
阴极
阴极是电化学反应的场所， 它与阳极连接形成电子流。
微生物燃料电池的应用
1 可再生能源
微生物燃料电池可以将有 机废料转化为电能，提供 可再生的能源。

《燃料电池》课件

《燃料电池》课件
《燃料电池》PPT课件
这是《燃料电池》PPT课件，通过本课件，你将了解燃料电池的定义、工作原 理、构成、应用以及未来发展和趋势。让我们一起探索这个令人兴奋的领域 吧！
什么是燃料电池
燃料电池的定义
燃料电池是一种将化学能直接 转化为电能的装置，通过电化 学反应实现电能的产生。
燃料电池的工作原理
燃料电池通过氧化还原反应将 燃料（如氢气）和氧气在电解 质中进行电化学反应，产生电 能。
燃料电池的优缺点
燃料电池具有高效能源转化、环 保、低噪音等优点，但成本和氢 气供应等问题仍需解决。
燃料电池的应用
1
燃料电池在交通运输领域的应用
燃料电池汽车逐渐成为替代传统燃油汽车的绿色交通选择，减少尾气排放。
2
燃料电池在能源领域的应用
燃料电池可以作为一种清洁的能源来源，在无电网的地区提供电力供应。
3
燃料电池在军事领域的应用
燃料电池系统可以为军事设备提供可靠的能源支持，降低依赖传统燃油的风险。
燃料电池的未来发展与趋势
燃料电池技术的发展历程
燃料电池技术经过多年的研发和改 进，取得了巨大继续朝着高效、便携、 可再生能源和可持续发展的方向发 展。
燃料电池未来的应用前景
燃料电池有望在交通运输、能源供 应等领域发挥更大的作用，推动可 持续发展。
感谢阅读
通过本《燃料电池》PPT课件，希望您对燃料电池有了更深入的了解。谢谢！
燃料电池种类介绍
常见的燃料电池类型有聚合物 电解质燃料电池（PEMFC）、 固体氧化物燃料电池（SOFC） 等。
燃料电池的构成
燃料电池的主要组成 部分
燃料电池由氢气供应系统、氧气 供应系统、电解质、电极和电流 收集系统等组成。

燃料电池(课件)

燃料电池(课件)

得失电子数目的求算
燃料分子失电子的数目，可根据整体化合价变化情况 进行求算，也可以直接根据分子所含的原子数目进行 计算。1mol的CxHyOz失去电子的数目为4x+y－ 2z(碳四氢一氧减二)。我们可以计算，每个C₃H₈失电 子数为4×3+1×8＝20，每个C₂H₅OH分子失电子数 为4×2+1×6－2＝12。
电解质为固体电解质 （如固体氧化锆—氧 化钇）O2＋4e-=2O2-。
燃料电池负极反应式的书写
产物判断规则
一般来说，负极反应物一般为燃料，常常含有碳元素和 氢元素，有时也含有氧元素。在酸性溶液(如硫酸溶液) 下，负极燃料失电子，C元素变为+4价，转化为CO₂； H元素转化为H⁺，氧元素结合H⁺转化为水。在碱性溶 液(如氢氧化钠溶液)下，负极燃料失电子，C元素转化 为碳酸根离子，+1价的氢元素不能在碱性条件下以离 子形态稳定存在，结合OHˉ生成水，氧元素变成氢氧根 离子或者水。
