《高电压工程》(专)习题一二三解读

《高电压工程》习题答案第一章1. 解释绝缘电阻、吸收比、泄漏电流、tan δ的基本概念。

为什么可以用这些参数表征绝缘介质的特性?绝缘电阻：电介质的电阻率很大，只有很小的泄漏电流（一般以μA 计）流过电介质，对应的电阻很大，称为绝缘电阻。

绝缘电阻是电气设备和电气线路最基本的绝缘指标。

绝缘电阻值的大小常能灵敏的反映绝缘情况，能有效地发现设备局部或整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。

吸收比：吸收比K 定义为加上直流电压后60s 与15s 时的绝缘电阻值之比。

即ss R R K 1560=。

若绝缘良好，比值相差较大；若绝缘裂化、受潮或有缺陷，比值接近于1，因此绝缘实验中可以根据吸收比K 的大小来判断绝缘性能的好坏。

泄漏电流：流过电介质绝缘电阻的纯阻性电流，不随时间变化，称为泄漏电流。

泄漏电流实际上就是电气线路或设备在没有故障和施加电压的作用下，流经绝缘部分的电流，因此，它是衡量电器绝缘性好坏的重要标志之一。

tan δ ：介质损耗因数是在交流电压作用下，电介质中电流的有功分量与无功分量的比值。

即CR I I =δtan 。

tan δ是反映绝缘介质损耗大小的特征参数。

2. 为什么一些电容量较大的设备如电容器、电力电缆等经过直流高压实验后，要用接地棒将其两极间短路放电长达5-10min?因为容型设备的储存电荷较多，放电实质是一个RC电路，等效的公式为U（1-e T），其中时间常数T=R*C ，电容越大，放电的时间越长。

为了操作安全以及不影响下一次试验结果，因此要求电容要充分放电至安全程度，时间长达5-10min。

3. 试比较气体、液体、固体电介质的击穿场强大小及绝缘恢复特性。

固体电介质击穿场强最大，液体电介质次之，气体电介质最小；气体电介质和液体电介质属于自恢复绝缘，固体电介质属于非自恢复绝缘。

4. 何谓电介质的吸收现象?用电介质极化、电导过程的等值电路说明出现此现象的原因。

为什么可以说绝缘电阻是电介质上所加直流电压与流过电介质的稳定体积泄漏电流之比?（1）一固体电介质加上直流电压U，如图1-1a所示观察开关S1合上之后流过介质电流i的变化情况。

1.1以空气作为绝缘的优缺点如何？答:优点：空气从大气中取得，制取方便，廉价，简易，对轴密时要求不高.缺点：空气比重较大，摩擦损失大，导热散热能力差。

空气污染大，易使绝缘物脏污，且空气是助燃物当仿生电流时，易烧毁绝缘，电晕放电时有臭氧生成,对绝缘有破坏作用。

1.2为什么碰撞电离主要是由电子而不是离子引起？答：由于电子质量极小，在和气体分子发生弹性碰撞时,几乎不损失动能，从而在电场中继续积累动能，此外，一旦和分子碰撞，无论电离与否均将损失动能，和电子相比，离子积累足够造成碰撞电离能量的可能性很小1。

5负离子怎样形成,对气体放电有何作用？答:在气体放电过程中，有时电子和气体分子碰撞，非但没有电离出新电子,碰撞电子反而别分子吸附形成了负离子，离子的电离能力不如电子，电子为分子俘获而形成负离子后电离能力大减，因此在气体放电过程中，负离子的形成起着阻碍放电的作用。

1。

7非自持放电和自持放电主要差别是什么？答：非自持放电必须要有光照，且外施电压要小于击穿电压,自持放电的外施电压要大于击穿电压，且不需要光照条件1。

13电晕会产生哪些效应，工程上常用哪些防晕措施？答：电晕放电时能够听到嘶嘶声，还可以看到导线周围有紫色晕光，会产生热效应,放出电流，也会产生化学反应,造成臭氧。

工程上常用消除电晕的方法是改进电极的形状，增大电极的曲率半径。

1。

14比较长间隙放电击穿过程与短间隙放电放电击穿过程各有什么主要特点？答：长时间放电分为先导放电和主放电两个阶段，在先导放电阶段中包括电子崩和流注的形成和发展过程，短间隙的放电没有先导放电阶段，只分为电子崩流注和主放电阶段。

2。

1雷电放电可分为那几个主要阶段？答：主要分为先导放电过程，主放电过程，余光放电过程. 2。

4气息常见伏秒特性是怎样制定的？如何应用伏秒特性? 答：制定的前提条件是①同一间隙②同一波形电压③上升电压幅值。

当电压较低时击穿发生在波尾，取击穿时刻t1作垂线与此时峰值电压横轴的交点为1，当电压升高时，击穿也发生在峰值，取击穿时刻的值t2作垂线与此时峰值电压横轴的交点为2，当电压进一步升高时，击穿发生在波前，取此时击穿时刻t3作垂线与击穿电压交点为3,连接123如图：应用：伏秒特性对于比较不同设备绝缘的冲击击穿特性有重要意义，如果一个电压同时作用于两个并联气隙s1和s2上,若某一个气隙先击穿了，则电压被短接截断，另一个气隙就不会击穿。

1《高电压技术》习题解答第一章1—1 气体中带电质点是通过游离过程产生的。

游离是中性原子获得足够的能量气体中带电质点是通过游离过程产生的。

游离是中性原子获得足够的能量气体中带电质点是通过游离过程产生的。

游离是中性原子获得足够的能量((称游离能称游离能))后成为正、负带电粒子的过程。

根据游离能形式的不同，气体中带电质点的产生有四种不同方式：1.1.碰撞游离方式碰撞游离方式碰撞游离方式 在这种方式下，游离能为与中性原子在这种方式下，游离能为与中性原子在这种方式下，游离能为与中性原子((分子分子))碰撞瞬时带电粒子所具有的动能。

虽然正、负带电粒子都有可能与中性原子正、负带电粒子都有可能与中性原子((分子分子))发生碰撞，但引起气体发生碰撞游离而产生正、负带电质点的主要是自由电子而不是正、负离子。

2.光游离方式光游离方式 在这种方式下，游离能为光能。

由于游离能需达到一定的数值，因此引起光游离的光在这种方式下，游离能为光能。

由于游离能需达到一定的数值，因此引起光游离的光主要是各种高能射线而非可见光。

3.热游离方式热游离方式 在这种方式下，游离能为气体分子的内能。

由于内能与绝对温度成正比，因此只有温在这种方式下，游离能为气体分子的内能。

由于内能与绝对温度成正比，因此只有温度足够高时才能引起热游离。

4.金属表面游离方式金属表面游离方式 严格地讲，应称为金属电极表面逸出电子，因这种游离的结果在气体中只得到严格地讲，应称为金属电极表面逸出电子，因这种游离的结果在气体中只得到带负电的自由电子。

使电子从金属电极表面逸出的能量可以是各种形式的能。

气体中带电质点消失的方式有三种：1.扩散 带电质点从浓度大的区域向浓度小的区域运动而造成原区域中带电质点的消失，扩散是一种自然规律。

2.复合 复合是正、负带电质点相互结合后成为中性原子复合是正、负带电质点相互结合后成为中性原子((分子分子))的过程。

复合是游离的逆过程，因此在复合过程中要释放能量，一般为光能。

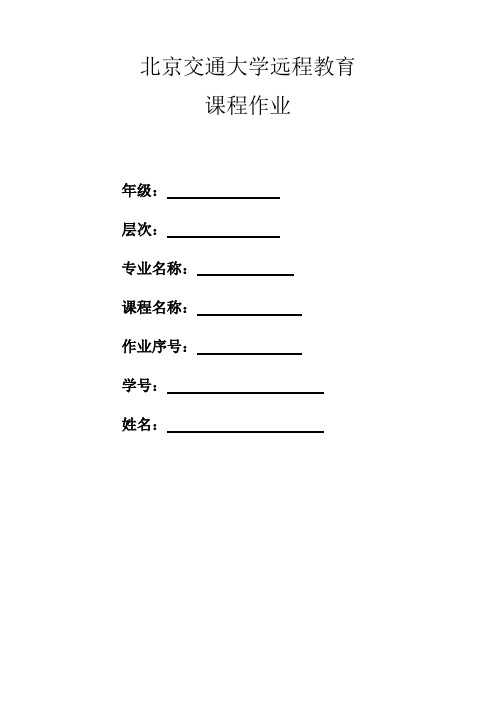

北京交通大学远程教育课程作业年级：层次：专业名称：课程名称：作业序号：学号：姓名：作业说明：1、请下载后对照网络学习资源、光盘、学习导航内的导学、教材等资料学习；有问题在在线答疑处提问；2、请一定按个人工作室内的本学期教学安排时间段按时提交作业，晚交、不交会影响平时成绩；需要提交的作业内容请查看下载作业处的说明；3、提交作业后，请及时查看我给你的评语及成绩，有疑义请在课程工作室内的在线答疑部分提问；需要重新上传时一定留言，我给你删除原作业后才能上传；4、作业完成提交时请添加附件提交，并且将作业附件正确命名为学号课程名称作业次数。

《高电压工程》习题一一、选择题：（2-1-2）1、流注理论未考虑的现象。

A．碰撞游离B．表面游离C．光游离 D．电荷畸变电场（2-1-2）2、先导通道的形成是以的出现为特征。

A．碰撞游离B．表面游离 C．热游离D．光游离（2-1-3）3、电晕放电是一种。

A．自持放电 B．非自持放电 C．电弧放电 D．均匀场中放电（2-2-1）4、气体内的各种粒子因高温而动能增加，发生相互碰撞而产生游离的形式称为。

A. 碰撞游离B. 光游离C. 热游离D. 表面游离（2-2-3）5、以下哪个不是发生污闪最危险的气象条件？A. 大雾B. 毛毛雨C. 凝露D. 大雨气体具有较高绝缘强度的主要原因之一是。

（2-2-4）6、SF6A．无色无味性B．不燃性C．无腐蚀性D．电负性（2-2-5）7、冲击系数是放电电压与静态放电电压之比。

A．25% B．50% C．75% D．100%（2-2-5）8、在高气压下，气隙的击穿电压和电极表面有很大关系A．粗糙度 B．面积 C．电场分布D．形状（2-1-1）9、雷电流具有冲击波形的特点：。

A．缓慢上升，平缓下降 B．缓慢上升，快速下降C．迅速上升，平缓下降D．迅速上升，快速下降（2-1-2）10、在极不均匀电场中，正极性击穿电压比负极性击穿电压。

A．小 B．大 C．相等 D．不确定（2-1-4）11、下面的选项中，非破坏性试验包括，破坏性实验包括。

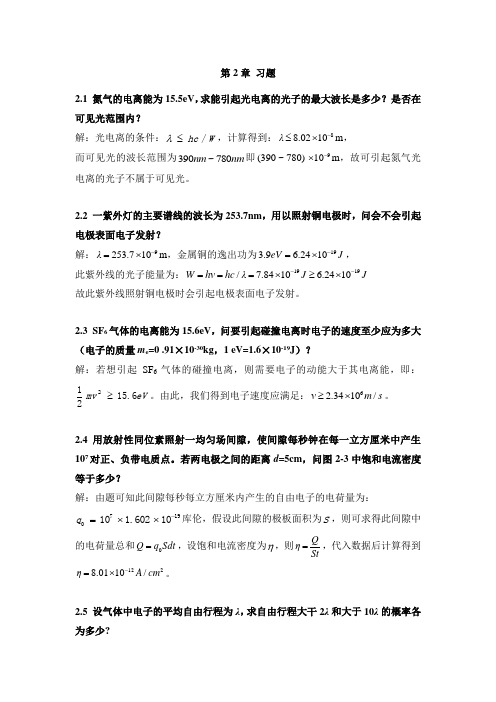

第2章 习题2.1 氮气的电离能为15.5eV ，求能引起光电离的光子的最大波长是多少？是否在可见光范围内？解：光电离的条件：W hc /≤λ，计算得到：88.0210λ-≤⨯m ，而可见光的波长范围为390~780nm nm 即(390~780)910-⨯m ，故可引起氮气光电离的光子不属于可见光。

2.2 一紫外灯的主要谱线的波长为253.7nm ，用以照射铜电极时，问会不会引起电极表面电子发射？解：9253.710λ-=⨯m ，金属铜的逸出功为193.9 6.2410eV J -=⨯，此紫外线的光子能量为：1919/7.8410 6.2410W h νhc λJ J --===⨯≥⨯故此紫外线照射铜电极时会引起电极表面电子发射。

2.3 SF 6气体的电离能为15.6eV ，问要引起碰撞电离时电子的速度至少应为多大（电子的质量m e =0 .91×10-30kg ，1 eV=1.6×10-19J ）？解：若想引起SF 6气体的碰撞电离，则需要电子的动能大于其电离能，即：eV mv 6.15212≥。

由此，我们得到电子速度应满足：62.3410/νm s ≥⨯。

2.4 用放射性同位素照射一均匀场间隙，使间隙每秒钟在每一立方厘米中产生107对正、负带电质点。

若两电极之间的距离d =5cm ，问图2-3中饱和电流密度等于多少？解：由题可知此间隙每秒每立方厘米内产生的自由电子的电荷量为：-=⨯⨯719010 1.60210q 库伦，假设此间隙的极板面积为S ，则可求得此间隙中的电荷量总和0=Q q Sdt ，设饱和电流密度为η，则=Q ηSt，代入数据后计算得到1228.0110/ηA cm -=⨯。

2.5 设气体中电子的平均自由行程为λ，求自由行程大干2λ和大于10λ的概率各为多少?解：根据公式：0n n =/-x λe 说明自由行程的分布规律，对于一个电子来说，λ/x e -表示自由行程大于x 的概率。

第一章 气体放电的基本物理过程一、选择题1) 流注理论未考虑 B 的现象。

A ．碰撞游离B ．表面游离C ．光游离D ．电荷畸变电场2) 先导通道的形成是以 C 的出现为特征。

A ．碰撞游离B ．表面游离C ．热游离D ．光游离3) 电晕放电是一种 A 。

A ．自持放电B ．非自持放电C ．电弧放电D ．均匀场中放电4) 气体内的各种粒子因高温而动能增加，发生相互碰撞而产生游离的形式称为 C 。

A.碰撞游离B.光游离C.热游离D.表面游离5) ___ B ___型绝缘子具有损坏后“自爆”的特性。

A.电工陶瓷B.钢化玻璃C.硅橡胶D.乙丙橡胶6) 以下哪个不是发生污闪最危险的气象条件？DA.大雾B.毛毛雨C.凝露D.大雨7) 污秽等级II 的污湿特征：大气中等污染地区，轻盐碱和炉烟污秽地区，离海岸盐场3km~10km地区，在污闪季节中潮湿多雾但雨量较少，其线路盐密为 C 2/cm mg 。

A .≤0.03 B.>0.03~0.06 C.>0.06~0.10 D.>0.10~0.25 8) 以下哪种材料具有憎水性？AA . 硅橡胶 B.电瓷 C. 玻璃 D 金属二、填空题9)气体放电的主要形式：辉光放电、 电晕放电、 刷状放电、 火花放电、 电弧放电 。

10)根据巴申定律，在某一PS 值下，击穿电压存在 极小（最低） 值。

11)在极不均匀电场中，空气湿度增加，空气间隙击穿电压 提高 。

12)流注理论认为，碰撞游离和 光电离 是形成自持放电的主要因素。

13)工程实际中，常用棒－板或 棒－棒 电极结构研究极不均匀电场下的击穿特性。

14)气体中带电质子的消失有 扩散 、复合、附着效应等几种形式15)对支持绝缘子，加均压环能提高闪络电压的原因是 改善(电极附近)电场分布 。

16)沿面放电就是沿着 固体介质 表面气体中发生的放电。

17)标准参考大气条件为：温度C t 200 ，压力 0b 101.3 kPa ，绝对湿度30/11m g h18)越易吸湿的固体，沿面闪络电压就越__低____19)等值盐密法是把绝缘子表面的污秽密度按照其导电性转化为单位面积上____NaCl ______含量的一种方法20)常规的防污闪措施有： 增加 爬距，加强清扫，采用硅油、地蜡等涂料三、计算问答题21) 简要论述汤逊放电理论。

1-2简要论述汤逊放电理论。

答: 设外界光电离因素在阴极表面产生了一个自由电子，此电子到达阳极表面时由于α过程，电子总数增至d e α个。

假设每次电离撞出一个正离子，故电极空间共有（d e α－1）个正离子。

这些正离子在电场作用下向阴极运动，并撞击阴极．按照系数γ的定义，此（d e α－1）个正离子在到达阴极表面时可撞出γ（d e α－1）个新电子，则(d e α-1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的电子，则放电达到自持放电。

即汤逊理论的自持放电条件可表达为r(d eα-1)=1或γde α＝1。

1-3为什么棒－板间隙中棒为正极性时电晕起始电压比负极性时略高？答:（1）当棒具有正极性时，间隙中出现的电子向棒运动，进入强电场区，开始引起电离现象而形成电子崩。

随着电压的逐渐上升，到放电达到自持、爆发电晕之前，在间隙中形成相当多的电子崩。

当电子崩达到棒极后，其中的电子就进入棒极，而正离子仍留在空间，相对来说缓慢地向板极移动。

于是在棒极附近，积聚起正空间电荷，从而减少了紧贴棒极附近的电场，而略为加强了外部空间的电场。

这样，棒极附近的电场被削弱，难以造成流柱，这就使得自持放电也即电晕放电难以形成。

（2）当棒具有负极性时，阴极表面形成的电子立即进入强电场区，造成电子崩。

当电子崩中的电子离开强电场区后，电子就不再能引起电离，而以越来越慢的速度向阳极运动。

一部份电子直接消失于阳极，其余的可为氧原子所吸附形成负离子。

电子崩中的正离子逐渐向棒极运动而消失于棒极，但由于其运动速度较慢，所以在棒极附近总是存在着正空间电荷。

结果在棒极附近出现了比较集中的正空间电荷，而在其后则是非常分散的负空间电荷。

负空间电荷由于浓度小，对外电场的影响不大，而正空间电荷将使电场畸变。

棒极附近的电场得到增强，因而自持放电条件易于得到满足、易于转入流柱而形成电晕放电。

1-5操作冲击放电电压的特点是什么？答：操作冲击放电电压的特点：（1）U 形曲线，其击穿电压与波前时间有关而与波尾时间无关；（2）极性效应，正极性操作冲击的50％击穿电压都比负极性的低；（3）饱和现象；（4）分散性大；（5）邻近效应，接地物体靠近放电间隙会显著降低正极性击穿电压。

第一章作业■ 解释下列术语(1)气体屮的自持放电；(2)电负性气体；(3)放电时延；(4) 50%冲击放电电压；(5)爬电比距。

答：(1)气体中的自持放电：当外加电场足够强时，即使除左•外界电离因子，气体中的放电仍然能够维持的现象；(2)电负性气体：电子与某些气体分子碰撞时易于产生负离子，这样的气体分子组成的气体称为电负性气体；(3)放电时延：能引起电了崩并最终导致间隙击穿的电了称为有效电子，从电压上升到静态击穿电压开始到出现第一个有效电子所需的时间称为统计时延，出现有效电子到间隙击穿所需的时间称为放电形成时延，二者之和称为放电时延；(4)50%冲击放电电压:使间隙击穿概率为50%的冲击电压，也称为50%冲击击穿电压；(5)爬电比距：爬电距离指两电极间的沿而最短距离，其与所加电压的比值称为爬电比距，表示外绝缘的绝缘水平，单位cm/kV°J■1-2汤逊理论与流注理论对气体放电过程和口持放电条件的观点有何不同？这两种理论各适用于何种场合？答：汤逊理论认为电了碰撞电离是气体放电的主要原因，二次电子来源于正离了撞击阴极使阴极表面逸出电子，逸岀电了是维持气休放电的必雯条件。

所逸出的电子能否接替起始电子的作川是自持放电的判据。

流汴理论认为形成流注的必要条件是电了崩发展到足够的程度后，电子崩中的空间电荷足以使原电场明显畸，流注理论认为二次电子的主要来源是空间的光电离。

汤逊理论的适川范围是短间隙、低气压气隙的放电；流注理论适用于高气压、长间隙电场气隙放电。

在一极间距离为1cm的均匀电场电场气隙屮，电子碰撞电离系数a =11cm-1o 今有一初始电子从阴极表而出发，求到达阳极的电子崩中的电子数冃。

解：到达阳极的电子崩屮的电子数忖为n(l— e(xd =e}M =59874答：到达阳极的电子崩屮的电子数冃为59874个。

1・5近似估算标准大气条件卜•半径分别为1cm和1mm的光滑导线的电晕起始场强。

解：对半径为1cm的导线(03、£ =30/7^ l + -y= =30xlxlx I 后丿对半径为1mm的导线( 03 'E =30xlxlx 1+• ‘ •=5&5(kV/cm)答：半径1cm导线起晕场强为39kV/cm,半径1mm Y线起晕场强为58.5kV/cm1-10简述绝缘污闪的发展机理和防止对策。

第1章 气体的绝缘特性与介质的电气强度1-1气体放电过程中产生带电质点最重要的方式是什么，为什么？ 答: 碰撞电离是气体放电过程中产生带电质点最重要的方式。

这是因为电子体积小，其自由行程(两次碰撞间质点经过的距离)比离子大得多，所以在电场中获得的动能比离子大得多。

其次．由于电子的质量远小于原子或分子，因此当电子的动能不足以使中性质点电离时，电子会遭到弹射而几乎不损失其动能；而离子因其质量与被碰撞的中性质点相近，每次碰撞都会使其速度减小，影响其动能的积累。

1-2简要论述汤逊放电理论。

答: 设外界光电离因素在阴极表面产生了一个自由电子，此电子到达阳极表面时由于α过程，电子总数增至de α个。

假设每次电离撞出一个正离子，故电极空间共有（de α－1）个正离子。

这些正离子在电场作用下向阴极运动，并撞击阴极．按照系数γ的定义，此（deα－1）个正离子在到达阴极表面时可撞出γ（de α－1）个新电子，则(deα-1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的电子，则放电达到自持放电。

即汤逊理论的自持放电条件可表达为r(deα-1)=1或γd e α＝1。

1-3为什么棒－板间隙中棒为正极性时电晕起始电压比负极性时略高？答:（1）当棒具有正极性时，间隙中出现的电子向棒运动，进入强电场区，开始引起电离现象而形成电子崩。

随着电压的逐渐上升，到放电达到自持、爆发电晕之前，在间隙中形成相当多的电子崩。

当电子崩达到棒极后，其中的电子就进入棒极，而正离子仍留在空间，相对来说缓慢地向板极移动。

于是在棒极附近，积聚起正空间电荷，从而减少了紧贴棒极附近的电场，而略为加强了外部空间的电场。

这样，棒极附近的电场被削弱，难以造成流柱，这就使得自持放电也即电晕放电难以形成。

（2）当棒具有负极性时，阴极表面形成的电子立即进入强电场区，造成电子崩。

当电子崩中的电子离开强电场区后，电子就不再能引起电离，而以越来越慢的速度向阳极运动。
