(完整版)变音信号产生电路的设计

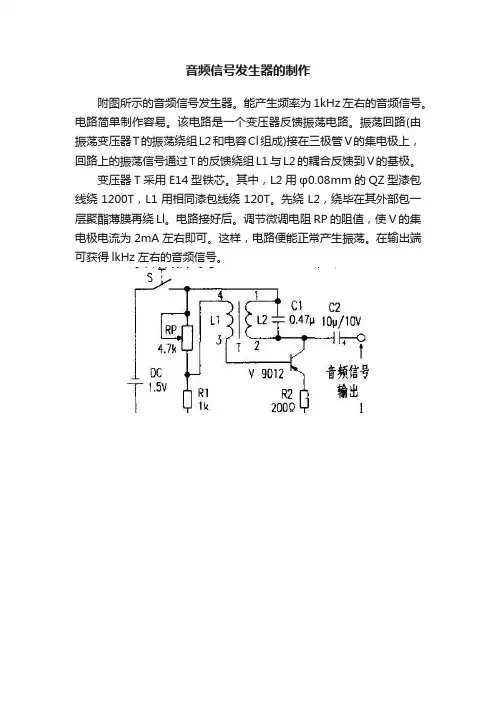

音频信号发生器的制作
附图所示的音频信号发生器。

能产生频率为1kHz左右的音频信号。

电路简单制作容易。

该电路是一个变压器反馈振荡电路。

振荡回路(由振荡变压器T的振荡绕组L2和电容Cl组成)接在三极管V的集电极上，回路上的振荡信号通过T的反馈绕组L1与L2的耦合反馈到V的基极。

变压器T采用E14型铁芯。

其中，L2用φ0.08mm的QZ型漆包线绕1200T，L1用相同漆包线绕120T。

先绕L2，绕毕在其外部包一层聚酯薄膜再绕Ll。

电路接好后。

调节微调电阻RP的阻值，使V的集电极电流为2mA左右即可。

这样，电路便能正常产生振荡。

在输出端可获得lkHz左右的音频信号。

任务名称：语音信号变声算法设计与实现1. 引言语音信号变声是指通过特定的算法和处理技术，使人的声音在音调、音色和语音特征等方面产生变化。

这项技术被广泛应用于语音合成、音乐制作、在线游戏语音聊天等领域。

本文将介绍语音信号变声的算法设计与实现。

2. 变声算法原理语音信号变声的基本原理是对原始音频信号进行时间拉伸、频率映射和频率变换等处理，以改变音调和音色。

以下是几种常见的变声算法原理：2.1 时间拉伸时间拉伸是指将音频信号的声音延长或缩短，从而改变声音的速度和音调。

常见的时间拉伸算法有“相位锁定变频”和“时间弯曲”等。

2.2 频率映射频率映射是将音频信号中的频率进行映射，通过改变频率的比例来改变音调。

常见的频率映射方法有线性映射和非线性映射等。

2.3 频率变换频率变换是将音频信号的频谱进行变换，从而改变音色和声音的特征。

常见的频率变换方法有傅里叶变换、小波变换和脉冲响应滤波等。

3. 变声算法设计与实现3.1 数据预处理在进行变声算法设计与实现之前，需要对原始音频信号进行预处理。

常见的预处理步骤包括降噪、增益调整和声音分割等，以提高算法的鲁棒性和可靠性。

3.2 时间拉伸算法设计与实现时间拉伸算法可以通过改变音频信号的采样率或调整采样点的间隔来实现。

常见的时间拉伸算法包括“相位锁定变频”和“时间弯曲”。

•相位锁定变频算法可以将音频信号的相位进行调整，从而实现时间拉伸。

这种算法可以保持原始音频信号的音色，但可能会引入一定的噪声。

•时间弯曲算法可以通过改变音频信号的采样点间隔，实现时间拉伸或压缩。

这种算法可以准确地改变音频信号的时长和音调，但可能会改变原始音频信号的音色。

3.3 频率映射算法设计与实现频率映射算法可以通过改变音频信号的频率比例来改变音调。

常见的频率映射算法包括线性映射和非线性映射。

•线性映射算法可以通过改变音频信号的采样率来实现频率映射。

这种算法简单易用，但可能会导致音频信号的失真和噪声增加。

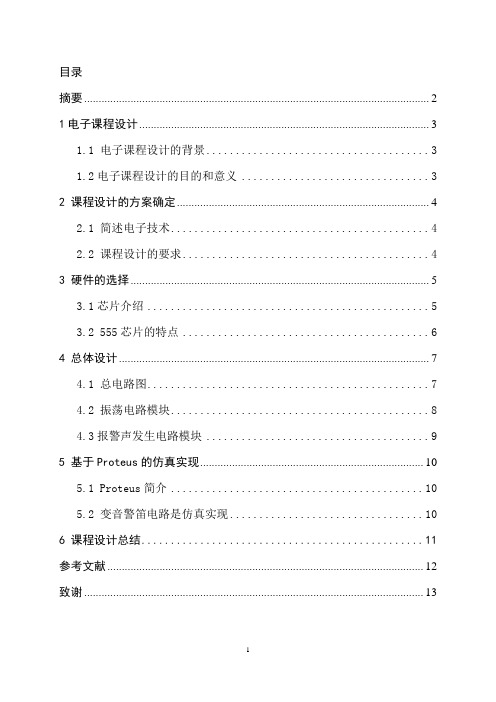

目录摘要 (2)1电子课程设计 (3)1.1 电子课程设计的背景 (3)1.2电子课程设计的目的和意义 (3)2 课程设计的方案确定 (4)2.1 简述电子技术 (4)2.2 课程设计的要求 (4)3 硬件的选择 (5)3.1芯片介绍 (5)3.2 555芯片的特点 (6)4 总体设计 (7)4.1 总电路图 (7)4.2 振荡电路模块 (8)4.3报警声发生电路模块 (9)5 基于Proteus的仿真实现 (10)5.1 Proteus简介 (10)5.2 变音警笛电路是仿真实现 (10)6 课程设计总结 (11)参考文献 (12)致谢 (13)摘要本课程设计是由555时基集成电路组成的多谐振荡器。

这种电路主要由声控放大电路、单稳态触发器电路、报警电路组成，设计利用压电陶瓷片作为声传感器获得信号并将其转换为电压信号，经场效应管放大后触发单稳态触发器和多谐振荡器,输出电压驱动蜂鸣器工作，同达到变音的效果。

本次课程设计主要分为三个部分，即：555芯片的认识；设计硬件电路；基于Proteus 的系统仿。

关键字；555芯片；蜂鸣器。

1电子课程设计1.1 电子课程设计的背景近年来，随着改革开放的深入发展，电子电器的飞速发展.人民的生活水平有了很大提高。

各种高档家电产品和贵重物品为许多家庭所拥有。

然而一些不法分子也是越来越多。

这点就是看到了大部分人防盗意识还不够强.造成偷盗现象屡见不鲜。

因此，越来越多的居民家庭对财产安全问题十分担忧。

报警器这时正为人们解决了不少问题.但是市场上的报警器大部分都是用于一些大公司财政机构。

价格高昂,一般人们难以接受。

如果再设计和生产一种价廉、性能灵敏可靠的防盗报警器，必将在防盗和保证财产安全方面发挥更加有效的作用。

由于声控报警器体积小，灵敏度高具有很强的隐蔽性和保密性，因此在防盗、警戒等安保装置中得到了广泛的应用。

本课程主要介绍了简易的声控报警器的电路设计和电路板的制作。

以此电路为依据只需更换相应的报警显示元件即可改装成不同类型的报警器，如红外报警器, 红外线声先报警器等。

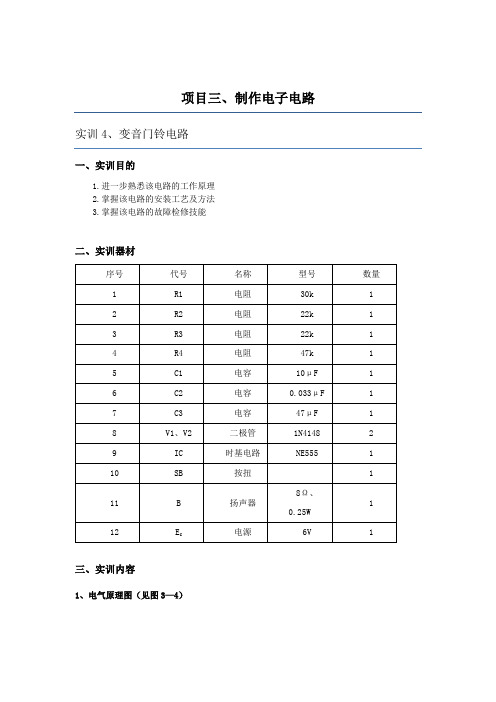

项目三、制作电子电路实训4、变音门铃电路一、实训目的1.进一步熟悉该电路的工作原理2.掌握该电路的安装工艺及方法3.掌握该电路的故障检修技能二、实训器材序号代号名称型号数量1 R1 电阻30k 12 R2 电阻22k 13 R3 电阻22k 14 R4 电阻47k 15 C1 电容10μF 16 C2 电容0.033μF 17 C3 电容47μF 18 V1、V2 二极管1N4148 29 IC 时基电路NE555 110 SB 按扭 18Ω、111 B 扬声器0.25W12 E C电源6V 1三、实训内容1、电气原理图（见图3—4）图3—4 变音门铃电路图2、电路原理分析如图3—4所示，该图是用NE555集成电路接成的多谐振荡器电路图。

当按下按钮SB 后，电源经V2对C1充电。

当集成块④脚（复位端）电压大于1V时，电路振荡，扬声器中发出“叮”声。

松开按钮SB，C1电容储存的电能经R4电阻放电，此刻集成块④脚继续维持高电平而保持振荡，但这时因R1电阻也接人振荡电路，振荡频率变低，使扬声器发出“咚”声。

当 C1电容器上的电能释放一定时间后，集成块④脚电压低于1V，此时电路将停止振荡。

再按一次按钮，电路将重复上述过程。

3、安装工艺步骤（1）根据元件明细表配齐元器件并检查元器件。

（2）清除空心铆钉板上及元件引脚上的氧化层，并上锡。

（3）平面布置，考虑好连线的方向，避免交叉。

（4）焊接并连线。

（5）检查有否漏焊，虚焊，错焊等。

（6）无误后通知指导老师并通电测试。

（7）完成实验，实训报告。

（8）整理工作位并进行复习。

4、调试（1）装配、调试与检测。

按图细心装配，经检查无误后，方可将集成电路的8脚与电源相连。

按下SB并调整R2、R3、C2的数值可改变声音的频率，C2越小频率越高。

断开SB 调整R1电阻的阻值，使扬声器中发出“咚”声。

由于电路中C1、R4放电时间的长短决定了断开SB后余音的长短，可调整C1、R4的数值，一般余音不宜过长。

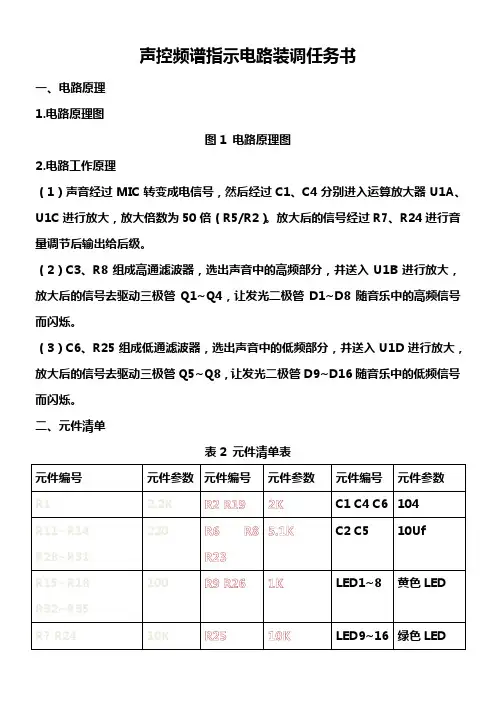

声控频谱指示电路装调任务书一、电路原理1.电路原理图图1 电路原理图2。

电路工作原理（1）声音经过MIC转变成电信号，然后经过C1、C4分别进入运算放大器U1A、U1C 进行放大，放大倍数为50倍(R5/R2）。

放大后的信号经过R7、R24进行音量调节后输出给后级。

（2)C3、R8组成高通滤波器，选出声音中的高频部分，并送入U1B进行放大,放大后的信号去驱动三极管Q1~Q4，让发光二极管D1～D8随音乐中的高频信号而闪烁。

（3)C6、R25组成低通滤波器,选出声音中的低频部分，并送入U1D进行放大，放大后的信号去驱动三极管Q5~Q8,让发光二极管D9～D16随音乐中的低频信号而闪烁.二、元件清单表2 元件清单表三、元件测试表3元件测试表四、PCB设计及焊接1.元件排布及PCB走线设计图2跳线排布(先安装红色跳线部分)图3 整体电路分布及走线（部分跳线倍遮挡）2.实物焊接效果图图4先焊接跳线部分图5实物焊接效果图五、电路测试1。

在电路电源输入端输入直流6V.2。

缓慢调节电位器R7、R24，使有声音的时候，红黄两组LED灯随声音音调的变化而变化。

3.电压测试（1）给电路接通电源，在周围环境很安静的情况下，测试集成块U1各脚电压并记录。

(2)给电路接通电源，在对着话筒不断说话的情况下,测试集成块U1各脚电压并记录。

(3)通过测试发现,在有声音和没有声音的两种情况下，电压有变化的引脚有那些？答：六、想一想，试一试1.R1开路,会造成的故障现象是什么？原因是什么？2. R5开路，会造成的故障现象是什么？原因是什么？3. LED1正负极装反，会造成的故障现象是什么？原因是什么？2015。

07.26。

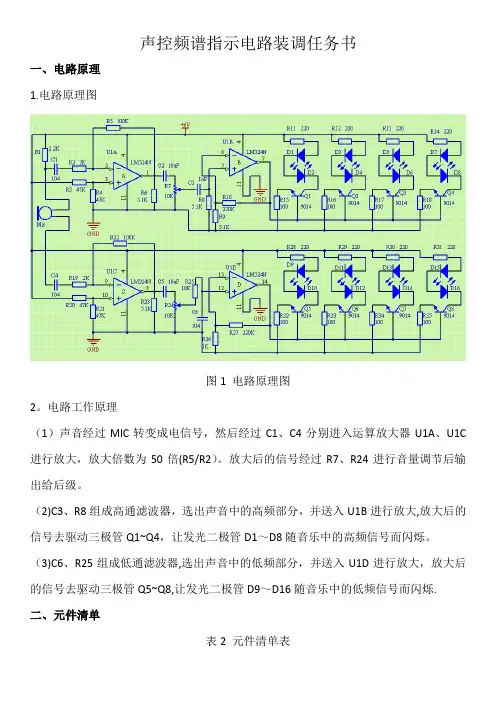

声控频谱指示电路装调任务书一、电路原理1.电路原理图图1 电路原理图2.电路工作原理（1）声音经过MIC转变成电信号，然后经过C1、C4分别进入运算放大器U1A、U1C进行放大，放大倍数为50倍（R5/R2）。

放大后的信号经过R7、R24进行音量调节后输出给后级。

（2）C3、R8组成高通滤波器，选出声音中的高频部分，并送入U1B进行放大，放大后的信号去驱动三极管Q1~Q4，让发光二极管D1~D8随音乐中的高频信号而闪烁。

（3）C6、R25组成低通滤波器，选出声音中的低频部分，并送入U1D进行放大，放大后的信号去驱动三极管Q5~Q8，让发光二极管D9~D16随音乐中的低频信号而闪烁。

二、元件清单表2 元件清单表三、元件测试表3元件测试表四、PCB设计及焊接1.元件排布及PCB走线设计图2跳线排布（先安装红色跳线部分）图3 整体电路分布及走线（部分跳线倍遮挡）2.实物焊接效果图图4先焊接跳线部分图5实物焊接效果图五、电路测试1.在电路电源输入端输入直流6V。

2.缓慢调节电位器R7、R24，使有声音的时候，红黄两组LED灯随声音音调的变化而变化。

3.电压测试（1）给电路接通电源，在周围环境很安静的情况下，测试集成块U1各脚电压并记录。

（2）给电路接通电源，在对着话筒不断说话的情况下，测试集成块U1各脚电压并记录。

（3）通过测试发现，在有声音和没有声音的两种情况下，电压有变化的引脚有那些？答：六、想一想，试一试1.R1开路，会造成的故障现象是什么？原因是什么？2. R5开路，会造成的故障现象是什么？原因是什么？3. LED1正负极装反，会造成的故障现象是什么？原因是什么？2015.07.26。

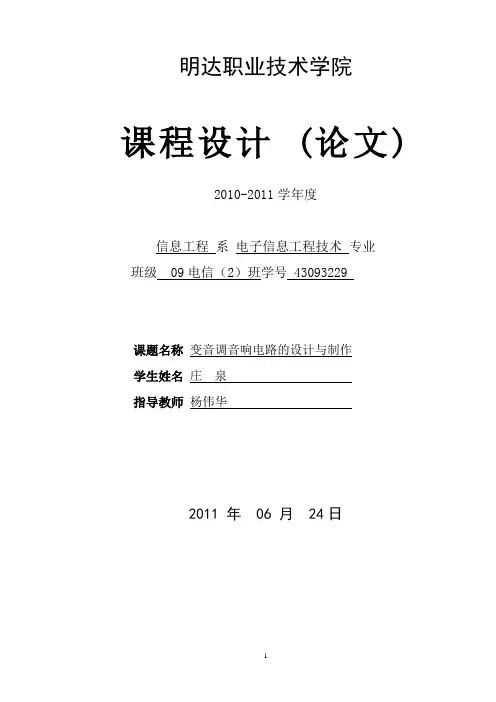

明达职业技术学院课程设计 (论文)2010-2011学年度信息工程系电子信息工程技术专业班级 09电信（2）班学号 43093229课题名称变音调音响电路的设计与制作学生姓名庄泉指导教师杨伟华2011 年06 月24日变音调音响电路的设计与制作作者：庄泉【摘要】本变音调音响电路使用6V直流电源供电（也可以用4节5号电池代替）就可以对音响电路产生变音调效果。

用外磁型电动扬声器YD40-1(0.5W，16Ω）发出几十赫兹至几千赫兹的变音音响。

主要采用NE555，再加上电容、电位器、电阻、扬声器这些器件组成一个简单而灵敏的监测报警电路，操作简单，接通电源即可工作。

因为本电路采用数电知识，故本电路有耗能低、准确性高的特点。

【关键词】NE555 变音调频率数电电路前言自从进入21世纪以来，电子技术的发展日新月异，现在电子设备性能发生了巨大的变化令人目不暇接。

我们已经进入了高速发展的信息时代。

电子技术的广泛应用，给工农业生产，国防事业，科技和人民的生活带来了革命性的变化。

未来电子技术产品会朝着微型化，智能化，节能化，人性化等方面发展。

音量控制电路目前应用较为广泛，在生产和科研的各个部门使用，也是某些大型系统的重要组成部分，它被广泛应用于电子、测控等领域。

本课题是以双极型555为核心组成，由IC1、R1、C1组成的无稳态多谐振荡器通过制作的实践，从感性到理性逐步理解电路的知识；从直观的元器件和电路板到实际检测和安装操作，掌握元器件识别和检测手段，学习识读电路图和安装图，掌握变音调音量电路的相关知识及调试与测量的方法。

第一章方案论证图（1）该变音调音响电路由电源电路、变音控制电路、音响电路等组成，如1图所示。

电路以两支双极型555为核心组成，IC1及RP1,R1,C1组成无稳态多谐振荡器。

图示的参数频率为1Hz左右。

IC1的输出经R2,C2积分电路加至IC2控制端，使IC3成为一个可控的多谐振荡电源电路变音控制电路音响电路器，扬声器发出几十Hz至几KHz的变音音响。

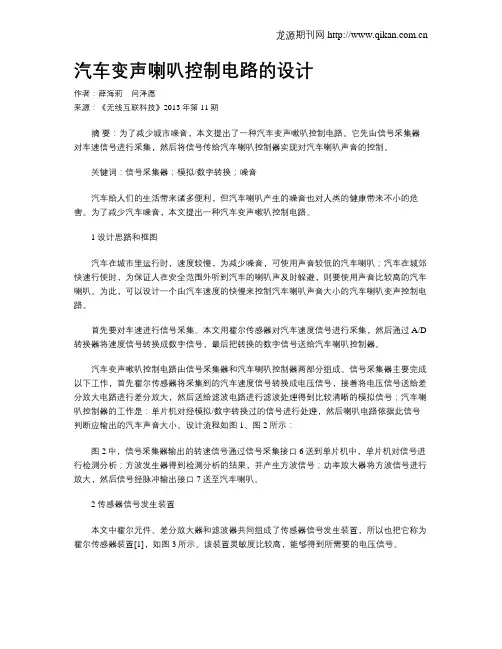

汽车变声喇叭控制电路的设计作者：薛海莉闫泽愿来源：《无线互联科技》2013年第11期摘要：为了减少城市噪音，本文提出了一种汽车变声嗽叭控制电路。

它先由信号采集器对车速信号进行采集，然后将信号传给汽车喇叭控制器实现对汽车喇叭声音的控制。

关键词：信号采集器；模拟/数字转换；噪音汽车给人们的生活带来诸多便利，但汽车喇叭产生的噪音也对人类的健康带来不小的危害。

为了减少汽车噪音，本文提出一种汽车变声嗽叭控制电路。

1 设计思路和框图汽车在城市里运行时，速度较慢，为减少噪音，可使用声音较低的汽车喇叭；汽车在城郊快速行使时，为保证人在安全范围外听到汽车的喇叭声及时躲避，则要使用声音比较高的汽车喇叭。

为此，可以设计一个由汽车速度的快慢来控制汽车喇叭声音大小的汽车喇叭变声控制电路。

首先要对车速进行信号采集。

本文用霍尔传感器对汽车速度信号进行采集，然后通过A/D 转换器将速度信号转换成数字信号，最后把转换的数字信号送给汽车喇叭控制器。

汽车变声嗽叭控制电路由信号采集器和汽车喇叭控制器两部分组成。

信号采集器主要完成以下工作，首先霍尔传感器将采集到的汽车速度信号转换成电压信号，接着将电压信号送给差分放大电路进行差分放大，然后送给滤波电路进行滤波处理得到比较清晰的模拟信号；汽车喇叭控制器的工作是：单片机对经模拟/数字转换过的信号进行处理，然后喇叭电路依据此信号判断应输出的汽车声音大小。

设计流程如图1、图2所示：图2中，信号采集器输出的转速信号通过信号采集接口6送到单片机中，单片机对信号进行检测分析；方波发生器得到检测分析的结果，并产生方波信号；功率放大器将方波信号进行放大，然后信号经脉冲输出接口7送至汽车喇叭。

2 传感器信号发生装置本文中霍尔元件、差分放大器和滤波器共同组成了传感器信号发生装置，所以也把它称为霍尔传感器装置[1]，如图3所示。

该装置灵敏度比较高，能够得到所需要的电压信号。

经差分放大的电压信号，幅值达到一定范围，符合要求，但此电压有负值，不满足A/D 转换0～5V的电压要求。
