proe明细表Bom球标使用教程自用版

Proe资料

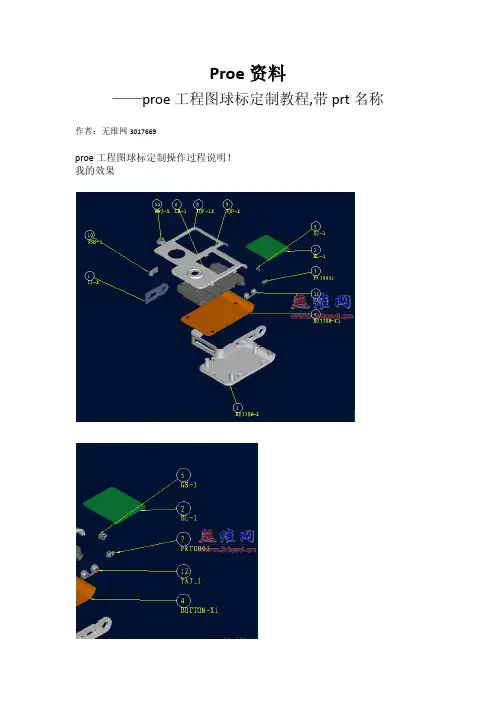

——proe工程图球标定制教程,带prt名称作者：无维网3017669
proe工程图球标定制操作过程说明！

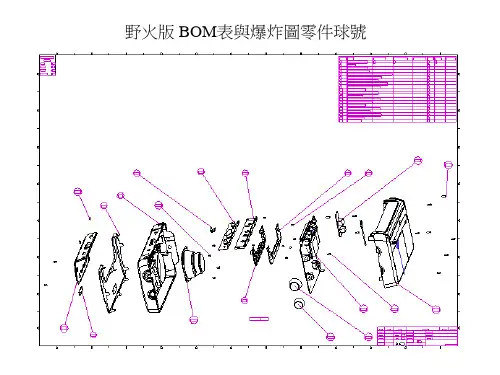

我的效果
过程
１.进入工程图模块或格式文件模块
２.符号的定义
进入－－－格式－－－符号库
进入符号库操作菜单
点定义或重定义－－－进入符号定义绘图界面
接着
，我是绘图复制，当然可以其他的选项
点属性
保存符号这里选写入
符号库路径
３.定制符号更换
选工具条的表－－－ＢＯＭ球标－－－更改类型
点选上面的图示表格进入
选择符号打开替换
补充一下
符号库路径配置文件的设置如图
连续确定两次后
完成！
更多精彩proe资料下载，敬请访问无维网！。

PRO/E明细表制作技巧1 首先按照国家标准创建标题栏和明细表的表文件（尺寸如图1）；图1 国标标题栏格式、尺寸2 按图1的尺寸，在PRO/E中创建表，由于表格线并非均匀，所以在创建表时按图2的行、列尺寸创建；图2 在PRO/E中创建的标题栏尺寸3 创建表格：在工程图环境下，点选下拉菜单的【表】→【插入】→【表】，在绘图区点选插入点后输入列宽和行高，完成列宽和行高后设置后分别按回车键结束列和行设置，见图3；图3 按长度创建表注意：1 在创建表菜单管理器中，选择【升序】→【按长度】→【选出点】；2 升序和降序分别表示表格行的生成方向，即向上还是向下生成表；3左、右对齐分别表示表格列的展开相对插入点是向左还是向右展开（图4）；4按字符数和按长度分别表示表格的列宽和行高的测量方式（图5）。

图4 表的展开方向图5 按字符数创建表4 用Ctrl+左键点选要合并的单元格（红色部分），选择下拉菜单【表】→【合并单元格】（操作见图6），最终完成后的表格如图1 ，并填写标题栏内容。

图6 单元格合并及取消合并操作4 按图7尺寸创建明细表，同标题栏，在创建时要考虑合并后明细表的尺寸符合国标规定（尺寸见图8）；图7 国标明示栏格式、尺寸图8 在PRO/E中创建的明细表尺寸5 在PRO/E中通常只需创建3行8列明细表，尺寸见图8，完成合并后的效果见图9；图9 在PRO/E中创建的明细表6 定义重复区域理解重复区域Pro/ENGINEER 动态报表是在被称作重复区域的“智能”表单元格原理的基础上建立的。

重复区域是一个表中由用户指定的部分，该表会展开或收缩以适应相关模型当前拥有数据量的大小。

重复区域所包含的信息由基于文本的报告符号所决定，它们以文本的形式输入到区域内的各个单元格中。

例如，如果一个组件具有 20 个零件，并在重复区域内的单元格中键入 ，则在更新该表时，它会扩展开以便为每个零件名称添加一个相应的单元格。

下面是一个非常简单的表格示例，显示了材料清单的参数。

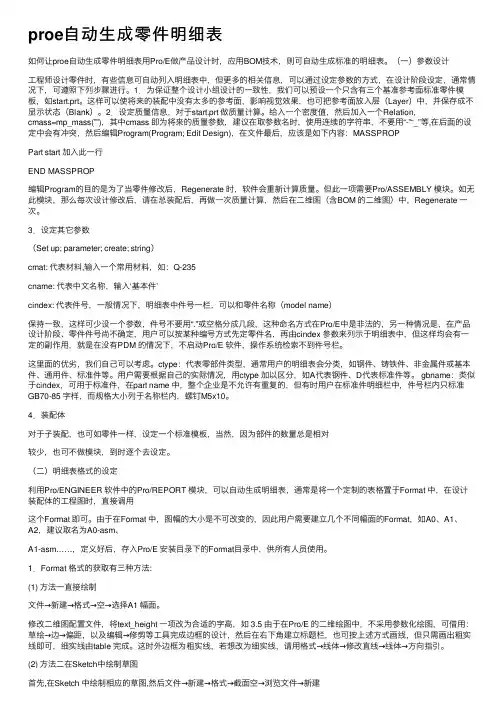

proe⾃动⽣成零件明细表如何让proe⾃动⽣成零件明细表⽤Pro/E做产品设计时，应⽤BOM技术，则可⾃动⽣成标准的明细表。

（⼀）参数设计⼯程师设计零件时，有些信息可⾃动列⼊明细表中，但更多的相关信息，可以通过设定参数的⽅式，在设计阶段设定，通常情况下，可遵照下列步骤进⾏。

1．为保证整个设计⼩组设计的⼀致性，我们可以预设⼀个只含有三个基准参考⾯标准零件模板，如start.prt。

这样可以使将来的装配中没有太多的参考⾯，影响视觉效果，也可把参考⾯放⼊层（Layer）中，并保存成不显⽰状态（Blank）。

2．设定质量信息，对于start.prt 做质量计算。

给⼊⼀个密度值，然后加⼊⼀个Relation,cmass=mp_mass(””)，其中cmass 即为将来的质量参数，建议在取参数名时，使⽤连续的字符串，不要⽤“-”“_”等,在后⾯的设定中会有冲突，然后编辑Program(Program; Edit Design)，在⽂件最后，应该是如下内容：MASSPROPPart start 加⼊此⼀⾏END MASSPROP编辑Program的⽬的是为了当零件修改后，Regenerate 时，软件会重新计算质量。

但此⼀项需要Pro/ASSEMBLY 模块。

如⽆此模块，那么每次设计修改后，请在总装配后，再做⼀次质量计算，然后在⼆维图（含BOM 的⼆维图）中，Regenerate ⼀次。

3．设定其它参数（Set up; parameter; create; string）cmat: 代表材料,输⼊⼀个常⽤材料，如：Q-235cname: 代表中⽂名称，输⼊‘基本件’cindex: 代表件号，⼀般情况下，明细表中件号⼀栏，可以和零件名称（model name）保持⼀致，这样可少设⼀个参数，件号不要⽤“.”或空格分成⼏段，这种命名⽅式在Pro/E中是⾮法的，另⼀种情况是，在产品设计阶段、零件件号尚不确定，⽤户可以按某种编号⽅式先定零件名，再由cindex 参数来列⽰于明细表中，但这样均会有⼀定的副作⽤，就是在没有PDM 的情况下，不启动Pro/E 软件，操作系统检索不到件号栏。

如何让proe自动生成零件明细表用Pro/E做产品设计时，应用BOM技术，则可自动生成标准的明细表。

（一）参数设计工程师设计零件时，有些信息可自动列入明细表中，但更多的相关信息，可以通过设定参数的方式，在设计阶段设定，通常情况下，可遵照下列步骤进行。

1．为保证整个设计小组设计的一致性，我们可以预设一个只含有三个基准参考面标准零件模板，如start.prt。

这样可以使将来的装配中没有太多的参考面，影响视觉效果，也可把参考面放入层（Layer）中，并保存成不显示状态（Blank）。

2．设定质量信息，对于start.prt 做质量计算。

给入一个密度值，然后加入一个Relation,cmass=mp_mass(””)，其中cmass 即为将来的质量参数，建议在取参数名时，使用连续的字符串，不要用“-”“_”等,在后面的设定中会有冲突，然后编辑Program(Program; Edit Design)，在文件最后，应该是如下内容：MASSPROPPart start 加入此一行END MASSPROP编辑Program的目的是为了当零件修改后，Regenerate 时，软件会重新计算质量。

但此一项需要Pro/ASSEMBLY 模块。

如无此模块，那么每次设计修改后，请在总装配后，再做一次质量计算，然后在二维图（含BOM 的二维图）中，Regenerate 一次。

3．设定其它参数（Set up; parameter; create; string）cmat: 代表材料,输入一个常用材料，如：Q-235cname: 代表中文名称，输入‘基本件’cindex: 代表件号，一般情况下，明细表中件号一栏，可以和零件名称（model name）保持一致，这样可少设一个参数，件号不要用“.”或空格分成几段，这种命名方式在Pro/E 中是非法的，另一种情况是，在产品设计阶段、零件件号尚不确定，用户可以按某种编号方式先定零件名，再由cindex 参数来列示于明细表中，但这样均会有一定的副作用，就是在没有PDM的情况下，不启动Pro/E 软件，操作系统检索不到件号栏。

BOM制作技术简介BOM<Bill Of Materials>,即材料报表,它能详细表列出装配结构中的零件状态及装配组件或零件中包含的参数.通常在创建组件工程图的同时,包含一个材料报表.在Pro/ENGINEER中文环境下,应用Pro/REPORT的功能,再加上用户设计时,设定一些特定的参数,则可以自动生成符合企业标准的明细表.Pro/REPORT是Pro/ENGINEER的一个选项模块,它提供了一个将字符、图形、表格和数据组合在一起以形成一个动态报告的功能强大的格式环境.它能使用户很方便地生成自己的材料报表<BOM>,并可根据数据的多少自动改变表格的大小.功能包括：1．在报告中附加视图.2．填写报告的键盘提示参数.3．应用数据的特殊显示.4．所需数据的筛选和分类.5．显示/不显示的双重记录项.2 绘图格式、标题栏和明细表的设定利用Pro/ENGINEER软件中的Pro/REPORT模块,可以创建绘图格式文件<Format>并自动生成明细表,通常是将一个定制的表格置于Format中,作为标题栏.在设计装配体或零件的工程图时,直接调用这个Format即可.由于在Format中,图幅的大小是不可改变的,因此用户需要建立几个不同幅面的Format,如A0、A1、A2 . . .,建议取名为A0-asm、A1-asm……,创建Format是一劳永逸的事,一旦完成后存入标准目录下的Format目录中,供所有人员使用.在config.pro配置选项中有一个Format_setup_file项,与绘图配置文件类似,也可以对format定制过程进行参数控制.2．1 创建Format的基本方法这里只介绍两种方法创建绘图格式.方法一,读入外部数据如果你在其他的CAD软将系统中<如AutoCAD>已经做好了绘图格式,可以将其转换成通用的DXF或IGES、STEP等格式,然后进入Pro/ENGINEER的Format模式,如图1 .进入格式文件<Format>创建环境后,使用下拉菜单Insert<插入>>Shared Data<数据共享>>From File<从文件>…读入后再做后续工作.除了上述几种格式外,format还能接受set、cgm格式,或者直接读入AutoCAD的DWG格式.读入后的格式文件用户可以做任意修改,增加或删除表格等.注意：只有在Pro/ENGINEER软件中创建的表格<Table>才可以接受文本输入,外部输入的表格无效,但可以作为几何图元应用.图1格式文件<Format> 创建方法二,在Pro/ENGINEER软件中直接创建表格参见图1,用户可以在format模式下用二维绘图工具直接绘制图框,使用偏距<Offset>结合裁剪<Trim>制作图框.具体实现方法如下：以A4图幅为例,创建Format<格式>文件时,直接选用A4幅面,然后利用Offset<偏距>工具或执行下拉菜单Sketch<草绘>>Edge<边>>Offset<偏距>…偏距边界线,最后执行下拉菜单Edit<编辑>>Trim<裁剪>>Corner<角>…剪掉线段多余部分即可完成边框定义.这部分很简单,相信大家能独立完成.需要强调说明的是对国标规定的每种Format格式文件都要分别作出,保存在共享目录中共全体设计人员使用.2．2定义标题栏根据企业或公司标准,在标题栏处,定义一个或几个基本的表<Table>,关于表的详细制作过程请参照第七章注释与表的应用.下面给大家推荐一种整体表格制作方法,根据个人习惯,还有很多其他方法,大家可以尝试一下.欲制作如图1所示的标题栏,过程如下：图1完成的标题栏边框步骤一,采用表格<Table>制作工具见图2,选择By Length项,计算好表格中每条线的位置,因为采用这种方式制作表格需要提供每条线的增量值,即每条线之间的距离.图3 所示表格初步完成.图2表格制作工具图3表格初步完成步骤二,表格合并此时,下拉菜单Table中合并单元Merge Cells…项激活,见图4 表格合并.编辑表格,采用表格合并单元<Merge Cells…>工具,将表格进一步处理得到如图13-2 所示的结果.图4表格合并步骤三,表格精确定位通过移动表定位工具,选中表格,然后选取表格右下角的捕捉点,此时会出现表移动参考工具,见图5 表精确定位工具和图6 表移动捕捉参考点.然后与前面已经做好的Format内边框右下角的交点对齐,完成结果见图7 表格定位完成.如果没有可以捕捉的实体可以采用绝对坐标.表格的左下角为坐标原点<0,0>,根据图幅的不同,通过计算可得到表格的精确定位点.图5表精确定位工具图6表移动捕捉参考点图7表格定位完成步骤四,输入文本在输入文本同时还可以设置文本的属性.首先用鼠标左键选择要输入文字的单元,然后按住鼠标右键不动等待Pop up菜单出现,如图8 所示. 另外一种方法是直接双击要编辑的单元格,即可出现输入文本对话框.图8编辑表格属性在随后出现的文本属性对话框中有两个选择项：Text和Text Style. Text：在空白处输入需要的中、英文字符,如图9所示.需要说明的是,使用Open和Save 功能可以打开或保存纯文本文件<.txt>到系统中.另外还有一些其他功能,读者可以自己摸索一下.图9打开或输入文本Text Style：这一选择项中用户可以定义文字的字体、高度、厚度、宽度因子等常规项目.在下半部分的Note/Dimension区域定义文字在表格中的存在形式,本例中选择了文字在表格内的水平、垂直方向均为居中方式,如图10 所示的编辑文本样式.另外还有一些选项,读者可以自己尝试改变一下,如文字的角度、颜色等.图10编辑文本样式步骤五,输入参数在Pro/ENGINEER软件系统中,有许多变量是可以由软件自动判别的,常用的有以下几种.&model_name,系统参数,表示该工程图所使用的三维模型名称,可以是零件或装配,一般在机械设计中模型名称以零件的图号命名；&dwg_name,系统参数,表示该工程图的名称.在一般情况下,工程图的名字与他所应用的三维模型的名字一致,只是扩展名不同<三维模型是Prt,二维工程图是Drw>.但一个三维模型可以对应多个二维工程图,此时需要不同的工程图名字.&scale,系统参数,可以在标题栏中输入比例尺,按照用户所定义的形式显示,如1：4、1/4或0.25.&type,系统参数,增加模型的类型到标题栏中,如Part或Assembly.&format,系统参数,显示当前绘图的格式尺寸,如A4.&current_sheet,系统参数,显示当前绘图是第几页.&total_sheets,系统参数,显示绘图共几页,因为Pro/ENGINEER工程图提供多页显示功能,即一个绘图文件中可以多页显示模型内容.另外,所有用户自行设定的参数,均可作为table中的变量使用,如cmass等,现列举部分如下.&cmass,用户定义的质量参数,通过关系式cmass=MP_MASS〕""〔自动计算零件的质量并填到标题栏中.&cname,用户定义的参数,用来表示模型的名称,如齿轮、轴承等.&czpth,用户定义参数,表示当前零件被哪个装配调用.步骤六,表格调用.各种参数在需要的位置填好后保存如图11 所示的在标题栏中定义的系统参数和用户参数.参数说明：图样代号--------------&model_name<系统参数,按照零件名称自动读取>比例--------------------&scale<系统参数>共张------------------&total_sheets<系统参数>第张------------------&current_sheet<系统参数>图样名称--------------&CNAME<用户定义的参数>材料标记--------------&CMAT<用户定义的参数>阶段标记--------------&CJDBZ<用户定义的参数>重量--------------------&CMASS[.2]<用户定义的参数,控制小数点后面两位>图11标题栏中定义的系统参数和用户参数当在Pro/ENGINEER绘图中调用格式文件后系统会自动填入相应的参数值,见图12所示的绘图文件调用后的结果.图12绘图文件调用后的结果步骤七,表格输出,共享表格数据信息因为Pro/ENGINEER需要定义各种不同幅面的格式文件,因此为了再利用表格数据,可以将表格输出到磁盘写成.tbl文件.具体实现方法如下.先选中表格,方法是在表格中点中任意单元,此时会看到在表格的周围边框上出现八个夹持点,点中任意一个后,整个表格处于选择状态<变成红色>,或者在表格中点中任意单元后执行下拉菜单Table>Select>Table即可选中整个表格.然后使用下拉菜单Table>Save Table>As Table file…/ As Text file…,这里我们直接存成表格文件,即使用As Table file…选项,另外一个As Text file…用户可以自己尝试一下.参见图13输出表格文件.图13输出表格文件2．3 绘图格式文件<Format>的调用首先在config.pro文件中定义绘图格式文件的存放位置,如设置pro_format_dir 的指定存放位置为d:\standards\formats\ ,然后把定义好的格式文件存放到d:\standards\formats\目录下,需要时系统会自动检索到此目录.注意：当你在config.pro文件中设置好了pro_format_dird:\standards\formats\ 后,执行另存<Save As>格式文件时,软件系统会自动保存新格式文件到指定的目录下,即d:\standards\formats\.调用方法有以下三种.方法一,在绘图模式下利用下拉菜单File>Page Setup…后出现如图1 所示的格式文件调用对话框.图1格式文件调用对话框如果不能直接找到你需要的格式文件,使用Browse<浏览>…从系统配置文件config.pro中定义的pro_format_dir d:\standards\formats\ 指定的磁盘目录上查找,见图2 查找格式文件和图3在磁盘目录中查找格式文件.格式文件在磁盘上最好分类存放,和其它的符号<symbol>文件放在一起,便于管理.图2查找格式文件图3在磁盘目录中查找格式文件方法二,直接点击绘图下方的图纸幅面标记"SIZE A4"使其变红后,按住鼠标右键不动,等待Pop-up菜单出现,见图4 .看到Edit Value后点击会得到如图1所示的格式文件调用对话框<或者直接用鼠标左键双击"SIZE A4">,后面的操作与方法一相同,不再重复.图4直接编辑图幅方法三,直接在绘图创口中任意空白位置按住鼠标右键不动,等待Pop-up菜单出现,见图5.单击Page Setup即可进入图1所示的格式文件调用对话框,后面的操作与方法一相同,不再重复.图5鼠标直接调用格式文件2.5 系统绘图参数在定制标题栏和名细栏时用到了很多绘图参数,我们在这里给出所有的在工程图中可用的系统参数和Pro/REPORT参数,见表1.表1 系统绘图参数----目录---- 1 设计参数2 绘图格式、标题栏和明细表的设定2.1 创建Format的基本方法2.2定义标题栏2.3 绘图格式文件的调用2.4 定义明细表栏2.5 系统绘图参数3 标注件号4 制定明细表手册5 定制材料清单自动输出格式6 带有挠性零件的BOM3 标注件号利用明细表,在Pro/ENGINEER软件中可自动标注件号.在下拉菜单表格<table>中,选择BOM球标<BOM Ballom...>选择重复区域,然后再创建球标<Create Bollom>即可. 在缺省状态下,显示的序号用气球表示.有些用户的标准不是这样,则需自定义符号<Symbol>.3.1 创建球标<Bom Symbol>执行下拉菜单表<Table>> BOM球标<BOM Ballom...>出现屏幕菜单如下,图1.图1创建球标执行设置区域<Set Region>后,有三个选项,分别是简单<Simple>、带数量<With Qty>、定制<Custom>.如图2所示的球标类型.图2球标类型选择重复区域并向下执行创建球标<Create Bollom>,选择视图,球标会自动创建.若使用定制<Custom>则使用事先定义好的符号<symbol>,关于符号的定义在第十一章符号与修饰特征中有详细介绍.3.2 有关球标<BOM Balloon>的功能3.2.1 整理球标<Clean BOM Bolloons>选中所有球标后,利用鼠标右键的快捷菜单,如图3所示的球标Pop-up菜单,可以对其进行快速操作.图3球标Pop-up菜单从图 4 所示的整理球标对话框中不难看出,一些设置内容很简单,与整理尺寸功能相似,用户只需定义好一些设置,然后保存为默认值就行了.图4整理球标3.2.2编辑依附类型<Edit Attachment> .见图3球标Pop-up菜单中的编辑依附类型<Edit Attachment>执行后出现屏幕菜单如图5所示的编辑依附类型.Pro/ENGINEER软件提供了很多灵活配置和修改的功能.例如自动显示的标注是指在对应零件的棱线上,通常按照国标规定应该指在表面上,此时需要把指引点由零件的棱线上设置在表面上,在生成球标之前可以修改二维图配置文件<*.DTL>选项def_bom_balloons_attachment的值为SURFACE保存即可,如果对个别球标的修改可以通过图5 所示的菜单选取执行.如果想把指引点的箭头,想改成默认实心圆点的话,可以直接修改二维图的配置文件<*.DTL>将选项def_bom_balloons_edge_att_sym的值改为Filled_dot,再重新标注一次即可,或者通过执行菜单对个别零件的球标进行单独修改.图5编辑依附类型移动指引点时,先选中球标出现夹持点后,用鼠标拖动夹持点即可,见图6 移动指引点. 图6移动指引点在Pop-up菜单中还有很多实用的选项,用户可以自己尝试一下.3.2.3清除区域<Clear Region>执行清除区域<Clear Region>并选择重复区域后<如果存在两个重复区域的球标>,系统自动清除模型上的球标.3.2.4 改变类型<Change Type>改变类型<Change Type>是指改变已有的球标的类型.如想把简单型<Simple>改为带数量<With Qty>则可用此法.3.2.5 设置参数<Set Param>使用此设置可以改变球标中的标注的内容,如将件号改为数量,但不适用于自定义符号.例如,默认的参数是rpt.index,可使用此功能将其改为rpt.qty,操作时只需选择重复区域的种子单元<seed cell>即可完成操作,实战中此功能不常用到.3.2.6添加参照球标<Add Ref Bolloon>可以为不同视图中的同一个元件创建附加参照 BOM 球标.操作方式如下,假设一个元件在主视图中已有标注,可在俯视图中添加其参照球标,用鼠标单击要向其中添加球标的零件即可<也可以从模型树中选取>.3.2.7交替符号<Alt Symbol>此功能用来切换标注符号,但仅限于自定义符号或带数量的符号,有时用户需要将基本件标序号,标准件标件号.即可据此调整.3.2.8合并<Merge>与分离<Detach>合并<Merge>与分离<Detach>是对带数量的球标类型执行操作.我们经常把螺栓、螺母、垫圈合为一组来表示,此时用合并<Merge>功能.而分离<Detach>与之相反.4 制定明细表手册通常在用户的设计图档中,除了附于装配图的明细栏外,还需有专门装订成册的明细表或汇总表.这些表的做法基本上与前面介绍的一样,但是因为表格要分页,所以要掌握表格的分页处理技术.和定义明细栏的方法一样,按照企业或公司的标准格式绘制表格、设置参数和定义重复区域.前面已经介绍过,表格定义好后可以输出到磁盘文件名称为 .tbl.使用时,可以在绘图模式<Drawing>或报表<Report>文件中调用,图1.图1名细栏报表图2基于装配创建报表4.1分页操作创建报表文件时基于一个装配模型,图2.打开一个空的报表文件后,执行下拉菜单表格<Table>>插入<Insert>>表格来自文件<Table From File>…,然后在磁盘上找到已经存好的.tbl文件读入表格,如图3.图3表格超出边界表格已经超出边界,我们将分页处理.先用鼠标点取要分页处理的表格一次,否则下拉菜单中的编页<Paginate>选项不可用,然后执行下拉菜单表格<Table>>编页<Paginate>…出现如图4所示的屏幕菜单.选择设置范围<Set Extent>,并在表格中选取一行,该表的剩余部分被移除并且会按相同的大小分成多页.可以为每个单独的页设置格式<Format>文件,图5.注意,当执行取消分页<Clear Extent>时,后面自动增加的页数不会自动删除,包括零件序号变少,页数减少时,页数也不会自动删除而留出空白页.遇到这种情况可以在下拉菜单编辑<Edit>>删除<Remove>>页<Sheet>,选择页面删除.图4表格分页屏幕菜单图5每页可单独设置格式文件4.2增加标题<Title>如何让新增的每页都有与首页相同的标题呢？在编页<Paginate>的屏幕菜单上可找到加标题<Add Title>项,图6.图6为每页增加标题图7选择标题方式当系统提示：Please select a repeat region in the current table. 选择增加标题的重复区,用鼠标在明细表中选择一个重复区域.因为表格是从下向上排列的,所以选择页脚<Footer>项.然后选择标题的区域,多行时点首尾行,只有一行时,连点两次即可,图7.4.3增加段<Segment>增加段功能一般适用于图纸形式的明细栏.当明细栏的长度超过图幅边界时,需要在同一页面上放置多列.这个功能需要在执行设置范围<Set Extent>之后使用,用增加段<Add Sement>,当看到系统提示： Select an origin for the new table segment,在图纸的空白处选择对角两个点,即可放置分段后的明细栏.需要多列时,重复即可.如果指定的区域过大,则会出现空行.完成结果见图8.如果想删除掉增加的段执行删除段<Del Sement>,选择增加的区域即可.图8名细栏增加段BOM的相关技术在Pro/ENGINEER中文环境下,应用Pro/REPORT的功能,再加上用户设计时,设定一些特定的参数,则可以自动生成符合企业标准的明细表.1、设计参数当用户设计零件时,有些信息可自动列入明细表中,但更多的相关信息,可以通过设定参数的方式,在设计阶段设定,通常情况下,可遵照以下步骤进行.a. 为保证整个设计小组设计的一致性,并尽可能减少重复工作,建议用户预设一个标准零件模板,如start.prt,它应该只含有三个基准参考面<Datum plane>.为使将来的装配中没有太多的参考面,影响视觉效果,可把参考面放入层<Layer>中,并保存成不显示状态<Blank>.b. 设定质量信息,对于start.prt做质量计算〕Info; Model Analysis; Model Mass Properties〔.此时须给入一个密度值,对于钢件,为7.85E-6,然后加入一个Relation, cmass=mp_mass"",其中cmass即为将来的质量参数,建议在取参数名时,使用连续的字符串,不要用"-""_"等,在后面的设定中会有冲突,第三,编辑Program〕Program; Edit Design〔,在文件最后,应该是如下内容：MASSPROPPart start 加入此一行END MASSPROP编辑Program的目的是为了当零件修改后,Regenerate时,软件会重新计算质量.但此一项需要Pro/ASSEMBLY模块.如无此模块,那么每次设计修改后,请在总装配后,再做一次质量计算,然后在二维图<含BOM的二维图>中,Regenerate一次.c. 设定其它参数根据用户的不同需求,参数可自行设计,通常可加入以下几项：<Set up; parameter; create; string>cmat: 代表材料,输入一个常用材料,如：Q-235cname: 代表中文名称,输入‘基本件’cindex: 代表件号,一般情况下,明细表中件号一栏,可以和零件名称<model name>保持一致,这样可少设一个参数,但有时用户的件号用"."或空格分成几段,以便管理,而这种命名方式在Pro/E中是非法的,另一种情况是,在产品设计阶段、零件件号尚不确定,用户可以按某种编号方式先定零件名,再由cindex参数来列示于明细表中,但这样均会有一定的副作用,就是在没有PDM的情况下,不启动Pro/E软件,操作系统检索不到件号栏.这里面的优劣,希望用户考虑.ctype：代表零部件类型,通常用户的明细表会分类,如钢件、铸铁件、非金属件或基本件、通用件、标准件等.用户需要根据自己的实际情况,用ctype加以区分,如A代表钢件、D代表标准件等.gbname：类似于cindex,可用于标准件,在part name中,整个企业是不允许有重复的,但有时用户在标准件明细栏中,件号栏内只标注：GB70-85字样,而规格大小列于名称栏内：螺钉M5x10.d. 装配体,即部件对于子装配,也可如零件一样,设定一个标准模板,当然,因为部件的数量总是相对较少,也可不做模块,到时逐个去设定.2、产品设计当设计一个新零件时,要先打开start.prt,然后"save as"成一个新的零件名,再用这个新的零件名进行设计,在装配中设计一个新零件,也可以用copy方式利用start.prt.3、明细表格式的设定利用Pro/ENGINEER软件中的Pro/REPORT模块,可以自动生成明细表,通常是将一个定制的表格置于Format中,在设计装配体的工程图时,直接调用这个Format即可.由于在Format中,图幅的大小是不可改变的,因此用户需要建立几个不同幅面的Format,如A0、A1、A2,建议取名为A0-asm、A1-asm……,定义好后,存入Pro/E安装目录下的Format目录中,供所有人员使用.a. 定义Format基本格式,以A1-asm为例；New; Format; "A1-asm",选择A1幅面.修改二维图配置文件,set up; Modify val将text_height一项改为合适的字高,如3.5由于在Pro/E的二维绘图中,不采用参数化绘图,因此在定义内边框时,可如下完成:sketch; construction; offset;建立与4条基本边框有一定间距的双点划线,再做sketch; line; vertex;选取4个交点,可得到4条实线,做为内边框. 然后在右下角建立标题栏,也可按上述方式画线,但只需画出粗实线即可,细实线由table 完成.这时外边框为粗实线,若想改为细实线,请用 Modify; Line style; 将外边框改为Leader.在标题栏处,定义一个或几个基本的table,通过move; vertics与内边框对齐,利用mod table; merge;将table修改为合适的形状,利用mod rows/cols; Justify; middle;逐列将字符设定为表格中间位置,再通过Enter text输入需要的中、英文字符.在Pro/E中,有许多变量是可以由软件自动判别的,请参考用户手册,常用的有&model_name,可写入模型名称,可以是零件或装配；&scale比例尺；¤t_sheet,第几页；&total_sheets,共几页等,另外所有用户自行设定的参数,均可作为table中的变量使用,请注意,对于自定义参数,一定要用table中的Enter text, 不可用detail中的creat; note.b. 定义明细表栏明细表做为一个table存在于Pro/E的工程图中,里面的文字内容,文本可以通过table; save/retrive; store text的方式存成一个文本,并可读入Excell中,其中的空格可用作分行用,与其他系统连接.建立一个table,自下向上<Ascending>,最下面一行为表头,另外需要几行根据表格的不一样,由用户决定.如果零件不分类<即不对标准件、基本件、钢件、非金属件等分类>.零件间也不需要空行时,只需一行,需几个空行,加几行,再乘以分类的类数.列数及每列宽度,通常企业有标准.然后定义Repeat Region.Repeat Region；Add,选择第一行左起第一列及最后一列,若需空行<如两行空行>,则选择第一行左起第一列及第三行左起最后一列,如果对零件分类,则每一类需分别有一个Repeat Region.在Pro/E中,允许对用户的表格进行各种各样的设定,来满足不同的选择,通常有几项是必须要选择的.Attribute；在Repeat Region中,点取Attribute,选择已定义的一个Repeat Region,会出现几项Duplicates表格中同一模型分别显示No Duplicates同一模型显示在一行,并计算总数No Dup/level：同一模型显示在一行,同时,不同部件中的相同零件也统计在一起,这后两项的选择取决于企业的标准及习惯,如两个仪器需要相同的螺钉固定,总数是4+8个,有时需要分别两行,则选择No Duplicates,若只需一行,数量是12,则选择No Dup/level. Recursive：一直检索到零件级,会列出所有零件.Flat:只显示最高一层的零件或部件,各部件所属的零部件不列出,通常一个复杂的装配体,。

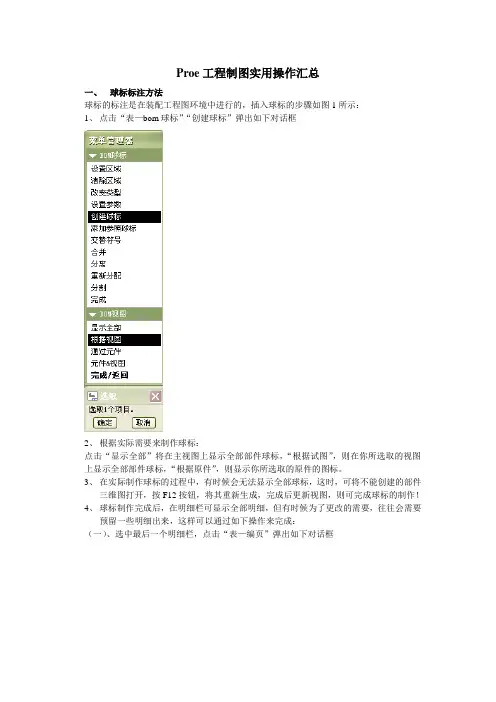

Proe工程制图实用操作汇总一、球标标注方法球标的标注是在装配工程图环境中进行的，插入球标的步骤如图1所示：1、点击“表—bom球标”“创建球标”弹出如下对话框2、根据实际需要来制作球标：点击“显示全部”将在主视图上显示全部部件球标，“根据试图”，则在你所选取的视图上显示全部部件球标，“根据原件”，则显示你所选取的原件的图标。

3、在实际制作球标的过程中，有时候会无法显示全部球标，这时，可将不能创建的部件三维图打开，按F12按钮，将其重新生成，完成后更新视图，则可完成球标的制作！4、球标制作完成后，在明细栏可显示全部明细，但有时候为了更改的需要，往往会需要预留一些明细出来，这样可以通过如下操作来完成：（一）、选中最后一个明细栏，点击“表—编页”弹出如下对话框点击“设置延拓”和其他默认选项后，在明细栏上方根据实际需要点击大概预留的明细栏宽度，则可显示预留的明细栏！二、有关明细表的处理在很多情况下，明细栏自动生成以后，很难满足我们的需要，比如顺序不是我们所要以及想改变球标的位置和顺序，这样就需要我们重新设置明细栏的顺序。

1、点击“表—重复区域—固定索引”弹出如下对话框：选取你需要改变的明细后，弹出“输入记录的索引”后，你可以输入你所需要的明细序号，比如你想把序10变成序1，你就可以按上述方法，先点击明细10，然后在“输入记录的索引”对话框输入10，中建即可，非常方便。

在制图的过程中，有时候会发现明细栏少了一项，比如明细10后就是12了，11丢失了，通过普通创建球标的方法依然解决不了，怎么办呢？可以试试下面的方法：打开丢失的三维模型，按F12重新修正，点击“表—bom球标—创建球标—根据试图”，选中丢失的原件按中键完成，会提示说明此丢失原件已经被固定，只是因为其他原因没有显示出来，这时你首先需要将其撤销固定，具体操作“表—重复区域—固定索引”点击明细后，在弹出的对话框选“不固定”然后输入11，这样就取消了11的固定索引，重新按正常的方法创建球标即可。

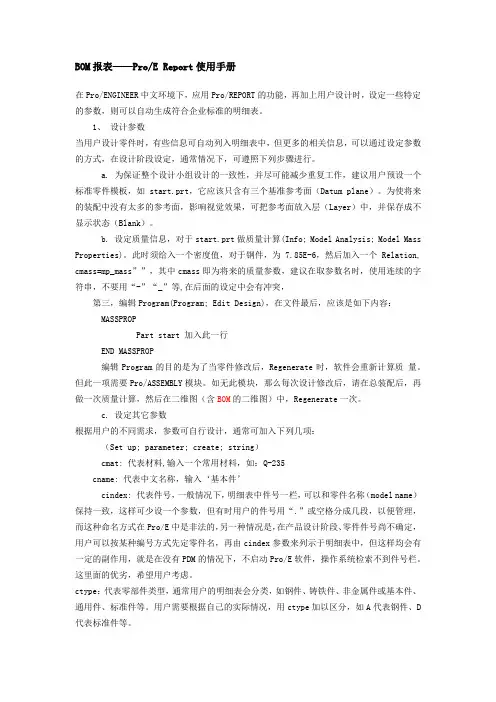

BOM报表——Pro/E Report使用手册在Pro/ENGINEER中文环境下，应用Pro/REPORT的功能，再加上用户设计时，设定一些特定的参数，则可以自动生成符合企业标准的明细表。

1、设计参数当用户设计零件时，有些信息可自动列入明细表中，但更多的相关信息，可以通过设定参数的方式，在设计阶段设定，通常情况下，可遵照下列步骤进行。

a. 为保证整个设计小组设计的一致性，并尽可能减少重复工作，建议用户预设一个标准零件模板，如start.prt，它应该只含有三个基准参考面（Datum plane）。

为使将来的装配中没有太多的参考面，影响视觉效果，可把参考面放入层（Layer）中，并保存成不显示状态（Blank）。

b. 设定质量信息，对于start.prt做质量计算(Info; Model Analysis; Model Mass Properties)。

此时须给入一个密度值，对于钢件，为7.85E-6，然后加入一个Relation, cmass=mp_mass””，其中cmass即为将来的质量参数，建议在取参数名时，使用连续的字符串，不要用“-”“_”等,在后面的设定中会有冲突，第三，编辑Program(Program; Edit Design)，在文件最后，应该是如下内容：MASSPROPPart start 加入此一行END MASSPROP编辑Program的目的是为了当零件修改后，Regenerate时，软件会重新计算质量。

但此一项需要Pro/ASSEMBLY模块。

如无此模块，那么每次设计修改后，请在总装配后，再做一次质量计算，然后在二维图（含BOM的二维图）中，Regenerate一次。

c. 设定其它参数根据用户的不同需求，参数可自行设计，通常可加入下列几项：（Set up; parameter; create; string）cmat: 代表材料,输入一个常用材料，如：Q-235cname: 代表中文名称，输入‘基本件’cindex: 代表件号，一般情况下，明细表中件号一栏，可以和零件名称（model name）保持一致，这样可少设一个参数，但有时用户的件号用“.”或空格分成几段，以便管理，而这种命名方式在Pro/E中是非法的，另一种情况是，在产品设计阶段、零件件号尚不确定，用户可以按某种编号方式先定零件名，再由cindex参数来列示于明细表中，但这样均会有一定的副作用，就是在没有PDM的情况下，不启动Pro/E软件，操作系统检索不到件号栏。

PROE建模及工程图、标题栏、明细表、格式使用方法PROE建模及工程图、标题栏、明细表、格式使用方法2008-06-06 21:23PROE建模及工程图、格式使用体会下载的资源(格式模板、工程图配置、标题栏、明细表的定义方法)都在最后1、设置PROE配置文件按照自己的国标、方式、习惯进行适当设置，以提高工作效率；如：设置缺省的建模模板（默认是英制，不适合我们中国人）template_solidpart值设置为X:\proeWildfire3.0\templates\mmns_part_solid. prt以及其它设置，如单位等，见下图01注：配置文件config.pro一定要保存在PROE安装目录下的TEXT目录下，否则无效2、设置建模模板（添加一些参数，以方便工程图的标题栏、明细表调用）图样名称———CNAME材料标记———CMAT但我使用PTC＿MATERIAL＿NAME参数）阶段标记———CJDBZ（用户定义的参数）重量———CMASS企业名称———QNAME方法：“工具”→“参数”→点右下角“＋”号→在名称列中输入参数名（如CNAME）→在类型列中选择类型（如字符串）→值为空→在说明列中输入简要的说明，以更自己识别）如下图023、建立标题栏（具体方法不多说，本论坛中有很详细定制方法，在最后我也上传一方法，）①把标题栏建立成表格，以更日后调用②标题栏中的参数一定要与你上面模板的参数一一对应，这样以后在建立工程图时，它才会自动获取零件中的相关数据，其中系统参数也是自动获取的，如比例、页码等③你也可以把企业名称参数还要直接用你单位的名称代替，这样以后就不用每次输入，同样，你也可以在设置模板在将QNAME的值设置成你单位的名称（推荐），这是一样的。

④注意：要设置“旋转原点”在右下角，旋转原点将是你以后将此表插入的基点，方法：选中整个表格，再点右键→设置旋转原点→靠近你要设置原点线段附近点左键→会出现一小叉→OK见下图03、044、建立其它的部分：代码栏、附加栏、参数栏，方法同上注：代码栏旋转原点是左上角、是倒显示图号的那个，要求参数文本样式旋转角度180°才可以倒显示，见下图05；参数栏旋转原点是右上角那个点5、建立明细表（同样，访求不说明，自己论坛中找，多的很呢）我把我建立的表放在TABLE.FRM文件中传上了，大家可以参考一下，同时我也上传了一个有关PROE的格式、标题栏、明细表、BOM创建等的定义方法（这个使用说明是我在网上找到的，和大家分享是叫“孤峰醉酒峰”制作的。

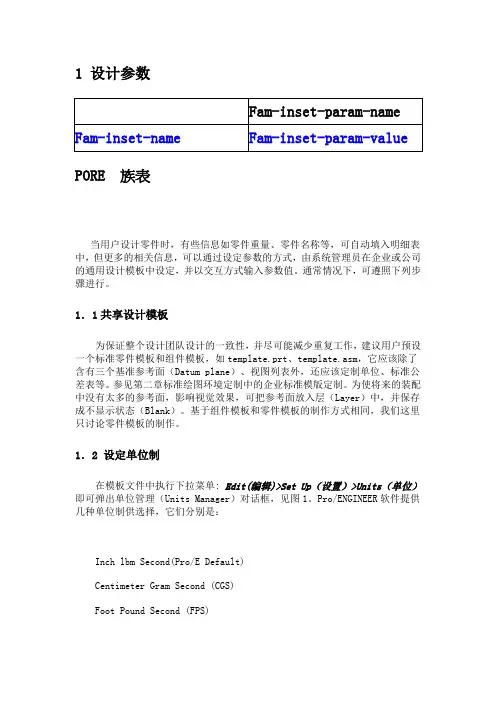

1 设计参数PORE 族表当用户设计零件时，有些信息如零件重量、零件名称等，可自动填入明细表中，但更多的相关信息，可以通过设定参数的方式，由系统管理员在企业或公司的通用设计模板中设定，并以交互方式输入参数值。

通常情况下，可遵照下列步骤进行。

1．1共享设计模板为保证整个设计团队设计的一致性，并尽可能减少重复工作，建议用户预设一个标准零件模板和组件模板，如template.prt、template.asm，它应该除了含有三个基准参考面（Datum plane）、视图列表外，还应该定制单位、标准公差表等。

参见第二章标准绘图环境定制中的企业标准模版定制。

为使将来的装配中没有太多的参考面，影响视觉效果，可把参考面放入层（Layer）中，并保存成不显示状态（Blank）。

基于组件模板和零件模板的制作方式相同，我们这里只讨论零件模板的制作。

1．2 设定单位制在模板文件中执行下拉菜单: Edit(编辑)>Set Up（设置）>Units（单位）即可弹出单位管理（Units Manager）对话框，见图1。

Pro/ENGINEER软件提供几种单位制供选择，它们分别是：Inch lbm Second(Pro/E Default)Centimeter Gram Second (CGS)Foot Pound Second (FPS)Inch Pound Second (IPS)Meter Kilogram Second (MKS)Millimeter Newton Second (mmNs)其中Inch lbm Second单位制是Pro/ENGINEER软件缺省采用的。

但用户可以选择或创建适合自己使用的单位制并在模板文件中设定为企业或公司的标准。

图1绘图单位管理在本例中笔者创建（New. . .）了名称为Custom的单位制，其中长度单位采用毫米（mm），质量单位采用千克（kg）,时间单位采用秒（sec），温度单位采用摄氏度（C），结果参见图2，完成并保存模板文件。

PROE中BOM表质量自动求取方法一、计算质量的具体步骤为：1.从【文件】/【属性】中必须设置单位和材料属性（也可以是质量属性中的密度）2.从工具参数下添加实数类型的参数weight(weight是自定义参数名，也可以设置成任意的名字，只是名字而已)3.从【工具】/【关系】下加入关系式weight=mp_mass(“”),其中的mp_mass用来表示质量参数。

4.从【工具】/【程序】/【编辑设计】迚入后。

在程序的最后面的程序段修改为：MASSPROPPART name.prt (在此插入该行,name为具体的零件名称)END MASSPROP5.此时通过点击【工具】/【参数】，可以发现参数名为“weight”的质量参数已经被计算出来了。

6.接下来就要让零件中的设置在装配工程图的BOM表体现出来，关键在于BOM表的重复区域的设置。

对应的设置参数为：ams/mbr/user defined/weight（这里之所以输入weight是因为步骤2中已经将重量参数名设置为weight，必须对应才可以）7.如果还想把所有的零件质量迚行累加还要迚行以下设置：选择菜单命令【表】/【重复区域】，弹出菜单管理器并选择累加，选取重复区域表格后选择【添加】/【按名称】/【ASM_MBR_WEIGHT】,输入参数名“weightasm”(也可以是其他名称)。

系统提示“选取放置总数的表格单元。

”在明细表底栏点击一个放置装配体重量参数的表格单元，即可得到总重量。

（或者在相应栏目输入“& weightasm）。

二、BOM球标排序的具体步骤为：球标的排序方法为：选择菜单命令【表】/【重复区域】，弹出菜单管理器，选择【固定索引】/【固定】，在BOM表选取要修改的零件，系统提示“输入记录的索引：”，输入目标索引号即可，通过这样的方法可以将原本排序混乱的BOM表按照顺时针或者逆时针排列。

BOM 明细表的制作by 无维网IceFai （黄光辉）在Proe 中BOM （Bill Of Material ）表的制作关键技术由三个部分组成：Table （表），Repeat Region （重复区域）和BOM Balloons （球标）。

下面我们就按这三个部分进行详细的讲解。

Table （表）指令位置：Table （表）ÎInsert(插入)ÎTable(表) 对于表的操作又可以分为两大类：表格式操作和表格内容操作。

表格式操作和一般的表的格式处理类似，你可以对表：创建，增加或减少行/列，分成多部分，控制表格线的显示与否，调整行/列/单元格的高度/宽度。

表格内容操作包括文本输入，报表参数输入，文本换行等。

表（Table ）的创建对于表的创建过程来说，有三个选项来确定它的创建方式： 行的展开方式，列的展开方式和宽度量度方式。

Descending(下降) Ascending （上升）Rightward （右展） Leftward （左展）By Num Chars （按字符数） By Length （按单位长度）要创建表，首先点指令，然后根据点的选取方法来在图形区中选确点作为表的起始点。

如果你是用By Num Chars （按字符数）选项的话，那么就会在你的选取点旁边出现一行数字。

如下图：在数字中点取一个就表明你要创建对应列宽的列，如点击第一个0表明创建列宽为10个字符的列，点第二个3的话就是列宽为13，以此类推。

当所有列都创建完毕时可以按中键以结束列的创建，系统自动转为行的创建，并且在起点的上下方向出现另一列数字，相应的在数字上点击就是创建对应行高的表格行，同样可以重复创建直到达到需要的表格行数目。

无维网I c e F a i原创P r oE 教程如果你是以by Length （按单位长度）选项来创建的话，当点取点后系统就会提示你输入表格的宽度（或高度），单位根据配置选项中设定的单位。

PROE工程图BOM的教程我们这个教程,只是想告诉大家如何将图A这个产品的BOM做成如图B所示!当然是做好表格,自动生成的啊!第一步,我们得制作一个零件和装配文件的模板,这是为了能够统一将要在BOM中加载的参数!1,设置好单位,我用的是如下图所示的编辑----设置-----单位-----2,设置好材料如图所示,我们在此时设置材料,是考虑到产品中,大部分零件是这个材料,当然你也可不在此时设置!在其后单独设置!编辑---设置----材料----如果库里没有你想要的材料,新建一个吧!见下图!3,新建参数,还有很多朋友在讨论如何在工程图中加载中文名称,其中有一个ptc_common_name参数是可以用来加载中文名称的,但PROE支持自定义参数后,如何加载中文名,已经是小菜一碟了!装配文件模板的设置与零件文件的模板设置差不多,在此不多叙述!材料就免了吧,不知道你是不是这样做的,我是这样弄的!第二步,用我们创建好的模板来新建零件和装配文件将每个文件的材料及参数的值设定好,以TOP.PRT为例,见图:第三步,新建ASM_PRODUCT.ASM文件的工程图,新建视图!其具体步骤,不再详细叙述! 1,新建BOM表格,表----插入----表----在页面左下方,取一点,创建如下所示表格,相信你没有问题!2,设置重复区域,这是自动生成BOM表内容的关键!a,设置第1个重复区域,表----重复区域----添加------简单------即将表中的两行全部设为第一个重复区域,我们暂且称为外重复区域设置重复区域的属性,表----重复区域----属性----选择外重复区域,设置如下图所示:b,设置第2个重复区域,步骤同上将最上面一行,设为第二重复区域,我们暂且称为内重复区域设置内重复区域属性,步骤同上,设置如下:3,向重复区域中,添加报告参数,ABCDEFGHIJK分别代表我们将要输入的内容A:&rpt.indexB:&asm.mbr.pcodeC:&D:&asm.mbr.typeE:&asm.mbr.中文名F:&rpt.qtyG:&asm.mbr.material.PTC_MATERIAL_NAMEH:&asm.mbr.material.PTC_MASS_DENSITYI:&asm.mbr.pro_mp_massJ:&asm.mbr.备注输入方法:双击重复区域的单元格,然后点击相应的报告参数,或者单击单元格,然后右击,在弹出菜单中选择属性,然后在文本选项下输入相对应的内容!上图的,B,E,J,分别是我们自定义的参数,再此说一下运用报告参数的方法,见图:双击单元格,启用输入报告参数4,重复区域中的关系式上面的K,即总重,我们将在此单独说明,我们知道,这个总重=单重*数量,所以在这个时候,我们就必须启用关系式了!表----重复区域----关系----选择重复区域-----在K单元格中输入:&rpt.rel.zzOK!5,万事俱备啦表----重复区域----切换符号----看到类似下图的东西了吗?上传做教程用的PRT档,其实里面什么都没有!只是软件上的演练,可能有些不太符合国标或者行业内的标准!有不足之处,大家皆可提出!好帖重奖!其实这个教程就是一个镶嵌重复区域的BOM表格，很简单的！，但我想，有时间，有必要的话，做一下，或者来挖掘一下他的其它的功能，对于我们还是有好处的！既然软件有这个功能，可以让我们的工作更加的简单的时候，我们又何乐而不为呢？其实,在实际的运用当中,是不可能,每个产品BOM表都来这样做一次的,大多数是做成工程图的模板文件(*.drw),或者是格式文件(*.frm),在里面创建我们上面所做的内容,然后,在要做BOM表的时候,调出来即可!方法大同小异!在此不再详述!在这里,上传一些模板文件,图框文件,供大家参考,希望对大家有帮助!一起学习,共同进步!部分BOM问题汇总:1,为何我的零件,分析----模型----质量属性----有正确显示重量,BOM中却没有显示?如果材料设置正确,请运行一次,设置---质量属性---- 确定,再到工程图中编辑----再生---2,为何我的BOM表中,每个零件之间都有一个空行呢?表---重复区域----属性----选择重复区域----选择最小重复----设置其数值为03,如何更改,小数点的位数?格式----小数位数----输入小数位数----选择须更改小数位数的内容零件图号你只要在零件模型中加入自定义字符串，然后在装配图明细栏中相应栏中取自定义字符串名称的地址就可以了。

PROE组件工程图简易球标制作（xl：2006-8-22）1、设计零件及组件，并定义材料（材料一栏表示的是零件数量,因为抓图了，暂时没有时间再修改）2、制作组件工程图，并标注组件工程图球标>球标：菜单管理器（方向指引输入水平标准缺省）确定>选择某一零件边线>输入球标号>确定。

依次标注不同零件球标，如图2所示图1图23、插入表格插入>表：菜单管理器（升序右对齐按字符数获得点：选出点）>确定行列图3图4图5双击文字框，弹出注释属性框，输入文本，并设置文本样式图64、定义明细表表>插入>重复区域：菜单管理器（增加区域类型：简单）>系统提示先一个角定义重复区域，在表格左上角第一个单元格单击，提示选择另一个角完成重复区域的定义，单击右上角第一个单元格，完成重复区域定义。

图7定义完成后，左键点击这行图框中的任一小框，均出现如图8所示效果，则定义成功。

图85、定义参数在左上角小框中点击右键，选择报告参数，跳出报告符号框，依次选择rpt、index，在此单元生成序号项“rpt.index"。

图8图9图10同样方法在第二列和第三列生成参数文本零件名称项""和零件数量“rpt.qty"。

6、自动生成BOM表有时不会自动显示出来，可以编辑以下比例，使屏幕刷新一下，即可自动生成BOM表。

图11但这样做后，明细表中显示的是将所有零件列出来且省略数量。

要将重复的零件改为只占一行，并在数量中列出数目。

图12选中重复区域，然后菜单管理器：（区域属性：无重复记录平整按零件混合非缆信息）图13图14更改序号排序，重复区域：固定索引，然后选择每个序号行，依次输入序号即可。

更改序号后如图16所示。

图15图16。

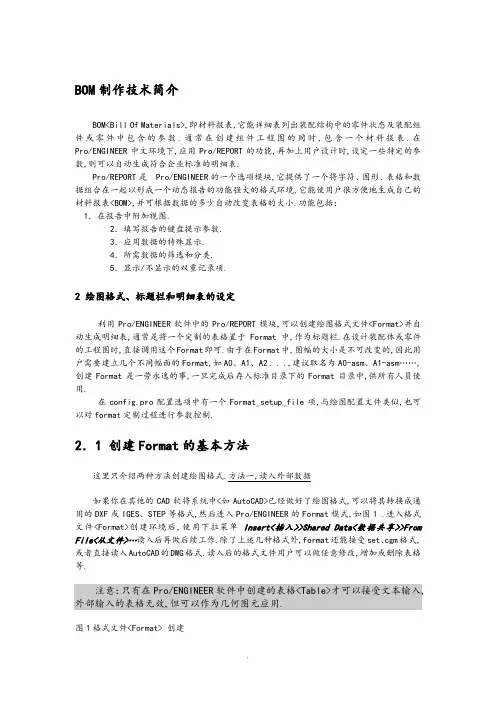

BOM制作技术简介BOM（Bill Of Materials），即材料报表，它能详细表列出装配结构中的零件状态及装配组件或零件中包含的参数。

通常在创建组件工程图的同时，包含一个材料报表。

在Pro/ENGINEER中文环境下，应用Pro/REPORT的功能，再加上用户设计时，设定一些特定的参数，则可以自动生成符合企业标准的明细表。

Pro/REPORT是Pro/ENGINEER的一个选项模块，它提供了一个将字符、图形、表格和数据组合在一起以形成一个动态报告的功能强大的格式环境。

它能使用户很方便地生成自己的材料报表（BOM），并可根据数据的多少自动改变表格的大小。

功能包括：1．在报告中附加视图。

2．填写报告的键盘提示参数。

3．应用数据的特殊显示。

4．所需数据的筛选和分类。

5．显示/不显示的双重记录项。

2 绘图格式、标题栏和明细表的设定利用Pro/ENGINEER软件中的Pro/REPORT模块，可以创建绘图格式文件（Format）并自动生成明细表，通常是将一个定制的表格置于Format中，作为标题栏。

在设计装配体或零件的工程图时，直接调用这个Format即可。

由于在Format中，图幅的大小是不可改变的，因此用户需要建立几个不同幅面的Format，如A0、A1、A2 . . .，建议取名为A0-asm、A1-asm……，创建Format是一劳永逸的事，一旦完成后存入标准目录下的Format目录中，供所有人员使用。

在config.pro配置选项中有一个Format_setup_file项，与绘图配置文件类似，也可以对format定制过程进行参数控制。

2．1 创建Format的基本方法这里只介绍两种方法创建绘图格式。

方法一，读入外部数据如果你在其他的CAD软将系统中（如AutoCAD）已经做好了绘图格式，可以将其转换成通用的DXF或IGES、STEP等格式，然后进入Pro/ENGINEER的Format模式，如图1 。

说明：本教程为自用版，摸索多日终成正果，不敢独享。

语言通俗、配图说明、步骤细致（已经到了啰嗦的地步）如能对各位朋友有所帮助，将甚感欣慰！内容简介：通过工程实例操作，详述了生成和修改Pro/E二维工程图明细表的全过程，包含了重复区域的生成、设置和修改、球标的生成和修改、明细表的手动调序以及球标的手动调序。

明细表中包含了组件、零件和标准件，标注方式完全参考国标进行，具有典型的实用性和代表性。

备注：1、球标的标注需要依赖“重复区域”中的信息，而“重复区域”是独立于“球标”的，可以独行。

2、为了统一明细表中的显示内容，在三维装配图中对零件、组件进行统一编号、赋值。

在主画面左侧的浏览区，设置——树列。

3、点击“树列”，出现对话框，类型，选择“模型参数”，选择cindex，单击”>>”，cindex 出现在右侧栏。

4、同理，“模型参数”，“名称”栏输入“ptc_common_name”,回车，右侧出现两行参数【这两行参数的选择和二维图中各单元格报告参数的命名相对应，分别对应于“代号”和“名称”，也可自行定义】。

5、点击上图的“应用”，“确定”，注意到左侧模型树发生变化。

可以在cindex对应的列直接修改“代号”，在ptc_common_name对应列修改“名称”，修改后的“代号”和“名称”会自动出现在二维图的明细表中。

Pro/E BOM球标使用教程（自用版）航天十八所伺服阀事业部李伟 010-6838 24231、从三维装配图建立二维装配图之后，如下图（此时尚未建立具体的二维图，但相应的组件、零件、标准件信息已经导入，所以，模板设好的“重复区域”会自动填入相关信息【如果模板没有建立“重复区域”，需要自建表格，然后直接跳到第4步继续】）2、由于原模板的“重复区域”建立比较混乱，而且过滤器设置比较混乱，建议删除原有的“重复区域”。

步骤：菜单栏“表”——重复区域，出现“重复区域”的菜单选择，选择“移除”——“选出区域”，选择明细表中原有的重复区域，如下图所示（或者直接选择“所有区域”直接全部删除原有“重复区域”）3、选出表中含有文字的单元格（不包含明细表最下一行的表头啊），可拉框选择，右键，删除文本内容，至此明细表一片空白，从里到外。
