蓄电池内阻测试仪产品说明书（V1.01）武汉启亦电气有限公司Wuhan Qiyi Electric Co.,Ltd本说明书对应蓄电池内阻测试仪，软件版本V1.01。
武汉启亦电气有限公司版权所有。
本说明书中的产品信息、技术参数代表说明书编写时的技术状态，更改恕不另行通知。
我们已经尽力确保本说明书中的信息可靠和准确，但仍可能存在不准确或者错误的地方。
使用说明尊敬的用户：感谢您购买本公司蓄电池内阻测试仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
产品说明书是提供关于如何安全、正确和高效地使用蓄电池内阻测试仪的资料。
蓄电池内阻测试仪产品说明书包含使用该设备的重要安全说明，让您熟悉设备操作。
请阅读并遵循“安全规程”一节中所说明的安全规定以及所有相关的安装和运行说明。
遵从产品说明书里的指示有助于规避风险、减少修理费用及由于不正常操作导致的仪器故障。
应该在使用蓄电池内阻测试仪的现场常备产品说明书。
所有蓄电池内阻测试仪的操作者必须要阅读它。
除了遵守蓄电池内阻测试仪说明书的内容，您还要遵守在高电压电力设备上工作的所有相关的国家及国际安全规程。
在高压电力设备上工作是非常危险的。
使用蓄电池内阻测试仪进行的测量必须由具有相关资质的、熟练并经认可的人员来进行。
在工作开始前，请清晰地明确责任。
接受过蓄电池内阻测试仪训练、指导、培训的人员在从事高压电力设备的工作时，仍然需要有经验的操作员监督下进行。
安全规程:请阅读下列安全注意事项，以避免人身伤害！（1）在操作蓄电池内阻测试仪之前，请仔细阅读本章中的说明。
如果您不理解其中某些安全规程，在继续操作前请联系武汉启亦电气有限公司。
在使用蓄电池内阻测试仪工作时，要注意遵守安全规程。
（2）只有本公司专业技术人员或经认证的专业机构才能对蓄电池内阻测试仪进行维护和修理。
使用概述:（1）检查仪器本体及其附件完整无破损，尤其是要避免影响安全的损坏。
（2）做好免受相邻带电部分伤害的安全措施。
一种蓄电池内阻检测电路及其使用方法下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!蓄电池是现代电子设备中常用的能量存储器件，但其性能在长时间使用后会受到影响。
内阻测试仪的使用方法
内阻测试仪是一种能够测量电池内部电阻的仪器，通常用于电池的质量检测和故障排除。
使用内阻测试仪需要遵循以下步骤：
1. 准备工作：接通电源，将测试仪与电池连接，根据测试仪的说明书设置测试参数。
2. 校准测试仪：在进行测试之前，需要对测试仪进行校准，确保测试结果准确可靠。
3. 进行测试：按下测试按钮，测试仪将会对电池进行内阻测试。
测试结果将会显示在测试仪的屏幕上。
4. 分析测试结果：根据测试结果分析电池的质量情况，如果测试结果不理想，需要进一步排除电池故障并进行修理或更换。
5. 维护测试仪：使用完毕后，应该将测试仪清洁干净并收好，以便下次使用。
总之，内阻测试仪是一种非常实用的仪器，可以帮助我们更准确地检测和维护电池的质量，提高电池的使用寿命和效率。
- 1 -。
电池内阻测试仪制作说明、原理电池内阻测试仪最基本的工作原理是采用四线法进行电池内阻的测量。
如图 1所示，电池内阻测试仪（以下简称 BK ）总共有4根出线，一对Bat 蓝线是对 电流采样的功率线路，一对sen se 红线是对电压采样的信号线路，分开采样的优 点是，红线电流约为0,电压采样准确，基本可以忽略 BK 出线存在阻抗对测试 结果产生影响的可能性。
图1四线法基本原理图内阻的测量思想是：通过BK 分别测得电池空载和带载（BK 对其进行放电） 时的电压，求得电压差，再除以带载时的电流值即可求出电池存在的内阻 R ，即:、实现PV诵E& ■ PU'旺 ER 4pOTlPOWER图2电源接口BK 出线为4条，两两一对，如图2所示，左侧相当于图1的sense 线，用作二.Ml忑A驱动三极管采用的是通用运算放大器，由于 dsp 输出驱动信号并非直流，而是PWM ，所以运算放大器还有进行二阶滤波的作用，上图的截止频率为 10Hz ,采 用通用运算放大器LM2904实现。
由于本设计不设置另外供电电源，因此LM2904 是由电池滤波后直接供电使用的。
处于安全角度考虑，dsp 输出的PWM 信号没有直接送至LM2904进行使用，而是首先进行了光耦隔离，保证控制电路和dsp 不受主电路故障的影响。
TLP521 和PC817等光耦不满足截止频率和上升下降时间要求，因此采用快速性高的 TLP109实现20k 频率PWM 传送。
图3为实际设计中的主电路结构, 采用功率三极管作为主电路的功率耗散器件, BK 进行电池放电时热量几乎都在 管,额定3A 。
R25用来进行电流检测, Q1上耗散，设计中采用 MJD31C 达林顿 本设计中采用0.1%精度低温漂精密电阻。
o功率部分:LMU 苫匸图4光耦隔离电路power L2x111 power 5V3 图5线性电源电路图图5为线性电源，为光耦二次侧进行供电用，采用 1117实现。

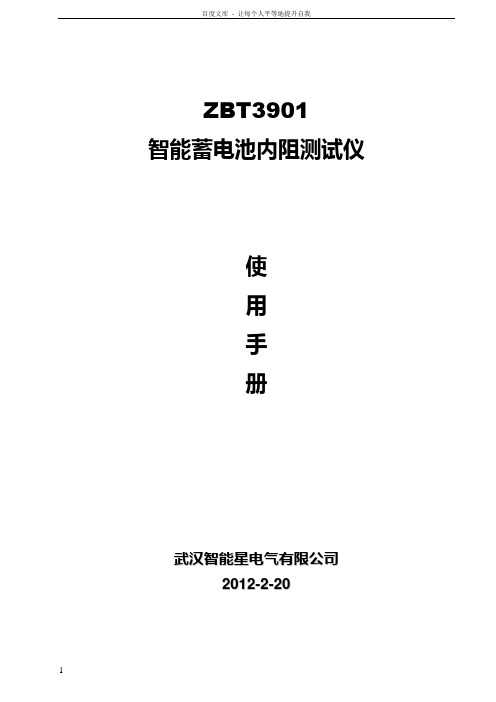

ZBT3901智能蓄电池内阻测试仪使用手册武汉智能星电气有限公司2012-2-20目录一、概述 (2)二、特点 (3)三、安全信息 (3)四、重要安全指引 (4)五、使用说明 (7)六、技术参数 (8)七、电池内部阻抗 (8)八、操作说明 (9)九、测试功能 (11)十、注意事项 (22)十一、运输、贮存 (22)十二、售后服务 (23)附录：蓄电池状态判断方法及蓄电池内阻列表 (23)ZBT3901智能蓄电池内阻测试仪一、概述蓄电池内阻测试仪结构图«Skip Record If...»关于蓄电池内阻测试仪蓄电池内阻测试仪是一种手持式测试仪，它可以对单节电池的性能进行测试，并可对成组使用的电池进行整体测试，评价整体特性，挑选出落后电池。
二、特点●便携式●用户界面友好●充电电池，待机时间大约为2-4小时●大屏幕点阵LCD显示三、安全信息安全注意事项为了您的安全，在操作蓄电池内阻测试仪前，请先阅读完本说明书中的全部内容。
由于本测试仪的用途广泛，测试对象繁多，我们无法预见所有可能的场合并给出安全忠告。
测量人员应熟悉所测试系统的特点。
采取适当的维修方法和测试步骤，以免造成自身及工作区域其他人的伤害和检测设备的损坏，这一点是非常重要的。
我们假定操作者在使用本测试仪之前，已经对电池、充电系统和设备起动有了一个全面的了解。
在使用本测试仪前，请务必参考并遵守相关的安全注意事项、汽车或被测试设备制造商提供的测试步骤。
安全要点本仪表在连续多次测量电池后，会产生高温。
对此设置了过热保护措施，在温度过高时将禁止测量电池。
出现此情况，冷却数分钟后可继续测量。
如仪表内部发出焦糊气味，且手感仪表温度过高，应立即停止测量，关闭仪表，断开夹具。
完全阅读说明书阅读、理解并遵守本说明书中的安全信息及说明。
安全信息中包含以下警示标志：危险！表示非常紧急的危险情形，如果不设法避免，将可能导致严重的人员伤亡。
警告！表示潜在的危险情形，如果不设法避免，将可能导致严重的人员伤亡。
内阻测试仪的使用方法1.购买合适的内阻测试仪首先，选择适合自己需求的内阻测试仪。
市面上有许多不同型号和品牌的内阻测试仪，选择一款质量可靠、功能齐全的产品是至关重要的。
2.准备测试仪将内阻测试仪取出包装，检查是否完好无损。
同时，根据使用说明书了解仪器的使用方法、功能以及安全注意事项。
3.准备被测装置将要测量的电池、蓄电池或超级电容器从系统中拆卸下来，确保其与电源完全断开连接，并确认其已经放电。
4.连接测试仪将测试仪的测试夹具连接到被测装置的正、负极上，确保连接牢固、不会产生干扰，并注意连接的极性是否正确。
5.设置测试参数根据被测装置的特性，通过测试仪的控制面板设置相关的测试参数，如测试电流、测试时间、测量精度等。
对于不同的装置，参数设置可能有所不同，需要根据说明书进行正确选择。
6.开始测试按下测试仪上的开始按钮，测试仪将自动进行测试过程。
在测试过程中，内阻测试仪会通过电流刺激被测装置，并测量其电压响应。
测试仪会根据设置的参数自动计算出内部电阻。
7.记录测试数据测试仪完成测试后，会将测试数据显示在仪器的屏幕上。
此时，可以将数据记录下来，以供后续分析和评估使用。
同时，一些先进的内阻测试仪还可以将数据保存到存储设备中，以便后续查看和处理。
8.结束测试当所有测试完成后，可以将测试夹具从被测装置上拆卸下来，然后将被测装置与电源再次连接。
需要注意的是，使用内阻测试仪时要遵循以下安全注意事项：-在测试开始之前，确保仪器和被测装置的工作环境是安全和稳定的，避免因测试过程中的干扰而导致事故。
-操作仪器时，要穿戴好防静电手套等防护用品，防止静电对测试结果的影响。
-操作仪器应按照说明书的要求进行，不要随意更改参数设置或操作步骤。
-在测试过程中，要避免用手触碰测试仪或者被测装置的导线和电极，以免触电或受伤。
-在测试过程中，注意观察仪器是否有异常情况，如过高的温度、异常的噪音等。
如有异常情况，应及时停止测试并检查修复仪器。
智能蓄电池内阻测试仪功能及工作原理说明智能蓄电池内阻测试仪-智能蓄电池内阻仪主要用来测试蓄电池内阻，通过内阻值变化来评估蓄电池好坏，从而作为蓄电池管理参考依据。
蓄电池内阻测试仪采用本公司研发的最先进的交流放电测试方法，能够精确测量蓄电池两端电压和内阻，并配以强大的蓄电池内阻标准值做参考，以此来判断对比蓄电池电池容量和目前状态的变化，及时发现不良。
本文就仪天成电力设备有限公司就YTC5915蓄电池内阻测试仪的功能及工作原理做以下说明。
电池的内阻直接决定了电池的好坏，为了随时监测电池的内阻，本公司设计和开发了此款电池内阻测试仪，本系统的原理框图如下：功能简要说明：1.被测电池类型：标称电压为12V以下的电池，电压测试精度1% .2.测试对象：支持随机单节和整组多节电池两种测试方案。
3.测试项目：仅测试电池电压、测试电池电压和内阻、测试电池和链接条4.测试模式：支持自动切换到下一节和手动切换到下一节两种切换模式。
5.数据管理：支持测试数据的查看、导出、编辑功能。
6.过温保护：当内部散热器温度达到75℃时，内部风扇会启动，帮助散热。
7.当内部散热器温度降低到65℃时，内部风扇会停止。
8.当散热器温度达到85℃时，系统提示温度过高请等待，测试会停止，避免仪器过热而损坏。
9.系统其它功能：系统支持语言设置、自动关机设置、日期时间设置和测量校准功能。
10.仪器配有15V/2A适配器，内置11.1V/3200mAh锂离子电池，可连续工作10小时，待机时长可达7天。
11.仪器配有4.3寸电阻式触摸屏，并支持SD卡、USB2.0接口。
仪天成电力设备有限公司是专业生产销售电力检测设备的技术型厂家，拥有十多年的行业技术经验，所生产的YTC5915智能蓄电池内阻测试仪具有体积小，重量轻的特点，售后三月包换，三年质保，终身保修！。
目录第一章智能蓄电池测试仪简介 (2)1. 说明 (2)2. 主机部件 (2)3. 主要功能特点 (2)4. 技术指标 (3)第二章内阻测试说明 (3)第三章使用方法 (5)1. 准备 (5)2. 目视检查 (5)3. 注意事项 (6)4. 电池测试 (6)5. 历史记录 (7)6. 系统设置 (7)7. 提示音说明 (8)第一章智能蓄电池测试仪简介1. 说明本手册为蓄电池内阻测试仪的使用指南，请在操作使用测试仪前仔细阅读本手册。
2. 主机部件2. 1 USB接口：用来通过U盘上传测试数据和下载参数；2. 2 测试接口：连接测试夹具；2. 3 充电接口：连接充电器；2. 4 LCD：320*240彩色TFT液晶屏；2. 5 键盘：共7个按键。
定义如表一。
表一键盘功能一览表分类符号功能方向键▼▲1.上下移动光标选择选项。
2.在某些页面可执行翻页功能。
特殊键◄►菜单切换。
[Enter]1.电池测试。
2.确认当前选择。
[Esc]1.退出或者返回上一级。
2.中断当前工作。
电源开关,每次按下依次开打开/关闭电源。
3. 主要功能特点可对蓄电池电压、内阻、容量进行测试；可以作为电压表使用,测试电池电压；可对不同电压等级的蓄电池进行自动切换；可对蓄电池进行容量测算；测试数据同步存储；对判别结果进行声音提示；电池充电状态指示；本机电池电压实时显示；无操作自动待机；测试数据记录存储；通过u盘和分析软件系统进行数据交换。
4. 技术指标测试量量程精度分辨率电压0～16V ±0.5% 1mv内阻（2V）0～10mΩ≤5% 1μΩ内阻（6V/12V）0～100mΩ≤5% 1μΩ温度-20℃～80℃±0.5%±1℃ 1℃供电电源12V 3000mAh可充锂电池可存数据 2500节测试时间连续工作不小于6小时存储容量 512Kbytes 待机时间＞32小时（有自动待机功能）尺寸 238*134*44mm 显示器320*240彩色TFT液晶屏相对湿度 10%～90%工作温度-10℃～45℃采样率1.25组(内和电压测量)/秒。
蓄电池容量测试仪使用方法和标准
蓄电池容量测试仪是一种用来检测蓄电池容量的设备，其主要作用是测量蓄电池在一定条件下的容量，以便评估其性能和可靠性。
蓄电池容量测试仪可用于各种类型的蓄电池，如铅酸蓄电池、镍镉蓄电池、镍氢蓄电池和锂离子蓄电池等。
使用蓄电池容量测试仪的方法如下：
1. 首先将蓄电池充满电并让其静置一段时间，直到其表面温度稳定。
2. 将测试仪连接到蓄电池的正负极，并将测试仪上的设置调至正确的蓄电池类型。
3. 启动测试仪并开始测试，测试持续时间通常为几小时。
4. 在测试结束后，测试仪将提供蓄电池的容量数据，根据此数据可以评估蓄电池的性能和可靠性。
蓄电池容量测试仪的标准通常包括以下几个方面：
1. 测试温度：测试应在合适的温度范围内进行，以确保测试结果的准确性。
2. 测试时间：测试时间通常应在数小时至数天之间，以便获取准确的容量数据。
3. 测试条件：测试应在一定的条件下进行，如恒定的电流、电压和温度等。
4. 测试精度：测试仪的精度应达到一定的标准，以确保测试结果的可靠性和准确性。
总之，蓄电池容量测试仪是一种非常有用的设备，可以帮助用户评估蓄电池的性能和可靠性，从而提高蓄电池的使用寿命和效率。
在使用测试仪时，用户应按照标准的操作流程进行操作，以确保测试结果的准确性和可靠性。
蓄电池测试仪的使用流程1. 简介蓄电池测试仪是一种用于测试蓄电池性能和健康状况的工具。
它通过测量电池的电压、充电状态和内阻等参数，来评估蓄电池的可用性和寿命。
本文将介绍蓄电池测试仪的使用流程，帮助您正确使用蓄电池测试仪。
2. 准备工作在开始使用蓄电池测试仪之前，需要进行以下准备工作：•确保蓄电池测试仪的电源充电，以免影响测试过程中的准确性。
•检查测试仪的探针和连接线是否完好，并确保连接线的插头与待测试电池的接口匹配。
3. 测试步骤按照以下步骤来测试蓄电池：3.1. 连接蓄电池测试仪•将测试仪的连接线的插头插入待测试蓄电池的接口。
确保连接紧固，以避免出现电压漏水或测试不准确的情况。
3.2. 打开蓄电池测试仪•按下测试仪的开关按钮，打开测试仪的电源。
•在测试仪的控制面板上选择所需的测试模式。
常见的测试模式包括：电压测试、充电状态测试和内阻测试。
3.3. 进行测试根据所选择的测试模式，按照以下步骤进行测试：3.3.1. 电压测试•在控制面板上选择“电压测试”模式。
•按下测试仪上的“开始测试”按钮，测试仪将会显示电池的电压值。
3.3.2. 充电状态测试•在控制面板上选择“充电状态测试”模式。
•按下测试仪上的“开始测试”按钮，测试仪将会显示电池的充电状态，如充满、未充满或需要充电。
3.3.3. 内阻测试•在控制面板上选择“内阻测试”模式。
•按下测试仪上的“开始测试”按钮，测试仪将会测量电池的内阻值，并显示在屏幕上。
3.4. 分析测试结果•根据测试仪显示的测试结果，对蓄电池的性能和健康状况进行评估。
•如果测试结果显示电池存在问题，如电压异常、充电状态不佳或内阻过大，考虑更换电池或进行维修。
4. 注意事项在使用蓄电池测试仪时，需要注意以下事项：•遵循测试仪的使用手册中的指示，确保正确操作测试仪。
•在测试过程中，避免将探针接触到电池的金属部分，以免触电或短路。
•在测试仪未使用时，应断开电源和电池连接，以免浪费电能和损坏测试仪。
SC- XNZ型蓄电池内阻测试仪技术使用说明书保定双成电力科技有限公司目录一、蓄电池内阻测试仪简介 ........................................................................................................... (3)1. 说明 (3)2. 外观示意图 (3)2.1包装和附件 (3)2.2主机部件 (3)3. 主要功能特点 (4)4. 使用环境 (4)5. 技术指标 (4)二、蓄电池内阻测试说明 (5)三、蓄电池内阻测试使用方法 (5)1. 准备 (5)2. 目视检查 (5)3. 注意事项 (6)4. 测试 (6)4.1 主菜单 (6)4.2 单节电池测量 (6)4.3 整组电池测量 (7)4.4 连接电阻测量 (7)4.5 数字电压表 (8)5. 测试数据管理 (8)5.1 整组数据查询 (8)5.2 整组数据分析 (8)5.3 单节数据查询 (8)5.4 数据写入u盘 (8)5.5 删除单节数据 (9)5.6 删除整组数据 (9)6. 仪表系统管理 (9)6.1 整组参数设置 (9)6.2 自定义内阻 (9)6.3 仪表校零 (10)6.4 电压校正 (10)6.5 选择语言 (10)6.6 辅助参数 (11)一、蓄电池内阻测试仪简介1. 说明本技术使用说明书为SC-XNZ型蓄电池内阻测试仪的使用指南,请在操作使用前仔细阅读本说明书。
.2外观示意图2.1包装和附件2.1.1手提箱1个；2.1.2蓄电池内阻测试仪主机1台；2.1.3测试线(含测试钳)1条；2.1.4充电器1个；2.1.5u盘1个；2.1.6光盘1张；2.1.7蓄电池内阻测试仪技术使用说明书1本；2.1.8DS-216数据分析管理系统用户手册1本；2.1.9合格证1张；2.1.10装箱单1张.2.2主机部件2.2.1 USB接口:用来通过u盘上传测试数据和下载参数；2.2.2 测试接口:连接测试夹具；2.2.3 充电接口:连接充电器；2.2.4 LCD：192*64显示屏；2.2.5 键盘:共18个按键。
定义如表一。
表一键盘功能一览表分类符号功能数字键0 1 2 3 45 6 7 8 91.快速选择选项。
2.输入数字。
方向键▼▲1.上下移动光标选择选项。
2.在某些页面可执行翻页功能。
◄►1.改变数值或数位。
2.在某些页面可执行翻页功能。
特殊键[Enter]1.确认当前选择。
2.确认当前输入。
[Back]1.退出或者返回上一级。
2.中断当前工作。
[POWER] 电源开关,每次按下依次打开/关闭电源。
[LIGHT] 背光开关, 每次按下依次打开/关闭背光。
3. 主要功能特点可对蓄电池内阻进行测试；可对蓄电池电压进行测试；可以对连接板接触电阻进行测试并自动报警；可以作为电压表使用,测试电池电压；可对蓄电池进行容量测算；内置多种蓄电池的参考内阻和电压；用户可以自定义蓄电池类型及其参考内阻值；根据测试数据和参考值对被测电池进行自动电池健康状态判别；对判别结果进行声音提示；可以对单节电池进行测试；可以对整组电池进行逐节连续测试；可以对电池按照站/组/节号进行参考值管理,一次设定,重复测试；电池充电状态指示；本机电池电压低指示；无操作自动关机；测试数据记录存储；配备功能强大的后台数据分析管理软件(在pc机上运行)；分析管理系统可以读入,存储,分析测试数据和历史数据；后台分析管理系统可以查询生成打印各种图表；通过u盘和分析软件系统进行数据交换；关键数据和操作有密码保护；支持中英文界面。
4.使用环境环境温度：0-40℃相对湿度：10%--90%环境噪声：<60dB(A)大气压力：86-106kpa5.技术指标测量范围：内阻：0.000mΩ～1Ω电压：0.000V～220.0V分辨率：内阻：10μΩ电压：1mV测量精度：内阻：±1.0％rdg ±5dgt电压：±0.2%rdg ±5dgt主机尺寸：长×宽×高= 236mm×130mm×43mm包装尺寸：长×宽×高= 448mm×151mm×352mm主机重量：0.75Kg电源：7.4v2200mAH锂电存储容量： 64KbytesNVRAM充电器输入：AC100v-264V充电器输出：DC12vLCD：STN192×64pixes 带背光内置标准：250种内阻参考值；可存数据：20站*10组*250节；测试时间：>8小时待机时间：>72小时(有自动关机功能)二、蓄电池内阻测试仪说明电池内部阻抗，也称为内阻，是一项影响电池性能的重要指标。
每个电池都有一个当量内阻，该电阻影响电池提供电能的能力。
影响电池内阻的因素有：电池尺寸、工作时间、结构、状况、温度和充电状态。
通常，对一个充满电的良好电池，电池尺寸对电池内阻的影响最大。
以下为电池尺寸如何影响内阻的例子：◆一个状态良好的1300CCA电池，在充满电时的内阻值在3 mΩ以下。
◆一个状态良好的500CCA电池，在充满电时的内阻值约为7 mΩ。
当电池放电时，其内阻增大。
当电池放电达到一定程度后，内阻的变化量才很明显。
当电池放完电后，其电阻比完全充电状态时大2~5倍。
电池温度也影响内阻的测量，但只在冰点以下才比较明显。
在32℉以下，温度对内阻的影响很大，在-20℉时的内阻是原来的两倍。
这就是为何在冬季电池的能量要小很多。
电池的使用时间也会影响其内阻。
电池使用时间越长，内阻越大。
内阻增加的多少与电池的使用和维护方法有关。
电池的整体状况（例如机械装置失效）也会影响电池的内阻。
某些失效模式会使电池内阻增加。
如上所述，内阻是用来评价电池状况的一个重要指标，虽然它不能够单独使用。
电池电压及提供电流的能力应与其内阻结合起来，以便更适当地对电池进行诊断。
本分析仪的关键技术在于用交流注入法对电池进行内阻测量,同时辅助以电压测量等对电池进行综合判断,加之在测试操作界面上完全按照业内通常操作测试习惯设计,所以在一般情况下本表是一个非常实用的电池内阻容量分析仪表；但应看到,由于电池的复杂性,特别是在一些如高低温的环境中,判定标准应该进行适当修正。
三、蓄电池内阻测试使用方法1. 准备将测试线和蓄电池内阻测试仪通过航空插头连接起来,拧紧紧固螺盖；本机电池应该充满电。
2. 目视检查使用蓄电池内阻测试仪测试前应对被测电池进行如下检查：◆待测电池盒是否破裂。
◆待测电池单元盖是否破裂。
◆待测电池盒与电池单元盖的密封情况。
◆待测电池接头或接线柱是否被腐蚀。
◆待测电池压板是否过松或过紧而使电池内部破裂。
◆待测电池上部污垢或导电酸。
◆电缆或导线磨损、断裂或损坏。
◆待测电池接头被腐蚀或过松。
3. 注意事项使用蓄电池内阻测试仪进行测试时，应观察所有设备制造商的注意事项和警告。
◆测试前应仔细检查所有测试引线的连接。
◆确认测试夹牢靠连接在电池的接线柱上。
◆确认正极和负极夹均正确连接在电池的接线柱上。
◆如果极性接反，电压将显示负值。
◆电池夹必须与电池连接牢固。
否则将出现错误诊断。
对于接线柱在侧面的电池，将测试夹夹在圆形电缆的接线端，而不是方形电缆的接线端。
为了确保连接牢固，必要时可拆下电池夹螺栓，并用一个侧面转接接头代替。
安装前检查接线柱间隙是否足够。
4. 测试4.1 主菜单按下[POWER]键1秒钟,即可打开蓄电池内阻分测试仪电源.自动进入主菜单.主菜单有六项功能：4.1.1单节电池测量：对单节电池进行测量；4.1.2整组电池测量：对整组电池进行测量；4.1.3连接电阻测量：对连接板接触电阻进行测量；4.1.4数字电压表：可以测量电池电压；4.1.5测试数据管理：对测试数据进行相关管理；4.1.6仪表系统管理：可以校表和系统参数设定。
说明：[POWER]键即为电源开关键,电源关闭时按下可打开电源,电源关闭状态下按键可打开电源,每次按下时间需持续1秒以上方为有效。
[LIGHT]键是背光开关键,在开机状态下,可根据需要选择打开或者关闭背光；按下该键交替打开/关闭背光。
4.2 单节电池测量在主菜单下,选择[单节电池测量],即可进入单节电池测试：4.2.1将电池夹连接到电池上，注意极性,红色夹接正极,黑色夹接负极；4.2.2按[Enter]键或者[1]键,进入单节测量；4.2.3输入存储序号，默认序号较前一次自动增加，按[Enter]键。
4.2.4按[←] [→][↑] [↓]键选择电池类型后，按[Enter]键进行测试。
4.2.5内阻测试仪显示测试结果。
4.2.6按[Enter]键，内阻测试仪保存测量数据，并进入下一节电池测量界面。
4.2.7或者按[Back]键退出单节测试，不保存测试结果。
说明：◆如果极性接反错误，电压将显示负值。
◆出现紧急情况时，立即拆除电池引线停止测试；◆电池状态指示标志：采用星级制，显示三星表示电池状态为【优】；显示两星表示电池状态为【良】；显示一星表示电池状态为【中】；显示黑色底交叉，表示电池状态极差，需立刻进行更【换】；显示黑色底问号，表示电池状态为【异常】。
4.3 整组电池测量测量一组电池的状态，包括电压、内阻、电池容量。
对测量的各电池状态进行比较，挑选出有问题的电池。
4.3.1进入[主菜单]菜单；4.3.2 选择[2整组电池测量]按[Enter]或[2]确认；4.3.3将电池夹连接到电池上，注意极性。
说明：整组测量需要预先设置系统参数，否则将提示设置。
进入到主菜单下的[6仪表系统管理]下的[1整组参数设置]进行设置。
4.3.4按屏幕提示选择“站号”(选择内容须在整组参数表设置的范围内)，按[Enter]键，光标将移至“组号”输入栏，系统自动寻找并显示该“站号”对应的第一个未检测的“组号”，如输入“站号”对应的所有“组号”均被检测过，“组号”将不显示任何内容，等待输入相应值。
4.3.5 按[Enter]键，光标移动到“电池数”栏，这时不必再输入电池数，仪表智能选择对应的第一个未检测的“电池数”并进行测试。
说明：◆如果极性连接错误，电压将显示负值。
◆出现紧急情况时，立即拆除电池引线停止测试。
4.3.6 进入测试后,显示测试值并自动判别,如果合格会有蜂鸣器叫一声,即可移动测试夹到下一节电池,内阻测试仪仪自动转入测试下一节测试界面；4.3.7如果不合格,应调整转动夹具保证连接可靠,确实不合格可按[Enter]键对不合格结果进行确认，“电池”数自动加一,进入下一节测试。
4.3.8测试过程中按[Back]键，系统将结束当前检测过程，该组测试结果可以保存以备下次接着测试,也可以放弃数据。
