智能蓄电池内阻测试仪功能及工作原理说明

蓄电池内阻测试仪产品说明书（V1.01）武汉启亦电气有限公司Wuhan Qiyi Electric Co.,Ltd本说明书对应蓄电池内阻测试仪，软件版本V1.01。

武汉启亦电气有限公司版权所有。

本说明书中的产品信息、技术参数代表说明书编写时的技术状态，更改恕不另行通知。

我们已经尽力确保本说明书中的信息可靠和准确，但仍可能存在不准确或者错误的地方。

使用说明尊敬的用户：感谢您购买本公司蓄电池内阻测试仪。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

产品说明书是提供关于如何安全、正确和高效地使用蓄电池内阻测试仪的资料。

蓄电池内阻测试仪产品说明书包含使用该设备的重要安全说明，让您熟悉设备操作。

请阅读并遵循“安全规程”一节中所说明的安全规定以及所有相关的安装和运行说明。

遵从产品说明书里的指示有助于规避风险、减少修理费用及由于不正常操作导致的仪器故障。

应该在使用蓄电池内阻测试仪的现场常备产品说明书。

所有蓄电池内阻测试仪的操作者必须要阅读它。

除了遵守蓄电池内阻测试仪说明书的内容，您还要遵守在高电压电力设备上工作的所有相关的国家及国际安全规程。

在高压电力设备上工作是非常危险的。

使用蓄电池内阻测试仪进行的测量必须由具有相关资质的、熟练并经认可的人员来进行。

在工作开始前，请清晰地明确责任。

接受过蓄电池内阻测试仪训练、指导、培训的人员在从事高压电力设备的工作时，仍然需要有经验的操作员监督下进行。

安全规程:请阅读下列安全注意事项，以避免人身伤害！（1）在操作蓄电池内阻测试仪之前，请仔细阅读本章中的说明。

如果您不理解其中某些安全规程，在继续操作前请联系武汉启亦电气有限公司。

在使用蓄电池内阻测试仪工作时，要注意遵守安全规程。

（2）只有本公司专业技术人员或经认证的专业机构才能对蓄电池内阻测试仪进行维护和修理。

使用概述:（1）检查仪器本体及其附件完整无破损，尤其是要避免影响安全的损坏。

（2）做好免受相邻带电部分伤害的安全措施。

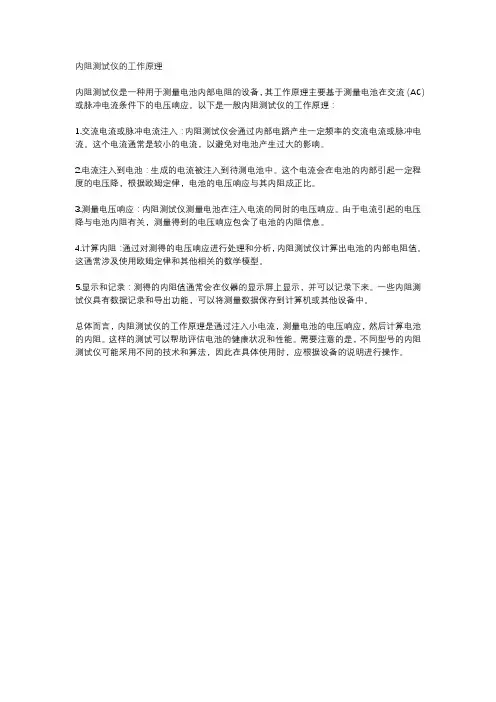

内阻测试仪的工作原理
内阻测试仪是一种用于测量电池内部电阻的设备，其工作原理主要基于测量电池在交流（ AC）或脉冲电流条件下的电压响应。

以下是一般内阻测试仪的工作原理：
1.交流电流或脉冲电流注入：内阻测试仪会通过内部电路产生一定频率的交流电流或脉冲电流。

这个电流通常是较小的电流，以避免对电池产生过大的影响。

2.电流注入到电池：生成的电流被注入到待测电池中。

这个电流会在电池的内部引起一定程度的电压降，根据欧姆定律，电池的电压响应与其内阻成正比。

3.测量电压响应：内阻测试仪测量电池在注入电流的同时的电压响应。

由于电流引起的电压降与电池内阻有关，测量得到的电压响应包含了电池的内阻信息。

4.计算内阻：通过对测得的电压响应进行处理和分析，内阻测试仪计算出电池的内部电阻值。

这通常涉及使用欧姆定律和其他相关的数学模型。

5.显示和记录：测得的内阻值通常会在仪器的显示屏上显示，并可以记录下来。

一些内阻测试仪具有数据记录和导出功能，可以将测量数据保存到计算机或其他设备中。

总体而言，内阻测试仪的工作原理是通过注入小电流，测量电池的电压响应，然后计算电池的内阻。

这样的测试可以帮助评估电池的健康状况和性能。

需要注意的是，不同型号的内阻测试仪可能采用不同的技术和算法，因此在具体使用时，应根据设备的说明进行操作。

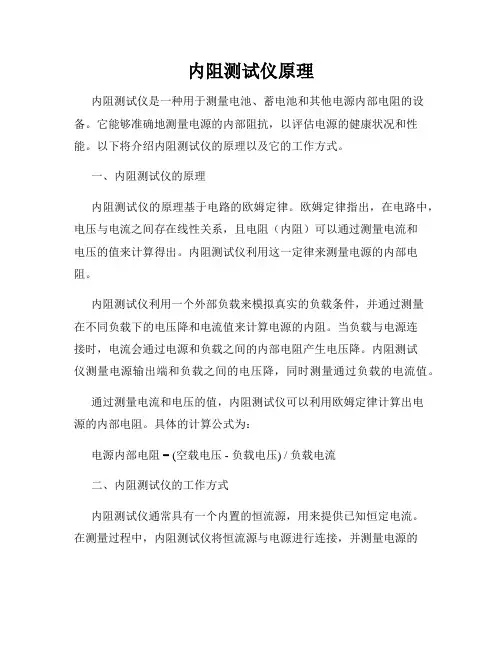

内阻测试仪原理内阻测试仪是一种用于测量电池、蓄电池和其他电源内部电阻的设备。

它能够准确地测量电源的内部阻抗，以评估电源的健康状况和性能。

以下将介绍内阻测试仪的原理以及它的工作方式。

一、内阻测试仪的原理内阻测试仪的原理基于电路的欧姆定律。

欧姆定律指出，在电路中，电压与电流之间存在线性关系，且电阻（内阻）可以通过测量电流和电压的值来计算得出。

内阻测试仪利用这一定律来测量电源的内部电阻。

内阻测试仪利用一个外部负载来模拟真实的负载条件，并通过测量在不同负载下的电压降和电流值来计算电源的内阻。

当负载与电源连接时，电流会通过电源和负载之间的内部电阻产生电压降。

内阻测试仪测量电源输出端和负载之间的电压降，同时测量通过负载的电流值。

通过测量电流和电压的值，内阻测试仪可以利用欧姆定律计算出电源的内部电阻。

具体的计算公式为：电源内部电阻 = (空载电压 - 负载电压) / 负载电流二、内阻测试仪的工作方式内阻测试仪通常具有一个内置的恒流源，用来提供已知恒定电流。

在测量过程中，内阻测试仪将恒流源与电源进行连接，并测量电源的输出电流和电压降。

测试仪通过改变恒流源的负载电阻来模拟不同负载条件。

在测量之前，内阻测试仪需要对恒流源进行校准，以确保提供的恒流源在测量过程中能够维持恒定的电流值。

校准过程中，测试仪会在不同负载下测量恒流源输出的电流，并进行校准计算。

一旦校准完成，内阻测试仪会根据预设的测试参数依次测量不同负载下的电流和电压降。

通过测量多组数据，测试仪可以计算出电源在不同负载条件下的内阻，从而评估电源的性能状况。

内阻测试仪通常还具有数据存储和分析功能，可以将测量结果保存下来，并进行数据分析。

这样，用户可以通过对多次测试结果的比较和分析来了解电源的状态变化和性能趋势。

总结：内阻测试仪是一种用于测量电源内部电阻的设备，它利用电路的欧姆定律原理进行测量。

通过测量电流和电压的值，内阻测试仪可以计算出电源的内部电阻，并评估电源的健康状况和性能。

蓄电池内阻测试仪计量的校正方
法详细说明
电池内阻测试仪的原理：由M8产生1KHz方波，由放大器产生10mA 1KHz交变恒流输出源，经过测试电阻后，产生交变电压信号经过250倍放大，再由M8的快速同步相移ADC检出值。

蓄电池内阻测试仪计量校正方法：
1、按［电源］开关打开蓄电池内资测试仪。

说明：
打开测试仪后，可根据需要打开/关闭LCD背光。

计量校正用于仪表的校准。

测量前选择一个标准电池，即选择一个电池，的测出它的电压值，作为标准电压。

2、按数字键4选择［4.系统管理］。

3、输入密码：88888888。

4、按数字键2选择［2.计量校正］。

5、将夹具短接，按确认按钮，进行自校。

6、自校需要大约3分钟，等屏幕上的数字稳定后，按确认按钮。

7、输入标准电压。

8、用夹具连接标准电源（电池），测量电压。

电池内阻测试仪电路图
测量范围：0 – 500m欧（10mA 1KHz）
PCB使用M8电子负载附加部分电路。

过后和M8电子负载整合。

原理：由M8产生1KHz方波，由放大器产生10mA 1KHz交变恒流输出源，经过测试电阻后，产生交变电压信号经过250倍放大，再由M8的快速同步相移ADC 检出值。

C2、C3两个电容可以用一个47uF/50V的无极性电容代替。

耐压为50V是为了测高电压电池内阻。

NEPRI-6810智能蓄电池内阻测试仪使用说明书Ver:1.0国科电研（武汉）股份有限公司目录一、概述 (2)1、用途 (2)2、特点 (2)3、四端法测试夹的优点： (2)4、测试探针的优点： (3)5、功能 (3)6、技术参数 (3)二、操作指导 (4)1、仪表开机/关机 (4)2、单节测量 (5)2.1（选配项）：带连接电阻的测量说明（成组测量相同） (5)3、成组测量 (6)3.1 自定义标准参数 (6)3．2 标准参数选择 (6)3．3 操作说明 (7)4、数据管理功能 (7)5、时钟设置 (7)6、系统管理 (8)6.1文件管理 (8)6.2语言选择 (8)6.3 测试波形 (9)6.4版本信息 (9)三、仪器结构 (10)1、主机 (10)2、充电器 (10)3、使用说明书 (10)4、工具箱 (10)四、仪表存储说明 (11)1、仪表用FLASH芯片存储数据包括开机画面数据、测量数据等。

(11)2、仪表数据有以下几种： (11)3、仪表数据的操作 (11)五、日常维护 (11)1、清洁维护 (11)2、存放 (11)3、电池维护 (11)一、概述1、用途智能蓄电池内阻测试仪采用先进的交流放电测试方法，能够精确测量蓄电池两端电压和内阻，并以此来判断蓄电池电池容量和技术状态的优劣。

客户可以根据自身情况选择蓄电池的内阻测试、电压测试及容量估算的结果作为新电池配组时内阻匹配的依据；在放电前后测试蓄电池内阻用于鉴别真实落后电池。

2、特点（1）智能化、数字化，全中文操作菜单、准确测量、操作简单。

（2）重量不超过0.45Kg，手持式设计，单人操作，全程自动测量。

（3）满足各种电池内阻检测标准，必须收录齐全的蓄电池内阻参数数据库，并能根据不同电池自己定义蓄电池标准内阻。

（4）测试方法简单，不会影响蓄电池的工作状态，也不会产生安全隐患。

（5）仪表本身可大量存储测试数据，并能在仪表上进行结论性查询和分析，也可将蓄电池测试数据用U 盘导出到计算机软件中生成图表和曲线进行分析。

蓄电池检测仪原理
蓄电池检测仪是一种用来检测蓄电池性能的设备，它可以帮助用户了解蓄电池
的电压、电流、内阻等参数，从而判断蓄电池的健康状况。

蓄电池检测仪的原理是基于电化学原理和电路原理，通过对蓄电池进行恒流放电、恒压充电等操作，测量蓄电池的电压变化和电流变化，从而得到蓄电池的性能参数。

首先，蓄电池检测仪通过恒流放电的方式来测试蓄电池的容量。

在这个过程中，蓄电池检测仪会以恒定的电流放电蓄电池，记录下放电过程中的电压变化，通过对电压随时间的变化进行积分，就可以得到蓄电池的实际容量。

这个过程可以帮助用户了解蓄电池的实际容量是否与其标称容量相符，从而判断蓄电池的老化程度。

其次，蓄电池检测仪通过恒压充电的方式来测试蓄电池的内阻。

在这个过程中，蓄电池检测仪会以恒定的电压充电蓄电池，记录下充电过程中的电流变化，通过对电流随时间的变化进行积分，就可以得到蓄电池的内阻。

内阻是影响蓄电池放电性能的重要参数，通过测试内阻可以帮助用户了解蓄电池的放电性能是否良好。

此外，蓄电池检测仪还可以通过对蓄电池的电压、电流进行实时监测，帮助用
户了解蓄电池的工作状态。

通过对蓄电池的电压、电流进行实时监测，可以及时发现蓄电池的异常情况，如过放、过充等，从而保护蓄电池的安全使用。

总之，蓄电池检测仪的原理是基于电化学原理和电路原理，通过对蓄电池进行
恒流放电、恒压充电等操作，测量蓄电池的电压变化和电流变化，从而得到蓄电池的性能参数。

蓄电池检测仪可以帮助用户了解蓄电池的实际容量、内阻和工作状态，从而判断蓄电池的健康状况，保障蓄电池的安全使用。

YTC5901蓄电池内阻测试仪用户操作手目录一、概述 (3)1.1 功能 (3)1.2、特点 (3)1.3、应用 (3)1.4、技术指标 (3)1.5 电池内部阻抗 (4)二、操作说明 (5)2.1测试提示 (5)2.2目视检查 (5)2.3键盘说明 (5)三、功能操作 (6)3.1单节测量 (6)3.2成组测量 (6)3.2.1成组参数 (6)3.2.2成组测量 (7)3.3数据管理 (8)3.3.1数据查询 (8)3.3.2数据删除 (9)3.3.3写入U盘 (9)3.4系统管理 (10)3.4.1仪表自校 (10)3.4.2计量校正 (10)3.4.3更新程序 (11)3.4.4系统参数 (11)附录：蓄电池状态判断方法及蓄电池内阻列表 (12)一、概述YTC5901智能蓄电池内阻测试仪是一种手持式测试仪，它可以对单节电池的性能进行测试，并可对成组使用的电池进行整体测试。

通过交流注入法精确测量蓄电池的端电压和内阻值，来判断蓄电池容量和技术状态的优劣。

评价整体特性，挑选出落后电池。

1.1功能●测试功能可以对蓄电池进行成组测量，也可以进行单节测量。

●管理功能强大的计算机管理分析系统，能够对电池分组分时间和厂家等查询条件进行管理。

1.2、特点●可以按照用户需求定制更新仪表程序。

●存储容量大，能够表内存储1500多节蓄电池的测试参数，并配备计算机管理专用软件，实现数据存储、同一块电池不同时期技术状态对比、电池劣化趋势分析，从而可预见性的对蓄电池及时进行修复或更换，避免发生电源断电故障。

●便携、易操作：本仪表体积小，重量轻，操作简便，一看即会。

能够方便、快捷地完成现场测试。

1.3、应用●新电池配组验收测试；●旧电池重新配组前进行内阻匹配性测试；●日常测试：跟踪蓄电池内阻变化，并随时掌握劣化电池。

●核对性放电前后配合放电使用，查找放电前后内阻变化值，以判断落后电池。

●测试连接电阻、判断出锣固螺丝是否打紧，预防放电中连接电阻过大导致的放电事故。

安全规则及注意事项感谢您购买了本公司蓄电池内阻测试仪，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的安全规则及注意事项。

✧请注意+/-极性，请勿反向插入。

✧测量电池电压不要超过本仪表的上量限。

✧仪表显示电池电压低符号“”，应及时充电,否则会引起测量误差。

✧长时间不使用时，每三个月充满电一次以保证电池健康。

✧本仪表根据IEC61010安全规格进行设计、生产、检验。

✧测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。

✧注意本仪表机身的标贴文字及符号。

✧使用前应确认仪表及附件完好，才能使用。

✧请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。

✧注意本仪表所规定的测量范围及使用环境。

✧使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。

✧由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。

✧仪表及手册中的“行安全操作。

✧任何情况下，使用本仪表应特别注意安全。

二、简介HDBS蓄电池电池内阻测试仪简称：电池内阻测试仪，是用于测量铅蓄电池、锂电池等充电电池的内阻、电压与温度，以判断电池健康状态的测量仪器，同时可以作为测量电解电容ESR参数的仪表（仅供参考）。

本仪表使用交流4端子测试法测量电池内阻，可不受测试线、端子与电池电极之间接触电阻影响测量正确的测量值。

同时还具有数据存储、数据查阅、报警、自动关机等功能。

整机高档美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。

是电池生产、电池安装、设备生产、设备维修等场景必不可少的仪器。

HDBS电池内阻测试仪由微处理器控制，内部16位ADC可准确检测电池内阻、电压与温度。

其特点在不停止UPS系统的状态下进行测量，使用交流低电阻测量和降噪技术，不需要停止被测设备的正常工作，在运转状态下进行测量，极大的缩短了测试时间。

同时带有数据存储、柱状图显示、数据上传电脑、手机平板等智能设备蓝牙连接进行无线测量、查阅数据等功能。

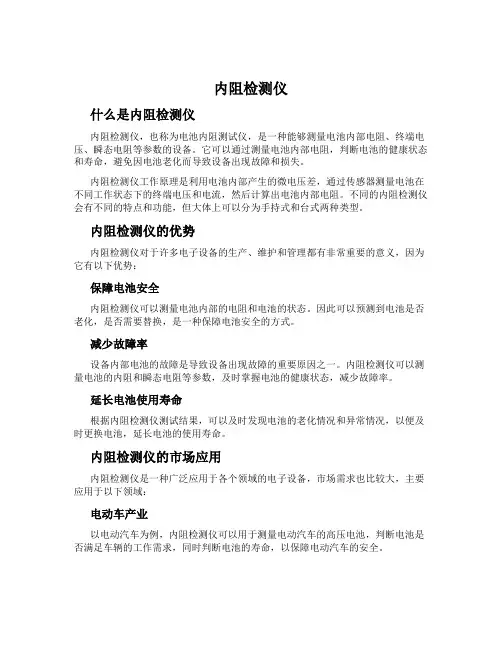

内阻检测仪什么是内阻检测仪内阻检测仪，也称为电池内阻测试仪，是一种能够测量电池内部电阻、终端电压、瞬态电阻等参数的设备。

它可以通过测量电池内部电阻，判断电池的健康状态和寿命，避免因电池老化而导致设备出现故障和损失。

内阻检测仪工作原理是利用电池内部产生的微电压差，通过传感器测量电池在不同工作状态下的终端电压和电流，然后计算出电池内部电阻。

不同的内阻检测仪会有不同的特点和功能，但大体上可以分为手持式和台式两种类型。

内阻检测仪的优势内阻检测仪对于许多电子设备的生产、维护和管理都有非常重要的意义，因为它有以下优势：保障电池安全内阻检测仪可以测量电池内部的电阻和电池的状态。

因此可以预测到电池是否老化，是否需要替换，是一种保障电池安全的方式。

减少故障率设备内部电池的故障是导致设备出现故障的重要原因之一。

内阻检测仪可以测量电池的内阻和瞬态电阻等参数，及时掌握电池的健康状态，减少故障率。

延长电池使用寿命根据内阻检测仪测试结果，可以及时发现电池的老化情况和异常情况，以便及时更换电池，延长电池的使用寿命。

内阻检测仪的市场应用内阻检测仪是一种广泛应用于各个领域的电子设备，市场需求也比较大，主要应用于以下领域：电动车产业以电动汽车为例，内阻检测仪可以用于测量电动汽车的高压电池，判断电池是否满足车辆的工作需求，同时判断电池的寿命，以保障电动汽车的安全。

通讯产业内阻检测仪可以用于测量通讯设备中的备用电池，及时掌握电池状态，减少通讯设备的故障率，确保通讯设备的稳定性和可靠性。

新能源产业内阻检测仪的应用也涉及到新能源的产业，如太阳能电池、风力发电系统等。

通过内阻检测仪可以及时掌握电池的状态，确保系统的正常运行。

内阻检测仪的使用注意事项使用内阻检测仪时，需要注意以下几点：根据不同型号使用不同的内阻检测仪具有不同的功能和特点，需要根据设备的型号和规格来选择不同的检测仪器。

操作熟练使用内阻检测仪需要有一定的技能和操作知识，否则可能会影响检测结果。

ZD-BT600便携式蓄电池内阻测试仪使用说明书目录一、产品概述 (2)二、产品简介 (2)2.1 监测装置构成 (2)2.2 装置简介 (3)2.3 键功能 (3)三、操作说明 (4)3.1 测量准备与连接 (4)3.1.1 测试准备 (4)3.1.2 连接电池 (5)3.2 测量操作 (10)3.2.1 设定时间 (11)3.2.2 测量过程 (11)3.2.3 设定存储器配置 (17)3.2.4 设定测量参数 (18)3.2.5 清除存储器 (20)3.3 提示与报警 (21)3.4 附录 (25)四、保养维护 (27)4.1 运行时的维护 (27)五、运输与贮存 (27)5.1 运输注意事项 (27)5.2 贮存注意事项 (27)六、开箱及检查 (28)6.1 开箱注意事项 (28)6.2 检查事项 (28)七、服务与支持 (28)一、产品概述蓄电池内阻测试仪是北京中电欧亚科技有限公司专为通信、电力系统的铅酸蓄电池放电维护而设计的新型高科技智能产品，为直流系统用户提供一个安全可靠、快捷便携的检测设备。
