上海上海中学物理电流和电路单元测试卷（含答案解析）一、初三物理电流和电路易错压轴题（难）1．小红同学对串联电路的电压规律进行了探究。

（猜想与假设）串联电路总电压等于各用电器两端的电压之和。

（设计与进行实验）（1）按如图所示的电路图连接电路。

（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。

（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。

（4）测出AC间的电压，得出结论。

（交流与评估）（1）在拆接电路时，开关必须________。

（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。

【答案】断开短路不能，电压表的正负接线柱接反了【解析】【详解】（1）为了保护电路，在拆接电路时，开关必须断开。

（2）闭合开关，发现电压表示数为零，若为L1的故障，只能是短路，此时电压表也被短路，故示数为零，若断路时，电压表串联在电路中，电压表会有示数，且接近电源电压；所以小灯泡的故障可能是L1短路。

（3）电压表所接的B接点不动，只断开A接点，并改接到C接点上，此时电流由负接线柱注入，正接线柱流出，即电流方向是反的，指针会反偏，所以不能测出L2两端的电压。

【点睛】重点是研究串联电路电压的实验，注意电压表的使用，在连接电压表时，电流方向不能接错，选择量程可用试触的方法。

2．在探究电路的实验中，用铜导线按如图甲连接好元件，闭合开关后，两表示数如图。

(1)在连接两电流表的导线中，实际电荷定向移动方向是______ （选填“向左”、“向右”或“无规则运动”）；(2)在使用电流表前发现其指针偏向0刻线左侧，应调节表盘下面的______，使指针归0；(3)通过L1、L2的电流分别是______A、______A。

【答案】向左调零螺丝 0.76 0.24【解析】【分析】【详解】(1)[1]在连接两电流表的导线中，电流方向是由左往右的，而导线中实际上定向移动的是自由电子，所以其方向是由右向左的。

上海物理电流和电路单元测试卷（解析版）一、初三物理电流和电路易错压轴题（难）1．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．2．演绎式探究﹣﹣﹣探究点电荷的电场强度如果带电体间的距离比它们的大小大得多，这样的带电体可以看成是点电荷．（1）实验发现，带电量分别为q1、q2的两个点电荷距离为r时，它们之间的作用力F=k，其中k为常量，当q1和r一定时，F与q2之间的关系图象可以用他图甲中的图线来表示．（2）磁体周围存在磁场，同样，电荷周围也存在磁场．电场对放入其中的电荷产生电场力的作用．点电荷q1和q2之间的作用力实际是q1（或q2）的电场对q2（或q1）的电场力．物理学中规定：放入电场中某一点的电荷受到的电场力F跟它的电量q的比值，叫做该点的电场强度，用E表示，则E= ．如图乙所示，在距离点电荷Q为r的A点放一个点电荷q，则点电荷q受到的电场力F= ，点电荷Q在A点产生的电场强度E A= ．（3）如果两个点电荷同时存在，它们的电场会相互叠加，形成合电场．如图丙所示，两个互成角度的电场强度E1和E2，它们合成后的电场强度E用平行四边形的对角线表示．如图丁所示，两个点电荷Q分别放在A、B两点，它们在C点产生的合电场强度为E合．请推导证明：E合=．【答案】（1）c；（2）；；；（3）证明过程如上所示【解析】试题分析：（1）作用力为F=k，k是常数，q1和r一定时，F与q2成正比，所以是一条过原点的直线，c符合题意；（2）根据题意，电场强度：E=；Q在A点对q的电场力：F=，所以点电荷Q在A点产生的电场强度：E A=/q=；（3）由题意知，AB在C点电场强度的大小相等，E A=E B=，且互相垂直，做出其合场强，如图所示：所以E=，即得证．【考点定位】电场强度；电荷间的相互作用3．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。

上海北郊学校物理电流和电路综合测试卷（word含答案）一、初三物理电流和电路易错压轴题（难）1．现有两只小灯泡L1、L2，它们的额定电压分别为2.5V和3.8V．（1）如图甲是小明测定灯泡L1额定功率的实物电路图（不完整）．①请用笔画线代替导线将实物电路图连接完整_____．②闭合开关前，应将滑动变阻器的滑片P移到__端（选填“A”或“B”）．闭合开关后发现：小灯泡不亮，电流表示数为零，而电压表示数接近电源电压。

经检查，电流表是完好的，仅滑动变阻器或小灯泡存在故障，则电路中的故障是__．排除故障后，闭合开关，仍发现小灯泡不亮，电流表指针偏转很小，要使该小灯泡发光只需__。

③当电压表示数为2.5V时，电流表示数如图乙所示，则灯泡L1的额定功率为__W．（2）小华利用图丙所示的电路测出了灯泡L2的额定功率．图中R为阻值已知的定值电阻，还缺两个开关和一只电表（电流表或电压表），请在虚线框内补上这三个元件的符号，使电路完整，实验操作简单______．【答案】A灯泡断路移动滑动变阻器0.8【解析】（1）①根据图中电表的正、负接线柱，从电源正极连接开关，滑动变阻器的接线柱要求一上一下的串联在电路中，所以将C或D连到电源负极即可，如下图所示：②电压表有示数，说明电压表与电源连通；电流表示数几乎为零，灯泡不发光，说明电路断路或电路的总电阻很大，导致这一现象的原因可能是小灯泡断路而导致电压表串联在电路中；③为了保护电路，闭合开关前，滑片P应处在使电路中电阻最大位置A端；由乙图，电流表使用0-0.6A量程，分度值为0.02A，示数为0.32A，所以灯泡L1的额定功率：；（2）由上面的分析知，右上边的是电压表；左边两虚线框内是开关，如图所示：①只闭合S和中间的开关，移动滑片使电压表示数为3.8V；②保持滑片位置不动，断开中间开关，闭合左上边开关，测出灯与R的总电压，根据串联电路的电压特点计算出R两端电压U R；③由计算出R的电流，即灯泡此时的电流，由P=U额I额计算灯泡L2电功率即可．故答案为：(1). (2). A (3). 灯泡断路 (4). 移动滑动变阻器(5). 0.8 (6).【点睛】本题是测灯泡额定功率的实验，考查了电路连接、变阻器的使用、电表读数和功率计算以及特殊方法测功率的电路设计．特殊方法测功率时，只给电流表通常会使用并联电路，只给电压表时通常使用并联电路，利用已知阻值的电阻与电表的组合间接测电压或电流达到实验目的。

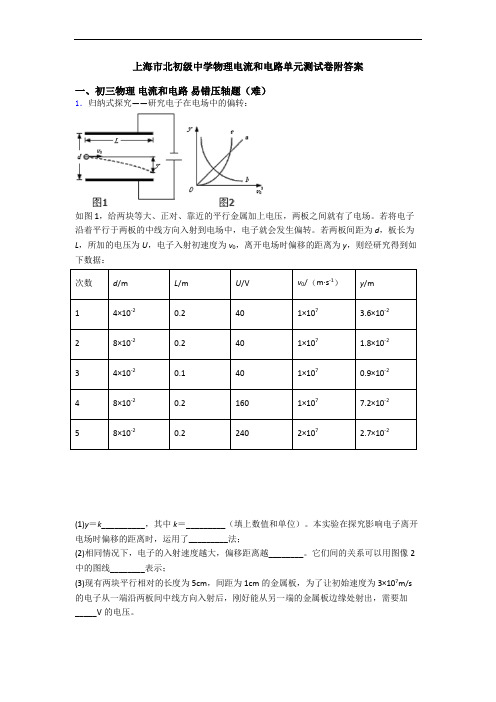

上海市北初级中学物理电流和电路单元测试卷附答案一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。

若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。

若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。

本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。

它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。

【答案】220UL dv ()1022910m /V s ⨯⋅ 控制变量 小 b 200【解析】 【分析】 【详解】(1)[1]分析表中数据可知，1与2相比L 、U 、0v 均相同，而d 增大一倍，y 减小为原来的12，可知y 与d 成反比；同理，1与3相比，y 与2L 成正比；2与4相比，y 与U 成正比；将第2次实验电压U 增大至6倍，则y 增大至6倍，此时240V U =210.810m y -=⨯将此时的数据与第5次实验相比，y 与20v 成反比，综上所述可得220UL y k dv =[2]将表格中第3次数据（其他组数据也可）代入220UL y k dv =计算可得 ()1022910m /V s k =⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。

2023-2024学年沪科版初中物理单元测试学校：__________ 班级：__________ 姓名：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息;2．请将答案正确填写在答题卡上;一、选择题（本大题共计23小题，每题3分，共计69分）1.用物体甲、乙靠近带负电的物体丙，结果是丙被甲吸引，被乙排斥，由此可知（）A. 甲一定带正电B. 甲一定带负电C. 乙一定带正电D. 乙一定带负电【答案】D【解析】解：物体甲、乙靠近带负电的物体丙，丙被甲吸引，由于异种电荷相互吸引和带电体能吸引轻小物体可知：甲带正电或不带电；故AB错误；由于丙被乙推开，根据同种电荷相互排斥可知乙一定带负电．故选D．2.三个悬挂着的轻质小球，已知B球带负电，B球与其它两个小球的相互作用情况如图所示，则（）A. \A 球一定不带电，C球一定带正电B. \A 球可能带正电，C球一定带正电C. \A 球一定带正电，C球一定带负电D. \A 球可能不带电，C球一定带负电【答案】D【解析】由于同种电荷相互排斥，C、B两小球相互排斥，说明C、B一定都带电，且带的是同种电荷，由于B球带负电，则C带负电荷；由于A、B两小球相吸，A是轻质小球，所以A可能不带电，或A的电荷带与B球带的电荷为异种电荷，即正电荷。

综上所述D正确。

3.用丝绸摩擦过的玻璃棒去接触验电器的金属球时，发现金属箔片张开的角度减小，这说明验电器原来的带电情况是（）A. 带正电B. 带负电C. 不带电D. 不能确定【答案】B【解析】解：玻璃棒与丝绸相互摩擦，玻璃棒上的电子转移到丝绸上，使玻璃棒上的电子减少，少于玻璃棒所带的正电荷，从而使玻璃棒带正电；当用带正电的玻璃棒靠近验电器时，由于静电感应，验电器金属箔上的电子被吸引到金属球上；验电器的金属箔张开的角度减小了，说明验电器的金属箔上所带的电荷减小；所以验电器原来带的电荷与丝绸摩擦过的玻璃棒所带的电荷是不相同的，是负电荷．故选B．4.四个悬挂着的轻质泡沫小球，相互作用的情况如图所示，A球与丝绸摩擦过的玻璃棒相互吸引，那么下列说法正确的是（）A. \A 球可能不带电B. B球一定带正电C. \C 球一定带负电D. D球可能带负电【答案】C【解析】解：A球与丝绸摩擦过的玻璃棒相互吸引，由于与丝绸摩擦过的玻璃棒带正电，且带电体具有吸引轻小物体的性质，所以A可能带负电或不带电；由于A、B相互排斥，说明A、B一定都是带电体，所以A一定是带负电，则B和A带同种电荷，即负电；故AB选项错误；C 、B相互排斥说明C带负电；C、D相互吸引，D可能带正电，也有可能不带电，故C 正确，D错误．故选C．5.有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。

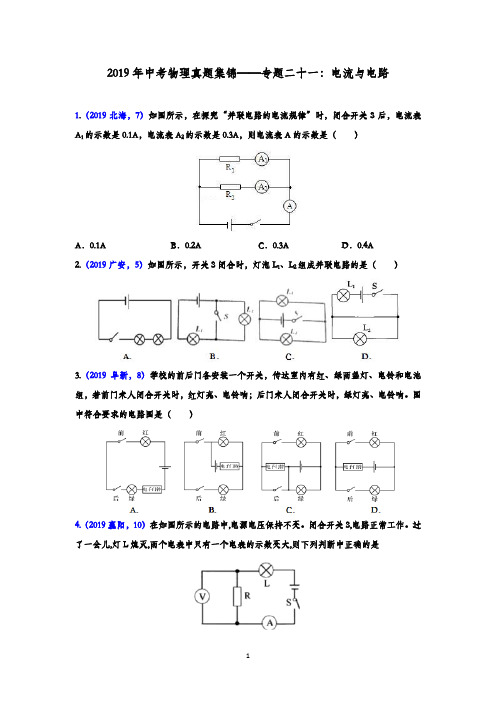

2019年中考物理真题集锦——专题二十一：电流与电路1.（2019北海，7）如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（）A．0.1A B．0.2A C．0.3A D．0.4A2.（2019广安，5）如图所示，开关S闭合时，灯泡L1、L2组成并联电路的是（）3.（2019阜新，8）学校的前后门各安装一个开关，传达室内有红、绿两盏灯、电铃和电池组，若前门来人闭合开关时，红灯亮、电铃响；后门来人闭合开关时，绿灯亮、电铃响。

图中符合要求的电路图是（）4.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。

闭合开关S,电路正常工作。

过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是A.可能是灯L断路,电流表的示数变小B. 可能是电阻R短路,电压表的示数变大B.可能是灯L短路,电压表的示数变大D. 可能是电阻R断路,电流表的示数变小5.（2019聊城，）在小明的卧室里，同一盏吊顶灯用两个开关控制，一个安装在进门处，另一个安装在床头附近。

操作任意一个开关均能独立地开灯和关灯，下面四幅图中能够满足要求的是（其中A中的S1及C中的S1，S2为单刀双掷开关）（）6.（2019 青岛，11）.利用如图电路探究串联电路的规律，下列做法正确的是A.分别把开关改接到a、b、c 处，可以探究开关位置的改变对用电器控制作用的影响B.分别将电流表串联在a、b、c 处，可以探究电路中各处电流的关系C.分别将电压表串联在a、b、c 处，可以探究电路中各用电器两端电压与电源两端电压的关系D.为使探究结论更具普遍性，可更换不同的用电器或改变电源电压进行多次实验7.（2019长春，7）甲、乙两个轻质小球靠近时互相排斥，若甲球带正电，则乙球（）A．一定带正电B．一定不带电C．一定带负电D．可能带负电8.（2019宿迁，2）对于粒子和宇宙，人类从未停止过探索，下列相关结论正确的是（）A.质子不带电，电子带负电B.原子是由原子核和核外电子构成的C.宇宙是有边界无层次的天体D.光年是时间单位9.（2019沈阳，3）如图所示，用一段细铁丝做一个支架（作为转动轴），把一根中间戳有小孔（没有戳穿）的塑料吸管放在支架上，吸管能在水平面内自由转动。

上海北海中学物理电压电阻单元综合测试（Word版含答案）一、初三物理电压电阻易错压轴题（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝U⨯2 1.5V3V根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．有一个低压电源的电压在 30 V~36 V 间，小明要测量出它的电压（设电源电压保持不变），除了待测电源，手边有一个量程为 0~15 V 的一块电压表，及四个阻值已知的电阻，分别为R1（0.01 Ω）、R2（20 Ω）、R3（30 Ω）和R4（30 kΩ）各一个，一个开关及若干导线，请合理选择以上器材，测出电源电压。

一、选择题1．如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管发生了转动。

则吸管A端的带电性质正确的是（）A．若相互吸引，一定带负电B．若相互吸引，一定带正电C．若相互排斥，一定带正电D．若相互排斥，一定带负电2．医用外科口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身小很多的颗粒物；在生产过程中通过处理，熔喷布得到大量电子，有吸引轻小物体的作用。

但放在自来水龙头下冲洗晾干后，熔喷布对细微颗粒物的过滤效果严重下降。

下列有关熔喷布说法正确的是（）A．熔喷布得到大量电子而带正电B．熔喷布只吸引带负电的轻小物体C．熔喷布能带有大量电荷，所以熔喷布的材料为绝缘体D．冲洗晾干后的医用外科口罩仍有过滤作用3．如图所示，小明用与丝绸摩擦过的玻璃棒接触不带电的验电器的金属球，观察到验电器的金属箔片张开。

下列说法正确的是（）A．用丝绸摩擦过的玻璃棒得到电子带上负电B．金属箔片张开是由于两金属箔片带正电荷而互相排斥C．金属箔片张开的瞬间，玻璃棒上的正电荷移动到金属箔片上D．金属箔片张开的瞬间，产生的电流方向是从金属箔片流向玻璃棒4．壁挂式拿起即亮手电筒的实物及结构示意图如图所示，手电筒插入基座不亮，拔离即亮。

该手电筒的工作电路图是（）A．B．C．D．5．下列是通过对一些直接感知的现象进行合理的推测而得出的无法直接感知的事实，其中合理的是（）A．现象：街边的路灯同时亮、灭推测：路灯一定是串联的B．现象：工业园区上空迷漫着大量粉尘推测：分子在永不停息地运动C．现象：轻质小球a、b靠近时相互吸引推测：a、b两球一定带异种电荷D．现象：某电路中两灯泡两端的电压相等推测：灯泡可能串联，也可能并联6．电动自行车的两只手柄中，分别装有开关S1和S2，行驶中使用任何一只手柄刹车时，该手柄的开关就会立即断开，电动机停止工作。

从而起到减速刹车的作用。

如图所示的四个电路图中符合上述要求的是（）A．B．C．D．7．关于静电现象，下列说法正确的是（）A．运送燃油的卡车后常拖一根接地的铁链，这是为了好看B．用带正电的小球甲靠近小球乙，若相互吸引，则乙球一定带负电C．用塑料梳子梳干燥的头发，会越梳越蓬松D．用毛皮摩擦过的橡胶棒带负电，是因为摩擦创造了负电荷8．生活中的许多现象都与我们学过的物理知识有关，下列说法正确的是（）A．气体压缩到一定程度后，难以再压缩，说明分子在不停地做无规则运动B．冰熔化成水的过程中，温度不变，说明只有做功才能改变物体的内能C．内燃机可以作为汽车的动力机械，说明可以利用内能做功D．用带电棒接触验电器的金属球，两片金属箔张开一定角度，说明带电棒带正电9．图甲的电路中，闭合开关S，若两电流表的指针均指在图乙的位置，则通过灯L1和L2的电流大小分别是（）A．1.8A 0.36A B．1.44A 0.36AC．0.36A 1.8A D．0.36A 1.44A10．如图甲所示，验电器A带负电，B不带电。

上海北海中学物理内能单元综合测试（Word版含答案）一、初三物理内能易错压轴题（难）1．小明家买了一台太阳能热水器，他发现真空管是太阳能热水器的核心部件，那热水器内水吸收热量的多少与什么因素有关呢？他把问题告诉物理小组的成员，大家一起做出了如下猜想：猜想一：热水器内水吸收的热量多少与环境温度有关；猜想二：热水器内水吸收的热量多少与光照强度有关；猜想三：热水器内水吸收的热量多少与真空管的材料有关。

（1）经查阅资料发现，真空管在内玻璃管的表面上涂有吸收涂层，用来吸收太阳辐射，其中太阳能属于________（选填“可再生”或“不可再生”）能源。

经阳光照射，太阳能转化成内能，水从涂层吸收热量，水温升高，质量________，密度________（后两空均选填“变大”“变小”或“不变”），热水向上运动。

（2）实验小组在两根完全相同的真空管内装入初温、质量________的水，分别面对太阳光放入光照强度相同但温度不同的环境中，经过相同时间后测量水温，发现水温几乎相等。

由此得出猜想一是______（选填正确或错误）的。

（3）小组成员联系实际，想到夏天如果没有阳光，热水器的水温就较低，而冬天如果有太阳，热水器内水温就很热，于是他们得出结论：热水器内水吸收热量的多少与光照强度________（选填“无关”或“有关”）。

（4）在探究猜想三的实验中，该小组找到了三根外形相同但材料不同的真空管，给管内灌满水，面对阳光，每隔相同的时间检测罐内水的温度，得到的实验数据如下表所示，为了更好地利用太阳能，你建议他家应选择________制成的热水器。

【答案】可再生不变变小相同错误有关紫金管【解析】【分析】【详解】(1)[1]再生能源是不需人为参与，可以循环再生的能源，如太阳能、水能、风能、潮汐能、地热能等。

[2][3]水从涂层吸收热量，水温升高，水的多少没有变化，所以睡得质量不变，但由于水吸收热量，水的体积会增大，所以水的密度会变小。

一、选择题1．两个完全相同的灵敏电流计改装成两个不同量程的电压表1V 、2V ，如将两表串联起来后去测某一线路的电压，则两只表（ ）A ．读数相同B ．指针偏转的角度相同C ．量程大的电压表角度大D ．量程大的电压表读数小2．某一电流计G 的满偏电流为I g 、内阻为R g ，与一电阻箱R 并联后构成一电流表A ，接在电路中的M 、N 两点。
