初三物理电流和电路专项测试题(含答案)
- 格式:doc
- 大小:336.50 KB
- 文档页数:14

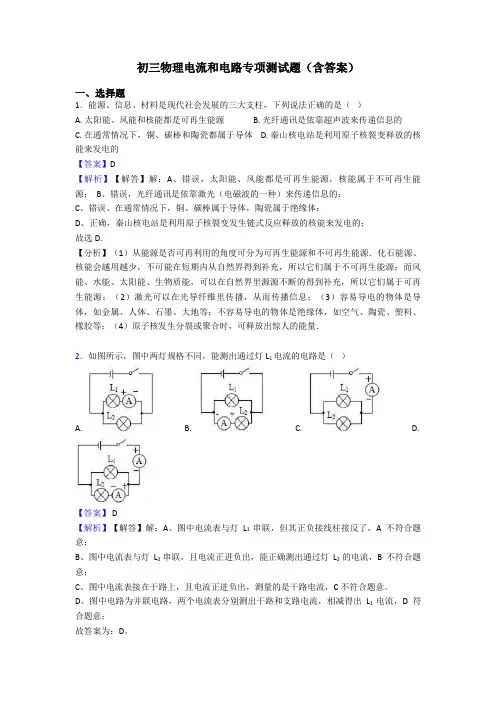

初三物理电流和电路专项测试题(含答案)
一、选择题
1.能源、信息、材料是现代社会发展的三大支柱,下列说法正确的是()
A. 太阳能、风能和核能都是可再生能源
B. 光纤通讯是依靠超声波来传递信息的
C. 在通常情况下,铜、碳棒和陶瓷都属于导体
D. 秦山核电站是利用原子核裂变释放的核能来发电的
【答案】D
【解析】【解答】解:A、错误,太阳能、风能都是可再生能源,核能属于不可再生能源; B、错误,光纤通讯是依靠激光(电磁波的一种)来传递信息的;
C、错误、在通常情况下,铜、碳棒属于导体,陶瓷属于绝缘体;
D、正确,秦山核电站是利用原子核裂变发生链式反应释放的核能来发电的;
故选D.
【分析】(1)从能源是否可再利用的角度可分为可再生能源和不可再生能源.化石能源、核能会越用越少,不可能在短期内从自然界得到补充,所以它们属于不可再生能源;而风能、水能、太阳能、生物质能,可以在自然界里源源不断的得到补充,所以它们属于可再生能源;(2)激光可以在光导纤维里传播,从而传播信息;(3)容易导电的物体是导体,如金属、人体、石墨、大地等;不容易导电的物体是绝缘体,如空气、陶瓷、塑料、橡胶等;(4)原子核发生分裂或聚合时,可释放出惊人的能量.
2.如图所示,图中两灯规格不同,能测出通过灯L1电流的电路是()
A. B. C. D.
【答案】 D
【解析】【解答】解:A、图中电流表与灯L1串联,但其正负接线柱接反了,A不符合题意;
B、图中电流表与灯L2串联,且电流正进负出,能正确测出通过灯L2的电流,B不符合题意;
C、图中电流表接在干路上,且电流正进负出,测量的是干路电流,C不符合题意。
D、图中电路为并联电路,两个电流表分别测出干路和支路电流,相减得出L1电流,D符合题意;
故答案为:D。
【分析】利用电流表的使用方法及并联电路中的电流关系分析解答.
3.某款玩具电动汽车上安装有电动机和小灯泡,它们既可以各自独立工作,又可以同时工作。如图所示的电路中,符合上述要求的是()
A. B. C. D.
【答案】 D
【解析】【解答】玩具车上的电动机和灯泡可以分别工作,则电路是并联电路,每个支路有单独的开关,D符合题意。
故答案为:D.
【分析】并联电路中各支路的用电器可以互不影响的工作。
4.如图甲所示,电源电压恒为9V,滑动变阻器的最大阻值为100Ω,电流在0.1A--0.4A之间时电子元件才能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示,则下列判断正确的是()
A. 电子元件工作时,电阻保持不变
B. 电子元件处于正常工作状态时,电路消耗的最小功率为3.6W
C. 当P在中点时,电子元件与滑动变阻器的电压之比为1∶1
D. 为使电子元件处于正常工作状态,滑动变阻器的阻值范围应控制在12.5Ω--70Ω
【答案】D
【解析】【解答】A、由图乙可知电子元件工作时,电压与电流的关系不是经过坐标原点的一条直线,电压与电流的比值是变化的,即电阻是变化的,A不符合题意;
B、由图乙知电子元件处于正常工作状态时,电路中的最小电流为0.1A,电路消耗的最小功率为P=UI=9V×0.1A=0.9W,B不符合题意;
C、当P在中点时,滑动变阻器接入电路的阻值为50Ω;由图乙可知电子元件处于正常工作状态时的电阻最小值为R1==10Ω,最大值为R1==20Ω,根据串联分压的规
律可知,电子元件正常工作时的电阻与滑动变阻器的电阻不相等,那么电子元件与滑动变阻器的电压之比不可能为1:1,C不符合题意;
D、当电路中的电流为0.4A时,滑动变阻器的阻值最小,由图乙知此时电子元件两端的电
压为4V,滑动变阻器两端的电压为U p=9V-4V=5V,R p==12.5Ω;当电路中的电流为0.1A时,滑动变阻器的阻值最大,由图乙知此时电子元件两端的电压为2V,滑动变阻器两
端的电压为U p=9V-2V=7V,Rp==70Ω,D符合题意。
故答案为:D。
【分析】A、从图象可知,电流与电子元件两端的电压不是正比关系分析判断;B、电子元件处于正常工作状态时,电路消耗的最小功率根据公式P=UI可求;C、当P在中点时,无法判断电子元件与滑动变阻器电阻的大小关系,根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比;D、由图象可知,电路电流最小为0.1A,电流最大为0.4A,根据图乙找到对应的电压,根据串联电路电压的规律求出滑动变阻器两端的电压,根据欧姆定律求出滑动变阻器接入电路的电阻.
5.取两个相同的验电嚣甲和乙,使甲带电.乙不带电.可以看到甲的金属箔张开,乙的金属箔闭合(如图).用带绝缘柄的金属棒将甲和乙的两金属球连接起来.则甲乙金属箔张角的变化情况是()
A. 甲和乙都不变
B. 甲变小,乙张开
C. 甲变大,乙不变
D. 甲闭合,乙张开
【答案】 B
【解析】【解答】当用金属导体连接验电器的金属球时,甲乙间有电荷的一移动,甲验电器张角减小,乙验电器金属箔张开角度,B符合题意,ACD不符合题意。
故答案为:B.
【分析】验电器通过金属箔角度的张开可以检验物体是否带电。
6.如图所示电路中,电源电压保持不变,闭合开关S1、S2,两灯都发光,当把开关S2断开时,灯泡L1的亮度及电流表示数的变化情况是()
A. L1亮度不变,电流表示数变小
B. L1亮度不变,电流表示数不变
C. L1的亮度增大,电流表示数不变
D. L1亮度增大,电流表示数变小
【答案】 A
【解析】【解答】两开关均闭合时,两灯并联在电源两端,两端电压均为电源电压,断开S2后,只有L1接入电路,L1两端电压仍为电源电压,实际功率不变,故亮度不变。断开S2前电流表测量两灯泡的电流之和,断开S2后,只测L1中的电流,故电流减小,由分析可知,A正确,BCD错误。
故答案为:A
【分析】首先进行电路分析,得出两种情况下的两灯的连接方式,然后由电阻的变化得出灯亮度的变化及电流表示数的变化。
7.如图所示,甲、乙、丙三个轻质小球用绝缘细绳悬挂,已知丙带正电,则()
A. 甲、乙均带正电
B. 甲、乙均带负电
C. 乙带正电,甲可能不带电
D. 乙带正电,甲一定带负电
【答案】 C
【解析】【解答】根据图像,乙丙相排斥,丙带正电,则乙带正电,甲乙相吸,甲可能带负电,可能不带电,C符合题意。
故答案为:C.
【分析】同种电荷相互排斥,异种电荷相互吸引,带电体吸引不带电的轻小物体。
8.如图是玩具汽车的电路图,以下有关说法中正确的是()
A. 电动机与灯泡是并联的
B. 电动机与灯泡是串联的
C. 电动机与灯泡工作时两端的电压不相等
D. 开关S2控制整个电路
【答案】A
【解析】【解答】解:
AB.由图可知,当两开关都闭合时,电动机和小灯泡是并联的,故A正确、B错误;
