地下连续墙施工动画

地下连续墙施工工艺流程演示教学1.施工前准备1)物料准备：根据设计要求和施工图纸，准备好所需的钢筋、混凝土、支撑材料等施工材料。

2)设备准备：安排好所需的基础设备，如混凝土搅拌机、挖掘机、塔吊等。

3)施工区域准备：对施工区域进行平整和清理，确保施工场地的安全性和通行性。

2.连续墙基坑开挖1)边坡支护：根据设计要求，在基坑四周设置边坡支护，通常采用钢板桩、喷射混凝土或暗挖法进行边坡支护。

2)开挖基坑：使用挖掘机按照设计要求进行基坑的开挖，同时注意土方开挖的坡度和平整度，减小坑底不均匀沉降的可能。

3)基坑检查：检查基坑的坑底平整度和坡度，确保基坑形状满足设计要求，并在必要时进行修整。

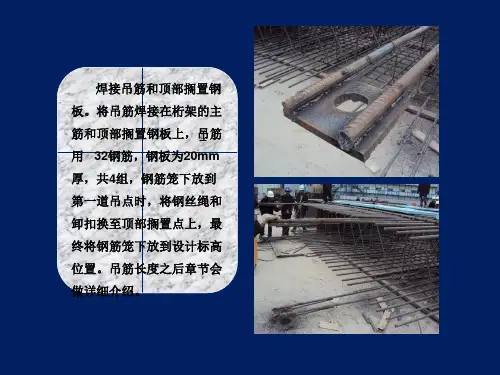

3.地下连续墙施工1)钢筋制作：根据设计要求，将钢筋切割和弯曲成符合尺寸的构件，并进行焊接连接。

2)钢筋布置：将制作好的钢筋按照设计要求进行布置，一般采用钢筋网格法或者双面模板固定钢筋。

3)混凝土浇筑：在布置好的钢筋周围搭建好施工模板，然后使用混凝土搅拌机将混凝土倒入模板中，逐层浇筑。

4)混凝土养护：待混凝土浇筑到设计高度后，进行养护，在规定的时间内保持墙体表面湿润，以确保混凝土的强度和质量。

4.连续墙支撑施工1)推土撑爬：在连续墙施工的同时，进行支撑结构的安装，通常采用推土撑爬法进行，即先安装好两侧的支撑结构，再进行中间的墙体浇筑。

2)支撑结构调整：在墙体浇筑过程中，根据实际情况对支撑结构进行调整，保持墙体垂直和平整度。

3)支撑结构拆除：待混凝土达到设计强度后，根据施工计划和设计要求，拆除支撑结构。

5.施工后清理和整理1)清理施工场地：将施工区域内的废弃材料、垃圾等进行清理，保持施工现场的整洁。

2)工具设备归位：将使用完毕的工具设备归位，并进行检查和维护，确保下次施工的正常进行。

3)做好相关记录：对施工过程中的关键环节、质量控制、安全事项等进行记录和整理，作为施工的参考资料。

综上所述，地下连续墙施工工艺流程涉及到施工前准备、连续墙基坑开挖、地下连续墙施工、连续墙支撑施工和施工后清理和整理等步骤。

2.3地下连续墙施工2.3.1地下连续墙的施工过程地下连续墙的施工过程，是利用专用的挖槽机械在泥浆护壁下开挖一定长度（一个单元槽段），挖至设计深度并清除沉渣后，插入接头管，再将在地面上加工好的钢筋笼用起重机吊入充满泥浆的沟槽内，最后用导管浇筑混凝土，待混凝后拔出接头管，一个单元槽段即施工结束（图2.22），如此逐段施工，即形成地下连续的钢筋混凝土墙。

图2.22地下连续墙施工过程示意图(a)成槽；(b)插入接头管；(c)放入钢筋笼；(d)浇注混凝土1－已完成的单元槽段；2－泥浆；3－成槽机；4－接头管；5－钢筋笼；6－导管；7－浇筑的混凝土地下连续墙有截水、防渗、承重、挡土等功能。

多用于地下深坑的侧墙、高层建筑的基础及水工建筑结构或临时维护结构工程中。

具有刚度大，整体性好，施工时无振动，噪音低，可用于任何土质，还可用于逆作法施工，也可利用土层锚杆与地下连续墙组成地下挡土结构，形成锚杆地下连续墙，对深基础施工创造更有利的条件，如图2.23所示。

其缺点是成本高，施工技术较复杂，需配务专用设备，施工中用的泥浆有一定的污染性，需妥善处理。

图2.23锚杆与挡土桩（墙）连接构造图1－螺帽；2－槽钢；3－非锚固筋；4－钻孔；5－锚固钢筋；6－非锚固长度l1；7-锚固长度l2；8－锚杆长度l；9－地下连续墙；10－支座；11－垫板2.3.2地下连续墙的施工工艺{观看动画}地下连续墙在成槽之前先要沿设计轴线施工导墙。

导墙的作用是挖槽导向、防止槽段上口塌方、存蓄泥浆和作为测量的基准。

导墙多呈形，深度一般1～2m，顶面高出施工地面，防止地面水流入槽段，内墙面应垂直，内外导墙墙面间距为地下墙设计厚度加施工余量（40～60mm），导墙顶面应水平。

导墙多为现浇钢筋混凝土结构，宜筑于密实的粘性土地基土，墙背侧用粘性土回填并夯实，防止漏浆。

导墙拆模后，应立即在墙间加设支撑，且在达到规定强度之前禁止重型机械在旁边行驶。

挖槽是地下连续墙施工中的主要工序，槽宽取决于设计墙厚，一般为600、800、1000mm。
