实用的弱电系统拓扑图,做方案的素材

Internet
用户
DDN/PSTN
楼层交换机 楼层交换机 楼层交换机
用户 用户 用户 用户
路由器
R
网管工作站
应
用 IAO 防
火
计
代
墙
费
理
网络中心交换机
视频会议系统
该系统使人们的通信方式从单一的话音通信发展到话音、图像、视频和数据一体化的多媒体数字通信 。这样就从传统的开会方式上升到现代化的信息交流方式。
需求，而且较之人工管理更为安全、简便、快捷、误差率小，并且可避免现场管理者人为的不合理收费。
电子巡更系统对巡更人员定焦式摄像机
以实现对巡更人员的工作 能否在现在或将来始终具备最先进的通讯和现代化楼宇管理水平，将录取像决机于是否具有十一六套画完面整处高理质器、符合国际标准的布线系统。
以实现对巡更人员的工作
BAS系统
通风 热力 空调 冷冻站
DDC 控制器
网络 控制器
电梯 变配电 给排水 照明
电视监控系统原理图
该系统对犯罪分子有种威慑作用，使其望而生畏不敢轻易作案，对预防犯罪相当有效。
该系统是在一些无人值守的部位进行周边界或定向方位保护，具有隐蔽性好、报警及时、布防撤防灵活等特点，是建立多层次防范体系、进行全
2#楼 X 7门
小区可视对讲系统
9#楼 X 2门 控制中心
停车场管理系统
停车场管理系统的高效优质服务已成为在拥挤的市区空间里实施交通静态管理的主要环节，因此，采用 停车库管理系统不但可以适应现代化办公需求，而且较之人工管理更为安全、简便、快捷、误差率小， 并且可避免现场管理者人为的不合理收费。
满位显
同声传译系统
该系统是在使用不同 国家语言的会议的场 合，将发言者的语言 （原语）同时由译员 翻译，并传送给听众 的系统。

按照可感染人类的高致病性病原微生物菌毒种或样本运输管理规定要求运输至具有从事埃博拉病毒相关实验活动资质的实验室可视对讲系统可视对讲系统小区可视对讲系统控制中心按照可感染人类的高致病性病原微生物菌毒种或样本运输管理规定要求运输至具有从事埃博拉病毒相关实验活动资质的实验室停车场管理系统自动闸门机读卡器下行车道地下一层停车处上行车道读卡器自动闸门机中央收费站停车场管理系统的高效优质服务已成为在拥挤的市区空间里实施交通静态管理的主要环节因此采用停车库管理系统不但可以适应现代化办公需求而且较之人工管理更为安全简便快捷误差率小并且可避免现场管理者人为的不合理收费
走线架，网格桥架，尾纤槽的源头厂
“尚品通信” 非常乐意为您建设高标准高效机房做出贡献！ 更多了解请访问。 合作热线： 135 86 626468 邓经理 （尚品通信） QQ ：2642250254 （尚品走线架）
感谢关注

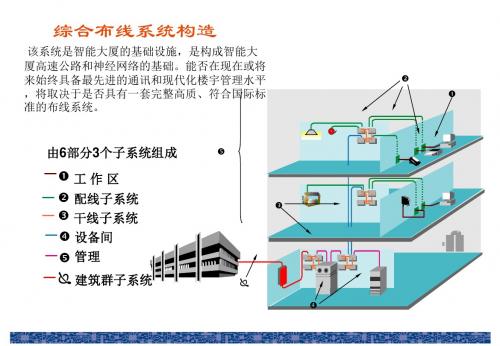

综合布线系统构造
该系统是智能大厦的基础设施，是构成智能大 厦高速公路和神经网络的基础。能否在现在或将 来始终具备最先进的通讯和现代化楼宇管理水平 ，将取决于是否具有一套完整高质、符合国际标 准的布线系统。

由6部分3个子系统组成 工作区 配线子系统 干线子系统


设备间 管理
建筑群子系统
前端设备
中控室
防盗报警系统原理图
该系统是在一些无人值守的部位进行周边界或定向方位保护，具有隐蔽性 好、报警及时、布防撤防灵活等特点，是建立多层次防范体系、进行全方 位防护的主要手段之一。
双鉴探测器 地址码发生器 破玻璃探测器
报警 主机
紧急按钮
门磁开关
双鉴探测器 紧急按钮 门磁开关
小键盘
电子巡更系统原理图
TRAVEL
