弱电工程系统拓扑图及文字介绍
数据通信系统主要为园区的运营管理（专网、内网、设备网）、园区企业的办公（Internet网）、园区的游客WIFI。

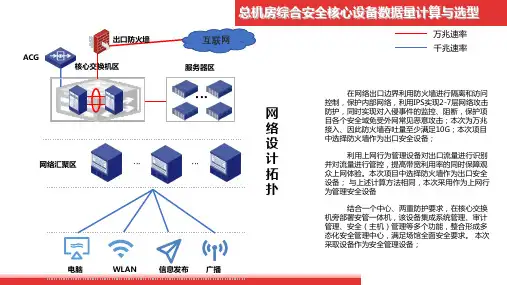

数据骨干网采用光纤传输，运营管理网、企业办公网、免费WIFI网络组成。

语音通信系统采用两种方式：1、传统模拟语音通信系统；2、IP PBX网络电话；综合布线是园区区内信息通信网络的基础传输通道和平台，能支持语音、数据、图像和多媒体等各种业务信息的传输。

安全防范系统包括视频安防监控系统、电子巡更系统、入侵报警系统、无线对讲系统、周界防护系统等；视频监控系统采用全数字系统，电子巡更系统采用RFID或者离线式巡更系统，记录园区保安的巡查信息和日查表；本系统采用车牌识别系统，进入园区的车辆通过车牌识别，记录车牌信息和进入园区停车场的信息，离开停车场时自动计费等。

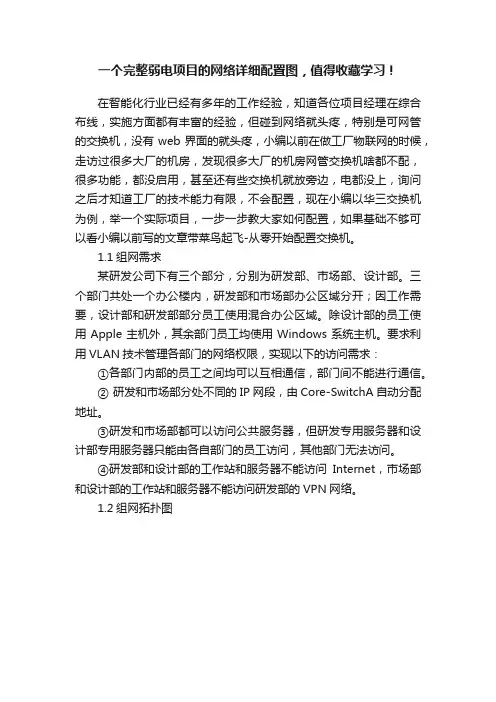

一个完整弱电项目的网络详细配置图，值得收藏学习！在智能化行业已经有多年的工作经验，知道各位项目经理在综合布线，实施方面都有丰富的经验，但碰到网络就头疼，特别是可网管的交换机，没有web界面的就头疼，小编以前在做工厂物联网的时候，走访过很多大厂的机房，发现很多大厂的机房网管交换机啥都不配，很多功能，都没启用，甚至还有些交换机就放旁边，电都没上，询问之后才知道工厂的技术能力有限，不会配置，现在小编以华三交换机为例，举一个实际项目，一步一步教大家如何配置，如果基础不够可以看小编以前写的文章带菜鸟起飞-从零开始配置交换机。

1.1组网需求某研发公司下有三个部分，分别为研发部、市场部、设计部。

三个部门共处一个办公楼内，研发部和市场部办公区域分开；因工作需要，设计部和研发部部分员工使用混合办公区域。

除设计部的员工使用Apple主机外，其余部门员工均使用Windows系统主机。

要求利用VLAN技术管理各部门的网络权限，实现以下的访问需求：①各部门内部的员工之间均可以互相通信，部门间不能进行通信。

② 研发和市场部分处不同的IP网段，由Core-SwitchA自动分配地址。

③研发和市场部都可以访问公共服务器，但研发专用服务器和设计部专用服务器只能由各自部门的员工访问，其他部门无法访问。

④研发部和设计部的工作站和服务器不能访问Internet，市场部和设计部的工作站和服务器不能访问研发部的VPN网络。

1.2组网拓扑图1.2 配置思路1） SwitchA的配置SwitchA接入的研发部和市场部单独办公区域可以通过将端口配置到不同的VLAN中实现二个区域间的隔离。

对于混合办公区域，由于两个部门通过一个端口接入，因此无法简单的通过配置端口加入VLAN来实现部门间的隔离。

考虑到工业设计部和研发部的员工使用不同的操作系统，可以使用协议VLAN的功能，将使用Apple主机的员工（网络协议为Appletalk）和使用Windows主机的员工（网络协议为IP）通过其使用网络协议将各自的报文划分到不同VLAN。

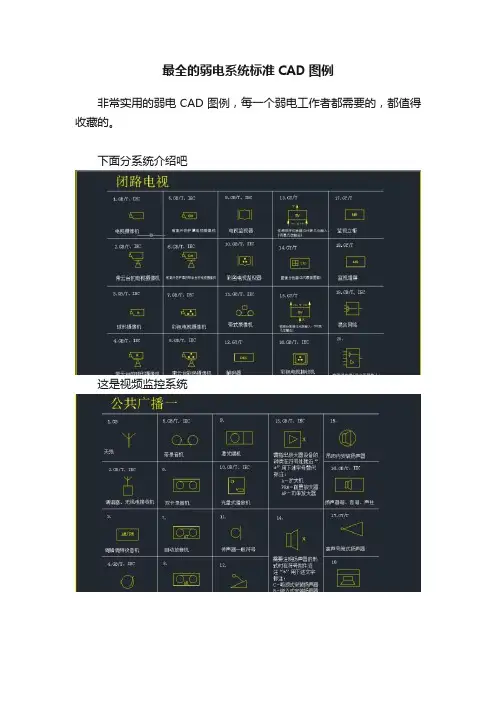

智能化弱电入门资料大全导读：智能化弱电系统的总体功能主要可以从以下几个方面来体现：保证大楼内的所有机电设备的正常运行；为大楼内人员提供人身、财产安全保障舒适；为大楼内部用户提供舒适、便捷的工作、生活环境。

提供大楼内适宜的空气温度、相对湿度和空气洁净度等环境参数指标。

保障水、电、冷、热等能源供应。

提供优美的背景音乐和信息显示满足大楼内部各部门之间和与外部互通信息，实现信息资源共享的需要。

大楼使用者能及时了解大楼内部信息，能及时得到物业服务；为大楼管理者提供物业管理手段。

延长设备使用寿命；节省能源；节省人员；提高设备利用率。

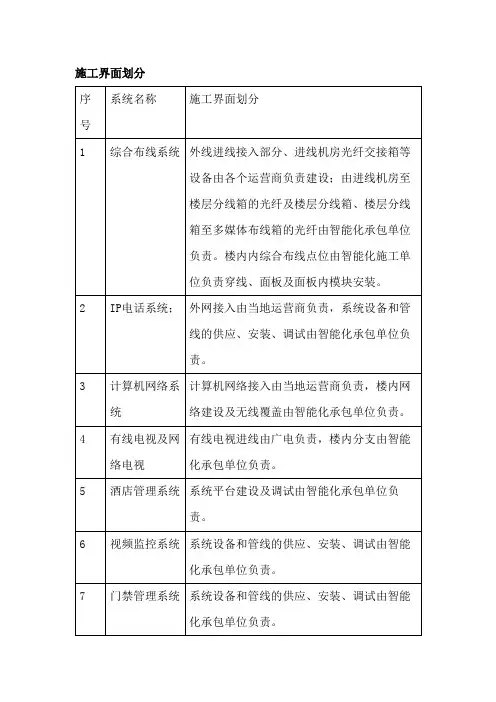

一、建筑智能化弱电系统大全本文主要内容：综合布线系统计算机网络系统程控交换机系统闭路电视监控系统门禁考勤一卡通消费系统停车场管理系统防盗报警系统楼宇对讲系统访客系统巡更系统智能家居系统三表抄送（巡更））系统寻呼对讲与专业对讲系统楼宇自控系统公共广播系统有线电视与卫星接收系统二、弱电各系统间接1、综合布线系统综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。

通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来，同时也使这些设备与外部通信网络相连的综合布线。

它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。

综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。

这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。

1) 简介综合布线的英文表达为Structured Cabling System（通俗表达为Cabling System，简称SCS，最早由AT&T提出）或Premises Distribution System（PDS，目前国标采用这一称法）。

下图是综合布线的六个子系统系统图，见图一。
