20SAP-28水平中开式离心清水泵

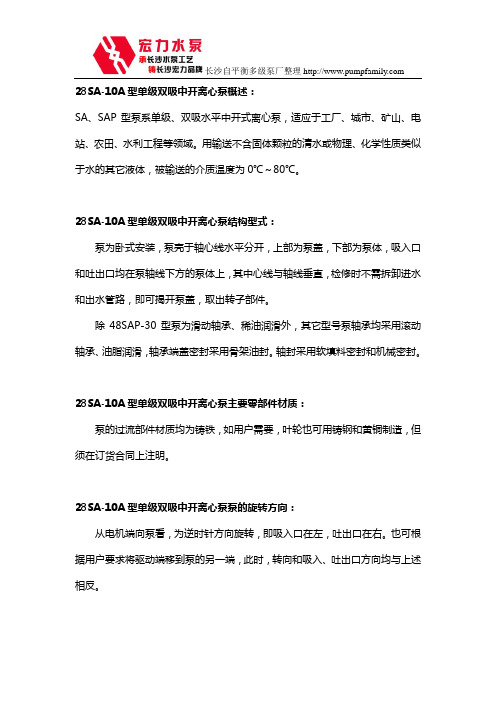

28SA-10A型单级双吸中开离心泵概述：SA、SAP型泵系单级、双吸水平中开式离心泵，适应于工厂、城市、矿山、电站、农田、水利工程等领域。

用输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃。

28SA-10A型单级双吸中开离心泵结构型式：泵为卧式安装，泵壳于轴心线水平分开，上部为泵盖，下部为泵体，吸入口和吐出口均在泵轴线下方的泵体上，其中心线与轴线垂直，检修时不需拆卸进水和出水管路，即可揭开泵盖，取出转子部件。

除48SAP-30型泵为滑动轴承、稀油润滑外，其它型号泵轴承均采用滚动轴承、油脂润滑，轴承端盖密封采用骨架油封。

轴封采用软填料密封和机械密封。

28SA-10A型单级双吸中开离心泵主要零部件材质：泵的过流部件材质均为铸铁，如用户需要，叶轮也可用铸钢和黄铜制造，但须在订货合同上注明。

28SA-10A型单级双吸中开离心泵泵的旋转方向：从电机端向泵看，为逆时针方向旋转，即吸入口在左，吐出口在右。

也可根据用户要求将驱动端移到泵的另一端，此时，转向和吸入、吐出口方向均与上述相反。

SAP型单级双吸中开离心泵成套范围：成套供应泵、电机、联轴器。

SA、SAP型单级双吸中开离心泵性能范围：流量90—11855m³/h扬程13—125m所有泵均可根据用户使用要求调整其运行参数。

SAP型单级双吸中开离心泵型号说明：例：10SAP-6JA10——吸入口径被25除（即吸入口径为250mm）SAP——单级双吸水平中开式离心泵J——表示额定转速变化6——比转数被10除化整的约数A——表示叶轮外径第一次变化，A、B、C……依次类推。

水平中开式离心泵型式及原理介绍
SY型中开泵概述：
“SY”型泵为单级、双吸水平中开式离心清水泵（长沙三昌泵业），适应于工业和城市给排水泵，可作为工厂、城市、电站、水利工程等排水或给水用泵，亦可用于农田灌溉。

“SY”型泵是高效节能产品，具有结构简单，性能优良的特点。

供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

SY型中开泵参数范围：
流量Q 88~1400m3/s
扬程H 12~100m
SY型中开泵型号说明：
6×14SD
6－吐出口径（英寸）
14－圆整的最大叶轮外径（英寸）
S－单级双吸水平中开式离心泵
D－最大叶轮外径档次代号（有A、B、C、D、E、F共六档）
SY型中开泵旋转方向：
从电机端向泵看，“SY”型泵逆时针方向旋转，此时吸入口在左，吐出口在右，泵顺时针方向旋转，此时吸入口在右，吐出口在左。

SY型中开泵主要零件材质：
泵的过流部件材质均为铸铁。

SY型中开泵成套范围：
成套供应泵，电动机、底板、联轴器、进出口短管等。

SY型中开泵结构型式：
“SY”型泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，泵体水平中开，检修时不需拆卸进水和出水管路。

轴封为软填料密封；亦可改为机械密封。

SH S型单级双吸离心泵一概述SH型泵系单级、双吸、泵壳中开式离心泵。

供吸送清水及物理化学性质类似于水的液体。

本型泵扬程在9米至140米时，流量为126m³/时。

液体最高温度不得超过80℃。

适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用，48SH-22型大型泵还可作热电站循环泵用。

泵的型号意义：如10SH-13A等10——吸水直径被25除（即该泵吸水口直径为250毫米）。

SH—单级双吸卧式离心清水泵13——比转数被10除（该泵的比转数为130）A等——表示该泵换了不同外径的叶轮。

S型泵流量范围更广：50—18000m³/时。

如500S35A等500——泵的吸入口径（mm）S——单级双吸、中心离心清水泵35——设计点扬程（m）A等——叶轮一等次切割SH型泵及S型泵统称为双吸泵，其工作性能及配用电机大体相同。

需要说明的是泵的转方向不同，从电机端看SH型泵为逆时针旋转，而S型泵则顺时针。

在实际使用中SH型泵更二、结构说明SH型泵的吸入口与吐出口均在水泵轴心线下方，成水平方向，与轴线成垂直位置。

水泵泵盖用双头螺栓及圆锥定位螺钉固定在泵体上，可以便于揭开检查水泵内全部零件，无需拆卸进水，排出管路及电动机，因此检修极为方便。

SH型泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承体。

如图1所示泵体：铸铁制成。

与泵盖构成叶轮的工作室，进、出水流道德法兰上制有安装真空表和压力表的管螺孔。

管径最低处制有放水的管螺孔。

泵盖：铸铁制成。

在上部制有安装水封管及入气管的管螺孔和起吊泵的吊钩。

叶轮：铸铁制成。

其形状是对称的，在两壁间有扭曲的叶片。

液体从两侧面进入叶轮。

制造时，经过静平衡试验。

轴：优先碳素钢制成。

轴的中央是叶轮，用键、轴套和两边轴套螺母固定。

轴的右端是安装联轴器的，与电动机直接连接。

在联轴器端不允许用皮带传动，若需用皮带传动时，必须另设支架支持皮带轮。

双吸密封环：铸铁制成。

江苏苏华泵业有限公司中开泵类别及结构形式S、SA、SAP型泵系单级、双吸、水平中开卧式离心清水泵，SLZ系单级、双吸、垂直中开立式离心清水泵.供输送不含固体颗粒的清水或物理、化学性质类似于清水的其它液体，被输送介质的温度为0℃～80℃，允许进口压力为0.6MPa，适用于工厂、城市、电站、农田、水利工程等领域的给排水。

参数范围:流量Q 88~1400m3/s；扬程H 12~100m型号说明6×14SD6-吐出口径(英寸)14-圆整的最大叶轮外径(英寸)S-单级双吸水平中开式离心泵D-最大叶轮外径档次代号(有A、B、C、D、E、F共六档)S、SA、SAP、SLZ型泵主要由泵体、泵盖、密封环及转子部件组成。

转子部件主要由轴及装在轴上的叶轮、叶轮挡套、轴套组成，轴上零件采用平键和圆螺母固定、锁紧，使之成为一体，整个转子由两端轴承支撑。

除16SA—9、24SA—18、48SAP—30型泵采用滑动轴承稀油润滑外，其余产品均采用滚动轴承，滚动轴承的润滑方式有稀油和油脂润滑两种，各种泵轴承的规格及润滑方式见附表。

轴承部件有冷却水装置的可外接冷却水，冷却水压力为0.10～0.15MPa，流量为0.8～1.2m3/h。

轴端密封可采用盘根填料密封、软填料密封或机械密封(Ⅰ单端面分离式机械密封，Ⅱ单端面集装式机械密封)，用户可自行选择轴封密封方式。

填料密封部件主要由填料套、填料环、水封管、填料和填料压盖等零件组成，填料部位的冷却润滑水均可通过水封管引用自身水(清水时)，或接用外来常温清水(浊水时)，外来清水的压力比泵进水压力高0.05～0.10Mpa即可，水量为0.8～1.2m3/h。

单端面分离式机械密封部件主要由非平衡型机械密封部件和机封压盖等零件组成;机械密封部位的冲洗、冷却水均可通过水封管引用自身水(清水时)，或接用外来常温清水(浊水时)，外来清水的压力比泵进水压力高0.05～0.10Mpa即可，水量为0.8～1.2m3/h;机封冲洗液入口在机封压盖的正上方。

20SH-28SH型单级双吸中开泵型号/参数：20SH-28流量：2325m3/h 、 646L/s扬程：10.6m转速：970r/min轴功率：87.6kw配带电动机：115效率：%汽蚀量：77m叶轮直径：mm进出口径：390mm出口口径：mm泵的重量：2000kg20SH-28 SH型单级双吸中开泵参考图长沙中联泵业有限公司是一家专业生产20SH-28SH型单级双吸中开泵等工业用水泵产品生产和销售的企业，公司自创建以来本着“科技创新、用户至上、追求卓越”的宗旨，不断发展壮大;组建了一支“管理科学化，组织专业化、销售健全化，服务规范化”的高素质队伍，现已发展成为一个集研制、生产、经营和服务为一体的综合企业。

公司已建立了一整套从设计、开发、生产、制造到服务的严格质量保证体系。

公司技术力量十分雄厚，能够自行开发、设计、研制生产各系列水泵产品，并与国内有关大专院校、科研所建立了技术信息使用关系。

公司建立有经省水力机械检测质量管理保证体系，并已通过了ISO9001：2000国际质量保证体系。

公司设有模具车间、铸造车间、大泵机加工车间;中、小泵机加工车间、装配车间、准备车间，具有强大的制造能力。

公司生产制造大型电站循环泵，大型电站冷凝泵、石油化工泵、多级泵、污水泵泥浆泵、自平衡多级泵、单级双吸中开泵、单级单吸离心泵等系列产品。

其中主营产品有多级泵、单级离心泵、不锈钢多级泵、油泵、卧式多级泵、双吸中开泵、自平衡多级泵、化工泵等。

我公司的产品畅销全国各地服务领域，遍及能源、矿山、冶金、石油、化工、建材、轻纺、食品、船舶、城市建设、海洋开发及大型家田排灌、国防建设。

并且在全国各地拥有销售网点，公司总部设立的了完善周到的销售与服务体系，以保证用户的各方面利益。

了解更多关于20SH-28 SH型单级双吸中开泵信息请咨询长沙中联泵业有限公司！。

IS离心式清水泵结构及安装使用说明IS清水泵IS离心式清水泵的结构说明：1、IS清水泵IS离心式清水泵根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体、泵盖、叶轮、轴、密封环、轴套及悬架轴承不见等组成。

2、IS清水泵IS离心式清水泵的壳体（即泵体和泵盖）构成泵的工作室。

叶轮、轴和滚动轴承等为泵的转子。

悬架轴承部件支撑着泵的转子部分，滚动轴承受泵的径向力和轴向力。

3、IS清水泵IS离心式清水泵的泵体和泵盖部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。

管道离心泵的优点是检修方便，检修时不动泵体，吸入管路，排出管路和电动机，只需拆下加长联轴器的中间联接件，即可退出转子部分进行检修。

4、IS清水泵IS离心式清水泵的轴向密封环是由填料压盖，填料环和填料等组成，以防止进气或大量漏水。

IS泵的叶轮如有平衡，则装有软填料的空腔与叶轮吸入口相通，如叶轮入口处液体处于真空状态，则很容易沿着轴套表面进气，故在填料腔内装有填料环通过泵盖上的小孔，将泵室内压力水引至填料环进行密封。

泵的叶轮如没有平衡孔，由于叶轮背面液体压力大于大气压，因而不存在漏气问题，故可不装填料环。

5、IS清水泵IS离心式清水泵为避免轴磨损，在轴通过填料腔的部位装有轴套保护。

轴套与轴之间准有O型密封圈，以防止沿着配合表面进气或漏水。

6、IS清水泵IS离心式清水泵的传动方式是通过加长弹性联轴器与电动机联接的，泵的旋转方向，从驱动端看，为顺时针方向旋转。

7、IS清水泵IS离心式清水泵为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，由于有些泵轴向力不大，叶轮背面未设密封环和平衡孔。

◆IS清水泵IS离心式清水泵的结构图：型号转速N(r/min)流量Q扬程H(m)效率η（%）功率P(Kw)必须汽蚀余量(m)重量kg m3/hL/s轴功率电机功率IS80-50-202900353551560 556964771145015516525367IS65-40-20291545一、IS清水泵结构说明1、IS型清水泵系列根据国际标准ISO2858所规定的性能和尺寸设计的，除清水泵体外，其余零件如清水泵盖、叶轮、轴、密封环、轴套及悬架体、滚动轴承等组成转子部件。
