深澜PPPoE拨号说明V2.2

PPPoE命令手册目录1简介 (3)1.1概述 (3)1.2PPPoE协议简述 (3)2配置PPPoE (4)3典型配置 (6)1简介1.1概述PPPOE（PPP over Ethernet）协议是基于PPP与以太网发展起来的协议，它结合了PPP与以太网的优点，主要利用了以太网的快速与PPP可验证的特性，提供了一种在以太网上传输PPP的方法。

利用PPPOE，可通过简单桥接访问设备（接入设备）把一个网络的多个主机连接到远程访问集中器，也可以对每个以太网上的用户上网进行计费管理；PPPOE是当前应用比较广泛的一种链路层协议，是家庭、办公场所上Internet 的主要方式之一，是管理小区上Internet的一种有效方式。

PPPOE协议目前最新的RFC文档为RFC2516，其中具体介绍了PPPOE协议的基本概念，发现与PPP会话阶段，以及在两个不同阶段的帧格式等知识。

1.2PPPoE协议简述PPPoE分为两个阶段，即Discovery（地址发现）阶段和PPP会话阶段。

当某个主机希望发起一个PPPoE会话时，它必须首先执行Discovery来确定对方的以太网MAC地址并建立起一个PPPoE会话标识符SESSION_ID。

虽然PPP定义的是端到端的对等关系，Discovery却是天生的一种客户端-服务器关系。

在Discovery的过程中,主机(作为客户端)发现某个访问集中器（Access Concentrator，作为服务器），根据网络的拓扑结构，可能主机能够跟不止一个的访问集中器通信。

Discovery阶段允许主机发现所有的访问集中器并从中选择一个。

当Discovery阶段成功完成之后，主机和访问集中器两者都具备了用于在以太网上建立点到点连接所需的所有信息。

Discovery阶段保持无状态（stateless）直到建立起一个PPP会话。

一旦PPP会话建立，主机和访问集中器两者都必须为一个PPP虚拟接口分配资源。

PPPOE 客户端使用说明广州安朗2011-08简介本客户端支持32位的XP, 2003, VISTA, WIN7 操作系统。

基本操作上线1、选择您需要上网的网卡2、输入用户名3、输入密码点击图一中的【拨号】按钮，即出现认证界面（见图二），拨号完成后，显示认证成功界面(见图三)。

图一图二下线点击图三的【下线】按钮，即可下线。

图三帐号检测如果您拨号返回为691 错误，建议您使用该功能进行检测。

查找帐号无法上线原因。

访问自助服务认证通过后，您可点击【自助服务】按钮，通过弹出的IE界面，登陆您的个性化页面。

查看您本月的流量使用情况、在线时间、剩余金额、充值记录、扣费记录等等（见图三）。

如果使用中有疑问，请在认证后，登陆自助服务页面进行查对。

关于自动升级客户端认证成功后，如果发现有新版本可用，将会提示您进行升级。

强力推荐您执行此操作。

这对您的程序稳定性会有提高。

查看版本点击主界面的图片，可弹出关于窗口（见图四）。

该窗口中，可查看程序的版本信息。

图四驱动修复安装如果程序启动，提示“找不到绑定的网卡”您可做如下操作：一、常规修复卸载客户端，并重新启动计算机。

然后重新安装客户端。

二、使用修复程序如果安装步骤一执行后，还是提示“找不到绑定的网卡”。

您可进行如下步骤进行修复安装。

注意：使用该步骤的前提是，客户端安装完毕，提示“找不到绑定的网卡”.，切没有执行客户端的卸载操作。

此种情况下，客户端的安装文件是完整的，否则无法完成修复。

好吧，检验您动手能力的机会到了，按照下面的步骤来做吧。

1、进入程序的安装目录，运行【驱动修复程序】（程序的安装菜单中，也能找到它）。

2、在程序主界面中，并点击【卸载驱动】按钮，进行卸载（见图五）。

卸载完毕后，请重新启动计算机。

3、重启完毕后，从安装菜单运行【驱动修复程序】，点击主界面中【安装驱动】按钮（见图五）4、在弹出协议选择窗口中，点击【从磁盘安装】按钮（见图六）。

5、在弹出的窗口中，点击【浏览】按钮(见图七)，选择windows 目录下的NETPPPOE.INF文件(见图八)安装期间，可能会出现【ppp over ehternet protocol】未经数字签名的提示，您必须选择“仍然安装”,否则，驱动无法安装上。

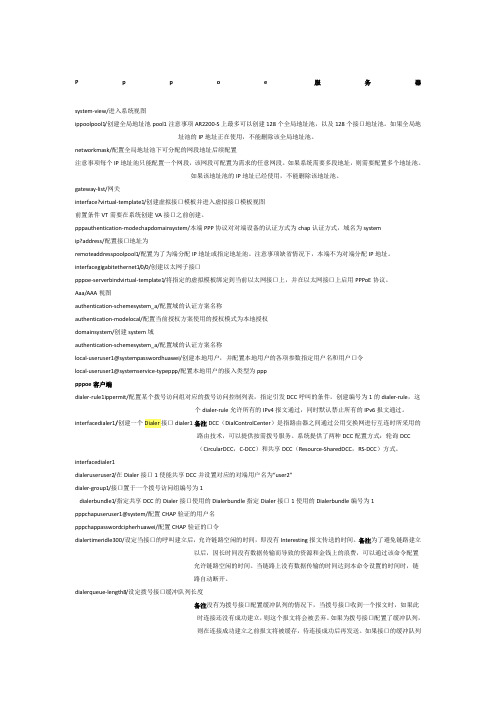

P p p o e服务器system-view/进入系统视图ippoolpool1/创建全局地址池pool1注意事项AR2200-S上最多可以创建128个全局地址池，以及128个接口地址池。

如果全局地址池的IP地址正在使用，不能删除该全局地址池。

networkmask/配置全局地址池下可分配的网段地址后续配置注意事项每个IP地址池只能配置一个网段，该网段可配置为需求的任意网段。

如果系统需要多段地址，则需要配置多个地址池。

如果该地址池的IP地址已经使用，不能删除该地址池。

gateway-list/网关interface?virtual-template1/创建虚拟接口模板并进入虚拟接口模板视图前置条件VT需要在系统创建VA接口之前创建。

pppauthentication-modechapdomainsystem/本端PPP协议对对端设备的认证方式为chap认证方式，域名为systemip?address/配置接口地址为remoteaddresspoolpool1/配置为了为端分配IP地址或指定地址池。

注意事项缺省情况下，本端不为对端分配IP地址。

interfacegigabitethernet1/0/0/创建以太网子接口pppoe-serverbindvirtual-template1/将指定的虚拟模板绑定到当前以太网接口上，并在以太网接口上启用PPPoE协议。

Aaa/AAA视图authentication-schemesystem_a/配置域的认证方案名称authentication-modelocal/配置当前授权方案使用的授权模式为本地授权domainsystem/创建system域authentication-schemesystem_a/配置域的认证方案名称local-useruser1@systempasswordhuawei/创建本地用户，并配置本地用户的各项参数指定用户名和用户口令local-useruser1@systemservice-typeppp/配置本地用户的接入类型为ppppppoe客户端dialer-rule1ippermit/配置某个拨号访问组对应的拨号访问控制列表，指定引发DCC呼叫的条件。

硬件选项：acpi=on加载对ACPI的支持，在启动光盘的同时启动acpid后台程序。

这个选项只有 在你的系统需要ACPI才能正常运行的情况下才需要。

启用超线程的支持 这个选项不是必需的。

acpi=off完全关闭ACPI。

这在一些比较老的系统上有用，同时也是使用高级电源管 理（APM）的必要选项。

这也将关闭对你的处理器的超线程的支持。

console=X这个选项可以设置光盘的串口访问。

第一个选项是设备，在x86上通常为 ttyS0，后面可以跟其他选项并用逗号分隔。

默认选项为9600,8,n,1。

dmraid=X这个选项用于向设备映射器RAID子系统传递参数。

传递的参数必须包含 在引号内。

doapm这个选项加载高级电源管理（APM）驱动支持。

这需要你同时使用acpi=off 选项。

dopcmcia这个选项加载了对PCMCIA和Cardbus硬件的支持，也使得pcmcia卡的 cardmgr能够在光盘启动的时候运行起来。

这个选项只有在从 PCMCIA/Cardbus设备启动的时候才需要。

doscsi这个选项加载对大部分SCSI控制器的支持。

在大多数USB设备启动的时候 也需要这个选项，因为USB设备使用内核中的SCSI子系统。

sda=stroke这个选项允许你对整个硬盘进行分区，即使你的BIOS不能处理大硬盘。

此选项仅使用在使用旧BIOS的机器上。

使用时把sda替换为需要这个选项 的设备。

ide=nodma此选项强制关闭内核中的DMA，一些IDE和CDROM驱动需要这个选项。

如果 你的系统在读取IDE接口的光驱的时候遇到麻烦，可以尝试一下此选项。

此选项同时也将关闭hdparm的默认设置。

noapic此选项关闭了在一些新主板上存在的高级可编程中断控制器。

它在一些旧 的硬件上会引发一些问题。

nodetect此选项将会关闭光盘会做的所有自动检测，包括设备检测和DHCP探测。

这 在调试有问题的光盘或驱动的时候有用。

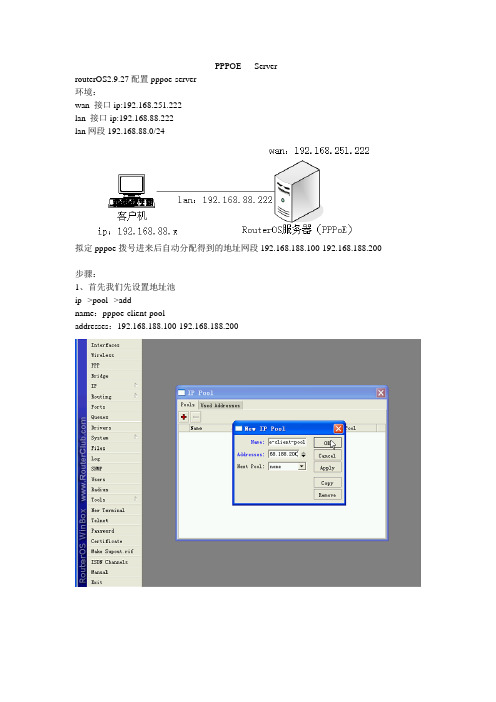

PPPOE ServerrouterOS2.9.27配置pppoe-server环境：wan 接口ip:192.168.251.222lan 接口ip:192.168.88.222lan网段192.168.88.0/24拟定pppoe拨号进来后自动分配得到的地址网段192.168.188.100-192.168.188.200步骤：1、首先我们先设置地址池ip-->pool-->addname：pppoe-client-pooladdresses：192.168.188.100-192.168.188.2002、创建一个新规则ppp-->profiles-->addgeneral参数name：pppoe-profilelocal address：192.168.188.254 （给pppoe-Server分配的IP地址）remote-address：pppoe-client-pool （给客户端分配的地址为pppoe-client-pool地址池DHCP 自动分配，也可不写，但如果这不写那么在添加用户时就必须写remote-address了，否则拨号时提示没有738错误，服务器没有指派地址）use encryption：yeslimits参数session timeout：00:01:00 （可不写，客户端1分钟后自动断开，结束会话，不写表示不限制）idle timeout：00:01:00 （可不写，客户端在没有流量超过1分钟后，就断开客户端）Rate-limit：512K/1024K （是对该类用户的流量控制，这里设置的上行为512K，下行1M的带宽）only-one：yes （该账户是否为唯一，如第二个用户pppoe拨号的时候会提示691错误）3、添加内网pppoe-server （外网一样，只是在选interface时选wan）ppp-->interfaces-->pppoe-server-->set-->addserver name：pppoe-s192.168.88.222-laninterface：lanKeepalive-Timeout：10 （Keepalive-Timeout是PPPoe-Server主动使用ICMP协议探测客户端是否在线，如果客户端使用了防火墙或禁止ICMP探测，那无法探测到客户端，Server就会主动断开该客户端的连接，这个设置需要用户自己根据网络情况判断。

如何设置无线路由器的PPPoE拨号随着互联网的发展，越来越多的家庭开始使用无线路由器来连接网络。

然而，对于一些不太了解技术的人来说，设置无线路由器的PPPoE拨号可能会是一个令人困惑的任务。

在本文中，我将为大家详细介绍如何设置无线路由器的PPPoE拨号，以便更好地享受无线网络的便利。

第一步：了解什么是PPPoEPPPoE（Point-to-Point Protocol over Ethernet）是一种常用的网络连接协议，它允许我们通过以太网来建立拨号连接。

这意味着通过正确设置无线路由器的PPPoE拨号，我们可以使用我们的宽带账号和密码来连接互联网。

第二步：连接无线路由器首先，我们需要将无线路由器连接到宽带调制解调器或光纤终端设备。

通常情况下，我们可以使用一根网线将调制解调器或光纤终端设备的LAN口连接到无线路由器的WAN口。

第三步：登录无线路由器管理界面接下来，我们需要打开浏览器并输入无线路由器的管理IP地址。

通常情况下，这个地址可以在无线路由器的用户手册中找到。

输入正确的IP地址后，敲下回车键并等待管理界面加载。

第四步：找到PPPoE设置选项在无线路由器的管理界面中，我们需要找到PPPoE设置选项。

这通常可以在“网络设置”或“宽带拨号”等菜单中找到。

不同品牌和型号的无线路由器可能有不同的界面和布局，所以我们需要根据自己的无线路由器来找到正确的选项。

第五步：填写PPPoE账号和密码在PPPoE设置选项中，我们通常需要填写PPPoE账号和密码。

这些信息可以从我们的宽带服务提供商那里获得，也可以在宽带调制解调器或光纤终端设备的外壳或用户手册上找到。

确保填写正确的账号和密码，并保存设置。

第六步：连接PPPoE并测试连接当我们填写完PPPoE账号和密码并保存设置后，我们可以尝试连接PPPoE并进行连接测试。

一般情况下，无线路由器会提供一个连接按钮或连接选项，我们只需点击连接即可。

如果一切顺利，我们应该能够成功连接到互联网。

无线路由器的PPPoE拨号设置随着互联网的普及，无线路由器成为了我们生活中必不可少的一部分。

无线路由器不仅可以实现家庭网络的覆盖，还可以方便地连接多个设备进行互联网访问。

在设置无线路由器的过程中，PPPoE拨号是必不可少的一步。

本文将为大家介绍如何设置无线路由器的PPPoE拨号，帮助大家更好地享受互联网的便利。

一、了解PPPoE拨号的概念和作用PPPoE全称为Point-to-Point Protocol over Ethernet，即通过以太网实现点对点协议。

它是一种在以太网上运行的网络协议，用于将用户设备与ISP（Internet Service Provider）的宽带连接进行绑定。

通过PPPoE拨号，用户可以通过宽带线路拨号连接到ISP提供的服务，从而实现与互联网的连接。

二、准备工作在设置无线路由器的PPPoE拨号之前，我们需要准备一些必要的信息。

首先，我们需要了解ISP提供的账号和密码。

这些信息通常会通过邮件、短信或者电话等方式提供给我们。

其次，我们还需要知道ISP提供的VLAN ID（Virtual Local Area Network Identifier）。

VLAN ID是一个特定的标识符，用于将不同的用户流量区分开来。

三、进入路由器的管理界面用电脑或者手机打开浏览器，在地址栏中输入无线路由器的IP地址，然后按下回车键。

通常，无线路由器的IP地址为或者。

如果无法确定IP地址，可以通过查看无线路由器的产品说明书或者咨询售后服务人员来获取。

四、进行PPPoE拨号设置在进入无线路由器的管理界面后，找到“设置”或者“网络设置”等选项，然后选择“宽带连接”或者“WAN设置”。

在WAN设置页面中，我们需要选择“PPPoE”作为连接方式。

接下来，我们需要填写ISP提供的账号和密码。

在填写账号和密码之后，我们还需要设置VLAN ID。

将VLAN ID设置为ISP所提供的值，点击“保存”或者“应用”按钮，完成PPPoE拨号设置。

RGOS™命令参考手册PPPoE拨号配置PPPoE第六部分拨号配置命令参考目录目录第一章拨号命令 (1)1.1 拨号相关命令 (1)1.1.1 clear counters (1)1.1.2 clear interface (3)1.1.3 clear line (3)1.1.4 debug dialer (3)1.1.5 debug ppp (4)1.1.6 dialer enable-timeout (4)1.1.7 dialer-group (5)1.1.8 dialer hold-queue (6)1.1.9 dialer idle-timeout (6)1.1.10 dialer-list (7)1.1.11 dialer pool (8)1.1.12 ip address negotiated (9)1.1.13 ip address-pool (9)1.1.14 ip route (10)1.1.15 line (10)1.1.16 peer default ip address (11)1.1.17 ppp max-bad-auth (12)1.1.18 pppoe enable (13)1.1.19 pppoe-client (13)1.1.20 show dialer (14)1.1.21 show ip local pool (15)1.1.22 show pppoe (15)第一章 拨号命令拨号相关命令1.1拨号包括以下相关命令：z clear countersz clear interfacez clear linez debug dialerz debug pppz dialer enable-timeoutz dialer-groupz dialer hold-queuez dialer idle-timeoutz dialer-listz dialer poolz ip address negotiatedz ip address-poolz ip routez linez peer default ip addressz ppp max-bad-authz pppoe enablez pppoe-clientz show dialerz show ip local poolz show pppoe1.1.1 clear counters要清除接口的统计信息，请执行特权用户配置命令clear counters。

Linux下PPPoE拨号配置说明一、PPPoE拨号配置步骤1.运行命令pppoe-setup进行PPPoE拨号上网配置。

[root@localhost ~]# pppoe-setupWelcome to the PPPoE client setup. First, I will run some checks onyour system to make sure the PPPoE client is installed properly...2.输入PPPoE账号，不输入的话默认是root。

LOGIN NAMEEnter your Login Name (default root): 2000001234563.输入用来拨号的网卡号，不输入的话默认是eth0，如果就是用eth0来拨号的话直接回车即可。

INTERFACEEnter the Ethernet interface connected to the PPPoE modem For Solaris, this is likely to be something like /dev/hme0.For Linux, it will be ethX, where 'X' is a number.(default eth0):eth04.配置PPPoE连接模式为按需连接或是一直连接，默认是不按需连接，也就是一直连接，此处直接回车即可。

Do you want the link to come up on demand, or stay up continuously?If you want it to come up on demand, enter the idle time in secondsafter which the link should be dropped. If you want the link tostay up permanently, enter 'no' (two letters, lower-case.)NOTE: Demand-activated links do not interact well with dynamic IPaddresses. You may have some problems with demand-activated links.Enter the demand value (default no): no5.配置DNS，此处输入server来自动获取DNS。

PPPoE模块使用指南1. 前言 (3)1.1 关于本文档 (3)1.2 PPPoE背景简介 (3)1.3 术语 (3)2. PPPoE功能简介 (3)2.1 PPPoE Client功能简介 (4)2.1.1 特殊拨号 (4)2.1.2 连接方式 (4)2.1.3 MTU (5)2.2 PPPoE Server功能简介 (5)2.2.1 PPPoE Proxy代理服务器 (5)2.2.2 BAS宽带接入服务器 (5)2.3 PPPoE Relay功能简介 (6)3. PPPoE模块的应用 (6)3.1 内核选项 (6)3.2 开源组件 (6)3.2.1 pppd模块 (7)3.2.2 pppoe应用模块 (7)3.3 启动参数 (7)3.3.1 pppd参数 (7)3.3.2 PPPoE客户端 (8)4. 附录 (9)1. PPPoE数据报文中tag（标记）的格式 (9)2. 路由器协商mtu过程中常见的误区 (10)3. 按需拨号自动断开后无法重新连接的问题 (10)HistoryDate Version Changes 2012-2-27 V1.0.1 完成第一稿1. 前言1.1 关于本文档本文档主要对PPPoE的功能和PPPoE模块进行了简单的介绍。

通过本文档可以使读者充分理解PPPoE的应用和实现。

1.2 PPPoE背景简介随着宽带网络技术的不断发展，以xDSL、CableModem和以太网为主的几种主流宽带接入技术的应用已开展的如火如荼。

同时又给各大网络运营商们带来了种种困惑，无论使用哪种接入技术，对于他们而言可盼和可求的是如何有效的管理用户，如何从网络的投资中收取回报，因此对于各种宽带接入技术的收费的问题就变得更加敏感。

在传统的以太网模型中，我们是不存在所谓的用户计费的概念，要么用户能设置/获取IP地址上网，要么用户就无法上网。

PPPoE的目标就是解决上述问题，通过把最经济的局域网技术——以太网和点对点协议的可扩展性及管理控制功能结合在一起，网络服务商和电信运营商便可利用可靠和熟悉的技术来加速部署高速互联网业务。
