3、安全光栅介绍及选型

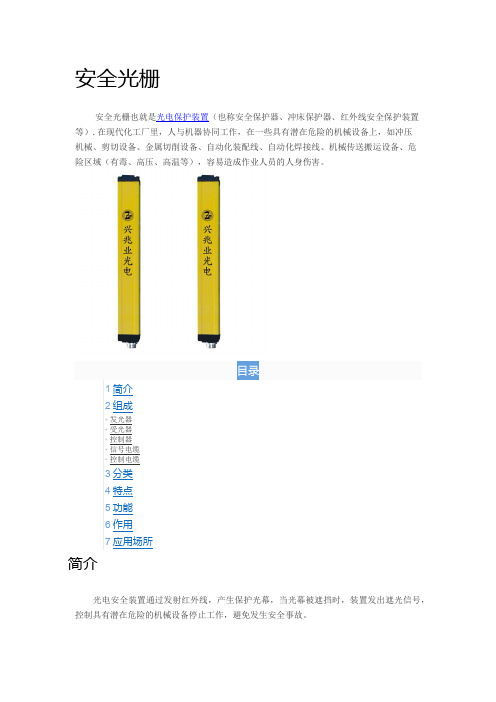

安全光栅也就是光电保护装置（也称安全保护器、冲床保护器、红外线安全保护装置等）. 在现代化工厂里，人与机器协同工作，在一些具有潜在危险的机械设备上，如冲压机械、剪切设备、金属切削设备、自动化装配线、自动化焊接线、机械传送搬运设备、危险区域（有毒、高压、高温等），容易造成作业人员的人身伤害。

目录安装光电安全保护装置，可以有效地避免安全事故的发生，避免操作工人及第三方的危险，减少事故综合成本，有利于公司自身、操作工人及社会。

用途（1）对于滑块能在行程的任意位置制动停止的压力机，可实现全程保护，或与凸轮开关配合，实现30度----180度之间行程的保护。

（2）对于滑块不能在行程的任意位置制动停止的压力机，只能在单次工作时实现上死点保护，即上一行程结束后，下一行程尚未启动，如果光电保护装置处于遮光状态，下一行程无法启动（必须保证足够的安全距离）。

（3）该装置主要应用于锻压机械设备上。

（4）用于工业机械手，注塑机，包装设备，切纸机械，压滤机，自动化设备，焊装流水。

（5）可用于检测和防盗。

2组成发光器由若干发光单元组成，发射红外光线。

受光器顺恩斯安全光幕由若干受光单元组成，接收红外光线，与发光器对应，形成保护光幕，产生通光、遮光信号，通过信号电缆传输到控制器。

安全光栅组成控制器为发光器、受光器供电，并处理受光器产生的通光、遮光信号，产生控制信号，控制机床的制动控制回路或其它设备的报警装置，实现机床停车或安全报警。

控制器又可分为内置式控制器(Q)和外置式控制器(W);内置式控制器结构小巧紧凑，可安装在机床或其它设备的电气柜内;外置式控制器结构美观牢固，可直接安装在机床床壁上或其它设备上。

订货时，根据安装的方便性，二者选择其一。

信号电缆用来传输控制器和发光器、受光器之间的信号。

控制电缆用来连接控制器和机床、设备的控制单元，以实现机床、设备的安全控制。

3分类安全光栅A 系列(0-3500mm，适合3.5米以内的台面或区域)安全光栅B系列(0-10000mm，适合10米以内的台面或区域)安全光栅C系列(0～2.5米，小型安全光幕，高度仅80mm)NPN安全光栅系列PNP安全光栅系列测量光栅交叉光栅检测光栅可编程光栅折弯机专用安全光栅：兴兆业安全光栅DSP LASER是一种独特的安全防护系统，其系统与折弯机配套使用，大大增强折弯机弯模时对人手指的保护。

光栅的原理及选型应用详解1. 光栅的原理光栅是一种用于分光和波长选择的光学元件，其原理基于衍射和干涉的效应。

光栅通常由一系列平行且等间隔的凹槽或凸起线条组成，其中间隔的大小决定了光栅的空间频率。

光栅的衍射效应是基于光波通过光栅时发生的衍射现象。

当光波通过光栅时，每个凹槽或凸起都会作为光的次波源，发出衍射光。

这些衍射光相互干涉，形成一系列明暗相间的衍射条纹，称为衍射图样。

根据光波通过光栅时的不同衍射模式，可以得到不同的衍射角度和干涉条纹的空间频率。

通过测量衍射角度或干涉条纹的空间频率，可以确定入射光波的波长或频率，从而实现光的分光和波长选择。

2. 光栅的选型光栅的选型是根据应用需求和光学系统设计来确定的，关键参数包括光栅常数、衍射效率、波长范围和光栅的制备方法等。

2.1 光栅常数光栅常数是指光栅单位长度内的凹槽或凸起的数量，通常用线数（lines per millimeter, L/mm）或线数（lines per inch, LPI）来表示。

光栅常数越大，意味着凹槽或凸起的间距越小，衍射效果越显著。

根据具体的应用需求，选择合适的光栅常数可以获得更精确的分光和波长选择效果。

2.2 衍射效率衍射效率是指入射光波被光栅衍射后，各个衍射级别的光强分布情况。

高衍射效率意味着较大比例的光被衍射到所需的级别上，提高了光栅的分光和波长选择性能。

衍射效率一般与光栅的制备工艺和材料有关，可通过合理的制备方法和材料选择进行优化。

2.3 波长范围不同波长的光在经过光栅时会发生不同的衍射效果，因此光栅的波长范围是制约其应用的重要参数。

选择适合应用需求的波长范围可以确保光栅在特定波长范围内具有较好的分光和波长选择效果。

2.4 光栅的制备方法光栅的制备方法多种多样，常见的方法包括光刻法、干涉曝光法和电子束曝光法等。

不同的制备方法对于光栅的衍射效果、制备成本和制备周期等方面有不同影响。

根据具体的实际需求和光栅的制备条件，选择适合的制备方法可以获得性能优异且经济实用的光栅。

安全光栅选型方法以及注意事项
（1）电源电压：电压为AC110V~220V / DC24V~20%两种，如机台不具备此电压需要进行变压。

（2）保护高度指安全光栅有效保护高度，从第一棵光束到最后一棵光束之间的距离被称为有效保护高度。

有效保护高度也是机械需要的保护高度。

（3）保护距离：安全光栅是由一个发射器和接收器组合完成的工作的，保护距离也就是发射器与接收器中间的距离。

（4）光轴间距指两束光轴之间的间距，此间距根据需要来选择的。

如保护手指可选择10mm 间距，保护手选择20mm间距，保护手臂选择40mm，保护人体可选择80mm间距，在选择光轴间距时需要根据客户机械保护需要来选择。

（5）根据需求选择适合自己的安全光栅输出模式，继电器输出，NPN输出，NPN输出，双NPN输出，控制器输出等。

（6）安装方式，有上下端安装方式，旋臂型安装方式，L型侧装安装方式，旋臂加固型安装方式。

可根据设备需要进行选择。

科恩安全光幕持续不断的技术研发和内部管理系统的优化，严格执行国际标准的质量管理体系，已获得ISO9001:2000国际质量管理体系认证，所有产品均已通过CE认证，确保产品性能和质量达到国际先进水准。

安全光栅四级标准安全光栅是一种常见的光电传感器，它具有检测物体位置、距离和方向等功能，被广泛应用于机械制造、工业自动化等领域。

安全光栅的四级标准是其安全功能的重要指标，本文将对安全光栅四级标准进行详细解析。

一、安全光栅的四级标准概述安全光栅的四级标准是根据其安全级别的高低来划分的，共分为4个级别，分别是Type 2、Type 3、Type 4和Type 4 PLe。

其中，Type 2级别安全光栅的安全功能比Type 3和Type 4较低，而Type 4 PLe级别安全光栅的安全功能最为强大。

二、安全光栅四级标准的详细解析1、Type 2级别安全光栅Type 2级别安全光栅的输出信号为低功率输出，能够检测到人体的手指，并在接触到物体时立即停止机器的运作。

但是，Type 2级别安全光栅无法检测到人体的其他部位，如手臂、腿等，因此安全性相对较低，不适用于一些较为危险的机械设备。

2、Type 3级别安全光栅Type 3级别安全光栅的输出信号为中功率输出，它可以检测到人体的手臂、腿等部位，并在发生接触时停止机器的运作。

而且，Type 3级别安全光栅在接触时仅会产生短暂延迟，因此对于危险性较低的机械设备而言，Type 3级别安全光栅已经可以满足其安全需求。

3、Type 4级别安全光栅Type 4级别安全光栅的输出信号为高功率输出，具有非常强的安全性能。

它能够检测到人体的任何部位，并且在发生接触时能够立即、可靠地停止机器运作，从而保证人员的安全。

Type 4级别安全光栅有着非常广泛的应用领域，如高速运输、食品加工、制药等。

4、Type 4 PLe级别安全光栅Type 4 PLe级别安全光栅是目前安全光栅中的最高级别，它的安全性能比Type 4级别更加强大。

Type 4 PLe级别安全光栅不仅能够检测到任何部位的人体，并且在发生接触时能够立即停机，而且还具有高度的灵活性和可定制性，以适应不同的应用需求。

三、总结安全光栅四级标准是安全光栅安全性能的重要指标，通过对其四个不同级别的详细解析，可以较清晰地了解每个级别安全光栅的适用范围和安全性能。

光栅器件选型方法
光栅器件是一种可用于光学和光电领域的重要器件，其作用是将光束分解成其波长组件。

下面介绍一些光栅器件选型方法：
1. 光栅器件的类型：现有的光栅器件有很多种，包括平面光栅、衍射光栅、棱镜光栅等等。

选择合适的光栅器件，需根据具体的工作要求和应用场景进行选择。

2. 光栅参数：光栅的参数包括栅距、刻痕密度、刻划深度等。

不同参数的光栅器件可用于不同的实验和应用领域，因此要根据实际需要选择适合自己工作的光栅参数。

3. 明暗条纹：根据实际测量需要，有些光栅器件要求具有明暗条纹。

因此在选择光栅器件时，应根据具体的实验要求，选择具有明暗条纹的光栅器件。

4. 光栅消色差特性：对于一些要求高色散分辨率的领域，需要选择具有更好消色差特性的光栅器件。

5. 光栅的材料：根据应用需求和工作环境等要素，选择适合的材料制成的光栅器件，如玻璃、氟化物、硅等等。

以上几点是选择光栅器件的主要方法和因素，需要根据具体实验或应用要求灵活运用。

基恩士的安全光栅分类
基恩士的安全光栅主要可以分为以下几类：
1. 激光安全光栅：这种类型的安全光栅使用激光光源，具有很高的精度和稳定性，主要用于保护工作人员避免接触到危险的机器部件。

2. 红外安全光栅：红外安全光栅使用红外光源，适合在各种环境下使用。

它主要用于检测在危险区域中的物体或人员，以防止发生伤害。

3. 光电安全光栅：光电安全光栅是一种使用光电二极管作为光源的安全设备，它可以在较长的距离内提供可靠的防护。

4. 反射式安全光栅：反射式安全光栅通过发射器和接收器之间的反射镜来检测物体的存在。

这种类型的光栅适用于需要保护的区域不能直接看到的情况。

5. 光纤安全光栅：光纤安全光栅使用光纤作为传输媒介，可以实现长距离和高精度的检测。

6. 漫反射安全光栅：漫反射安全光栅通过发射器和接收器之间的漫反射镜来检测物体的存在。

这种类型的光栅适用于需要保护的区域不能直接看到的情况。

以上就是基恩士的安全光栅的主要分类，每种类型的光栅都有其特定的应用场景和优势。

3安全光栅介绍及选型安全光栅（safety light curtain）是一种用于机器安全保护的光电保护装置。

它通过将发射和接收的光束组成安全防护光幕，形成一个无形的光栅，并通过检测光束是否被遮挡来判断是否有人或物体进入危险区域，以便及时停机或采取其他安全措施，避免事故发生。

安全光栅的构成主要包括发射器、接收器和控制单元。

发射器产生一个或多个红外光束，接收器用来接收发射器产生的光束，当有人或物体进入或遮挡光束时，接收器会通过信号传输给控制单元，控制单元根据接收到的信号来采取相应的安全措施。

安全光栅的选型需要考虑以下几个主要因素：1. 安全级别：根据机器的危险程度和对人员的保护需求，选择符合相应的安全标准和级别的安全光栅。

一般来说，安全光栅的安全级别包括Type 2和Type 4，Type 4的安全级别更高，能够提供更高的安全性。

2.工作距离：根据机器的危险范围和安装位置的不同，选择适合的工作距离。

一般来说，安全光栅的工作距离可以从几厘米到几米不等。

3.外部干扰抗性：考虑到工作环境中可能存在的外部干扰，选择具有较高外部干扰抗性的安全光栅。

例如，工作环境中可能存在的震动、振动、强光等因素都会对安全光栅的工作稳定性产生影响。

4.安装方式：根据机器的布局和安全需求，选择适合的安装方式。

安全光栅一般可分为平面型和角度型两种，平面型适合安装在机器的侧面或底部，角度型适合安装在机器的顶部。

5.编程功能：一些高级安全光栅具有编程功能，可以通过编程实现高级功能，例如动态区域设置、过滤灵敏度调节等。

总之，选择适合的安全光栅是确保机器安全保护的重要一环。

需要考虑到安全级别、工作距离、外部干扰抗性、安装方式、编程功能等因素，并结合具体的应用需求进行综合评估和选择。

安全光栅的选型是怎样的安全光栅是通过漏电保护电路和接近传感器组成的一种用于感知工业设备安全状态的安全防护装置。

其主要作用是在机器设备运行时，避免人员将手、脚或其他身体部位插入机器运行区域中，从而达到保护人身安全的目的。

在选型安全光栅时，需要考虑以下几个因素：防护高度及安装位置首先需要了解设备的防护高度，以及安装位置。

在确定防护高度时，可以考虑触发器件的特点来选择适当的光电栅高度进行防护。

同时还需要关注安装位置，能否保证在检测范围内并且能够确保安全。

检测范围及分辨率安全光栅需要满足检测范围的需求，确保被检测的区域与应用场景相适应。

同时还需要关注分辨率，保证光栅的检测能力能够满足操作要求。

输出信号在选型时，需要关注光栅的输出信号种类，通常包括模拟量和数字量输出。

可以根据应用要求选择适当的信号类型，确保通讯方式和其他硬件设备的兼容性。

延时时间及触发区域在不同的应用场景中，需要根据实际情况选择合适的延时时间，以保证信号输出的正确性。

同时，触发区域也是一个需要关注的因素，不同的光栅会有不同的触发范围，应该根据实际工作环境来进行选择。

抗光干扰性在一些工作环境中，可能会受到日光、荧光灯等光源的影响，所以在选型时需要考虑光栅的抗光干扰性能，确保在复杂的光照情况下仍能准确检测到目标。

防护等级安全光栅常常需要在恶劣的环境下工作，所以选型时需要考虑它的防护等级。

高等级的光栅能够更好地承受恶劣环境的冲击和侵蚀，可靠性更高。

综上所述，对于不同的应用场景，选择适当的安全光栅是至关重要的。

因此，需要根据实际情况综合考虑以上因素，结合设备要求来选择光栅产品。
