数控机床用直线光栅尺(中文)

用于NC数控机床10/20212更多信息，请访问海德汉官网• ，•也欢迎索取。

有关以下产品的样本：••敞开式直线光栅尺••内置轴承角度编码器••无内置轴承角度编码器••旋转编码器••海德汉后续电子电路••海德汉数控系统••机床检测和验收测试的测量装置技术信息：••海德汉编码器接口••进给轴精度••高安全性位置测量系统••EnDat•2.2－位置编码器双向数字接口••直驱编码器本样本是以前样本的替代版，所有以前版本均不再有效。

订购海德汉公司的产品仅以订购时有效的样本为准。

有关产品所遵循的标准（ISO，EN等）仅以样本中的标注为准。

目录4直线光栅尺用于NC数控机床用于数控机床的海德汉直线光栅尺几乎适用于任何应用。

也是进给轴为闭环控制的机器和设备的理想选择，例如铣床、加工中心、镗铣床、车床和磨床。

动态性能优异的直线光栅尺允许高速运动，沿测量方向的加速性能使其不仅能满足常规轴高动态性能要求，也能满足直驱电机对高动态性能的要求。

海德汉也提供其它应用所需的直线光栅尺，例如：••手动操作机床••冲压机和弯板机••自动化生产设备•直线光栅尺优点如果用直线光栅尺测量滑座位置，位置控制环就包括全部进给机构。

这就是全闭环控制模式。

进给轴的直线光栅尺检测机械运动误差并在控制系统电路中进行修正。

因此，能消除潜在的多个误差源：••滚珠丝杠发热导致的定位误差••反向误差••滚珠丝杠螺距误差导致的运动特性误差因此，直线光栅尺是高精度定位和高速加工机床不可或缺的基础技术手段。

机械结构用于数控机床的直线光栅尺为封闭式测量设备：铝制的尺壳保护尺带、读数头和导轨，避免切屑、灰尘和切削液进入。

自动向下压的弹性密封条保持外壳密封。

读数头沿光栅尺带上摩擦力极小的导轨运动。

联接件将读数头与安装架连接在一起并补偿光栅尺与机床滑座间的不对正误差。

光栅尺与安装块间允许±•0.2•mm至•±•0.3•mm的横向和轴向误差，具体•数值与光栅尺型号有关。

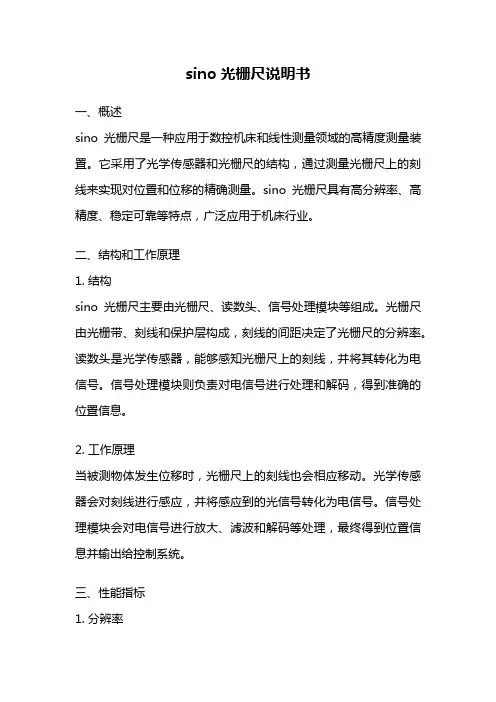

sino光栅尺说明书一、概述sino光栅尺是一种应用于数控机床和线性测量领域的高精度测量装置。

它采用了光学传感器和光栅尺的结构，通过测量光栅尺上的刻线来实现对位置和位移的精确测量。

sino光栅尺具有高分辨率、高精度、稳定可靠等特点，广泛应用于机床行业。

二、结构和工作原理1. 结构sino光栅尺主要由光栅尺、读数头、信号处理模块等组成。

光栅尺由光栅带、刻线和保护层构成，刻线的间距决定了光栅尺的分辨率。

读数头是光学传感器，能够感知光栅尺上的刻线，并将其转化为电信号。

信号处理模块则负责对电信号进行处理和解码，得到准确的位置信息。

2. 工作原理当被测物体发生位移时，光栅尺上的刻线也会相应移动。

光学传感器会对刻线进行感应，并将感应到的光信号转化为电信号。

信号处理模块会对电信号进行放大、滤波和解码等处理，最终得到位置信息并输出给控制系统。

三、性能指标1. 分辨率sino光栅尺的分辨率是指能够测量到的最小位移量。

分辨率越高，测量精度越高。

一般情况下，sino光栅尺的分辨率可达到亚微米级别。

2. 精度sino光栅尺的精度是指其测量结果与真实值之间的偏差。

精度受到多种因素的影响，包括光栅尺的加工精度、光学传感器的性能、信号处理模块的精度等。

3. 重复性sino光栅尺的重复性是指在相同测量条件下，多次测量得到的结果之间的差异。

重复性越好，表明测量结果的稳定性越高。

4. 线性误差sino光栅尺的线性误差是指在测量范围内，测量结果与真实值之间的线性偏差。

线性误差越小，表明光栅尺的测量线性度越好。

四、使用注意事项1. 安装sino光栅尺的安装需要保证其与被测物体之间的相对位置关系，以确保测量结果的准确性。

安装时应注意避免光栅尺受到外界振动和冲击。

2. 清洁sino光栅尺的刻线和光学传感器表面应保持清洁，避免灰尘和污物的堆积影响测量精度。

可以使用软布轻轻擦拭，切勿使用有机溶剂清洗。

3. 防护sino光栅尺的刻线和光学传感器应受到良好的防护，避免受到机械碰撞和弯曲。

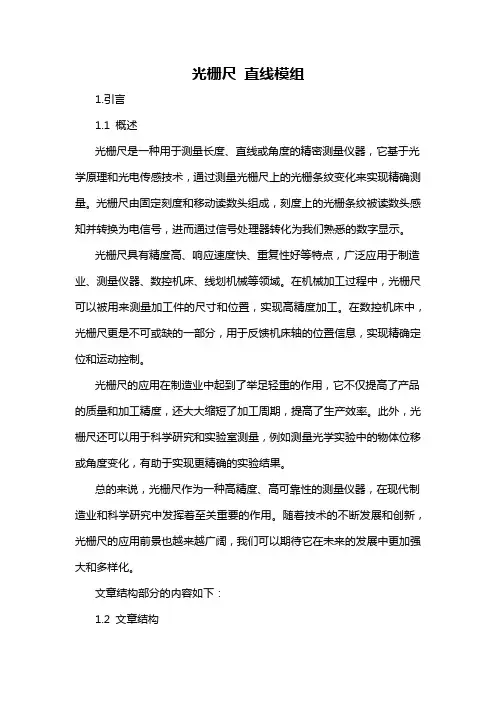

光栅尺直线模组1.引言1.1 概述光栅尺是一种用于测量长度、直线或角度的精密测量仪器，它基于光学原理和光电传感技术，通过测量光栅尺上的光栅条纹变化来实现精确测量。

光栅尺由固定刻度和移动读数头组成，刻度上的光栅条纹被读数头感知并转换为电信号，进而通过信号处理器转化为我们熟悉的数字显示。

光栅尺具有精度高、响应速度快、重复性好等特点，广泛应用于制造业、测量仪器、数控机床、线划机械等领域。

在机械加工过程中，光栅尺可以被用来测量加工件的尺寸和位置，实现高精度加工。

在数控机床中，光栅尺更是不可或缺的一部分，用于反馈机床轴的位置信息，实现精确定位和运动控制。

光栅尺的应用在制造业中起到了举足轻重的作用，它不仅提高了产品的质量和加工精度，还大大缩短了加工周期，提高了生产效率。

此外，光栅尺还可以用于科学研究和实验室测量，例如测量光学实验中的物体位移或角度变化，有助于实现更精确的实验结果。

总的来说，光栅尺作为一种高精度、高可靠性的测量仪器，在现代制造业和科学研究中发挥着至关重要的作用。

随着技术的不断发展和创新，光栅尺的应用前景也越来越广阔，我们可以期待它在未来的发展中更加强大和多样化。

文章结构部分的内容如下：1.2 文章结构本文主要围绕光栅尺直线模组展开讨论，结构安排如下：引言部分将对文章的背景和意义进行概述，介绍光栅尺直线模组的基本概念和应用领域。

正文部分将分为两个主要部分。

首先，会详细介绍光栅尺的原理，包括其基本构造、工作原理以及相关的技术参数。

其次，将重点探讨光栅尺在工业自动化、机械加工等领域中的应用，包括其在精密测量、位置反馈和运动控制等方面的功能与优势。

结论部分将对光栅尺的优势进行总结，并展望其未来的发展前景。

同时，将指出光栅尺在工业自动化领域的重要作用，并对其进一步提升和应用进行展望。

通过以上结构安排，本文将全面介绍光栅尺直线模组的原理、应用和发展前景，以期为读者提供一个全面、系统的了解光栅尺的参考。

1.3 目的本文的目的是介绍光栅尺和直线模组的相关知识。

Mounting Instructions LB 302LB 382Multi-Section11/2008安装说明多段光栅尺2Page4 Components 6 Items Supplied8 Mounting ProcedureMounting10 Changing the Cable Outlet11 Reference Mark Position LB 302/LB 382 12 Dimensions 14 Mounting Tolerances15 Mounting the Housing Sections 19 Inserting the Bearing Strips 20 Mounting the Scale Tape21 Inserting and securing the Scale Tape 24 Inserting the Sealing Lips26 Securing the Sealing Lips (End Section E2 27 Installing the Scanning Unit28 Securing the Sealing Lips (End Section E1 29 Final Steps30 Tensioning the Scale Tape 32 Linear Error Compensation 34 Protective MeasuresMechanical Data 35 LB 302/LB 302C 35 LB 382/LB 382C Electrical Connection 36 LB 302/LB 302C 38 LB 382/LB 382C Electrical Data37 LB 302/LB 302C 39 LB 382/LB 382CContents目录页4 组件6 自带零件 8 安装步骤安装10 改变电缆引线方向11 参考点位置LB302/LB 38212 尺寸14 安装公差15安装光栅尺外壳 19 穿入导轨钢带 20 安装钢带光栅尺21 插入和固定钢带光栅尺 24 穿入密封条26 固定密封条(端头E2 27 安装读数头28 固定密封条(端头E129 最后步骤30 张紧钢带光栅尺 32 线性误差补偿 34 防护措施机械数据 35 LB 302/LB 302C 35 LB 382/LB 382C 电气连接36 LB 302/LB 302C 38 LB 382/LB 382C 电气参数37 LB 302/LB 302C 39 LB 382/LB 382C3Note: Mounting and commissioning is to be conducted by a specialist in electrical equipment and precision mechanics under compliance with local safety regulations.Do not engage or disengage any connections while under power.The drive must not be put into operation during installation.Dimensions in mmWarnings提示注意: 安装和调试任务只能由电气和精密机械专业技术人员并在符合当地安全法规要求的条件下进行。

敞开式直线光栅尺06/2021敞开式直线光栅尺直线光栅尺测量直线轴位置，无需任何其它机械传动件。

有效避免多个潜在误差源的影响：••滚珠丝杠发热导致的定位误差••反向误差••滚珠丝杠螺距误差导致的运动特性误差因此，直线光栅尺是高精度定位和高速加工机床不可或缺的基础技术手段。

敞开式直线光栅尺广泛用于需要极高测量精度的机器设备。

典型应用包括：••半导体工业的测量和生产设备••PCB电路板组装机••超精密机床和设备，例如加工光学器件的金刚石刀具，加工磁盘的端面车床和加工铁氧体元件的磨床••高精度机床••测量机和比较仪、测量显微镜和其它•精密测量设备••直驱电机的位置和速度测量机械结构敞开式直线光栅尺包括光栅尺或钢尺带和读数头，光栅尺和读数头间无机械接触。

敞开式直线光栅尺的尺带固定在安装面上。

因此，为确保直线光栅尺的高精度，必须确保安装面平面度达到高标准。

我们还提供以下产品的详细信息，欢迎•向我们索取或访问海德汉官网•：••内置轴承角度编码器••光学扫描的模块型角度编码器••磁电扫描的模块型角度编码器••旋转编码器••伺服驱动编码器••直线光栅尺用于NC数控机床••接口电子电路••海德汉数控系统本样本是以前样本的替代版，所有以前版本均不再有效。

订购海德汉公司的产品仅以订购时有效的样本为准。

有关产品所遵循的标准（ISO，EN等）仅以样本中的标注为准。

目录选型指南绝对式编码器绝对式位置测量LIC敞开式直线光栅尺为绝对式位置测量的光栅尺，最大测量范围达28•m并允许•高速运动。

•用在真空环境中的光栅尺海德汉的标准光栅尺适用于一般或中等真空应用。

如果用于高真空和超高真空环境中，光栅尺必须满足特殊要求。

在选择光栅尺的结构设计和材质中，必须特别满足这些条件的要求。

更多信息，请参见真空应用的直线光栅尺“技术信息”资料。

LIC•4113•V和LIC•4193•V直线光栅尺特别适用于高真空度应用。

更多信息，请参见相应的“产品信息”资料。

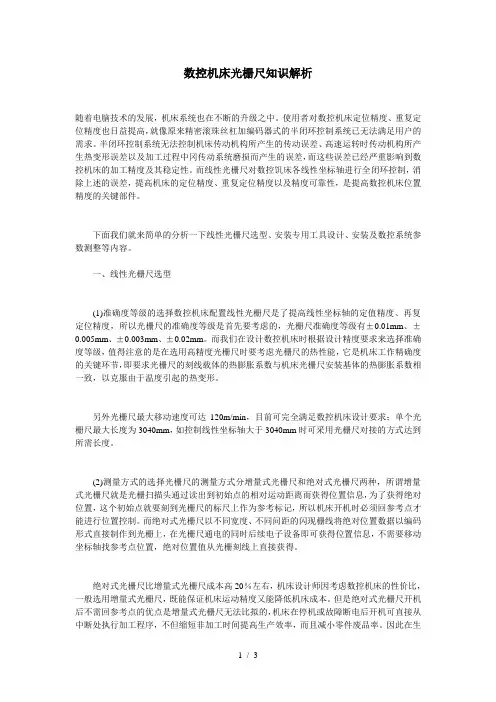

数控机床光栅尺知识解析随着电脑技术的发展，机床系统也在不断的升级之中。

使用者对数控机床定位精度、重复定位精度也日益提高，就像原来精密滚珠丝杠加编码器式的半闭环控制系统已无法满足用户的需求。

半闭环控制系统无法控制机床传动机构所产生的传动误差、高速运转时传动机构所产生热变形误差以及加工过程中冈传动系统磨损而产生的误差，而这些误差已经严重影响到数控机床的加工精度及其稳定性。

而线性光栅尺对数控饥床各线性坐标轴进行全闭环控制，消除上述的误差，提高机床的定位精度、重复定位精度以及精度可靠性，是提高数控机床位置精度的关键部件。

下面我们就来简单的分析一下线性光栅尺选型、安装专用工具设计、安装及数控系统参数测整等内容。

一、线性光栅尺选型(1)准确度等级的选择数控机床配置线性光栅尺是了提高线性坐标轴的定值精度、再复定位精度，所以光栅尺的准确度等级是首先要考虑的，光栅尺准确度等级有±0.01mm、±0.005mm、±0.003mm、±0.02mm。

而我们在设计数控机床时根据设计精度要求来选择准确度等级，值得注意的是在选用高精度光栅尺时要考虑光栅尺的热性能，它是机床工作精确度的关键环节，即要求光栅尺的刻线载体的热膨胀系数与机床光栅尺安装基体的热膨胀系数相一致，以克服由于温度引起的热变形。

另外光栅尺最大移动速度可达120m/min，目前可完全满足数控机床设计要求；单个光栅尺最大长度为3040mm，如控制线性坐标轴大于3040mm时可采用光栅尺对接的方式达到所需长度。

(2)测量方式的选择光栅尺的测量方式分增量式光栅尺和绝对式光栅尺两种，所谓增量式光栅尺就是光栅扫描头通过读出到初始点的相对运动距离而获得位置信息，为了获得绝对位置，这个初始点就要刻到光栅尺的标尺上作为参考标记，所以机床开机时必须回参考点才能进行位置控制。

而绝对式光栅尺以不同宽度、不同问距的闪现栅线将绝对位置数据以编码形式直接制作到光栅上，在光栅尺通电的同时后续电子设备即可获得位置信息，不需要移动坐标轴找参考点位置，绝对位置值从光栅刻线上直接获得。

fanuc加距离码光栅尺2010-01-30 20:30摘要：随着科学技术的发展，各种智能型的检测元件也不断地涌现，德国海德汉（HEIDENHAIN）公司最新推出了一种具带距离编码参考点标志的直线光栅尺（distance-coded reference），使用带距离编码参考点标志的线性测量系统，可以不必为返回参考点而在机床安装减速开关，并返回一个固定的机床参考点，这样在实际使用中可以带来了许多方便。

下面是在FANUC 数控系统中使用的一些经验。

正文：一. 原理带距离编码参考点标志的线性测量系统的原理是采用包括一个标准线性的栅格标志和一个与此相平行运行的另一个带距离编码参考点标志通道，每组两个参考点标志的距离是相同的，但两组之间两个相邻参考点标志的距离是可变的，每一段的距离加上一个固定的值，因此数控轴可以根据距离来确定其所处的绝对位置，如图下所示：（LS486C 为例）例如从A 点移动到C，中间经过B 点，系统检测到10.02 就知道轴现在在是哪一个参考点位置，同样从B点移动到D，中间经过C 点，系统从C 点到D 点的距离是10.04 就知道轴现在在是哪一个参考点位置，所以只要轴任意移动超过两个参考点距离（20mm）就能得到机床的绝对位置。

HEIDENHAIN 公司的直线光栅尺后面带“C”的都有此功能，如“LF183C、LS486C、LB382C”等。

西班牙FAGOR 公司的直线光栅尺中间带“O”的也有此功能，如“COV、COVP、FOP”等。

二. 应用在FANUC 数控系统0I-C 中应用。

1．参数设定（此功能为选项功能0ic 订货号A02B-0310-J670 18I 订货号A02B-0284-J670）1〕．1815#1 OPT 1815#2 DCL光栅尺使用类型：选择了带距离编码参考点标志的直线光栅尺。

(在使用圆光栅时1815#1 #2 #3 均要设定为1 )2〕．1802#1 DC43〕．1821 相邻两个Mark1 之间的距离直线光栅尺标准参考点标志栅格间距4〕．1882 相邻两个Mark2 之间的距离5〕．1883 假想的光栅尺原点与参考点之间的距离以海德汉LB302C 光栅尺为例的参数设置相邻两个Mark1 之间的距离80mm相邻两个Mark2 之间的距离80.040mm相应参数设置如下：1815#1 1 1815#2 11802#1 DCL 设置为0 使用3 参考点检测回零点1821 80000 （最小检测单位u）1882 80040 （最小检测单位u）1883 上电后回零机床会移动3 次自动计算零点的坐标位置。

sino光栅尺使用说明书一、产品概述sino光栅尺是一种高精度的位置测量设备，广泛应用于数控机床、机器人、自动化生产线等领域。

它采用先进的光电测量技术，可以实现高精度、高速度的位置测量，提高设备的加工精度和生产效率。

二、安装指南1.确定安装位置：根据设备要求，选择合适的位置安装光栅尺。

确保尺身稳定、水平，避免外部振动和干扰。

2.连接电源：使用合适的电缆将光栅尺与电源连接，确保供电稳定。

3.信号线连接：将光栅尺的信号线连接到设备的控制器上，确保连接牢固可靠。

4.调整初始位置：根据需要调整光栅尺的初始位置，以适应不同的测量需求。

三、操作说明1.开机自检：在开机后，光栅尺会自动进行自检，确保正常工作。

2.初始位置设置：根据需要设置光栅尺的初始位置，可以通过控制器或设备上的控制面板进行设置。

3.开始测量：在设置好初始位置后，可以开始进行位置测量。

光栅尺会自动进行实时测量，并将数据传输到控制器或设备上。

4.数据处理：控制器或设备会对接收到的数据进行处理，以实现各种控制和监测功能。

四、常见问题解答1.Q：光栅尺无法正常工作怎么办？A：首先检查电源和信号线是否连接正常，如有问题请检查线路连接；如电源和信号线连接正常，请检查光栅尺是否正常工作，如有异常请联系专业人员进行维修。

2.Q：测量数据不准确怎么办？A：首先检查光栅尺是否正确安装，如有问题请重新安装；如安装正确，请检查测量环境是否稳定，如有干扰请采取相应的防护措施；如环境稳定，请检查控制器或设备的参数设置是否正确，如有异常请进行调整。

3.Q：光栅尺出现故障怎么维修？A：对于常见故障，用户可以根据使用说明书自行进行维修；对于复杂故障或无法自行解决的问题，请联系专业人员进行维修。

五、保养与维护1.定期清洁：定期使用干燥的软布擦拭光栅尺表面，保持清洁。

避免使用含有化学物质的清洁剂，以免损坏光栅尺表面。

2.防尘防潮：保持光栅尺工作环境的清洁和干燥，避免尘埃和潮湿的环境。

德国海德汉LC485ML220MM/1640MM光栅尺特点德国海德汉LC485ML220MM/1640MM光栅尺德国进口HEIDENHAIN海德汉原装现货优势供应商，常规型号旋转编码器，角度编码器，长度计，读数头仓库现货库存！！德国HEIDENHAIN海德汉公司用于数控机床的直线光栅尺几乎可以适应任何应用。
