三相功率电能测量芯片SA9904B中文资料

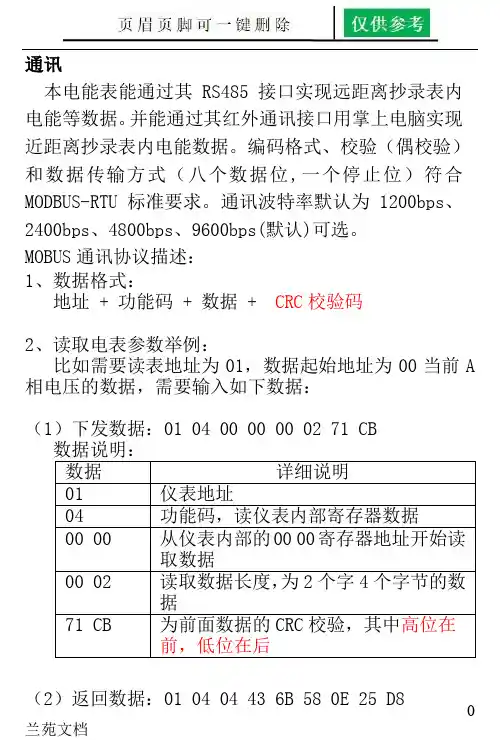

通讯本电能表能通过其RS485接口实现远距离抄录表内电能等数据。

并能通过其红外通讯接口用掌上电脑实现近距离抄录表内电能数据。

编码格式、校验（偶校验）和数据传输方式（八个数据位,一个停止位）符合MODBUS-RTU标准要求。

通讯波特率默认为1200bps、2400bps、4800bps、9600bps(默认)可选。

MOBUS通讯协议描述：1、数据格式：地址 + 功能码 + 数据 + CRC校验码2、读取电表参数举例：比如需要读表地址为01，数据起始地址为00当前A 相电压的数据，需要输入如下数据：（1）下发数据：01 04 00 00 00 02 71 CB数据详细说明01 仪表地址04 功能码，读仪表内部寄存器数据00 00 从仪表内部的00 00寄存器地址开始读取数据00 02 读取数据长度，为2个字4个字节的数据71 CB 为前面数据的CRC校验，其中高位在前，低位在后数据详细说明01 仪表地址04 返回功能码04 返回的数据长度为4个字节的数据长度43 6B58 0E返回的数据，为4个字节的数据25 D8 返回的CRC校验（3）数据格式说明：读取的电表内部的数据符合IEEE-754标准浮点数，数据格式为32位4字节的单精度浮点数数据格式。

3、修改表地址：修改表地址的命令：比如将表地址修改为02，则发如下命令：01 10 00 08 00 02 04 40 00 00 00 E7 C9数据详细说明01 仪表地址10 功能码，写仪表内部寄存器数据00 08 从仪表内部的00 08寄存器地址开始写数据00 02 写数据长度，为2个字，4个字节的数据04 写数据长度，为,4个字节的数据40 00 00 00 写入的表的表地址，4个字节的数据，浮点型数据E7 C9 CRC校验返回数据：01 10 00 08 00 02 C0 0A4、修改表通讯速率：修改电表通讯速率的命令：比如将表的通讯速率改为：1200bps,则发如下命令：01 10 00 00 00 02 04 44 96 00 00 07 73数据详细说明01 仪表地址10 功能码，写仪表内部寄存器数据00 00 从仪表内部的00 00寄存器地址开始写数据00 02 写数据长度，为2个字，4个字节的数据04 写数据长度，为,4个字节的数据44 96 00 00 写入的表的通讯速率，4个字节的数据，浮点型数据25 7B CRC校验在MODBUS协议中，使用功能码0x04可读取表计数据，地址（Hex)寄存器参数说明HI LO 描述单位格式模式01 00 总有功电量千瓦时浮点只读使用功能码0x03可读取表计参数，或者使用功能码0x10可修改参数，寄存器地址如下：地址（Hex)保存寄存器参数HI LO长度(字节)格式描述单位模式00 00 4 浮点波特率(1200 24004800 9600)bps读/写00 02 4 浮点校验位(0:偶校验; 1:奇校验; 2:无校验 )读/写00 08 4 浮点通讯地址(表号1-247）无读/写。

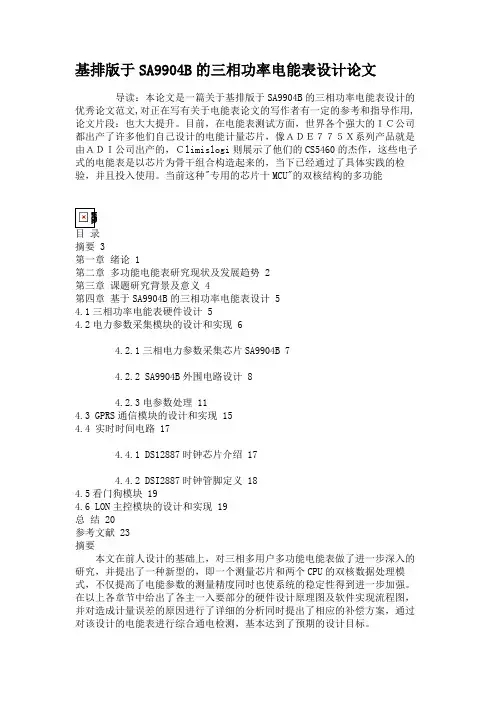

基排版于SA9904B的三相功率电能表设计论文导读：本论文是一篇关于基排版于SA9904B的三相功率电能表设计的优秀论文范文,对正在写有关于电能表论文的写作者有一定的参考和指导作用,论文片段：也大大提升。

目前，在电能表测试方面，世界各个强大的ＩＣ公司都出产了许多他们自己设计的电能计量芯片，像ＡＤＥ７７５Ｘ系列产品就是由ＡＤＩ公司出产的，Ｃlimislogi则展示了他们的CS5460的杰作，这些电子式的电能表是以芯片为骨干组合构造起来的，当下已经通过了具体实践的检验，并且投入使用。

当前这种"专用的芯片十MCU"的双核结构的多功能摘要 3第一章绪论 1第二章多功能电能表研究现状及发展趋势 2第三章课题研究背景及意义 4第四章基于SA9904B的三相功率电能表设计 54.1三相功率电能表硬件设计 54.2电力参数采集模块的设计和实现 64.2.1三相电力参数采集芯片SA9904B 74.2.2 SA9904B外围电路设计 84.2.3电参数处理 114.3 GPRS通信模块的设计和实现 154.4 实时时间电路 174.4.1 DS12887时钟芯片介绍 174.4.2 DSI2887时钟管脚定义 184.5看门狗模块 194.6 LON主控模块的设计和实现 19总结 20参考文献 23摘要本文在前人设计的基础上，对三相多用户多功能电能表做了进一步深入的研究，并提出了一种新型的，即一个测量芯片和两个CPU的双核数据处理模式，不仅提高了电能参数的测量精度同时也使系统的稳定性得到进一步加强。

在以上各章节中给出了各主一入要部分的硬件设计原理图及软件实现流程图，并对造成计量误差的原因进行了详细的分析同时提出了相应的补偿方案，通过对该设计的电能表进行综合通电检测，基本达到了预期的设计目标。

（1）对电能表的发展状况做了全面而且细致的调查论证工作，并且通过到实际生产现场和用户使用现场的调研，获得了珍贵的技术资料及现场经验。

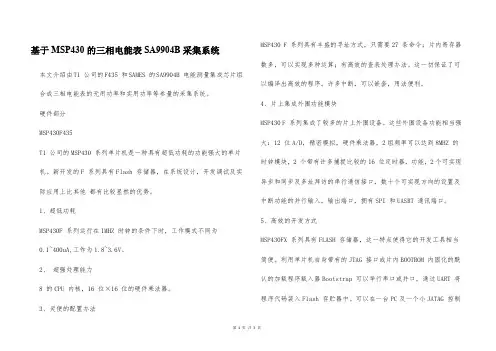

基于MSP430的三相电能表SA9904B采集系统本文介绍由TI 公司的F435 和SAMES 的SA9904B 电能测量集成芯片组合成三相电能表的无用功率和实用功率等参量的采集系统。

硬件部分MSP430F435T1 公司的MSP430 系列单片机是一种具有超低功耗的功能强大的单片机。

新开发的F 系列具有Flash 存储器，在系统设计，开发调试及实际应用上比其他都有比较显然的优势。

1、超低功耗MSP430F 系列运行在1MHZ 时钟的条件下时，工作模式不同为0.1~400uA,工作为1.8~3.6V。

2、超强处理能力8 的CPU 内核，16 位×16 位的硬件乘法器。

3、灵便的配置办法MSP430 F 系列具有丰盛的寻址方式，只需要27 条命令；片内寄存器数多，可以实现多种运算；有高效的查表处理办法。

这一切保证了可以编译出高效的程序。

许多中断，可以嵌套，用法便利。

4、片上集成外围功能模块MSP430 F 系列集成了较多的片上外围设备。

这些外围设备功能相当强大：12 位A/D，精密模拟，硬件乘法器，2组频率可以达到8MHZ 的时钟模块，2 个带有许多捕捉比较的16 位定时器，功能，2个可实现异步和同步及多址拜访的串行通信接口，数十个可实现方向的设置及中断功能的并行输入，输出端口，拥有SPI 和UASRT 通讯端口。

5、高效的开发方式MSP430FX 系列具有FLASH 存储器，这一特点使得它的开发工具相当简便。

利用单片机自身带有的JTAG 接口或片内BOOTROM 内固化的默认的加载程序载入器Bootstrap 可以举行串口或并口，通过UART 将程序代码装入Flash 存贮器中。

可以在一台PC及一个小JATAG 控制第1页共3页。

三相电能计量芯片400hz -回复什么是三相电能计量芯片？三相电能计量芯片是一种用于测量和计量三相电能的硅芯片。

它通常被嵌入到电能表或智能电网系统中，用于测量三相电能的功率和使用情况。

这些芯片可提供准确的电能计量功能，以确保有线电网和电力系统高效运行。

为什么需要三相电能计量芯片？在现代电力系统中，三相电能计量非常重要。

在家庭、工业和商业用电领域，大多数电设备和机器都使用三相电能供电。

因此，准确测量和计量三相电能对于合理分配电力资源、控制用电成本以及维持电力系统高效运作至关重要。

三相电能计量芯片可以提供准确的测量结果，帮助电力公司和用户监测和管理电能使用。

三相电能计量芯片的工作原理是什么？三相电能计量芯片通常采用电流互感器和电压互感器进行测量。

通过将电流互感器与电力系统的电流回路相连，可以测量各个相位的电流。

同时，通过将电压互感器与电力系统的电压回路相连，可以测量各个相位的电压。

通过测量电流和电压，这些芯片可以计算得到功率、电能等重要参数。

在计量过程中，三相电能计量芯片还会考虑到功率因数、频率、相位等因素的影响。

它会根据这些因子，对电流和电压进行合理的调整和校正，以确保测量结果的准确性。

计量芯片通常还具有存储和通信功能，可以将测量结果传输到后台系统进行分析和管理。

三相电能计量芯片在400Hz电力系统中的应用？400Hz电力系统主要用于航空航天和军事应用，特别是飞机和舰船。

传统的50Hz或60Hz电力系统在这些应用中，由于体积和重量的限制，无法满足需求。

400Hz电力系统则由于频率高，电场强度小，能够提供更高的功率密度，因而更适合这些特殊应用。

在400Hz电力系统中，三相电能计量芯片的应用非常重要。

它们可以准确测量和计量电能的使用情况，帮助飞机和舰船运营者掌握能源消耗，进行能源管理和优化。

通过这些芯片提供的准确数据，操作人员可以更好地了解电能使用，控制功率需求，提高系统效率，延长设备寿命，并确保电力系统的稳定供电。

⽹友⽤的芯⽚总结⽹友⽤的芯⽚总结（整理版）⽹友在各⾃领域中所⽤到的芯⽚总结1.⾳频pcm编码DA转换芯⽚cirrus logic的cs4344，cs43344334是⽼封装，据说已经停产，4344封装⽐较⼩，⾮常好⽤。

还有菲利谱的。

8211等。

2.⾳频放⼤芯⽚4558，833，此⼆芯⽚都是双运放。

为什么不⽤324等运放个⼈觉得应该是对⾳频的频率响应⽐较好。

3.244和245，由于244是单向a=b的所以只是单向驱动。

⽽245是⽤于数据总线等双向驱动选择。

同时245的封装⾛线⾮常适合数据总线，它按照顺序d7-d0。

4.373和374，地址锁存器，⼀个电平触发，⼀个沿触发。

373⽤在单⽚机p0地址锁存，当然是扩展外部ram的时候⽤到62256。

374有时候也⽤在锁数码管内容显⽰。

5.max232和max202，有些为了节约成本就⽤max202，主要是驱动能⼒的限制。

6.⽹络接⼝变压器。

需要注意差分信号的等长和尽量短的规则。

7.amd29系列的flash，有bottom型和top型，主要区别是loader区域设置在哪⾥？bottom型的在开始地址空间，top型号的在末尾地址空间，我感觉有点反，但实际就是这么命名的。

8.164，它是⼀个串并转换芯⽚，可以把串⾏信号变为并⾏信号，控制数码管显⽰可以⽤到。

9.sdram，ddrram，在设计时候通常会在数据地址总线上加22，33的电阻，据说是为了阻抗匹配，对于这点我理论基础学到过，但实际上没什么深刻理解。

10.⽹卡控制芯⽚ax88796，rtl8019as，dm9000ae当然这些都是⽤在isa总线上的。

11．24位AD：CS5532，LPC2413效果还可以12．仪表运放：ITL114，不过据说功耗有点⼤13、⾳频功放：⼀般⽤LM36814、⾳量控制IC. PT2257/9.15．PCM双向解/编码 ADC/DAC CW669116．2.4G双⼯通讯 RF IC CC250017．cat809，max809，这些是电源监控芯⽚，当低于某⼀电压以后⽐如3.07v等出现⼀个100ms的低电平，实现复位功能。

电能计量SA9904B,1引言新型集成芯片不仅精确度高，而且硬件软件设计简单性价比高1引言新型集成芯片不仅精确度高，而且硬件软件设计简单、性价比高。

着重介绍SA9904B，ATT7026A及CS54633种三相电能计量芯片的工作原理，比较其性能指标，为合理选择电能芯片提供了有力的帮助。

2电能计量芯片SA9904B是南非微电子系统有限公司设计开发的一种电能计量芯片，ATY7026A是珠海炬力集成电路设计有限公司开发的电能计量芯片，CS5463是美国CRYSTAL公司推出的带有串行接口的单相双向功率／电能计量集成电路芯片。

这三者都用于三相多功能电能计量，均适用于三相三线制的具有50Hz 或60Hz标准频率的电网，支持电阻网络校表和软件校表两种方式。

由于电能计量、参数测量和数据读取是电能芯片的核心部分。

下面主要从有功计量、无功计量、视在功率／电能计量、有效值测量、中断和SPI接口6个方面介绍芯片原理。

2．1SA9904B简介SA9904B有20个引脚，PDIP封装，12个元暂存器。

SA9904B包含9个代表各相的有功电能、无功电能与电源电压的24位元暂存器。

第10个24位元暂存器代表任何有效相位的市频，包含3个位址以保存与SA9604A的兼容性。

3个位址的任何其一可用于存取频率暂存器。

每相位的有功与无功功率被积存于24位元暂存器。

被测电路的电能或功率不直接提供给用户，但是可以通过公式计算。

计算每相的有功或无功电能：电能每计数=(VRATED×IRATED)／320 000；计算每相的有功或无功功率：功率=VRATED×IRATED×N／INTTIME／320 000。

其中：VRATED为电表的额定电源电压，IRATED为电表的额定电源电流，N=相继读数间的暂存器数值差数(△值)，INTTIME为相继读数间的时间差值(单位为秒)。

若要求合相有功电能，只能通过程序对三相有功电能求和，或通过有功功率脉冲输出F50计数。

三相电能芯片三相电能芯片是一种用于测量和监测三相电能的集成电路芯片。

它可以广泛应用于工业和商业领域，用于实时监测电能使用情况和计费。

本文将介绍三相电能芯片的工作原理、应用及市场前景。

三相电能芯片的工作原理是利用霍尔效应或电流变压器来感测电流，利用电压变压器来感测电压，通过内部的模数转换器将采集到的电流和电压信号转换为数字信号，再经过一系列的运算和处理，计算出三相电能的相关参数，如功率因数、有功功率、无功功率等。

三相电能芯片具有多种应用。

首先，它可以用于智能电网系统中，用于实时监测电网负荷和电能使用情况，并提供相关数据给供电公司进行优化调度。

其次，它可以用于工业领域，用于监测设备的电能使用情况和计费，实现能源管理和节能控制。

另外，它还可以用于商业和住宅领域，用于监测电能的使用情况和计费，帮助用户实现节能和合理用电。

此外，三相电能芯片还可以用于电力仪器仪表、电能表和智能家居等领域。

目前，全球电力需求不断增长，对电能计量和监测的需求也越来越高，这为三相电能芯片的市场提供了良好的机会。

随着智能电网和智能电力设备的不断发展，三相电能芯片市场有望迎来较大的发展。

此外，节能减排的要求也促使企业和个人关注电能的使用和浪费，这也为三相电能芯片提供了更广阔的应用空间。

然而，三相电能芯片市场也面临一些挑战。

首先，市场竞争激烈，许多公司都在研发和生产类似的产品，对市场份额形成了竞争。

其次，三相电能芯片本身的技术难度较高，需要在电流、电压和功率等多个参数上进行准确的测量和计算，这对芯片设计和生产提出了一定的要求。

此外，一些电力系统的特殊要求和标准对三相电能芯片的功能和性能提出了更高的要求。

总的来说，三相电能芯片是一种重要的电力测量和监测设备，具有广泛的应用前景。

随着智能电网和智能电力设备的不断发展，三相电能芯片市场有望迎来更广阔的发展空间。

然而，企业应根据市场需求和技术要求，不断提高产品性能和功能，以保持竞争力。

同时，政府和标准机构也应加强对三相电能芯片的监管和标准制定，促进市场的健康发展。

炬力公司三相电能计量芯片FAQ1、炬力公司三相电能计量芯片有哪些型号？炬力公司目前已经推出了五款三相电能专用计量芯片，他们分别满足不同的系统应用：ATT7030A是一颗高精度三相有功电能计量芯片，电阻网络校表，可直接驱动机电式计度器用于显示电能，主要应用于有功三相电能表。

ATT7028A是一颗高精度三相有功电能计量芯片，支持软件校表以及电阻网络校表，可计量分相电能和总电能，主要应用于三相有功电能表。

ATT7026A是一颗高精度三相组合表专用计量芯片，提供有功、无功参数，主要应用于三相电能表。

ATT7022A是一颗高精度三相多功能专用计量芯片，可以完成四象限有功、无功测量，可应用于三相多功能电能表以及电测仪表、工业控制等方面。

ATT7022B是一颗在ATT7022A基础上增加基波/谐波电能计量功能的高精度三相多功能专用计量芯片，可应用于三相多功能电能表以及电测仪表、工业控制等方面。

2、三相电能芯片对复位操作有何要求？芯片复位保持25us左右后，芯片才能复位，芯片复位后，一般等待500us 左右才能进行操作SPI。

3、SIG端子有何用？可否不用？SIG信号只在软件校表时有用。

外围干扰可能导致计量芯片内部数据错乱，或者计量芯片受干扰复位，校表数据必须由外部MCU通过SPI口进行更新，以保证计量的准确性。

SIG信号就是用来通知外部MCU的一个握手信号。

当然也可以不用SIG信号，可以检测工作寄存器的相应状态位，详细信息可以参考芯片用户手册4、晶振的选用范围为10-25MHz,默认为24.576MHz,可选用12MHz晶振?与24.576MHz有何区别？由于芯片计量部分采用了数字滤波器结构，所以为了保证测量精度，建议选用24.576MHz。

5、采样周期是多少？多长时间采样一次？采样频率是3.2KHz。

6、计量芯片内部寄存器更新时间？内部有效值、功率、相位、相角、频率等寄存器的更新时间大约是1/3秒。

而能量寄存器则是与能量脉冲同步更新。

基于MSP430的三相电能表SA9904B采集系统摘要本文介绍由TI 公司的MSP430F435 单片机和SAMES 的SA9904B电能测量集成芯片组合成三相电能表的无用功率和有用功率等参量的采集系统。

关键词MSP430 SA9904B 采样1、前言目前新型的电子式多功能电能表已逐渐取代老式电子电能表。

由于模数转换电路采样精度，及微处理器的价格，软件的开发难度，存在不少问题和难度。

本文基于德州仪器的MSP430F435单片机，介绍采用SAMES的SA9904B高集成度的采样芯片进行三相电能的有用功和无用功等参量的采集，取代传统的数模采样电路。

三相电能表功率参量的采样是一个十分重要的问题，其实现方式决定了电能表的测量精度及相应软件开发的难易程度，产品的整体开发成本的高低。

2、系统介绍电能表的采样方式及采用什么MCU有多种方案，不少已经投入实际使用。

但是基于MSP430 单片机采用高度集成的采集芯片SA9904B进行电流和电压采样的电能表还没有广泛投产使用。

尽管美国TI公司给出了电能表采样方案，但是其采样电路比较复杂，难于调试。

没有采用专用的电能表的采用芯片。

图1是多功能三相电能表的采样部分，合理的把TI 的MSP430单片机和SAMES的SA9904B集合，发挥各自的优势，避开复杂的采样电路的设计，采用现成的高精度采样芯片。

2.1、硬件部分：MSP430F435T1公司的MSP430系列单片机是一种具有超低功耗的功能强大的单片机。

新开发的F系列具有Flash存储器，在系统设计，开发调试及实际应用上比其他MCU都有比较明显的优势。

1、超低功耗MSP430F系列运行在1MHZ时钟的条件下时，工作模式不同为0.1~400uA,工作电压为1.8~3.6V。

2、超强处理能力8MIPS的CPU内核，16位×16位的硬件乘法器。

3、灵活的配置方法MSP430 F系列具有丰富的寻址方式，只需要27条指令；片内寄存器数多，可以实现多种运算；有高效的查表处理方法。

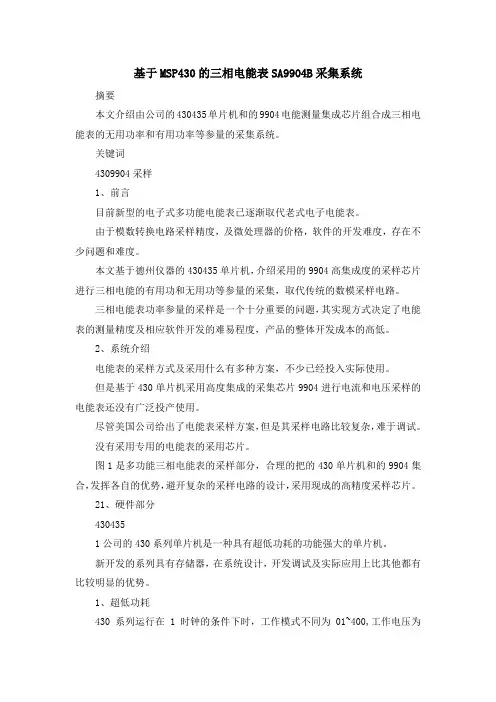

基于MSP430的三相电能表SA9904B采集系统摘要本文介绍由公司的430435单片机和的9904电能测量集成芯片组合成三相电能表的无用功率和有用功率等参量的采集系统。

关键词4309904采样1、前言目前新型的电子式多功能电能表已逐渐取代老式电子电能表。

由于模数转换电路采样精度，及微处理器的价格，软件的开发难度，存在不少问题和难度。

本文基于德州仪器的430435单片机，介绍采用的9904高集成度的采样芯片进行三相电能的有用功和无用功等参量的采集，取代传统的数模采样电路。

三相电能表功率参量的采样是一个十分重要的问题，其实现方式决定了电能表的测量精度及相应软件开发的难易程度，产品的整体开发成本的高低。

2、系统介绍电能表的采样方式及采用什么有多种方案，不少已经投入实际使用。

但是基于430单片机采用高度集成的采集芯片9904进行电流和电压采样的电能表还没有广泛投产使用。

尽管美国公司给出了电能表采样方案，但是其采样电路比较复杂，难于调试。

没有采用专用的电能表的采用芯片。

图1是多功能三相电能表的采样部分，合理的把的430单片机和的9904集合，发挥各自的优势，避开复杂的采样电路的设计，采用现成的高精度采样芯片。

21、硬件部分4304351公司的430系列单片机是一种具有超低功耗的功能强大的单片机。

新开发的系列具有存储器，在系统设计，开发调试及实际应用上比其他都有比较明显的优势。

1、超低功耗430系列运行在1时钟的条件下时，工作模式不同为01~400,工作电压为18~36。

2、超强处理能力8的内核，16位×16位的硬件乘法器。

3、灵活的配置方法430系列具有丰富的寻址方式，只需要27条指令；片内寄存器数多，可以实现多种运算；有高效的查表处理方法。

这一切保证了可以编译出高效的程序。

许多中断，可以嵌套，使用方便。

4、片上集成外围功能模块430系列集成了较多的片上外围设备。

这些外围设备功能相当强大12位，精密模拟比较器，硬件乘法器，2组频率可以达到8的时钟模块，2个带有许多捕获比较的16位定时器，看门狗功能，2个可实现异步和同步及多址访问的串行通信接口，数十个可实现方向的设置及中断功能的并行输入，输出端口，拥有和通讯端口。

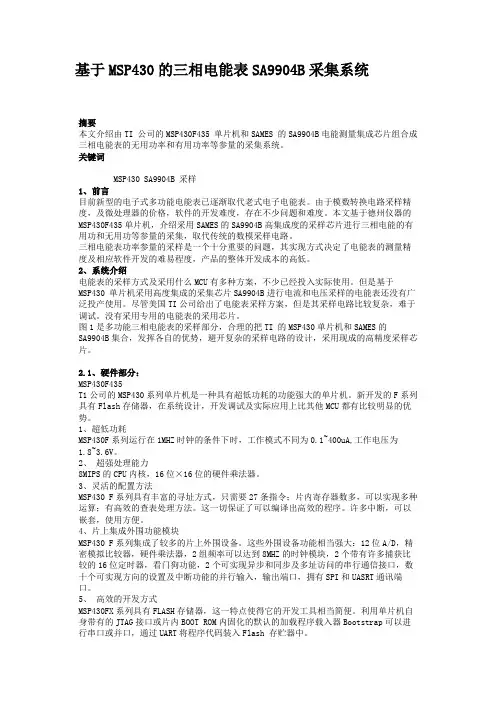

基于MSP430的三相电能表SA9904B采集系统基于MSP430的三相电能表SA9904B采集系统摘要本文介绍由TI 公司的MSP430F435 单片机和SAMES 的SA9904B电能测量集成芯片组合成三相电能表的无用功率和有用功率等参量的采集系统。

关键词MSP430 SA9904B 采样1、前言目前新型的电子式多功能电能表已逐渐取代老式电子电能表。

由于模数转换电路采样精度，及微处理器的价格，软件的开发难度，存在不少问题和难度。

本文基于德州仪器的MSP430F435单片机，介绍采用SAMES的SA9904B高集成度的采样芯片进行三相电能的有用功和无用功等参量的采集，取代传统的数模采样电路。

三相电能表功率参量的采样是一个十分重要的问题，其实现方式决定了电能表的测量精度及相应软件开发的难易程度，产品的整体开发成本的高低。

2、系统介绍电能表的采样方式及采用什么MCU有多种方案，不少已经投入实际使用。

但是基于MSP430 单片机采用高度集成的采集芯片SA9904B 进行电流和电压采样的电能表还没有广泛投产使用。

尽管美国TI公司给出了电能表采样方案，但是其采样电路比较复杂，难于调试。

没有采用专用的电能表的采用芯片。

图1是多功能三相电能表的采样部分，合理的把TI 的MSP430单片机和SAMES的 SA9904B集合，发挥各自的优势，避开复杂的采样电路的设计，采用现成的高精度采样芯片。

2.1、硬件部分：MSP430F435T1公司的MSP430系列单片机是一种具有超低功耗的功能强大的单片机。

新开发的F系列具有Flash存储器，在系统设计，开发调试及实际应用上比其他MCU都有比较明显的优势。

1、超低功耗MSP430F系列运行在1MHZ时钟的条件下时，工作模式不同为0.1~400uA,工作电压为1.8~3.6V。

2、超强处理能力8MIPS的CPU内核，16位×16位的硬件乘法器。

3、灵活的配置方法MSP430 F系列具有丰富的寻址方式，只需要27条指令；片内寄存器数多，可以实现多种运算；有高效的查表处理方法。

三相功率计算芯片在三相电路中，电流和电压是两个最基本的参数。

功率计算可以通过测量电流和电压的数值，以及考虑相位差角来计算得到。

三相功率计算芯片通过测量电流和电压的大小和相位差来准确计算三相电源的功率。

它可以广泛应用于三相交流电源的计量、监控和控制系统中。

1.电流测量模块：该模块用于测量三相电流。

它通常采用精密的电流传感器和放大器电路来捕捉电流波形，并将其转换为数字信号进行处理。

2.电压测量模块：该模块用于测量三相电压。

它通常采用电压传感器和放大器电路来测量电压大小，并将其转换为数字信号进行处理。

3.功率计算模块：该模块用于根据测量到的电流和电压值来计算功率。

它通常采用数字信号处理算法和数学模型来准确计算三相电源的有功功率、无功功率和视在功率。

4. 通信接口模块：该模块用于与外部设备进行数据交互。

它通常支持多种通信接口，如串行通信接口（如RS485、Modbus）、以太网接口（如Ethernet）等，以便将功率数据传输给上位机或其他设备。

在电力系统中，三相功率计算芯片可以实时监测电网的功率负载情况，帮助电力公司进行电网调度和负载平衡。

在工业自动化领域中，它可以实时监测设备的能耗情况，为能源管理和节能提供数据支持。

在电动车充电桩和太阳能逆变器中，它可以计算充电功率或逆变功率，实现电能的高效转化和控制。

在UPS电源中，它可以实时监测电池的充放电情况，判断电源的工作状态。

综上所述，三相功率计算芯片是一种用于测量和计算三相电源功率的集成电路芯片。

它具有精确计算、稳定可靠、广泛应用等特点，可以应用于电力系统、工业自动化、新能源等领域，为能源管理和控制提供了有力支持。

国内外电能计量芯片产品简介供稿人：吕玉洁供稿时间：2007-4-24 关键字：电能计量电子电度表国外发达国家上世纪80年代起开始使用电子电度表，90年代后，我国开始引进电子电度表技术。

与机械感应式电度表相比，电子电度表具有计量准确、性能稳定、量程扩展方便、防窃电和方便以后的智能化管理（如预付费、电子抄表等）优点。

目前，国际上电子式电表中的电能计量芯片市场一直由ADI、Cirrus Logic、SAMES、TDK等国际公司占据。

美国模拟器件公司ADI（）的电能计量芯片内核包括有功功率、无功功率和视在功率的电能计算，以及电压和电流有效值的测量。

该内核还具有几种集成的电源监视功能，例如SAG检测、峰值检测和过零点检测。

ADI最新的ADE71xx和ADE75xx（ADE是Analog Devices Energy的缩写）系列产品是完整的SoC解决方案。

如ADE7100和ADE7500电能表系统芯片把电能测量内核与微处理器、片内闪存、LCD驱动器、实时时钟和智能电池管理电路结合在一起，允许电能表保持时间、检测温度变化、读出LCD数据并且完成其它的重要系统功能。

另外，还支持远程抄表系统、计时收费以及卸负载（当电源超载时切断某条输电线的电流）等高级服务。

/en/subCat/0,2879,760_790_0__0_,00.htmlCirrus Logic公司（/en/）是一家开发高精度模拟和混合信号集成电路的半导体公司。

它的电能计量芯片主要有CS5451A、CS5461A、CS5462、CS5463、CS5464、CS5466、CS5467等。

/en/products/pro/techs/T14.html其中CS5467集成了四个Sigma-Delta模数转换器（Σ-ΔADC）、电能计算引擎、能量频率转换器及三个数字串行接口；能精确测量瞬时电流和电压，计算电压和电流有效值、瞬时功率、有用功率、视在功率以及无功功率；CS5467可为并发的两相测量提供两个电流通道和两个电压通道，并有系统电平校准、温度感应、电压骤降、电流错误监测以及相位补偿等特性。

三相电功率的检测及其数据处理郑天翔邢博吴宝刚哈尔滨工业大学摘要：对三相负载运行过程电参量的精确检测是实施电能质量控制,提高能源利用率的重要环节。

本文利用一种双向三相功率/电能集成电路芯片SA9904B，通过对其外围电路的设计，可以方便地实现对三相四线制负载线路的有功功率、无功功率、电压有效值和频率这4个参数值的测量, 再利用单片机系统，经过数据的传输与处理，可以精确计算出有功当量、无功当量及功率因数值。

该方法简单易行，又具有实用价值。

关键词：三相电参数检测功率因数数据处理SA9904BDetection and Data Disposal of Three-phase PowerZheng Tianxiang Xing Bo Wu BaogangAbstract：The precisely detection to electric parameters during the three-phase load running process is an important link about imposing energy quality control and raising utilization of source. Using a bi-direction three-phase power/energy integrated circuit chip SA9904B and through the designing the periphery circuit，the paper could realize active power，reactive power ，voltage virtual value and frequency measuring of three-phase four-line load lines。

Then it transmits and dispose data using MCU system。

三相电能计量芯片400hz -回复题目：三相电能计量芯片400Hz：高频电能计量的关键技术引言：随着航空航天、军事装备等领域的发展，对高频电能计量的需求也越来越迫切。

在传统的交流电能计量中，我们通常使用50Hz或60Hz的电源，但对于某些特定场景，如高空飞行器、直升机和航天器等，由于工作环境的特殊要求，我们需要使用400Hz的高频电源。

本文将以三相电能计量芯片400Hz为主题，逐步阐述该技术的关键要点和应用。

一、背景介绍在航空航天和军事装备中，高频电源的使用是基本要求。

400Hz的交流电源可提供更高效率的能量传输，减小能耗和体积，适用于空间狭小和对能量密度要求较高的场景。

因此，研发一种高效、精确的三相电能计量芯片成为必要之举。

二、三相电能计量芯片的工作原理三相电能计量芯片的工作原理与传统的电能计量芯片相似，主要分为测量、采样和计算三个部分。

不同之处在于400Hz电源信号的特殊性，需要对芯片进行一些适应性的调整。

1. 测量三相电能计量芯片通过电压和电流传感器测量电源的电压和电流。

通常采用相位锁定环路技术，确保采样的高精度和稳定性。

400Hz电源相位变化快，需要通过高速采样来减小误差。

2. 采样为了获取准确的电压和电流采样值，需要使用高速、低失真的模数转换器（ADC）对电源信号进行采样。

在400Hz的高频情况下，ADC应具备更高的采样速率和更低的非线性误差。

3. 计算通过测量和采样获得的电压和电流数据，计算芯片可以采用传统的计量算法，例如乘积算法或时域积分法。

在计算过程中，需要考虑400Hz的高频特点，确保数据处理的准确性和实时性。

三、三相电能计量芯片的应用1. 航空航天领域航空航天器中对电能计量芯片的需求主要集中在高频、小体积和轻量级的特点上。

三相电能计量芯片400Hz满足了这些需求，并提供了高精度的电能计量功能。

它可以应用于飞机的能量管理系统、传感器和导航系统等。

2. 军事装备领域同样，军事装备对电能计量芯片的要求也与航空航天类似。

[SA9904B在电力参数远程测控系统中的应用]摘要：介绍Sames公司推出的三相功率/电量测量专用集成电路芯片（ASIC）SA9904B的结构、功能及其串行通信接口的时序；介绍该芯片在电力参数远程测控系统中的应用，SA9904B在电力参数远程测控系统中的应用。

关键词：电能测量芯片电力参数测量微控制器系统引言SA9904B芯片是Sames公司推出的三相功率/电量测量专用集成电路芯片（ASIC），可直接测量单相、双相和三要输电线路的有功电能、无功电能、电压有效值和频率值。

该芯片具有SPI接口，外部微处理器可通过此接口读取原始值，再根据相应的计算公式进行计算，最后得到各项电力参数的测量值。

图1 SA9904B内部结构此芯片的功能包括：实时测量三相有功/无功能量；电压有效值和频率的测量；片内集成基准参考电压源；具有SPI（串行外围接口）总线接口；1 SA9904B内部结构及工作原理SA9904B为混合模拟/数字信号的CMOS集成电路，其内部结构如图1所示。

内部两个16位二阶的∑-Δ模/数转换器，分别对电压和电流模拟信号进行数字化处理，得到的瞬时电压与瞬时电流直接相乘得到瞬时功率。

瞬时功率进行低通滤波处理得到瞬时有功功率，而瞬时无功功率通过对电流信号进行移相90°处理后得到。

瞬时有功功率和瞬时无功功率经过数字-频率转换器转换成正比的脉冲信号，这个信号被有功电能和无功电能计数器随着时间进行累加。

芯片内部设有电压过零检测电路，电压每过零点产生一个宽度是1ms的脉冲，被频率寄存器累加起来。

电压有效值是通过累加每个瞬时电压采样值并进行数字处理后得到的。

该芯片直接测量每相电路的四个参数：有功电能、无功电能、电压有效值和频率值。

其余电力参数，如电流、功率等，需要通过微控制器根据相应的公式计算才能得到。

为了提高输入信号的测量精度，SA9904B的模数转换器采用了∑-Δ调制技术，以提高其在基带内输入信号的信噪比。

SA9904B在电能量采集自动化中的应用摘要：本文介绍了采用三相电能计量芯片SA9904B 构成的测量电路，它通过SPI 和微控制器进行数据交换。

针对电能量自动化采集过程中遇到的软硬件问题，提出了相应的解决方法，保证了整个系统稳定工作。

关键词：SA9904B；ADC；LM393随着电力工业的发展，对电能量采集系统的功能要求越来越多，如正反向记量、分时计费、最大需量记录、欠压断相记录、电压、电流、功率以及功率因数测量、负荷曲线记录、窃电状态记录和电量追补等等。

各种功能的实现离不开对电压，电能及频率的准确测量。

本文介绍的电能计量电路可以提供及时、可靠的电能信息，满足电网调度自动化的需要。

SA9904B 简介SA9904B 是SAMES 公司推出的一款三相双向能量/功率计量芯片。

微控制器通过SPI 访问SA9904B 内部的24 位寄存器可以测量有功和无功能量，以及各分相有效电压和频率。

在满负荷的工作条件下，SA9904B 的有功能量寄存器和无功能量寄存器至少可以存储26s 的数据。

SA9904B 采用过采样和电流传感器技术，可以满足电力调配系统、居民区和工厂电能测量和控制的需要。

电网调度系统电网调度系统采用计算机、信息处理以及通信技术，为变电所无人值班提供强有力的现场数据采集及监控支持。

系统由电能量采集模块、有线及无线数据通信模块、红外数据校准模块、Flash 数据存储模块和无功补偿模块组成。

各模块的功能如下：电能量采集模块主要负责有功能量和无功能量的测量、各分相的电压有效值及频率的测量，以及电网缺相状况显示；有线及无线数据通信模块主要负责数据的上传及远程遥控；红外数据校准模块主要负责计量模块参数的校正及系统参数的设置；Flash 数据存储模块主要负责掉电时现场数据的保护；无功补偿模块主要负责改变整个电网的无功分布。
