射频功率测量电路设计

射频(RF)电路板设计(RF)板设计胜利的RF设计必需认真注重囫囵设计过程中每个步骤及每个详情，这意味着必需在设计开头阶段就要举行彻底的、认真的规划，并对每个设计步骤的发展举行全面持续的评估。

而这种细致的设计技巧正是国内大多数企业文化所欠缺的。

近几年来，因为设备、无线局域网络(WLAN)设备，和移动电话的需求与成长，促使业者越来越关注RF电路设计的技巧。

从过去到现在，RF电路板设计犹如电磁干扰(EMI)问题一样，向来是工程师们最难掌控的部份，甚至是梦魇。

若想要一次就设计胜利，必需事先认真规划和注意详情才干奏效。

射频(RF)电路板设计因为在理论上还有无数不确定性，因此常被形容为一种「黑色艺术」(black art) 。

但这只是一种以偏盖全的观点，RF 电路板设计还是有许多可以遵循的法则。

不过，在实际设计时，真正有用的技巧是当这些法则因各种限制而无法实施时，如何对它们举行折衷处理。

重要的RF设计课题包括：阻抗和阻抗匹配、绝缘层材料和层叠板、波长和睦波...等，本文将集中探讨与RF电路板分区设计有关的各种问题。

微过孔的种类电路板上不同性质的电路必需分隔，但是又要在不产生电磁干扰的最佳状况下衔接，这就需要用到微过孔(microvia)。

通常微过孔直径为0.05mm至0.20mm，这些过孔普通分为三类，即盲孔(blind via)、埋孔(bury via)和通孔(through via)。

盲孔位于印刷线路板的顶层和底层表面，具有一定深度，用于表层线路和下面的内层线路的衔接，孔的深度通常不超过一定的比率(孔径)。

埋孔是指位于印刷线路板内层的衔接孔，它不会延长到线路板的表面。

上述两类孔都位于线路板的内层，层压前利用通孔成型制程完成，在过孔形成过程中可能还会重叠做好几个内层。

第三种称为通孔，这种孔穿过囫囵线路板，可用于第1页共5页。

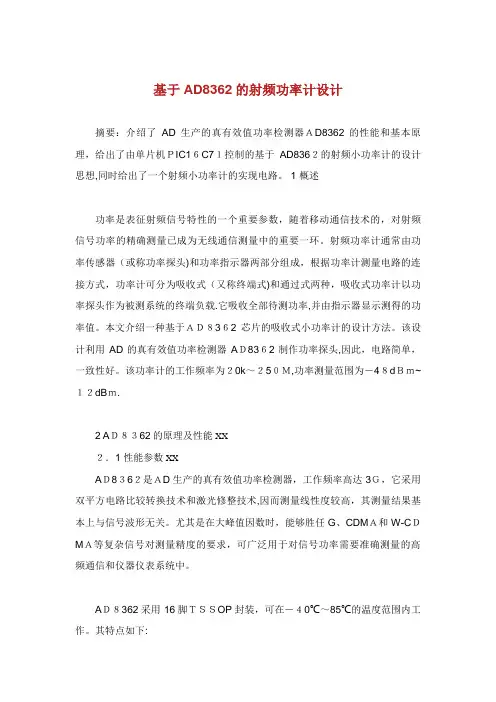

基于AD8362的射频功率计设计摘要：介绍了AD生产的真有效值功率检测器ＡD8362的性能和基本原理，给出了由单片机ＰIC1６C7１控制的基于AD836２的射频小功率计的设计思想,同时给出了一个射频小功率计的实现电路。

1 概述功率是表征射频信号特性的一个重要参数，随着移动通信技术的，对射频信号功率的精确测量已成为无线通信测量中的重要一环。

射频功率计通常由功率传感器（或称功率探头)和功率指示器两部分组成，根据功率计测量电路的连接方式，功率计可分为吸收式（又称终端式)和通过式两种，吸收式功率计以功率探头作为被测系统的终端负载.它吸收全部待测功率,并由指示器显示测得的功率值。

本文介绍一种基于ＡＤ８3６2芯片的吸收式小功率计的设计方法。

该设计利用AD的真有效值功率检测器AＤ83６2制作功率探头,因此，电路简单，一致性好。

该功率计的工作频率为２0k～２5０Ｍ,功率测量范围为－4８dＢｍ~１２dBｍ.2 AＤ８３62的原理及性能XX２．1 性能参数XXAＤ8３6２是ＡD生产的真有效值功率检测器，工作频率高达3Ｇ，它采用双平方电路比较转换技术和激光修整技术,因而测量线性度较高，其测量结果基本上与信号波形无关。

尤其是在大峰值因数时，能够胜任G、CDMＡ和W-CＤMＡ等复杂信号对测量精度的要求，可广泛用于对信号功率需要准确测量的高频通信和仪器仪表系统中。

AＤ８362采用16脚ＴＳＳOP封装，可在－４0℃～85℃的温度范围内工作。

其特点如下:●可进行真有效值功率测量；XX●具有以dB为单位的线性响应，而且具有优良的温度稳定性;XX●输入动态范围达６０dＢ，对于５０阻抗的系统而言，其信号输入可从－4５dBｍ～１５ｄＢｍ；XX●具有从低频到２．７Ｇ的平坦输入/输出响应;XX●精度、线性度高，典型线性斜率为５0mＶ／ｄB;XX●单电源工作，范围为４．5V～5.5Ｖ；XX●电源休眠？wer ｄowｎ？功能可降低功耗，休眠时?功耗小于1０0μW。

本文主要对射频功率放大器电路设计进行介绍，主要介绍了射频功率放大器电路设计思路部分，以及部分设计线路图一、阻抗匹配设计大多数PA都内部集成了到50欧姆的阻抗匹配设计网络，不过也有一些高功率PA 将输出端匹配放在集成芯片外部，以减小芯片面积。

常用的匹配设计有微带线匹配设计、分立器件匹配设计网络等，在典型设计中有可能会将两者共同使用，以改善因为分立器件数值不连续带来的匹配设计不佳的问题。

PA阻抗匹配设计原理和射频中的阻抗匹配相同，都是共轭匹配设计，主要实现功率的最大传输。

常用工具可以使用Smith圆图来观察阻抗匹配设计变化，同时用ADS软件来完成仿真。

二、谐波抑制由本人微博《射频功率放大器 PA 的基本原理和信号分析》得知，谐波一般是由器件的非线性产生的倍频分量。

谐波抑制对于CE、FCC认证显得尤为重要。

由于谐波的频率较分散，所以一般采用无源滤波器来衰减谐波分量，达到抑制谐波的效果。

不仅PA，其它器件包括调制信号输出端都有可能产生谐波，为了避免PA对谐波进行放大，有必要在PA输入端即添加抑制电路。

上图所示无源滤波器常用于2.4G频段的芯片输出端位置，该滤波器为五阶低通滤波器，截止频率约为3GHz，对2倍频和3倍频的抑制分别达到45.8dB和72.8dB。

使用无源滤波器实现谐波抑制有以下优点：l 简单直接，成本有优势l 良好的性能并且易于仿真l 可以同时实现阻抗匹配设计三、系统设计优化系统设计优化主要从电源设计，匹配网络设计出发，实现PA性能的稳定改善。

3.1 电源设计功率放大器是功耗较大的器件，在快速开关的时候瞬间电流非常大，所以需要在主电源供电路径上加至少10uF的陶瓷电容，同时走线尽量宽，让电容放置走线上，充分利用电容储能效果。

PA供电电源一般有开关噪声和来自其它模块的耦合噪声，可以在PA靠近供电管脚处放置一些高频陶瓷电容。

有必要也可以加扼流电感或磁珠来抑制电源噪声。

从SE2576L的结构框图可以看出，该PA一共由三级放大组成，每一级都单独供电，前面两级作为小信号电压增大以及开关偏置电路，其工作电流较小，最后一级功率放大，其电流很大。

2.4G 射频双向功放电路设计在两个或多个网络互连时，无线局域网的低功率与高频率限制了其覆盖范围，为了扩大覆盖范围，可以引入蜂窝或者微蜂窝的网络结构或者通过增大发射功率扩大覆盖半径等措施来实现。

前者实现成本较高，现。

前者实现成本较高，而后者则相对较便宜，且容易实现。

而后者则相对较便宜，且容易实现。

而后者则相对较便宜，且容易实现。

现有的产品基本上通信距离都现有的产品基本上通信距离都比 较小，而且实现双向收发的比较少。

本文主要研究的是距离扩展射频前端的方案与硬件的实现，通过增大发射信号功率、放大接收信号提高灵敏度以及选择增益较大的天线来实现，同时实现了双向收发，最终成果可以直接应用于与IEEE802.11b/g 兼容的无线通信系统兼容的无线通信系统 中。

双向功率放大器的设计双向功率放大器的设计双向功率放大器设计指标：双向功率放大器设计指标：工作频率：2400MHz ～2483MHz 最大输出功率：+30dBm （1W ）发射增益：≥27dB接收增益：≥14dB接收端噪声系数：< 3.5dB 频率响应：<±<±1dB 1dB 输入端最小输入功率门限：<?15dB m 具有收发指示功能具有收发指示功能具有电源极性反接保护功能具有电源极性反接保护功能根据时分双工TDD 的工作原理，收发是分开进行的，因此可以得出采用图1的功放整体框图。

图。

功率检波器信号输入端接在RF 信号输入通道上的定向耦合器上。

当无线收发器处在发射状态时，功率检波器检测到无线收发器发出的信号，产生开关切换信号控制RF 开关打向发射P A通路，LNA电路被断开，双向功率放大器处在发射状态。

当无线收发器处在接收状态时，功率检波器由于定向耦合器的单方向性而基本没有输入信号，这时通过开关切换信号将RF通路断开，此时双向功率放大器处在接收状态。

开关切换到LNA通路，P A通路断开，此时双向功率放大器处在接收状态。

【连载】射频电路设计——原理与应用相关搜索:射频电路, 原理, 连载, 应用, 设计随着通信技术的发展，通信设备所用频率日益提高，射频（RF）和微波（MW）电路在通信系统中广泛应用，高频电路设计领域得到了工业界的特别关注，新型半导体器件更使得高速数字系统和高频模拟系统不断扩张。

微波射频识别系统（RFID）的载波频率在915MHz和2450MHz频率范围内；全球定位系统（GPS）载波频率在1227.60MHz和1575.42MHz的频率范围内；个人通信系统中的射频电路工作在1.9GHz，并且可以集成于体积日益变小的个人通信终端上；在C波段卫星广播通信系统中包括4GHz的上行通信链路和6GHz的下行通信链路。

通常这些电路的工作频率都在1GHz以上，并且随着通信技术的发展，这种趋势会继续下去。

但是，处理这种频率很高的电路，不仅需要特别的设备和装置，而且需要直流和低频电路中没有用到的理论知识和实际经验。

下面的内容主要是结合我从事射频电路设计方向研究4年来的体会，讲述在射频电路设计中必须具备的基础理论知识，以及我个人在研究和工作中累积的一些实际经验。

作者介绍ChrisHao，北京航空航天大学电子信息工程学院学士、博士生；研究方向为通信系统中的射频电路设计；负责或参与的项目包括：主动式射频识别系统设计、雷达信号模拟器射频前端电路设计、集成运算放大器芯片设计，兼容型GNSS接收机射频前端设计，等。

第1章射频电路概述本章首先给出了明确的频谱分段以及各段频谱的特点，接着通过一个典型射频电路系统以及其中的单元举例说明了射频通信系统的主要特点。

第1节频谱及其应用第2节射频电路概述第2章射频电路理论基础本章将介绍电容、电阻和电感的高频特性，它们在高频电路中大量使用，主要用于：（1）阻抗匹配或转换（2）抵消寄生元件的影响（扩展带宽）（3）提高频率选择性（谐振、滤波、调谐）（4）移相网络、负载等第1节品质因数第2节无源器件特性第3章传输线工作频率的提高意味着波长的减小，当频率提高到UHF时，相应的波长范围为10-100cm，当频率继续提高时，波长将与电路元件的尺寸相当，电压和电流不再保持空间不变，必须用波的特性来分析它们。

2.4G射频双向功放电路设计在两个或多个网络互连时，无线局域网的低功率与高频率限制了其覆盖范围，为了扩大覆盖范围，可以引入蜂窝或者微蜂窝的网络结构或者通过增大发射功率扩大覆盖半径等措施来实现。

前者实现成本较高，而后者则相对较便宜，且容易实现。

现有的产品基本上通信距离都比较小，而且实现双向收发的比较少。

本文主要研究的是距离扩展射频前端的方案与硬件的实现，通过增大发射信号功率、放大接收信号提高灵敏度以及选择增益较大的天线来实现，同时实现了双向收发，最终成果可以直接应用于与IEEE802.11b/g兼容的无线通信系统中。

双向功率放大器的设计双向功率放大器设计指标：工作频率：2400MHz～2483MHz最大输出功率：+30dBm（1W）发射增益：≥27dB接收增益：≥14dB接收端噪声系数：< 3.5dB频率响应：<±1dB输入端最小输入功率门限：<?15dB m具有收发指示功能具有电源极性反接保护功能根据时分双工TDD的工作原理，收发是分开进行的，因此可以得出采用图1的功放整体框图。

功率检波器信号输入端接在RF信号输入通道上的定向耦合器上。

当无线收发器处在发射状态时，功率检波器检测到无线收发器发出的信号，产生开关切换信号控制RF开关打向发射PA通路，LNA电路被断开，双向功率放大器处在发射状态。

当无线收发器处在接收状态时，功率检波器由于定向耦合器的单方向性而基本没有输入信号，这时通过开关切换信号将RF 开关切换到LNA通路，PA通路断开，此时双向功率放大器处在接收状态。

下面介绍重点部位的设计：发射功率放大（PA）电路发射功率放大电路的作用是将无线收发器输入功率放大以达到期望输出功率。

此处选择单片微波集成电路（MMIC）作为功率放大器件，并采用两级级联的方式来同时达到最大输出功率与增益的要求。

前级功率放大芯片选择RFMD公司的RF5189，该芯片主要应用在IEEE802.11b WLAN、2.4GHz ISM频段商用及消费类电子、无线局域网系统、扩频与MMDS 系统等等。

射频指标及测试方法射频指标是指在射频电路设计和测试中用来描述电路性能的参数。

它们包括射频功率、频率、增益、带宽、噪声系数、相位噪声等指标。

下面将介绍几个常见的射频指标及其测试方法。

1.射频功率：射频功率是指射频信号在电路中传输或输出时的功率大小。

常用的射频功率单位有瓦特（W）、分贝毫瓦（dBm）等。

测试射频功率的方法主要有功率计和功率分配器。

-功率计是一种可以测量射频信号功率的仪器。

它通过接收射频信号并测量其功率大小，适用于不同功率级别的测量。

-功率分配器是一种可以将射频信号分配给多个测量点的设备。

它通常包含多个输出端口和一个输入端口，可以将输入信号按照一定的功率比例分配到各个输出端口上，用于同时测量多个信号的功率。

2.频率：频率是指射频信号的振荡频率。

在射频电路设计和测试中，往往需要准确测量射频信号的频率。

常用的测量方法有频谱仪和频率计。

-频谱仪是一种可以将射频信号的频谱显示出来的仪器。

它可以显示出信号的频率分布情况，包括主要的频率成分和谐波成分。

通过观察频谱仪上的显示，可以准确测量射频信号的频率。

-频率计是一种可以直接测量射频信号的频率的仪器。

它可以通过连接到射频电路上，直接读取射频信号的频率值。

3.增益：增益是指射频信号在电路中传输或放大时的信号增强的程度。

在射频电路设计和测试中，测量增益是非常重要的。

常用的测量方法有功率计和射频网络分析仪。

-功率计测量增益的方法是通过测量射频信号的输入功率和输出功率，计算出功率的增益。

-射频网络分析仪是一种可以测量射频电路的传输属性的仪器。

它可以通过测量射频电路的S参数（散射参数），计算出射频信号在电路中的增益。

4.带宽：带宽是指射频信号的频率范围。

在射频电路设计和测试中，测量带宽是评估电路性能的重要指标。

常用的测量方法有频谱仪和网络分析仪。

-频谱仪测量带宽的方法是通过观察频谱仪上的显示，找到射频信号的起始频率和终止频率，计算出频率范围，即为带宽。

-网络分析仪测量带宽的方法是通过测量射频电路的S参数，找到电路的3dB带宽，即为带宽。

集成电路的射频功率放大器设计与测试随着移动通信技术的迅速发展，无线通信设备在人们生活和工作中的应用越来越广泛。

而射频（Radio Frequency，简称RF）功率放大器作为无线通信系统中不可或缺的关键器件之一，具有放大无线信号、提高通信距离和传输速率等主要作用。

本文将从集成电路的角度出发，探讨射频功率放大器的设计原理、常见技术、测试方法和应用前景。

一、射频功率放大器的设计原理射频功率放大器是一种用于向电子设备输入射频信号的放大器，能够输出较大的放大功率。

其通常由输入匹配网络、放大器、输出匹配网络和直流电源四部分组成。

其中，输入匹配网络用于匹配输入信号和功率放大器的输入阻抗；放大器是实现信号放大的核心部件；输出匹配网络用于匹配输出阻抗和负载（如天线、滤波器等）；直流电源用于提供放大器所需的直流电压，以维持其正常工作。

在射频功率放大器设计中，需要考虑多个因素，如放大器的线性度、稳定性、带宽等。

其中，线性度是射频功率放大器的重要性能指标之一。

在信号输入量较小的情况下，射频功率放大器的增益输出与输入信号之间呈线性增加关系。

然而，当输入信号过大时，放大器的输出增益将不再呈线性增加，而是出现非线性失真现象，导致输出信号扭曲变形，降低通信系统的可靠性和稳定性。

二、射频功率放大器的常见技术射频功率放大器的设计和应用非常广泛，同时也涌现了不少新型的技术。

以下是其中的几种常见技术：1、高效率功率放大器技术高效率功率放大器技术是一种利用半导体材料研究高效功率放大器的技术。

该技术能够有效利用电源，提供功率放大器所需的电能。

在高速数码信号传输领域，该技术已被广泛应用。

2、宽带功率放大器技术宽带功率放大器技术是一种能够应对多种频率信号的功率放大器。

在现有的通信系统中，频率范围十分广泛，因此需要一种宽带功率放大器来满足各种信号的放大需求。

3、全固态功率放大器技术随着微电子技术的不断发展，全固态功率放大器技术也逐渐成熟。

该技术能够在多个频段实现全负载、多个模拟和数字信号的放大。

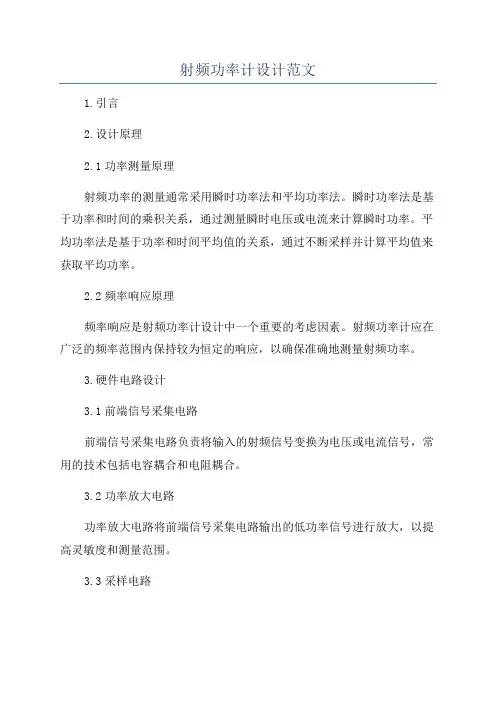

射频功率计设计范文
1.引言
2.设计原理
2.1功率测量原理
射频功率的测量通常采用瞬时功率法和平均功率法。

瞬时功率法是基于功率和时间的乘积关系，通过测量瞬时电压或电流来计算瞬时功率。

平均功率法是基于功率和时间平均值的关系，通过不断采样并计算平均值来获取平均功率。

2.2频率响应原理
频率响应是射频功率计设计中一个重要的考虑因素。

射频功率计应在广泛的频率范围内保持较为恒定的响应，以确保准确地测量射频功率。

3.硬件电路设计
3.1前端信号采集电路
前端信号采集电路负责将输入的射频信号变换为电压或电流信号，常用的技术包括电容耦合和电阻耦合。

3.2功率放大电路
功率放大电路将前端信号采集电路输出的低功率信号进行放大，以提高灵敏度和测量范围。

3.3采样电路
采样电路通过对射频信号进行采样，得到离散的功率值，通常使用模
数转换器（ADC）实现。

3.4处理电路
处理电路用于对采样的功率值进行处理，计算出瞬时功率或平均功率，并进行显示或输出。

4.软件算法设计
4.1信号处理算法
信号处理算法主要用于对采样得到的数据进行滤波、放大、补偿和校
准等处理，以提高测量的准确度和稳定性。

4.2显示算法
显示算法用于将处理后的功率值显示在射频功率计的显示屏上，通常
需要考虑字体、显示格式、单位切换和精度等问题。

5.结论。

射频信号的AD/DA电路设计一、概述射频（Radio Frequency，RF）技术在现代通信、雷达、无线电等领域中起着关键作用。

在RF系统中，模数转换（Analog-to-Digital，AD）和数模转换（Digital-to-Analog，DA）电路扮演着重要的角色，它们负责将模拟射频信号转换为数字信号或将数字信号转换为模拟射频信号。

由于射频信号的特殊性，AD/DA电路的设计面临着诸多挑战，本文将对此进行深入探讨。

二、射频信号的特点1. 高频率：射频信号通常工作在MHz至GHz的频率范围，远高于一般的信号频率。

2. 高频宽：射频信号的频率带宽通常较大，需要AD/DA电路能够满足宽频带的转换需求。

3. 高动态范围：射频信号的动态范围较大，通常要求AD/DA电路具有较高的分辨率和动态范围。

三、AD/DA电路设计的关键问题1. 信噪比（Signal to Noise Ratio，SNR）：射频信号的弱信号部分很容易受到噪声的影响，AD/DA电路需要具有较高的信噪比，以保证信号的准确性和可靠性。

2. 高速采样：由于射频信号的高频率特性，AD/DA电路需要具有较高的采样速度，以保证对信号的准确采样和重建。

3. 宽频带设计：AD/DA电路需要能够支持射频信号的宽频带特性，包括高频率下的线性度和带宽。

4. 功耗和集成度：射频系统通常对功耗和集成度有较高的要求，AD/DA电路需要在保证性能的同时尽可能降低功耗和提高集成度。

四、AD电路设计1. 高速ADC芯片选择：针对射频信号的高频率和高速采样要求，需要选择合适的高速ADC芯片，比如ADI的AD6676、ADI的AD9201等。

2. 时钟管理：射频信号的高频率要求AD电路具有较高的时钟稳定性和抖动抑制能力，需要对时钟进行精密设计和管理。

3. 输入阻抗匹配：射频信号的输入阻抗通常较低，需要进行良好的输入阻抗匹配，以保证信号的准确采样。

4. 前端放大器设计：针对射频信号的弱信号特性，通常需要在AD电路前端设计放大器进行前置放大。

500w美容仪恒定功率的射频电路的制作方法射频（Radio Frequency，RF）电路是在无线通信中常用的一种电路。

射频电路可以产生和处理高频信号，包括射频功放、射频混频器、射频滤波器等。

而射频电路在美容仪中的应用主要是通过射频能量的输入，来促进皮肤的再生和紧致，减少细纹和皱纹。

本文将介绍一种制作500w恒定功率的射频美容仪的射频电路制作方法。

1.射频功放电路设计射频功放电路是射频电路中的关键组成部分。

在射频美容仪中，需要设计一个能够输出恒定功率的射频功放。

首先，选择合适的功率放大器芯片，例如BFP620。

接下来，设计射频功放电路的放大和稳定控制部分。

可以使用射频功率检测器和自动功率控制电路来实现功率的恒定输出。

2.射频信号发生电路设计射频信号发生电路用于产生高频信号源。

在射频美容仪中，一般采用压控振荡器（Voltage Controlled Oscillator，VCO）来产生可调频率的射频信号。

选择合适的VCO芯片，例如ADF4355，设置合适的频率范围和频率步进，通过控制电压来调节输出频率。

同时，在设计VCO电路时，还要考虑匹配网络和滤波器的设计，以确保输出信号的纯净度和稳定性。

3.射频滤波器设计射频滤波器用于滤除不必要的频率成分，对信号进行滤波和调整。

在射频美容仪中，需要设计合适的射频滤波器用于滤波功放输出信号，确保信号的纯净度和频率稳定性。

可以使用带通滤波器、带阻滤波器和低通滤波器等不同类型的滤波器组合，根据实际需要进行设计。

4.射频匹配网络设计射频匹配网络用于调整射频信号的阻抗匹配，确保信号的传输效率和功率输出。

在射频美容仪中，需要设计匹配网络来使射频功放和射频滤波器的输入输出阻抗匹配。

可以使用阻抗转换器、传输线和变压器等不同的匹配网络进行设计。

5.射频功率控制电路设计射频功率控制电路用于对射频功放输出功率进行控制和调节。

在射频美容仪中，需要设计一个能够实时监测射频功放输出功率的电路，并根据设定值对功率进行自动调节。

射频微波电路设计.pdf射频（Radio Frequency，RF）和微波电路设计是一项专业领域，涉及设计和优化在射频和微波频段工作的电路。

这些频段通常包括无线通信、雷达、卫星通信和其他高频应用。

以下是进行射频微波电路设计的一般步骤：1.需求分析：确定项目需求和规格，包括工作频率、带宽、增益、噪声等方面的要求。

2.电路拓扑设计：选择合适的电路拓扑，如放大器、混频器、滤波器等，以满足规格要求。

3.元件选型：选择适当的被动和主动元件，例如电感、电容、晶体管等。

确保元件的特性符合设计要求。

4.仿真和建模：使用电磁场仿真工具（如HFSS、ADS等）对电路进行仿真，验证设计在预期频率范围内的性能。

5.优化和调整：根据仿真结果对电路进行优化。

调整元件值、几何结构或布局，以实现更好的性能。

6.射频集成电路设计：如果设计的是集成电路（IC），则需要进行射频IC设计，包括电源、布局、传输线等方面的考虑。

7.电源和地网络设计：设计稳定的电源和地网络，确保电路在工作频率下具有足够的功率和抗干扰性。

8.PCB设计：在设计射频电路的同时，考虑PCB布局和设计。

射频PCB设计需要特别注意传输线、电磁屏蔽和地平面等。

9.原型制作：制作电路原型进行实验验证。

在此阶段，可能需要调整元件值或布局。

10.测试和验证：对原型进行测试和验证，确保其在实际工作中达到设计要求。

11.生产和集成：将设计转移到批量生产，如果是部分系统的一部分，则进行集成。

12.系统测试：进行整个系统的测试，确保它在真实环境中的性能达到预期。

在射频微波电路设计中，理论知识、仿真工具的熟练使用以及实验经验都是至关重要的。

设计人员通常需要掌握电磁场理论、微波电路理论、射频系统知识等。

此外，密切关注射频和微波技术的发展也是保持竞争力的关键。

WLAN射频接收端RSSI电路的设计WLAN（无线局域网）是一种利用无线通信技术连接设备的网络。

在WLAN系统中，射频接收端的RSSI（接收信号强度指示）电路用于测量和指示接收到的无线信号的强度。

本文将详细介绍WLAN射频接收端RSSI电路的设计。

首先，我们需要了解RSSI的基本原理。

RSSI是一种用于衡量无线信号强度的术语，通常以功率单位dBm（分贝毫瓦）表示。

在WLAN系统中，接收端的RSSI电路用于测量接收到的无线信号的强度，并将其转换为相应的电压或数字表示，以供系统进行进一步的处理。

设计WLAN射频接收端RSSI电路需要考虑以下几个关键要点：1.射频信号的提取：射频信号通常经过带通滤波器和放大器进行前端处理。

将经过前端处理的信号引入RSSI电路。

2.幅度检测：传统的RSSI电路通常使用整流器和滤波器来检测无线信号的幅度。

整流器将交流信号转换为直流信号，并使用滤波器来平滑输出。

现代的RSSI电路可能采用更先进的技术，如计算平均值或使用快速傅里叶变换进行频谱分析。

3.幅度转换：将幅度检测的结果转换为相应的电压或数字表示。

这可以通过使用恰当的放大器和模数转换器（ADC）实现。

放大器用于将幅度检测的结果放大到适当的范围，以保证ADC的工作稳定。

4.输出表示：将转换后的结果以可读的方式进行输出，以供系统进一步的处理或显示。

这可以通过使用适当的显示器或数码显示电路来实现。

在设计WLAN射频接收端RSSI电路时，还需要考虑以下几个因素：1.灵敏度：电路应具有足够的灵敏度，以检测低强度的无线信号，并对其进行准确的测量。

这可以通过使用高增益的放大器和灵敏的检测电路来实现。

2.动态范围：电路应具有足够的动态范围，以确保在不同信号强度下仍能提供准确的测量结果。

这可以通过使用自适应增益控制电路或动态范围扩展技术来实现。

3.线性度：电路应具有良好的线性度，以确保输入信号与输出结果之间的准确对应关系。

这可以通过使用线性增益控制电路或非线性补偿技术来实现。

射频电路设计与分析方法总结射频电路是无线通信、雷达系统、卫星通信等领域中不可或缺的组成部分。

在射频电路设计过程中，合理的设计方法和分析技巧能够提高电路性能，并确保电路的稳定性和可靠性。

本文将总结射频电路设计和分析的方法，帮助读者更好地理解和应用这些技术。

一、射频电路设计方法1. 射频电路规格定义在设计射频电路之前，首先需要明确电路的规格要求。

包括频率范围、增益、带宽、输出功率等参数。

这些规格要求有助于设计者明确设计目标，并为后续的电路设计提供指导。

2. 射频电路原理选择根据电路的功能和规格要求，选择合适的电路原理。

常见的射频电路原理包括共源放大器、共栅放大器、混频器、功率放大器等。

通过合理选择电路原理，能够提高电路的性能并满足设计需求。

3. 射频电路参数计算在射频电路设计过程中，需要合理计算和确定电路的各种参数。

例如，对于放大器电路，需要计算电流源的大小和极性、电容和电感的选择等参数。

通过合理计算和选择参数，可以优化电路性能，并满足设计要求。

4. 射频电路仿真分析在设计射频电路之前，可以使用专业的仿真软件对电路进行仿真分析。

通过仿真可以更好地理解电路的性能，并预测电路在实际工作条件下的表现。

同时，仿真还可以帮助设计者优化电路结构和参数选择，提高设计效率和准确性。

5. 射频电路布局与封装在射频电路设计中，布局和封装也是非常重要的环节。

合理的电路布局和封装设计可以提高电路的性能，并减少电路之间的互相影响。

同时，合适的布局和封装还能够方便电路调试和维护。

二、射频电路分析方法1. 射频电路参数分析分析射频电路的参数是了解电路性能和工作状态的关键。

通过测量和分析电路的增益、带宽、输出功率等参数，可以判断电路的工作状态是否正常，并找出性能不佳的原因。

2. 射频电路频率响应分析射频电路的频率响应是评估电路性能的重要指标。

通过对电路的传输特性进行频率响应分析，可以了解电路在不同频率下的增益、相位等特性。

同时，频率响应分析还可以帮助设计者优化电路结构和参数选择。

射频电路设计要点与设计方案（图文并茂）目录1、射频电路中元器件封装的注意事项 (3)01.电路板的叠构 (4)02.阻抗控制 (5)03.射频元器件的摆放 (6)04.射频走线应该注意的问题 (7)05.过孔的放置 (8)2、射频电路电源设计注意事项 (9)3、射频PCB设计的EMC规范 (14)1）、层分布 (14)2）、接地 (15)3）、屏蔽 (16)4）、屏蔽材料和方法 (18)5）、屏蔽罩设计 (19)4、射频走线与地 (22)5、设计 (26)一、布局注意事项 (34)二、布线注意事项 (37)三、接地处理 (38)1、射频电路中元器件封装的注意事项成功的RF设计必须仔细注意整个设计过程中每个步骤及每个细节，这意味着必须在设计开始阶段就要进行彻底的、仔细的规划，并对每个设计步骤的进展进行全面持续的评估。

而这种细致的设计技巧正是国内大多数电子企业文化所欠缺的。

近几年来，由于蓝牙设备、无线局域网络(WLAN)设备，和移动电话的需求与成长，促使业者越来越关注RF电路设计的技巧。

从过去到现在，RF电路板设计如同电磁干扰(EMI)问题一样，一直是工程师们最难掌控的部份，甚至是梦魇。

若想要一次就设计成功，必须事先仔细规划和注重细节才能奏效。

射频(RF)电路板设计由于在理论上还有很多不确定性，因此常被形容为一种黑色艺术。

但这只是一种以偏盖全的观点，RF电路板设计还是有许多可以遵循的法则。

不过，在实际设计时，真正实用的技巧是当这些法则因各种限制而无法实施时，如何对它们进行折衷处理。

重要的RF设计课题包括：阻抗和阻抗匹配、绝缘层材料和层叠板、波长和谐波等。

在 WiFi 产品的开发过程中，射频电路的布线是极为关键的一个过程。

很多时候，我们可能在原理上已经设计的很完善，但是在实际的制板，上件过后发现很不理想，实际上这些都是布线做的不够完善的原因。

射频电路在布线中应该注意的问题：01.电路板的叠构在进行布线之前，我们首先要确定电路板的叠构，就像盖房子要先有房子的墙壁。
