三相电能计量芯片400hz三相电能计量芯片，即用于度量三相电能的芯片，具有适用于400Hz频率的特点。

本文将从介绍三相电能计量芯片的原理和结构开始，然后探讨其在400Hz频率下的应用，最后分析其优势和前景。

首先，我们来了解一下三相电能计量芯片的原理和结构。

三相电能计量芯片是一种电子芯片，内部集成了多个功能模块，包括功率采样、AD转换、DSP计算等。

它通过采集三相电流和电压信号，进行一系列的运算和计算，最终得到准确的三相电能数据。

三相电能计量芯片的结构通常包括功率采样模块、信号处理模块、计算模块和通讯模块等。

功率采样模块负责采集电流和电压信号，并进行高精度的模数转换；信号处理模块对采集到的信号进行滤波、增益校正等处理；计算模块利用采集到的信号进行功率和能量计算，并提供相应的接口供外部读取；通讯模块负责与外部系统进行数据交互，实现远程数据传输和监控。

接下来，我们来探讨三相电能计量芯片在400Hz频率应用中的情况。

400Hz电力系统主要应用于航空航天、军事、舰船等特殊领域，要求系统稳定性高、精度要求高。

而传统的50Hz或60Hz电能计量设备往往无法满足这些特殊领域的需求，因此需要专门设计适用于400Hz频率的三相电能计量芯片。

在400Hz频率下，三相电能计量芯片需要克服高频率对精度和稳定性的要求。

一方面，芯片需要采用高精度的模数转换器，确保对电流和电压的采样精度；另一方面，芯片需要采用高速的信号处理和计算算法，确保数据的准确性和实时性。

此外，芯片还需要具备抗干扰和抗高温等功能，以满足特殊领域应用的需求。

三相电能计量芯片在400Hz电力系统中的应用是十分广泛的。

在航空航天领域，它被广泛应用于飞机和卫星的电能计量和监控系统中，实时监测电能消耗和电力负荷，确保系统的正常运行；在军事领域，它被用于战车、军舰等装备的电能管理和控制系统中，保障电力供给的可靠性和稳定性。

三相电能计量芯片在400Hz频率下的应用优势主要体现在以下几个方面。

电能计量芯片工作原理
电能计量芯片是一种用于测量电能消耗的微型芯片。

它通常被安装在
电表中，以实时监测和记录电力使用情况。

以下是电能计量芯片的工
作原理：
1. 采集电信号
电能计量芯片通过连接到主要的供电线路来采集电信号。

这些信号包
括电压和电流，它们随着时间的推移而变化，因此需要实时采集。

2. 数字信号处理
采集到的模拟信号被转换成数字信号，并传输到计算机处理器中进行
处理。

数字信号可以更容易地存储和处理，并提供更高的精度和可靠性。

3. 计算功率
通过对采集到的数字信号进行数学运算，可以计算出当前使用的功率。

功率是通过乘以当前流过线路上的电压和电流得出的。

4. 累积能量
为了获得消耗总能量，需要将功率与时间相乘并累加。

这个过程由芯片内部完成，并将结果存储在内部存储器中。

5. 显示结果
内部存储器中存储了累积能量值，可以通过显示屏或其他通讯接口传输给外部设备进行显示或记录。

总之，电能计量芯片通过采集电信号、数字信号处理、计算功率、累积能量和显示结果等步骤，实现了对电能消耗的测量和记录。

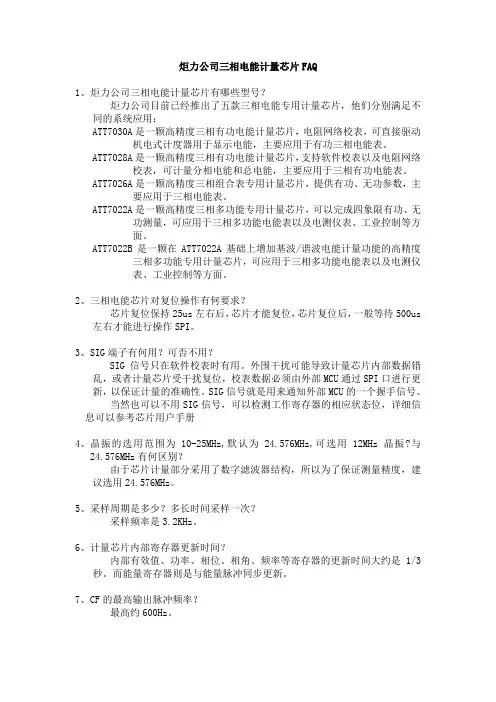

炬力公司三相电能计量芯片FAQ1、炬力公司三相电能计量芯片有哪些型号？炬力公司目前已经推出了五款三相电能专用计量芯片，他们分别满足不同的系统应用：ATT7030A是一颗高精度三相有功电能计量芯片，电阻网络校表，可直接驱动机电式计度器用于显示电能，主要应用于有功三相电能表。

ATT7028A是一颗高精度三相有功电能计量芯片，支持软件校表以及电阻网络校表，可计量分相电能和总电能，主要应用于三相有功电能表。

ATT7026A是一颗高精度三相组合表专用计量芯片，提供有功、无功参数，主要应用于三相电能表。

ATT7022A是一颗高精度三相多功能专用计量芯片，可以完成四象限有功、无功测量，可应用于三相多功能电能表以及电测仪表、工业控制等方面。

ATT7022B是一颗在ATT7022A基础上增加基波/谐波电能计量功能的高精度三相多功能专用计量芯片，可应用于三相多功能电能表以及电测仪表、工业控制等方面。

2、三相电能芯片对复位操作有何要求？芯片复位保持25us左右后，芯片才能复位，芯片复位后，一般等待500us 左右才能进行操作SPI。

3、SIG端子有何用？可否不用？SIG信号只在软件校表时有用。

外围干扰可能导致计量芯片内部数据错乱，或者计量芯片受干扰复位，校表数据必须由外部MCU通过SPI口进行更新，以保证计量的准确性。

SIG信号就是用来通知外部MCU的一个握手信号。

当然也可以不用SIG信号，可以检测工作寄存器的相应状态位，详细信息可以参考芯片用户手册4、晶振的选用范围为10-25MHz,默认为24.576MHz,可选用12MHz晶振?与24.576MHz有何区别？由于芯片计量部分采用了数字滤波器结构，所以为了保证测量精度，建议选用24.576MHz。

5、采样周期是多少？多长时间采样一次？采样频率是3.2KHz。

6、计量芯片内部寄存器更新时间？内部有效值、功率、相位、相角、频率等寄存器的更新时间大约是1/3秒。

而能量寄存器则是与能量脉冲同步更新。

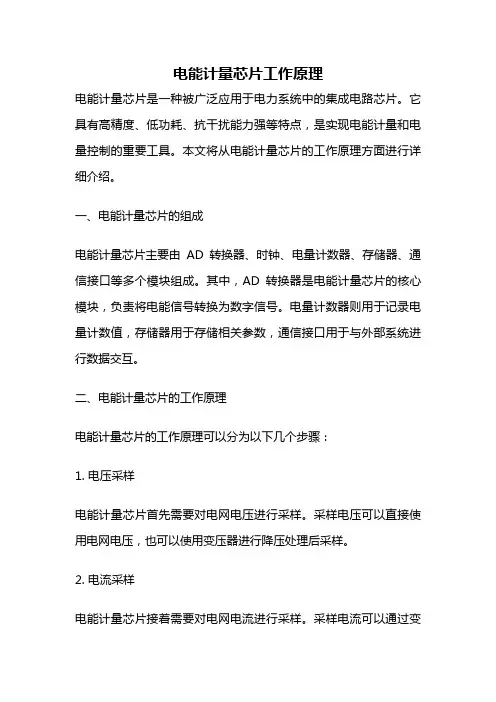

电能计量芯片工作原理电能计量芯片是一种被广泛应用于电力系统中的集成电路芯片。

它具有高精度、低功耗、抗干扰能力强等特点，是实现电能计量和电量控制的重要工具。

本文将从电能计量芯片的工作原理方面进行详细介绍。

一、电能计量芯片的组成电能计量芯片主要由AD转换器、时钟、电量计数器、存储器、通信接口等多个模块组成。

其中，AD转换器是电能计量芯片的核心模块，负责将电能信号转换为数字信号。

电量计数器则用于记录电量计数值，存储器用于存储相关参数，通信接口用于与外部系统进行数据交互。

二、电能计量芯片的工作原理电能计量芯片的工作原理可以分为以下几个步骤：1. 电压采样电能计量芯片首先需要对电网电压进行采样。

采样电压可以直接使用电网电压，也可以使用变压器进行降压处理后采样。

2. 电流采样电能计量芯片接着需要对电网电流进行采样。

采样电流可以通过变压器进行降流处理后采样，也可以通过电阻分压采样等方式进行。

3. 电量计算电能计量芯片根据采样到的电压和电流信号进行计算，得到电能计量值。

电能计量芯片可以根据不同的电能计量标准进行计算，如国际标准、国家标准等。

4. 数据存储电能计量芯片将计算出的电量数据存储于存储器中。

存储器可以是RAM、EEPROM等。

5. 数据传输电能计量芯片可以通过串口、I2C等通信接口与外部系统进行数据传输。

外部系统可以是计算机、微控制器等。

三、电能计量芯片的优点电能计量芯片具有以下优点：1. 高精度：电能计量芯片采用AD转换器进行信号采样，精度高，可靠性好。

2. 低功耗：电能计量芯片功耗低，适合于长时间工作。

3. 抗干扰能力强：电能计量芯片采用数字信号处理，抗干扰能力强。

4. 体积小：电能计量芯片采用集成电路制造技术，体积小，易于集成。

四、电能计量芯片的应用电能计量芯片广泛应用于电力系统中，如智能电表、电子式电能表、电力质量监测仪等。

随着电力系统的发展，电能计量芯片的应用范围将会越来越广泛。

电能计量芯片是电力系统中非常重要的集成电路芯片。

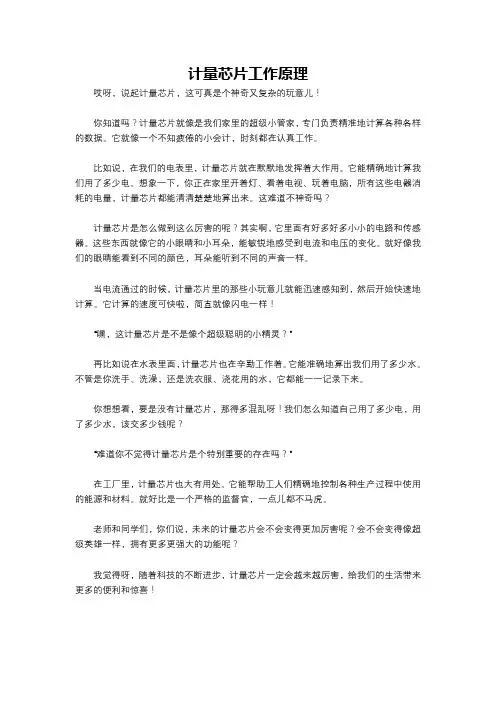

计量芯片工作原理哎呀，说起计量芯片，这可真是个神奇又复杂的玩意儿！你知道吗？计量芯片就像是我们家里的超级小管家，专门负责精准地计算各种各样的数据。

它就像一个不知疲倦的小会计，时刻都在认真工作。

比如说，在我们的电表里，计量芯片就在默默地发挥着大作用。

它能精确地计算我们用了多少电。

想象一下，你正在家里开着灯、看着电视、玩着电脑，所有这些电器消耗的电量，计量芯片都能清清楚楚地算出来。

这难道不神奇吗？计量芯片是怎么做到这么厉害的呢？其实啊，它里面有好多好多小小的电路和传感器。

这些东西就像它的小眼睛和小耳朵，能敏锐地感受到电流和电压的变化。

就好像我们的眼睛能看到不同的颜色，耳朵能听到不同的声音一样。

当电流通过的时候，计量芯片里的那些小玩意儿就能迅速感知到，然后开始快速地计算。

它计算的速度可快啦，简直就像闪电一样！“嘿，这计量芯片是不是像个超级聪明的小精灵？”再比如说在水表里面，计量芯片也在辛勤工作着。

它能准确地算出我们用了多少水。

不管是你洗手、洗澡，还是洗衣服、浇花用的水，它都能一一记录下来。

你想想看，要是没有计量芯片，那得多混乱呀！我们怎么知道自己用了多少电，用了多少水，该交多少钱呢？“难道你不觉得计量芯片是个特别重要的存在吗？”在工厂里，计量芯片也大有用处。

它能帮助工人们精确地控制各种生产过程中使用的能源和材料。

就好比是一个严格的监督官，一点儿都不马虎。

老师和同学们，你们说，未来的计量芯片会不会变得更加厉害呢？会不会变得像超级英雄一样，拥有更多更强大的功能呢？我觉得呀，随着科技的不断进步，计量芯片一定会越来越厉害，给我们的生活带来更多的便利和惊喜！。

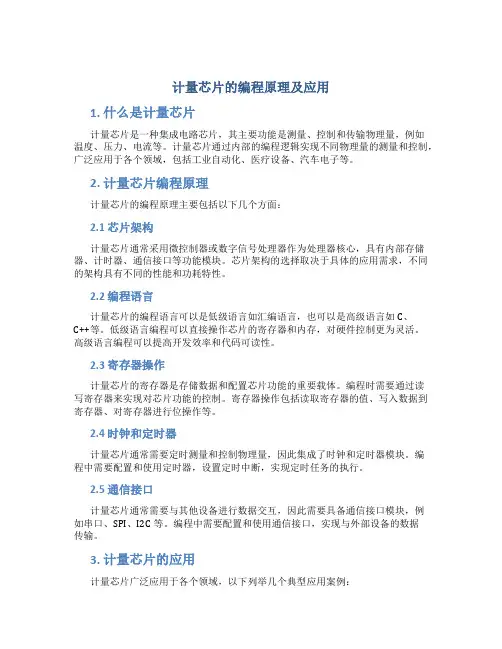

计量芯片的编程原理及应用1. 什么是计量芯片计量芯片是一种集成电路芯片，其主要功能是测量、控制和传输物理量，例如温度、压力、电流等。

计量芯片通过内部的编程逻辑实现不同物理量的测量和控制，广泛应用于各个领域，包括工业自动化、医疗设备、汽车电子等。

2. 计量芯片编程原理计量芯片的编程原理主要包括以下几个方面：2.1 芯片架构计量芯片通常采用微控制器或数字信号处理器作为处理器核心，具有内部存储器、计时器、通信接口等功能模块。

芯片架构的选择取决于具体的应用需求，不同的架构具有不同的性能和功耗特性。

2.2 编程语言计量芯片的编程语言可以是低级语言如汇编语言，也可以是高级语言如C、C++等。

低级语言编程可以直接操作芯片的寄存器和内存，对硬件控制更为灵活。

高级语言编程可以提高开发效率和代码可读性。

2.3 寄存器操作计量芯片的寄存器是存储数据和配置芯片功能的重要载体。

编程时需要通过读写寄存器来实现对芯片功能的控制。

寄存器操作包括读取寄存器的值、写入数据到寄存器、对寄存器进行位操作等。

2.4 时钟和定时器计量芯片通常需要定时测量和控制物理量，因此集成了时钟和定时器模块。

编程中需要配置和使用定时器，设置定时中断，实现定时任务的执行。

2.5 通信接口计量芯片通常需要与其他设备进行数据交互，因此需要具备通信接口模块，例如串口、SPI、I2C等。

编程中需要配置和使用通信接口，实现与外部设备的数据传输。

3. 计量芯片的应用计量芯片广泛应用于各个领域，以下列举几个典型应用案例：3.1 工业自动化计量芯片在工业自动化领域中用于测量和控制各种物理量，例如温度、压力、液位等。

通过编程控制，实现工业设备的自动化运行和监控。

3.2 医疗设备计量芯片在医疗设备中用于测量和控制患者的生理参数，例如心率、血压、体温等。

通过编程控制，实现医疗设备的准确测量和安全控制。

3.3 汽车电子计量芯片在汽车电子中用于测量和控制车辆的各种物理量，例如车速、油量、轮胎压力等。

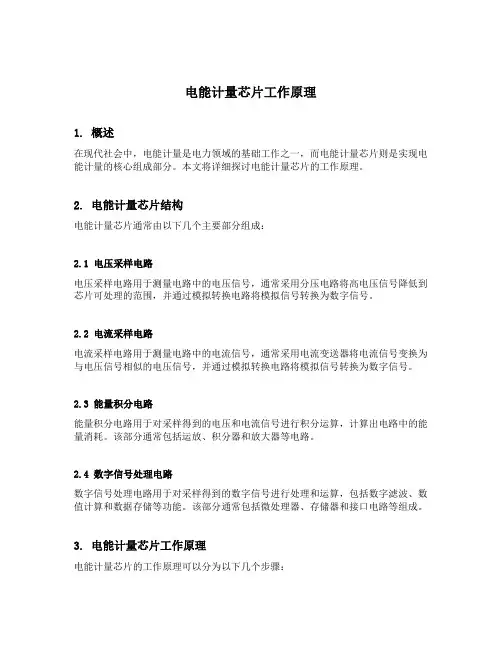

电能计量芯片工作原理1. 概述在现代社会中，电能计量是电力领域的基础工作之一，而电能计量芯片则是实现电能计量的核心组成部分。

本文将详细探讨电能计量芯片的工作原理。

2. 电能计量芯片结构电能计量芯片通常由以下几个主要部分组成：2.1 电压采样电路电压采样电路用于测量电路中的电压信号，通常采用分压电路将高电压信号降低到芯片可处理的范围，并通过模拟转换电路将模拟信号转换为数字信号。

2.2 电流采样电路电流采样电路用于测量电路中的电流信号，通常采用电流变送器将电流信号变换为与电压信号相似的电压信号，并通过模拟转换电路将模拟信号转换为数字信号。

2.3 能量积分电路能量积分电路用于对采样得到的电压和电流信号进行积分运算，计算出电路中的能量消耗。

该部分通常包括运放、积分器和放大器等电路。

2.4 数字信号处理电路数字信号处理电路用于对采样得到的数字信号进行处理和运算，包括数字滤波、数值计算和数据存储等功能。

该部分通常包括微处理器、存储器和接口电路等组成。

3. 电能计量芯片工作原理电能计量芯片的工作原理可以分为以下几个步骤：3.1 电压采样首先，电能计量芯片通过电压采样电路对电路中的电压信号进行采样处理，得到相应的数字电压信号。

3.2 电流采样接着，电能计量芯片通过电流采样电路对电路中的电流信号进行采样处理，得到相应的数字电流信号。

3.3 能量积分然后，电能计量芯片将采样得到的电压和电流信号输入能量积分电路，进行能量积分运算。

积分的结果表示电路中的能量消耗。

3.4 数字信号处理最后，电能计量芯片将能量积分的结果输入数字信号处理电路，进行进一步的数字滤波、数值计算和数据存储等处理。

通过这些处理，可以得到更精确的电能计量结果。

4. 电能计量芯片的应用电能计量芯片广泛应用于电力领域，如智能电表、电力监测系统和电力管理设备等。

它在实际应用中具有以下几个优势：4.1 高精度电能计量芯片采用了先进的信号处理技术，具有较高的精度和稳定性，可以准确计量电能的消耗。

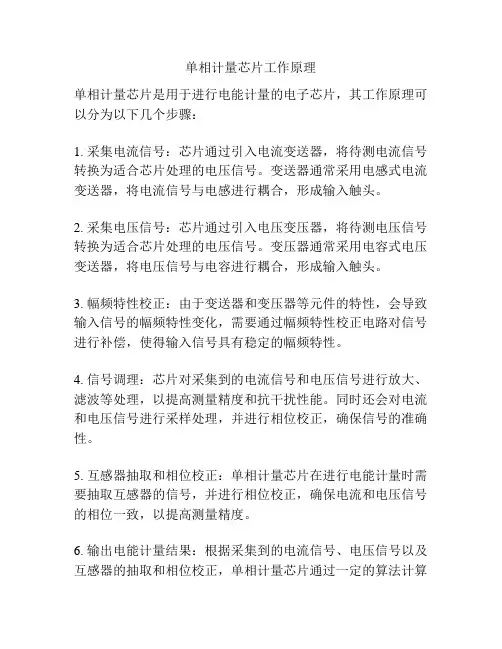

单相计量芯片工作原理
单相计量芯片是用于进行电能计量的电子芯片，其工作原理可以分为以下几个步骤：
1. 采集电流信号：芯片通过引入电流变送器，将待测电流信号转换为适合芯片处理的电压信号。

变送器通常采用电感式电流变送器，将电流信号与电感进行耦合，形成输入触头。

2. 采集电压信号：芯片通过引入电压变压器，将待测电压信号转换为适合芯片处理的电压信号。

变压器通常采用电容式电压变送器，将电压信号与电容进行耦合，形成输入触头。

3. 幅频特性校正：由于变送器和变压器等元件的特性，会导致输入信号的幅频特性变化，需要通过幅频特性校正电路对信号进行补偿，使得输入信号具有稳定的幅频特性。

4. 信号调理：芯片对采集到的电流信号和电压信号进行放大、滤波等处理，以提高测量精度和抗干扰性能。

同时还会对电流和电压信号进行采样处理，并进行相位校正，确保信号的准确性。

5. 互感器抽取和相位校正：单相计量芯片在进行电能计量时需要抽取互感器的信号，并进行相位校正，确保电流和电压信号的相位一致，以提高测量精度。

6. 输出电能计量结果：根据采集到的电流信号、电压信号以及互感器的抽取和相位校正，单相计量芯片通过一定的算法计算
得出电能计量结果。

这些计量结果会通过芯片的输出接口，以数字信号或模拟信号的形式输出，供用户使用。

通过以上步骤，单相计量芯片能够准确地计量电能消耗，实现对电能的有效管理和控制。
