功率计量芯片HLW8012

高精度、双通道的免校准计量芯片HLW8112未来几年，更多的家电产品将要步入智能化，而随着物联网的快速发展，基于数字化、物联网和大数据的智能家电将是未来的趋势。

智能家电发展主要有三个阶段，分别为联网控制阶段、局部智能阶段与生态智能阶段。

现在市面上的智能家电产品还处于联网控制阶段，比如WIFI电视、WIFI热水器等。

但部分大型品牌厂家已经开始尝试实现局部智能，比如具有PM2.5检测和用电计量功能的智能空调，具有水质检测、功率检测和滤芯寿命检测的智能净水器等。

智能家电产品升级除了满足基础功能和智能联网需求外，更重要的还有安全需求。

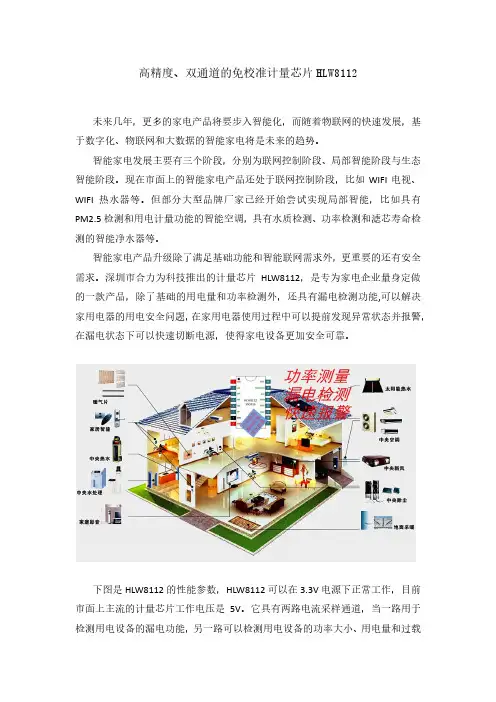

深圳市合力为科技推出的计量芯片HLW8112，是专为家电企业量身定做的一款产品，除了基础的用电量和功率检测外，还具有漏电检测功能,可以解决家用电器的用电安全问题，在家用电器使用过程中可以提前发现异常状态并报警，在漏电状态下可以快速切断电源，使得家电设备更加安全可靠。

下图是HLW8112的性能参数，HLW8112可以在3.3V电源下正常工作，目前市面上主流的计量芯片工作电压是5V。

它具有两路电流采样通道，当一路用于检测用电设备的漏电功能，另一路可以检测用电设备的功率大小、用电量和过载判断，并可以通过中断引脚对漏电和过载状态进行输出。

VDD IAP IAN SPIEN INT2IBP CLKI IBN VP GND VREF SDO/TXSCLK SCSN SDI/RXINT1家电产品在长期使用后，随着器件老化，会出现耗电量增加，甚至漏电，会造成安全隐患。

HLW8112在单通道基础上增加一路电流检测通道用于检测设备漏电状况。

下图是HLW8112的应用电路，A 通道用于检测负载设备的功率、电压、电流和用电量，通过UART 或SPI 接口传输数据至MCU ，通过INT1引脚对过载和过压等异常状态进行指示。

B 通道通过电流互感器对负载设备进行漏电检测，当负载设备发生漏电时，会及时判断出危险状态，通过INT2快速切断设备电源。

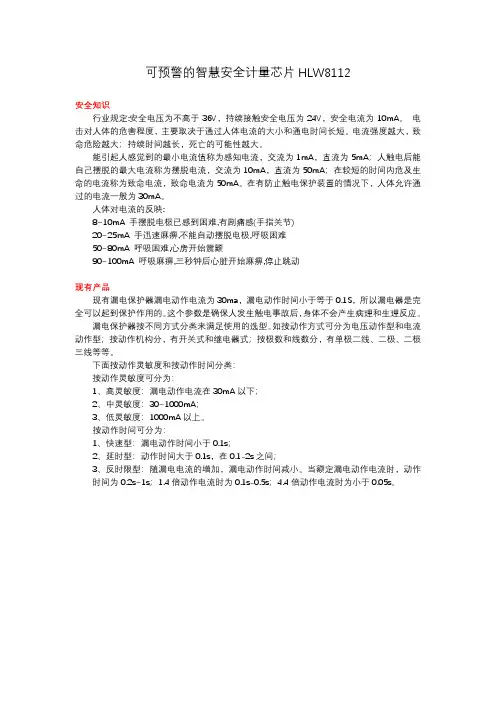

可预警的智慧安全计量芯片HLW8112安全知识行业规定:安全电压为不高于36V，持续接触安全电压为24V，安全电流为10mA。

电击对人体的危害程度，主要取决于通过人体电流的大小和通电时间长短。

电流强度越大，致命危险越大；持续时间越长，死亡的可能性越大。

能引起人感觉到的最小电流值称为感知电流，交流为1mA，直流为5mA；人触电后能自己摆脱的最大电流称为摆脱电流，交流为10mA，直流为50mA；在较短的时间内危及生命的电流称为致命电流，致命电流为50mA。

在有防止触电保护装置的情况下，人体允许通过的电流一般为30mA。

人体对电流的反映:8~10mA 手摆脱电极已感到困难,有剧痛感(手指关节)20~25mA 手迅速麻痹,不能自动摆脱电极,呼吸困难50~80mA 呼吸困难,心房开始震颤90~100mA 呼吸麻痹,三秒钟后心脏开始麻痹,停止跳动现有产品现有漏电保护器漏电动作电流为30ma，漏电动作时间小于等于0.1S，所以漏电器是完全可以起到保护作用的。

这个参数是确保人发生触电事故后，身体不会产生病理和生理反应。

漏电保护器按不同方式分类来满足使用的选型。

如按动作方式可分为电压动作型和电流动作型；按动作机构分，有开关式和继电器式；按极数和线数分，有单极二线、二极、二极三线等等。

下面按动作灵敏度和按动作时间分类：按动作灵敏度可分为：1、高灵敏度：漏电动作电流在30mA以下；2、中灵敏度：30~1000mA；3、低灵敏度：1000mA以上。

按动作时间可分为：1、快速型：漏电动作时间小于0.1s；2、延时型：动作时间大于0.1s，在0.1-2s之间；3、反时限型：随漏电电流的增加，漏电动作时间减小。

当额定漏电动作电流时，动作时间为0.2s~1s；1.4倍动作电流时为0.1s-0.5s；4.4倍动作电流时为小于0.05s。

所以为了达到安全用电的标准，实际产品应该优于上述条件，漏电电流的检测反应时间应小于50mS ，甚至可以达到30mS 以内， 从以上的条件可以看出，漏电保护器至少需要能够分辨出30mA 的电流，反应时间需要达到50mS ，在设计时，一般需要留有溢值，则产品的内部分辨率至少可以分辨出10-15mA 电流，反应时间需要提高到10-30mS 。

简单低成本的WIFI插座电源芯片推荐WI-FI插座是最早的智能家居单品之一，第一代产品是2013年面世的，经历了几年产品一直不温不火，但随着亚马逊Echo智能音箱的热潮，WI-FI插座的产品也逐渐升温，目前还是以出口居多。

相信随着天猫精灵音箱和京东叮咚音箱等智能音箱产品进入千家万户，WI-FI 智能插座在国内也将会讯速普及起来。

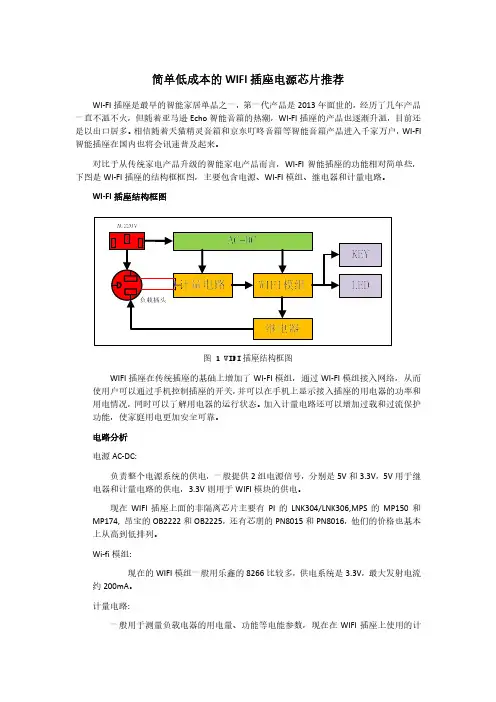

对比于从传统家电产品升级的智能家电产品而言，WI-FI智能插座的功能相对简单些，下图是WI-FI插座的结构框框图，主要包含电源、WI-FI模组、继电器和计量电路。

WI-FI插座结构框图1mΩ图 1 WIFI插座结构框图WIFI插座在传统插座的基础上增加了WI-FI模组，通过WI-FI模组接入网络，从而使用户可以通过手机控制插座的开关，并可以在手机上显示接入插座的用电器的功率和用电情况，同时可以了解用电器的运行状态。

加入计量电路还可以增加过载和过流保护功能，使家庭用电更加安全可靠。

电路分析电源AC-DC:负责整个电源系统的供电，一般提供2组电源信号，分别是5V和3.3V，5V用于继电器和计量电路的供电，3.3V则用于WIFI模块的供电。

现在WIFI插座上面的非隔离芯片主要有PI的LNK304/LNK306,MPS的MP150和MP174, 昂宝的OB2222和OB2225，还有芯朋的PN8015和PN8016，他们的价格也基本上从高到低排列。

Wi-fi模组:现在的WIFI模组一般用乐鑫的8266比较多，供电系统是3.3V，最大发射电流约200mA。

计量电路:一般用于测量负载电器的用电量、功能等电能参数，现在在WIFI插座上使用的计量电路方案使用非隔离采样的方案比较多，因为非隔离采样方案是使用采样电阻(康铜电阻)进行信号的采样，这种采样方案会比互感器采样方案的体积小不少。

继电器控制电路:继电器的目的是连接或断开接入负载电器，一般选用5V 继电器，需要的驱动电流约30-50mA; 市面常用方案对整个电路框架有了整体的了解后，其实就己经知道计量插座方案的电子核心部件：电源芯片和WIFI 模块。

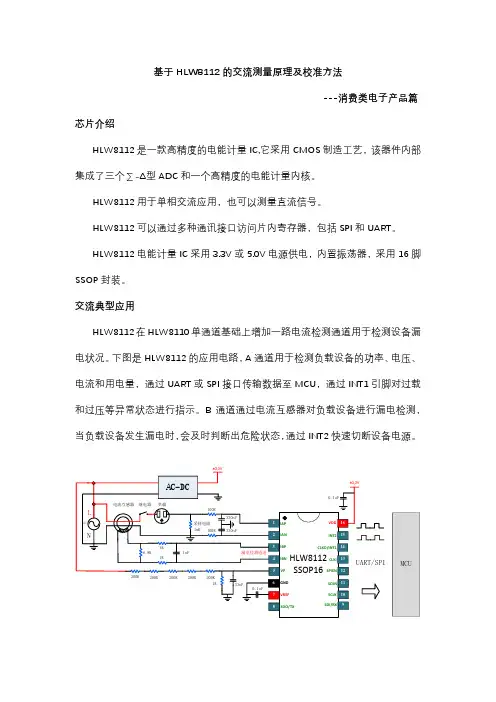

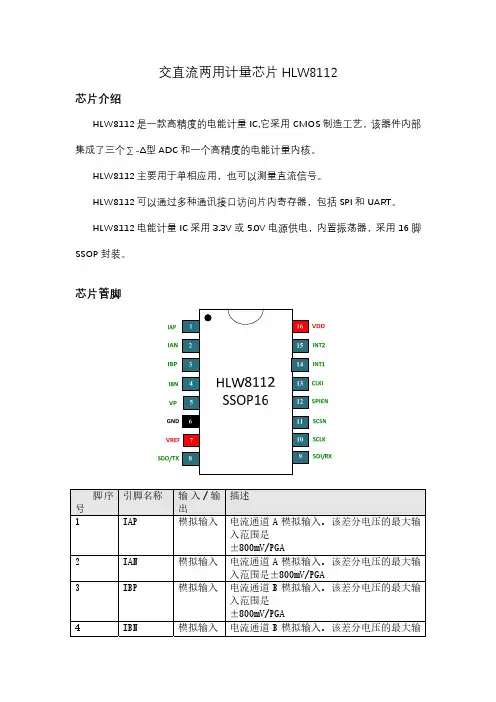

基于HLW8112的交流测量原理及校准方法---消费类电子产品篇芯片介绍HLW8112是一款高精度的电能计量IC,它采用CMOS制造工艺，该器件内部集成了三个∑-Δ型ADC和一个高精度的电能计量内核。

HLW8112用于单相交流应用，也可以测量直流信号。

HLW8112可以通过多种通讯接口访问片内寄存器，包括SPI和UART。

HLW8112电能计量IC采用3.3V或5.0V电源供电，内置振荡器，采用16脚SSOP封装。

交流典型应用HLW8112在HLW8110单通道基础上增加一路电流检测通道用于检测设备漏电状况。

下图是HLW8112的应用电路，A通道用于检测负载设备的功率、电压、电流和用电量，通过UART或SPI接口传输数据至MCU，通过INT1引脚对过载和过压等异常状态进行指示。

B通道通过电流互感器对负载设备进行漏电检测，当负载设备发生漏电时，会及时判断出危险状态，通过INT2快速切断设备电源。

为什么需要校准HLW8112用于交流测量时，由于出厂做过交流信号的校准，在对精度要求不是非常高的情况下，可以免校准。

产品在涉及到计量收费，是一定要校准的。

某些产品不涉及计费，但又要求精度和一致性比较好，比如要求1%的精度，或者一致性要求比较高，要求2%或3%以内的一致性，也需要进行校准。

以上图为例，交流测量系统的误差来源于以下几个方面：1、电压采样电路：分压电路器件参数引起的误差；2、电流采样电路:1mR电阻的误差；3、HLW8112：内部1.25V Vref参考电源和PGA增益误差，包括电流PGA和电压PGA。

为减少系统带来的测量的误差，需要对整个系统进行增益校准。

如何校准校准一共有2个部分，增益校准和电量校准，校准完成后，需要将校准得到的数据写入EEPROM内，等系统上电初始化时，从EEPROM内读取校准数据，用于计算。

增益校准增益校准是为了解决HLW8112内部PGA的增益误差，在进行增益校准时，需要给系统输入一个稳定的负载，一般建议取量程的1/3。

BL0972交/直流电能计量芯片数据手册V1.0目录1、产品简述 (5)2、基本特征 (6)2.1主要特点 (6)2.2系统框图 (7)2.3管脚排列（TSSOP20） (7)2.4性能指标 (8)2.4.1电参数性能指标 (8)2.4.2极限范围 (9)3、工作原理 (10)3.1电流电压波形产生原理 (10)3.1.1PGA增益调整 (10)3.1.2相位补偿 (11)3.1.3通道偏置校正 (11)3.1.4通道增益校正 (12)3.1.5电流电压波形输出 (12)3.2有功功率计算原理 (13)3.2.1有功波形的选择 (14)3.2.2有功功率输出 (14)3.2.3有功功率校准 (14)3.2.4有功功率的防潜动 (15)3.2.5有功功率小信号补偿 (15)3.3有功能量计量原理 (16)3.3.1有功能量输出 (16)3.3.2有功能量输出选择 (16)3.3.3有功能量输出比例 (17)3.4电流电压有效值计算原理 (17)3.4.1有效值输出 (18)3.4.2有效值输入信号的设置 (18)3.4.3有效值刷新率的设置 (18)3.4.4电流电压有效值校准 (19)3.4.5有效值的防潜动 (19)3.5快速有效值检测原理 (20)3.5.1快速有效值输出 (20)3.5.2快速有效值输入选择 (21)3.5.3快速有效值累计时间和阈值 (21)3.5.4电网频率选择 (21)3.5.5快速有效值超限数据保存 (22)3.5.6过流指示 (22)3.5.7继电器控制 (22)3.6温度计量 (23)3.7.1线周期计量 (23)3.7.2线频率计量 (23)3.7.3相角计算 (24)3.7.4功率符号位 (24)3.8故障检测 (25)3.8.1过零检测 (25)3.8.2峰值超限 (25)3.8.3线电压跌落 (26)3.8.4过零超时 (27)3.8.5电源供电指示 (28)4、内部寄存器 (30)4.1电参量寄存器（只读） (30)4.2校表寄存器（外部写） (30)4.3OTP寄存器 (32)4.4模式寄存器 (33)4.4.1 MODE1寄存器 (33)4.4.2 MODE2寄存器 (33)4.4.3 MODE3寄存器 (34)4.5中断状态寄存器 (34)4.5.1 STATUS1寄存器 (34)4.5.2 STATUS3寄存器 (34)4.6校表寄存器详细说明 (34)4.6.1 通道PGA增益调整寄存器 (34)4.6.2 相位校正寄存器 (35)4.6.3 有效值增益调整寄存器 (35)4.6.4 有效值偏置校正寄存器 (36)4.6.5 有功小信号补偿寄存器 (36)4.6.7 防潜动阈值寄存器 (36)4.6.8 快速有效值相关设置寄存器 (37)4.6.9 过流报警及控制 (38)4.6.11 能量读后清零设置寄存器 (39)4.6.12 用户写保护设置寄存器 (39)4.6.13 软复位寄存器 (39)4.6.14 通道增益调整寄存器 (40)4.6.15 通道偏置调整寄存器 (40)4.6.16 有功功率增益调整寄存器 (40)4.6.17 有功功率偏置调整寄存器 (41)4.6.20 CF缩放比例寄存器 (41)4.7电参数寄存器详细说明 (42)4.7.1 波形寄存器 (42)4.7.2 有效值寄存器 (42)4.7.3 快速有效值寄存器 (42)4.7.7 电能脉冲计数寄存器 (43)4.7.8 波形夹角寄存器 (44)4.7.9 快速有效值保持寄存器 (44)4.7.11 线电压频率寄存器 (44)5、SPI通讯接口 (45)5.1概述 (45)5.2工作模式 (45)5.3帧结构 (45)5.4读出操作时序 (46)5.5写入操作时序 (47)5.6SPI接口的容错机制 (48)6、典型应用图 (49)7、封装信息 (50)1、产品简述BL0972是一颗内置时钟的单相交/直流电能计量芯片。

REV 1.191 / 68HLW8110/HLW8112用户手册REV 1.19REV 1.192 / 68智能计量IC1应用领域 ⏹ 智能家电设备 ⏹ 漏电检测设备 ⏹ 计量电表⏹ 计量插座 ⏹ WIFI 插座 ⏹ 充电桩 ⏹ PDU 设备 ⏹ LED 照明 ⏹ 交通路灯REV 1.193 / 682修订历史时间 修改记录版本 2018-03-16 初始版本 REV 1.00 2018-04-10 增加图表附录 REV 1.01 2018-05-25 增加协议资料 REV 1.02 2018-09-26 修改PIN 脚说明 REV 1.05 2018-09-28 重新排版 REV 1.06 2018-12-25 增加相角计算公式 REV 1.07 2019-02-13 修改字体REV 1.08 2019-02-18 更正输入通道信号输入范围值 REV 1.09 2019-02-20 增加B 通道比较器描述 REV 1.10 2019-05-21 电气特性参数修改REV 1.12 2019-10-03 增加UART 复位条件，删除uart 4800bps 设置选项 REV 1.16 2020-03-02 修改漏电检测电路 REV 1.17 2020-08-28 修订版本REV 1.18 2020-11-20 修改原理图，1K 和33NF 变更为100R 和330NF REV 1.19REV 1.194 / 68目录1 应用领域 .........................................................................................................................................2 2 修订历史 .........................................................................................................................................3 3 特性 ................................................................................................................................................. 74 概述 ................................................................................................................................................. 85 功能框图 ......................................................................................................................................... 8 6引脚配置和功能描述 (9)6.1 HLW8110芯片管脚描述 ............................................................................................................ 9 6.2 HLW8110典型应用 .................................................................................................................. 10 6.3 HLW8112芯片管脚描述 .......................................................................................................... 10 6.4HLW8112典型应用 (12)7电气特性 (12)7.1 推荐工作条件 ......................................................................................................................... 12 7.2 模拟特性 ................................................................................................................................. 13 7.3 数字特性 ................................................................................................................................. 14 7.4 极限额定值 ............................................................................................................................. 15 7.5可靠性 (15)8功能概述 (16)8.1 复位系统 ................................................................................................................................. 16 8.2 时钟系统 ................................................................................................................................. 17 8.3 模数转换 ................................................................................................................................. 17 8.4 通道切换 ................................................................................................................................. 18 8.5 有功功率 ................................................................................................................................. 18 8.6 有效值 ..................................................................................................................................... 19 8.7 视在功率和功率因素 ............................................................................................................. 20 8.8 能量计算 ................................................................................................................................. 20 8.9 过零检测、相角、电压频率测量 ......................................................................................... 21 8.10 峰值检测 ................................................................................................................................. 23 8.11 过流、过压、有功功率过载检测 ......................................................................................... 25 8.12 电压聚降检测 ......................................................................................................................... 27 8.13 均值信号 ................................................................................................................................. 29 8.14 瞬时信号和采样波形 ............................................................................................................. 30 8.15 温度传感器 ............................................................................................................................. 30 8.16比较器 (31)9寄存器说明 (32)REV 1.195 / 689.1.1 系统控制寄存器 ............................................................................................................. 34 9.1.2 计量控制寄存器 ............................................................................................................. 35 9.1.3 计量控制寄存器2 .......................................................................................................... 36 9.1.4 脉冲频率寄存器 ............................................................................................................. 37 9.1.5 无负载有功功率（潜动与启动）阈值寄存器PstartPA 、PstartPB ......................... 38 9.1.6 有功功率和视在功率增益校正寄存器 ......................................................................... 38 9.1.7 相位校正寄存器 .............................................................................. 错误！未定义书签。

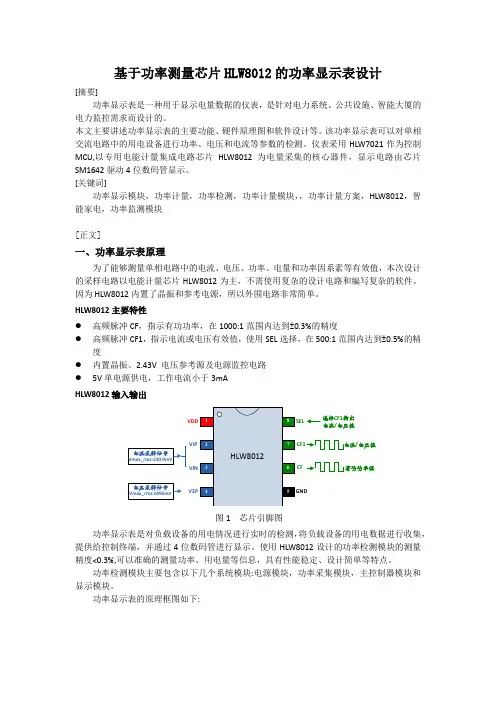

基于功率测量芯片HLW8012的功率显示表设计[摘要] 功率显示表是一种用于显示电量数据的仪表，是针对电力系统、公共设施、智能大厦的电力监控需求而设计的。

本文主要讲述功率显示表的主要功能、硬件原理图和软件设计等。

该功率显示表可以对单相交流电路中的用电设备进行功率、电压和电流等参数的检测。

仪表采用HLW7021作为控制MCU,以专用电能计量集成电路芯片HLW8012为电量采集的核心器件，显示电路由芯片SM1642驱动4位数码管显示。

[关键词] 功率显示模块，功率计量，功率检测，功率计量模块，，功率计量方案，HLW8012，智能家电，功率监测模块[正文]一、功率显示表原理为了能够测量单相电路中的电流、电压、功率、电量和功率因系素等有效值，本次设计的采样电路以电能计量芯片HLW8012为主，不需使用复杂的设计电路和编写复杂的软件。

因为HLW8012内置了晶振和参考电源，所以外围电路非常简单。

HLW8012主要特性● 高频脉冲CF ，指示有功功率，在1000:1范围内达到±0.3%的精度● 高频脉冲CF1，指示电流或电压有效值，使用SEL 选择，在500:1范围内达到±0.5%的精度● 内置晶振、2.43V 电压参考源及电源监控电路 ● 5V 单电源供电，工作电流小于3mA HLW8012输入输出VIPVINSELCF 选择CF1输出电流/电压值/电压值图1 芯片引脚图功率显示表是对负载设备的用电情况进行实时的检测，将负载设备的用电数据进行收集，提供给控制终端，并通过4位数码管进行显示。

使用HLW8012设计的功率检测模块的测量精度<0.3%,可以准确的测量功率、用电量等信息，具有性能稳定、设计简单等特点。

功率检测模块主要包含以下几个系统模块:电源模块，功率采集模块，主控制器模块和显示模块。

功率显示表的原理框图如下:图1 功能显示表原理框图二、功率显示表硬件设计电能检测有两种方法，一是隔离采样，二是非隔离采用。

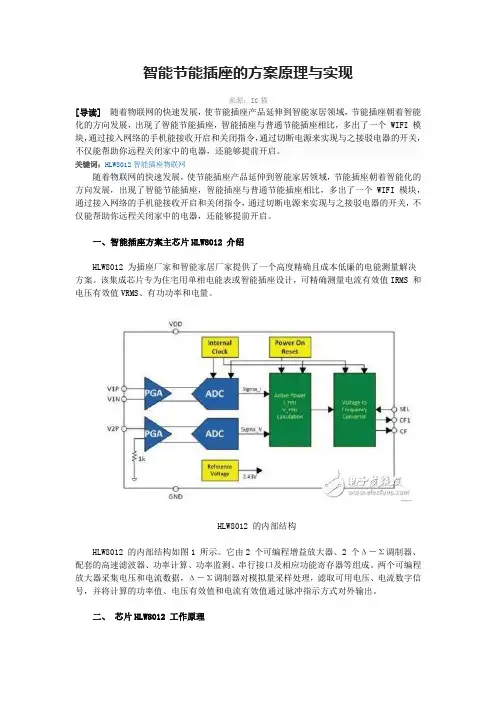

智能节能插座的方案原理与实现来源：IC猫[导读]随着物联网的快速发展，使节能插座产品延伸到智能家居领域，节能插座朝着智能化的方向发展，出现了智能节能插座，智能插座与普通节能插座相比，多出了一个 WIFI 模块，通过接入网络的手机能接收开启和关闭指令，通过切断电源来实现与之接驳电器的开关，不仅能帮助你远程关闭家中的电器，还能够提前开启。
