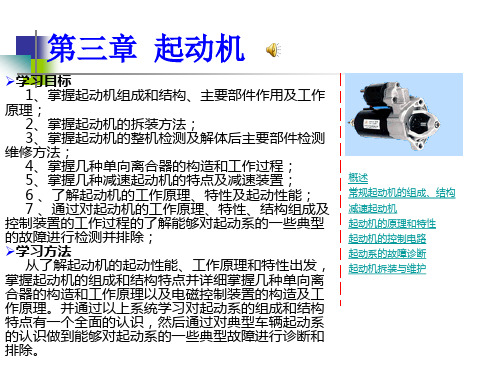

第3章 起动系

内蒙古自治区高等职业院校对口招收中等职业院校毕业生汽驾类专业课（汽车电气）试题第三部分：起动系统一、填空题1、起动机单向离合器结构主要有、、三种。

（07、4、10）2、电力起动系统简称起动系，由、和等组成。

（08、5、10；12、4、10）3、起动机俗称“马达”，由直流电动机、和三部分组成。

（09、4、10；10、4、10；11、10）。

4、起动机检修后，应进行一系列的调整与实验，以确保性能符合要求。

调整的项目包括电枢轴间隙的调整和的间隙调整。

实验的目的包括。

（09、4、10）5、起动机主开关接通时，线圈被短接，活动铁芯在线圈的电磁力作用下，保持在吸合位置。

（11、5、10）6、电磁操纵式起动机主开关接通后，电磁开关中的铁芯被线圈的电磁力保持在吸合位置。

（10年升学题）7、起动机的空载实验时间一般不能超过，以免起动机发热损坏。

（12、4、10）二、选择题1、起动机的转子称为“电枢”，作用是（）。

（07、4、10）A:产生磁场 B：产生电磁转矩 C：2、作用是利用驱动齿轮啮入发动机飞轮齿圈，将直流电动机的电磁转矩传递给曲轴并及时切断曲轴与电动机之间的动力传递，防止曲轴反转的是（）。

（08、5、10）A:直流电动机 B：起动系统的传动机构 C：起动系统的控制装置3、在使用起动机时应注意每次起动时间应不超过（）。

A:15s B：5s C：10s （08、5、10；10、4、10）4、起动机的直流电动机是由定子、转子、换向器、电端盖等组成，其中产生电磁转矩的是（）。

（09、4、10）A：定子 B：转子 C：绕组5、汽车起动机（）的作用是将蓄电池输入的电能转化为机械能，产生电磁转矩。

（10、4、10）A：直流电动机 B：传动机构 C：控制装置6、汽车起动机上（）的作用是接通或切断起动机与蓄电池之间的主电路，并驱动小齿轮进入或退出啮合。

（11、4、10）A：电动机 B：传动机构 C：装置控制7、直流串励式起动机的“串励”是指（）。

汽车起动系统课型：教改示范课时间：2013年03月教学目标：1．使学生掌握起动系统的作用、分类、结构、工作原理及控制线路重点、难点：1．起动机的结构2．起动机的工件原理3．起动机的控制线路教学方法手段：多媒体、预习、解析、讨论教学过程设计：一、导入复习调节器的作用、分类及工作原理二、新课讲授1. 起动系统的作用要使发动机由静止状态过渡到工作状态，必须用外力转动发动机的曲轴，使气缸内吸入(或形成)可燃混合气并燃烧膨胀，工作循环才能自动进行。

曲轴在外力作用下开始转动到发动机开始自动地怠速运转的全过程，称为发动机的起动。

发动机常见的起动方式有：（1）人力起动用手摇或绳拉，劳动强度大，适用于一些小功率的发动机，一般作为一种后备的起动方式。

（2）辅助汽油机起动由于增加了能源消耗，体积大，故汽车上不采用，主要用在大功率的柴油发动机上。

（3）电力起动它以蓄电池为电源，以直流电动机为动力，通过控制机构和传动装置进行工作，操作简便，起动迅速可靠，因此被现代汽车广泛采用。

2．起动系的组成起动系一般都由起动型蓄电池、起动机、起动开关、起动继电器等组成。

其中，蓄电池为起动机提供电能，起动机将电能转化为机械能，输出转矩带动发动机运转；起动开关用来控制起动机工作；起动继电器（在小型起动电路中一般不配备）是用来保护起动开关的。

起动系的一般控制电路，如图1所示。

3.起动机的功用、组成、型号与分类起动机一般都是由以下三部分组成的：（1）直流串励式电动机其作用是将蓄电池提供的直流电能转变为机械能，产生转矩起动发动机。

（2）传动机构其作用是在发动机起动时，使起动机驱动齿轮啮入发动机飞轮齿圈，将起动机转矩传给发动机曲轴；在发动机起动后．使驱动齿轮打滑与飞轮齿圈自动脱开。

（3）控制装置（也称电磁开关）用来接通和切断起动机与蓄电池之间的电路。

在有些汽车上，还具有接入和隔除点火线圈附加电阻的作用。

三、课堂小结通过这节课的学习，同学们了解了起动系的作用分类与工作原理四、作业布置教科书第169页第2、3题。

《汽车电气设备》习题及答案汽车电气设备题册XXX1绪论一、填空题1.汽车电系的特点是两个电源、低压直流、和并联单线、负极搭铁。

2.汽车用电源为直流电源、其电压一般为12V24V3.根据ZBT-87规定，汽车电气系统采用单线制制时必须统一，电源为负极搭铁。

二、问答题：汽车电气设备大体可划分为哪8大系统，各起什么作用？答：汽车电气设备大体可划分为8大系统1）充电系统：是汽车的低压电源2）起动系统：其任务是起动发动机3）点火系统：漆工能事、其功能是低压电转变为高压电，产生点火花，点燃汽缸中的可燃混合气。

4）照明与信号装置：其任务是保证车内外照明和各种运行条件下的人车安全。

5）仪表：是汽车的监侧设备。

6）舒乐系统：其任务是为驾驶员和乘客提供良好的工作条件和舒适安乐的环境。

7）微机控制系统：8）辅助电器：第一章蓄电池§1-1概论一、填空题1.蓄电池是一种化学电源电能和化学能能的转换，既充电与放电。

2.蓄电池按电解液成分可分酸性蓄电池和碱性蓄电池，按电极材料不同，又可以分为铅蓄电池和铁镍，镉镍蓄电池。

3.汽车上装设蓄电池主要用于发动机起动，所以常称为起动型蓄电池。

二、问答题起动型蓄电池有哪些用途？答：1）发动机起动时，向起动系，点火系，外表等供电。

同时还向交流发电机供给励磁电流。

2）发动机处于低速运转，发电机端电抬高于蓄电池电压时，仍由蓄电池向用电设备供电。

3）发动机中，高速运转，发电机端电压超过蓄电池电压，而蓄电池又存电不足时，将发电机的一局部电能转变为化学能储存起来。

4）发电机超载时，协助供电。

5）发电机转速和负载变革时，能坚持汽车电系电压不乱。

特别是在有晶体管电器的电系中，能吸收电路中呈现的瞬时过电压，保护电子元件不被击穿损坏。

§1-2起动型蓄电池的结构和型号一、填空题1.起动型蓄电池主要由极板，隔板，电解液，外壳，联条和极桩等组成。

2.正极板的活性物质为PbO2呈深棕色色；负极板的活性物资为Pb呈青灰色。
