时间：2012.9.17老师：马老师第三章，启动系统第一节，启动机概述一，作用：发动机借助外力，用来启动着车的一整套装置，称为：启动系统二，分类人力启动电力启动三，电启动控制方式直接启动间接启动保护启动防盗启动无钥匙启动第二节，启动机一，作用：将电能转变成机械能，用来启动着车二，组成：磁力开关（也叫电磁开关）直流电机三，磁力开关1.组成：启动S柱电瓶柱电机柱主拉线圈保位线圈衔铁大铜片2.磁力开关接线柱：启动S柱：连接于点火开关，启动档，同时也是主拉与保位两线圈的首头电瓶柱：通过一根大线连接电瓶正极常火线，电机柱：连接直流电机，向其供入电源，同时也是主拉线圈的尾头3.磁力开关测量A．主拉线圈开路表现：启动无反应检测：将万用表打到（二极管档）两表笔分别测启动S柱与电机柱，正常时，应通，如不通，说明主拉线圈开路维修：更换启动机时间：2012.9.18B．保位线圈开路表现：磁力开关哒哒响检测：将万用表打到（二极管档）两表笔分别测启动S柱与磁力开关外壳，正常时应通，如不通，说明保位线圈开路维修：更换启动机C．大铜片烧蚀表现：磁力开关吸合马达不转检测：按下磁力开关衔铁使大铜片做通电瓶电机两大柱，然后将万用表打到（二极管档）分别测两大柱正常时应通，如不通，说明大铜片烧蚀维修：更换启动机D：直接启动无反应原因：点火开关主拉线圈开路，大铜片烧蚀直流电机损坏检测：马达不工作Key-st时，吸磁力开关有无吸合声↓————————————————↓↓有无↓↓用改锥短接两大柱 key-st时，测启动S柱有无电源↓↓——————————————————————马达机转动马达不转动有无↓↓↓↓大铜片烧蚀马达机故障主拉线圈开路点火开关故障四，工作原理Key-ST 时，电流经点火开关向启动S柱供电，使主拉，保位两大线圈有电流通过，产生磁场吸动衔铁，使大铜片做通电瓶电机两大柱，直流电机工作，开始启动着车，当着车以后，司机回钥匙，停止向启动S柱供电，主拉保位两大线圈磁场消失，大铜片回位，弹簧作用下回位，断开两大柱，停止向马达直流电机供电，马达退出工作，启动过程结束。
汽车电气设备构造与维修–启动系统概述汽车电气设备是现代汽车中不可或缺的一部分，而启动系统作为其中的一个重要组成部分，起着关键的作用。
汽车启动系统负责将发动机从静止状态启动到运转状态，确保汽车能够正常行驶。
本文将详细讨论汽车启动系统的构造和维修。
启动系统的构造汽车启动系统由以下几个主要组件构成：1. 蓄电池蓄电池是汽车电气系统的能量来源，也是启动系统的核心组件。
蓄电池通常位于引擎舱内的特定位置，负责储存电能并供应给其他电气设备。
2. 起动电机起动电机是启动系统中的关键部分，它通过将电能转化为机械能来启动发动机。
起动电机通常与发动机的飞轮齿圈相连，通过转动齿轮驱动发动机转动。
3. 启动电路启动电路是将电能从蓄电池传送到起动电机的途径。
它由一系列开关、继电器和导线组成，负责控制电流的流动和启动过程的顺序。
4. 导电连接导电连接是启动系统的基础，它负责连接蓄电池、起动电机和其他电气设备，确保电能正常传递和分配。
启动系统的工作原理在启动过程中，当驾驶员转动钥匙或按下启动按钮时，启动电路会激活起动电机，并将电能传送给起动电机。
起动电机开始转动，并通过齿轮驱动发动机飞轮的转动，进而实现发动机的启动。
整个过程中，蓄电池提供电能，启动电路控制电流的流动，而起动电机提供机械能来启动发动机。
一旦发动机启动，启动系统会自动断开，发动机便可以继续正常运转。
启动系统的常见故障及维修方法启动系统可能会遇到一些常见故障，下面将介绍几种常见故障及相应的维修方法：1. 蓄电池电量不足蓄电池电量不足是启动系统常见故障之一。
这可能是由于长时间未使用、老化或电路问题导致的。
解决方法通常是使用电瓶启动器或通过连接并充电来恢复电量。
2. 起动电机无响应如果起动电机没有任何反应，可能是由于电路故障、继电器故障或电机问题引起的。
首先，检查启动电路的连接，确保没有松动或破损的导线。
然后，检查继电器并测试其工作正常与否。
最后，检查起动电机是否损坏，并根据需要进行修理或更换。
单元教学设计首页总第 13—18 课时教学程序教学内容讲解、导学方法2、组成电力起动系统简称起动系统，由蓄电池、起动机和起动控制电路等组成，如图4-1所示，起动控制电路包括起动按钮或开关、起动继电器等。
起动机在点火开关或起动按钮控制下，将蓄电池的电能转化为机械能，通过飞轮齿圈带动发动机曲轴转动。
为增大转矩，便于起动，起动机与曲轴的传动比：汽油机一般为13～17，柴油机一般为8～10。
备注课时教学设计续页教学程序第14课时讲课时间年月日星期教学内容讲解、导学方法二、起动机的组成及分类1.起动机的组成起动机由直流电动机、传动机构和控制机构三大部分组成。
实物讲解备注课时教学设计续页教学程序第15、16课时讲课时间年月日星期教学内容讲解、导学方法2、直流电动机的结构组成起动机的直流电动机主要由定子、转子、换向器、电刷及端盖等组成备注课时教学设计续页教学程序教学内容讲解、导学方法1.定子定子亦称磁极，其作用是产生磁场，分励磁式和永磁式两类。
为增大转矩，汽车起动机通常采用四个磁极，两对磁极相对交错安装，定子与转子铁心形成的磁力线回路如图4-8所示，低碳钢板制成的机壳是磁路的一部分。
（1）励磁式定子。
励磁式电动机定子铁心为低碳钢，铁心磁场要靠绕在外面的励磁绕组通电建立。
为使电动机磁通能按设计要求分布，将铁心制成如图所示的形状，并用埋头螺栓紧固在机壳上。
励磁绕组由扁铜带（矩形截面）绕制而成，其匝数一般为6～10匝；铜带之间用绝缘纸绝缘，并用白布带以半叠包扎法包好后浸上绝缘漆烘干而成。
采用励磁式定子的电动机，其励磁绕组与转子串联连接，故称串励式电动机。
具体连接如图所示，先将励磁绕组两两串联后并联再与电枢（转子）绕组串联。
（2）永磁式定子。
永磁式电动机不需要电磁绕组，可节省材料，而且能使电动机磁极的径向尺寸减小；在输出特性相同的情况下其质量比励磁定子式电动机可减轻30％以上。
条形永久磁铁可用冷粘接法粘在机壳内壁上或用片状弹簧均匀地固装在起动机机壳内表面上。

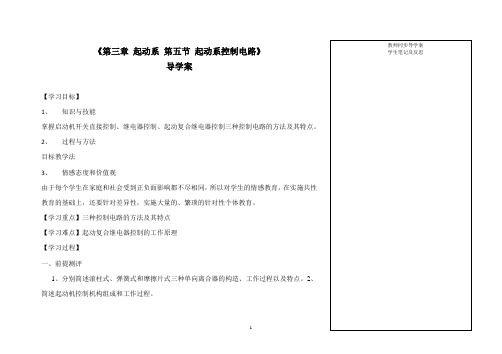

导学案【学习目标】1、知识与技能掌握启动机开关直接控制、继电器控制、起动复合继电器控制三种控制电路的方法及其特点。
2、过程与方法目标教学法3、情感态度和价值观由于每个学生在家庭和社会受到正负面影响都不尽相同，所以对学生的情感教育，在实施共性教育的基础上，还要针对差异性，实施大量的、繁琐的针对性个体教育。
【学习重点】三种控制电路的方法及其特点【学习难点】起动复合继电器控制的工作原理【学习过程】一、前提测评1、分别简述滚柱式、弹簧式和摩擦片式三种单向离合器的构造、工作过程以及特点。
2、简述起动机控制机构组成和工作过程。
常见的起动系控制电路有、和三种。
1、开关直接控制起动系开关直接控制是指。
用于起动功率较的汽车2、起动继电器控制是指用起动继电器触点控制起动机的，而用点火开关或起动按钮控制的。
起动继电器的作用就是以，保护，减少起动机电磁开关线路压降。
3、起动复合继电器控制起动系为了在发动机起动后，使起动机自动停转并保证不再接通起动机电路，许多汽车采用了。
由和两部分组成。
工作原理如下:（1）起动时将旋至起动位置，电流流经: ，，之后，分成的两路。
一路经，，，，搭铁到蓄电池极。
一路流经，，，，搭铁到蓄电池极。
（2）发动机起动后没有及时松开开关，电磁开关释放，切断了与之间的电路，使自动停止工作。
（3）发动机正常运转过程中在交流发电机的作用下，起动机将不会工作。
从而防止了起动机驱动齿轮被打坏，起到了安全保护作用。
三、小组合作探究常见的起动系控制电路四、教师精讲点拨（对小组合作探究进行解答）五、课堂达标迁移1、常见的起动系控制电路有哪些？2、简述起动复合继电器控制起动系的工作原理。
起动系统汽车电气设备概述起动系统是汽车电气系统中的重要组成部分，负责启动发动机。
起动系统由电源、电动机、继电器、电磁开关和电缆等组成。
本文将介绍起动系统的基本原理、组成部分以及常见故障处理方法。
基本原理汽车起动系统的基本原理是通过电动机驱动曲轴，启动发动机。
该系统在启动过程中，主要经历以下几个步骤：1.按下启动开关，电源向电动机供电。
2.电动机转动起动齿轮。
3.起动齿轮嵌入发动机飞轮齿圈。
4.电动机转动发动机曲轴，使发动机开始运转。
起动系统的关键组成部分是电动机和起动齿轮。
电动机通常是直流电动机，通过接收电源电压并将其转化为机械能驱动起动齿轮。
起动齿轮的设计和尺寸与发动机的飞轮齿圈相匹配，以确保齿轮嵌入到飞轮齿圈中。
组成部分起动系统的主要组成部分如下：1. 电源起动系统的电源通常是汽车的蓄电池。
蓄电池负责提供电流和电压供应，以驱动起动系统的电动机。
2. 电动机起动系统使用的电动机通常是直流电动机，其功率根据发动机的类型和大小而定。
电动机接收来自电源的电流，并将其转化为机械能以驱动起动齿轮。
3. 起动齿轮起动齿轮是连接电动机和发动机的组件。
它通过嵌入发动机飞轮齿圈的方式传递转动力矩。
4. 继电器继电器是起动系统中的一个电气开关。
它通过接收来自启动开关的信号，控制电动机和起动齿轮之间的电气连接。
5. 电磁开关电磁开关是继电器的一种形式，通过接收继电器信号来控制起动系统的电气连接。
6. 电缆电缆用于连接起动系统的各个组件，如电源和电动机之间的连接。
常见故障处理方法在汽车使用过程中，起动系统可能会遇到各种故障。
下面是一些常见的故障及其处理方法：1.起动机无法运转：检查电源和电动机之间的电缆连接是否松动或损坏。
确保蓄电池电量充足，电源正常接通。
如果一切正常，可能需要更换起动机。
2.起动齿轮噪音大：检查起动齿轮是否损坏或磨损。
如果发现问题，需要更换起动齿轮。
3.车辆无法启动：除了故障可能来自起动系统外，还应检查其他汽车电气系统组件，如点火系统和燃油系统。
第三章起动系3.1起动系统概述一.起动系统作用：为发动机提供驱动力，且发动机起动后，起动机应自动停转，防止烧坏电机。
二.起动系统组成：电源，点火开关，起动机，起动继电器，保护继电器等。
三.起动机构组成直流电动机，传动机构，控制装置四.起动机的分类1.强制啮合式起动机：起动时，起动机的驱动齿轮直接与飞轮相啮合，从而使发动机起动，轿车普遍采用。
2电枢移动式起动机：启动时，起动机整个转子部分向前推进，且缓慢旋转，待驱动齿轮与飞轮完全啮合时进行正式起动，也称为二级起动式起动机，目的是使啮合柔和，不产生强烈的撞击，大型车辆采用。
3.减速式起动机：在传动机构和直流电动机之间增加了一套齿轮减速装置（减速增矩），便于发动机的起动。
3.2起动机各部分作用及组成一.直流电动机1.定子总成：由外壳，定子线圈和磁极组成，线圈缠绕在磁极上，通电后产生磁场。
定子线圈两种连接形式：a.四个线圈依次串联b两两串联再并联2.转子总成：由转子线圈，换向器，铁心，转子轴等组成，作用是产生转矩。
（1）换向器：每个换向器片底端都有转子线圈的端头，即任意两个换向器片都是想通的，从而保证在起动过程中转子线圈，一直通电。
（2）转子线圈：即通电导体，当处于磁场当中时，将会受到力的作用，从而产生转矩，为防止转动过程中线圈飞散，由铁心进行加固。
（3）左手定则电动机原理：通电导体在磁场中受到力的作用，定子通电产生磁场，转子通电，作为通电导体，则转子部分将受到力的作用旋转起来，从而产生转矩。
3.电刷及刷架电刷紧压在换向器片上，给内部的转子线圈供电，起动机共四个电刷，两正两负，负电刷直接搭铁，正电刷加有绝缘垫片。
起动机采用四个电刷（呈“+”字形）的目的是同时给两组转子线圈供电，使转子总成平衡稳定的旋转。
二.传动机构包括传动拨叉，单向离合器及驱动齿轮。
单向离合器分为滚柱式、弹簧式、摩擦片式。
小车上多用滚柱式，大功率的多用摩擦片式。
判断单向离合器是否失效：用手拉住单向离合器转动驱动齿轮，若驱动齿轮只能朝一个方向旋转说明正常，若两个方向都能转动，说明单向离合器失效。
三.控制机构（电磁开关）工作过程：闭合点火开关起动档，电路中电流回路为：BAT+→ST→起动继电器触点→吸引线圈→定子→转子→搭铁保持线圈→搭铁两组线圈电流方向相同，产生磁场方向也相同，在各磁场吸引力下铁心移动使主接触盘与主触点连接，此时吸引线圈被短路，保持线圈继续通电产生磁场维持这一状态，大电流经主触点、主接触盘给直流电动机供电，进行正式起动，起动时间为3-5S。
待发动机起动后，断开起动档，保持线圈断电，磁场消失，活动铁心在弹簧作用下复位，主接触盘与主触点脱离，直流电动机停转。
注：接线柱（a）：外接蓄电池正极。
接线柱（b）：带焊点，外接定子线圈，内接吸引线圈的一端。
接线柱（c）：带焊点，外接点火开关起动档，内接吸引线圈和保持线圈公共端。
3.3几种起动电路一、ODl24型起动机QDl三型起动机是一种有起动继电器的电磁控制强制啮合式起动机，单向离合器为滚柱式，其电磁开关结构如图3-20所示，电路图如图3—21所示。
1．电磁开关结构(图3—20)电磁开关上有两个线圈，吸引线圈和保持线圈6，两线圈的公共端接起动开关或起动机接线柱12，吸引线圈的另一端接起动机开关主接线柱，保持线圈的另一端搭铁。
活动铁心8与拨叉11通过调节螺钉10相连，固定铁心5的中心装有推杆7，其上套有接触盘4。
活动铁心8、推杆7、及接触盘4上均有复位弹簧。
2．工作过程(图3—21)将点火开关2旋至起动档位，起动继电器线圈通电，电流由蓄电池正极→起动机主接线柱9→电流表→点火开关起动触点→起动继电器的点火开关接线柱线圈→搭铁→蓄电池负极，起动继电器1触点闭合，接通电磁开关电路。
电磁开关的电流由蓄电池正极→起动机主接线柱9→起动继电器的蓄电池接线柱→继电器1触点→起动继电器的起动机接线柱→电磁开关接线柱16→吸引线圈3→导电片14→主接线柱10→起动机→搭铁→蓄电池负极；同时电流由电磁开关接线柱16经保持线圈4回到蓄电池负极。
两个线圈的电流同方向产生合成电磁力将电磁铁心5吸入，在起动机缓慢转动之下，拨叉6推出滚柱式离合器，使驱动齿轮柔和地啮入飞轮齿环。
当齿轮啮合约一半时，活动铁心5顶动推杆7移至极限位置，此时齿轮已全部啮合好，接触盘8同时将辅助接线柱13和主接线柱9、10相继接通，于是起动机在短接点火线圈附加电阻的条件下产生起动转矩，将发动机起动。
较大的起动电流直接从蓄电池正极→主接线柱9→接触盘8→主接线柱10→起动机→搭铁→蓄电池负极。
电磁开关闭合后将吸引线圈3短接，齿轮的啮合靠保持线圈4产生的电磁力维持在工作位置，此时保持线圈的工作电路为：蓄电池正极→主接线柱9→起动继电器电池接线柱→触点→起动继电器的起动机接线柱电磁开关接线柱16→保持线圈4→搭铁→蓄电池负极。
当发动机起动后，离合器开始打滑，松开点火开关钥匙即自动转回到点火档位，起动继电器线圈断电，触点跳开，使电磁开关两个线圈串联，吸引线圈3流过反向电流，加速电磁力的消失，其电路为：蓄电池正极→主接线柱9→接触盘8→主接线柱10→导电片14→吸引线圈3→电磁开关接线柱16→保持线圈4→搭铁→蓄电池负极。
由于电磁开关电磁力迅速消失，活动铁心5和推杆7在回位弹簧作用下返回。
接触盘8先离开主接线柱9、10，触头切断了起动机电源，点火线圈附加电阻也随即接人点火系。
最后拨叉将打滑的离合器拨回，驱动齿轮便脱离了飞轮齿环，起动机完成起动工作。
二、带保护继电器的起动机控制电路起动保护是指起动机在将发动机起动后能自动停止工作，而且还能在发动机运转工况下防止起动机误接入使用。
起动保护功能装置可确保起动机的绝对安全可靠。
1.组合继电器解放CA1091型汽车使用的QD124H和QD124A两种型号的电磁控制起动机，其总成结构和QD124型起动机相同，都是1.5kW，但其加装了起动保护功能装置。
这种具有起动保护的电磁操纵强制啮合式起动机的特点是采用了JD171型组合继电器，如图3-22所示。
JDl71型组合继电器由两部分构成，一部分是起动继电器，其作用是与点火开关配合，控制起动机电磁开关中吸引线圈与保持线圈中电流的通断，以保护点火开关；另一部分是保护继电器，它的作用是与起动继电器配合，使起动电路具有自动保护功能，另外还控制充电指示灯。
组合继电器的结构，左侧为起动继电器，右侧为保护继电器。
它们都由铁心、线圈、磁轭、动铁、弹簧及一对触点组成，其中起动继电器触点K1为常开式，而保护继电器触点K2为常闭式。
由于起动继电器线圈与保护继电器触点K2串联，因此，当K2打开时，K1不可能闭合。
2．起动系的工作过程CAl091型汽车的起动电路如图3—23，其工作过程如下：1)当点火开关3置于起动档(Ⅱ档)时，起动继电器线圈11通电，电流方向为蓄电池正极→熔断器10→电流表7→点火开关起动触点Ⅱ→起动继电器线圈11→保护继电器常闭触点1→搭铁→蓄电池负极。
于是起动继电器的常开触点9闭合，接通了电磁开关电路。
2)电磁开关电路接通，电流由蓄电池正极→起动继电器触点9→吸引线圈12和保持线圈13→搭铁→蓄电池负极。
3)发动机起动后，松开点火开关，钥匙自动返回点火档(1档)，起动继电器触点9打开，切断了电磁开关的电路，电磁开关复位，停止起动机工作。
4)如发动机起动后，点火开关没能及时返回I档，这时组合继电器中保护继电器线圈由于承受硅整流发电机中性点的电压，使常闭触点打开，自动切断了起动继电器线圈的电路，触点9跳开，使电磁开关也断电，起动机便自动停止工作。
5)若在发动机运行时，误将起动机投入使用，由于在此控制电路中，保护继电器的线圈总加有硅整流发电机中性点电压，常闭触点处于打开状态，即使误将点火开关旋至起动档位，起动继电器线圈也不通，电磁开关不动作，因而起到保护作用。
一.带有起动继电器的起动电路控制过程：闭合点火开关至ST档，继电器线圈通电，电流回路为：蓄电池正极→ST档→继电器线圈L→搭铁线圈产生磁场将触点K吸合，触点K闭合后即可给起动机电磁开关供电，直流电动机运转进行起动。
起动完成后，断开点火开关起动档，继电器线圈断电，磁场消失，触点K断开，起动机电磁开关断电，直流电动机停转，完成起动。
注：起动继电器作用是保护点火开关起动档，防止开关烧坏。
二.带有保护继电器的起动电路为了防止驾驶员在启动结束后没有及时断开启动开关，通过保护继电器自动断开线路，线路图如图4所示。
工作原理：当发动机启动后，发电机中性点输出电压，使保护继电器中的线圈流过电流，产生磁场，使K2断开，故启动继电器中的线圈形成断路，使K1断开，从而断开启动机中的电流。
在启动开关没有断开的情况下，保护启动机。
工作原理：（1）起动时，电流回路为：蓄电池正极→ST→L1→K2→搭铁充电指示灯→K2→搭铁充电指示灯亮，且L1通电产生磁场，将K1吸合，电流经K1给起动机电磁开关通电，接通直流电动机进行起动。
（2）起动需要3-5S时间，在这过程中，发电机也发电，即中性点电压加到L2，由于此时发电机处于他励阶段发电，中性点电压较低，L2产生的磁场还不能将K2吸开。
（3）当发电机进入自励阶段发电时，较高的中性点电压使L2产生较强的磁场将K2吸开，此时即使ST档仍闭合，充电指示灯和线圈L1也会因无搭铁不能形成电流回路而停止工作，K1再次断开，切断起动机电磁开关电流回路，直流电动机自动停转。
三.电枢移动式起动机起动机是借磁极磁力，移动整个电枢而使驱动齿轮啮入飞轮齿环的。
起动机的电枢10在复位弹簧8的作用下与磁极11错开一定距离，换向器比较长。
起动机的壳体上装有电磁开关，其磁化线圈由起动开关S控制，活动触点为一接触桥3，接触桥上端较长，下端较短，使起动机电路的接通分两个阶段进行。
起动机有3个磁场绕组，其中，匝数少用扁铜条绕制的为主磁场绕组7，另外两个用细导线绕制的分别为串联辅助磁场绕组6和并联辅助磁场绕组5(又称保持线圈)。
起动机单向离合器一般采用摩擦片式离合器。
2．电枢移动式起动机的工作原理电枢移动式起动机的工作过程分为两个阶段，串联辅助磁场绕组主要在第一阶段工作，第二阶段中由于与主磁场绕组并联而几乎被短路；并联辅助磁场绕组则在两个阶段中都工作，不但可以增大吸引电枢的磁力，而且可以起限制空载转速的作用。
(1)进入啮合当接通起动开关S时，电磁铁1产生吸力，吸引接触桥3，但由于扣爪13顶住了挡片4，接触桥只能上端闭合，见图3—24a，接通了串、并联辅助磁场绕组电路，其电流回路为：蓄电池正极→静触点2→接触桥3的上端→并联辅助磁场绕组5→搭铁→蓄电池负极。
蓄电池正极→静触点2→接触桥3上端→串联辅助磁场绕组6→电枢→搭铁→蓄电池负极。
5和6产生的电磁力克服复位弹簧8的反力，吸引电枢向左移动，起动机驱动齿轮啮人飞轮齿环。
