第九章园林工程图--园林总平面图园林设计的五阶段1、任务书阶段2、基地调查和分析阶段3、方案设计阶段4、初步设计阶段5、施工图设计阶段方案设计阶段* 设计图纸:* 1、场地现状图* 2、总平面图* 3、功能分区图* 4、种植设计总平面图* 5、主要景点的大平面图* 6、主要景点的立面图或效果图* 7、设备管网与场地外线衔接的示意图或文字说明初步设计阶段* 设计图纸(园林景观专业)* 1、总平面图* 2、竖向布置图* 3、种植设计总平面图* 4、水景设计图* 5、铺装设计图* 6、园林景观建筑、小品设计图* 7、设备管网与场地外线衔接的示意图或文字说明施工图设计阶段* 设计图纸(园林景观专业)* 1、总平面图、平面分区图及分区放大平面图* 2、竖向布置图* 3、种植设计总平面图及种植详图* 4、水景设计图及详图* 5、铺装设计图及详图* 6、园林景观建筑、小品设计图及详图* 7、设备管网与场地外线衔接的示意图或文字说明园林工程图根据内容和作用的不同可分为:园林设计图:包括园林总平面图、竖向设计图、种植设计图。
园林施工图:建筑施工图:园林建筑施工图、假山工程图、园路工程图、驳岸工程图。

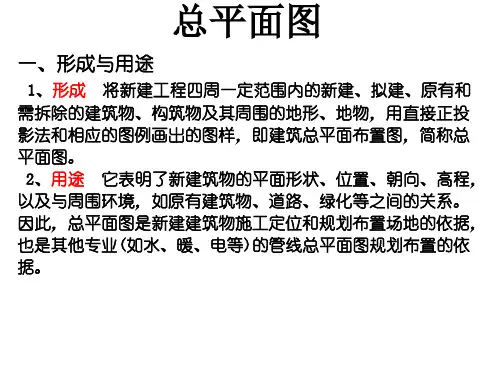

结构施工图设备施工图总平面图是园林总体规划设计图的简称,它表明了一个区域范围内园林总体规划设计的内容,反映了组成园林各个部分之间的平面关系及长宽尺寸,它是反映园林工程总体设计意图的主要图纸,也是绘制其它图纸及造园施工的依据。
第一节总平面图的内容总平面图是表现整个规划区域范围内各造园要素及周围环境的水平正投影图。
总平面图图纸上应反映出地形现状、山石水体、道路系统、植物的种植位置、建筑物位置、风景透视线、定点放线的依据等。
主要内容有:一、图名、图例。
二、规划用地区域现状及规划的范围。
二、对原有地形地貌等自然状况的改造和新的规划。
四、以详细尺寸或坐标网格标明山石、建筑物、道路、水系系统及地下或架空管线的位置和外轮廓,并注明其标高。

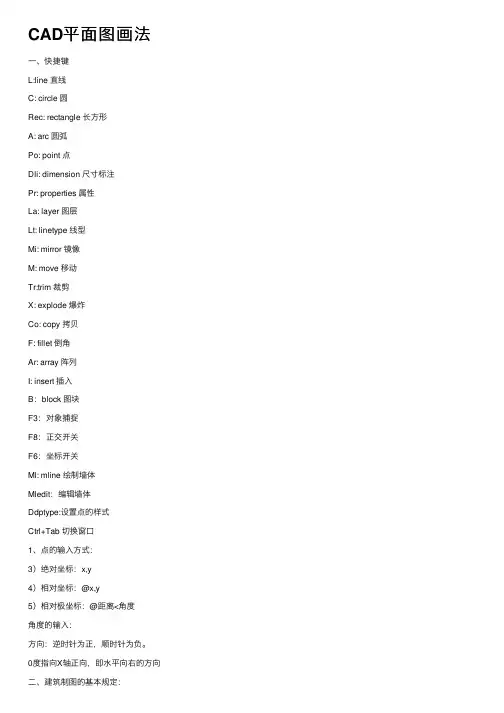

CAD平⾯图画法⼀、快捷键L:line 直线C: circle 圆Rec: rectangle 长⽅形A: arc 圆弧Po: point 点Dli: dimension 尺⼨标注Pr: properties 属性La: layer 图层Lt: linetype 线型Mi: mirror 镜像M: move 移动Tr:trim 裁剪X: explode 爆炸Co: copy 拷贝F: fillet 倒⾓Ar: array 阵列I: insert 插⼊B:block 图块F3:对象捕捉F8:正交开关F6:坐标开关Ml: mline 绘制墙体Mledit:编辑墙体Ddptype:设置点的样式Ctrl+Tab 切换窗⼝1、点的输⼊⽅式:3)绝对坐标:x,y4)相对坐标:@x,y5)相对极坐标:@距离<⾓度⾓度的输⼊:⽅向:逆时针为正,顺时针为负。
0度指向X轴正向,即⽔平向右的⽅向⼆、建筑制图的基本规定:1、图纸构成:初步设计:总平⾯图、主要平、⽴、剖⾯图施⼯图设计:建施、结施、设施、装施2、图幅:A0(841X1189),A1(594X841),A2(420X594),A3(297X420),A4(210X297)3、图线b(2.0, 1.4, 1.0, 0.7, 0.5, 0.35) 粗实线:中粗实线:细实线=1:0.5:0.254、字体:h=3.5, 5, 7, 10, 14, 20) b=0.7h5、⽐例:建筑制图中常⽤的⽐例为:1:20, 1:50, 1:100, 1:200, 1:500⽐例的字⾼宜⽐图名的字⾼⼩⼀号或⼆号,如:平⾯图1:1006、尺⼨标注:图样上的尺⼨,包括:尺⼨界线、尺⼨线、尺⼨起⽌符号、尺⼨数字。
注意:1)半径、直径、⾓度与弧长的尺⼨起⽌符号,宜⽤箭头表⽰。
2)⼀组平⾏的尺⼨线,距图样轮廓不宜⼩于10mm,平⾏线之间的间距宜为7~10mm。
7、符号:1)剖切符号:包括剖视剖切符号和断⾯剖切符号。

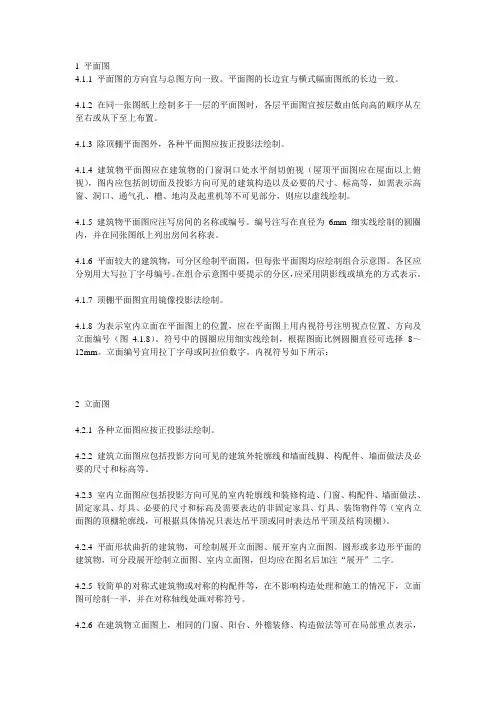

1 平面图4.1.1 平面图的方向宜与总图方向一致。
平面图的长边宜与横式幅面图纸的长边一致。
4.1.2 在同一张图纸上绘制多于一层的平面图时,各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。
4.1.3 除顶棚平面图外,各种平面图应按正投影法绘制。
4.1.4 建筑物平面图应在建筑物的门窗洞口处水平剖切俯视(屋顶平面图应在屋面以上俯视),图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等,如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分,则应以虚线绘制。
4.1.5 建筑物平面图应注写房间的名称或编号。
编号注写在直径为6mm细实线绘制的圆圈内,并在同张图纸上列出房间名称表。
4.1.6 平面较大的建筑物,可分区绘制平面图,但每张平面图均应绘制组合示意图。
各区应分别用大写拉丁字母编号。
在组合示意图中要提示的分区,应采用阴影线或填充的方式表示。
4.1.7 顶棚平面图宜用镜像投影法绘制。
4.1.8 为表示室内立面在平面图上的位置,应在平面图上用内视符号注明视点位置、方向及立面编号(图4.1.8)。
符号中的圆圈应用细实线绘制,根据图面比例圆圈直径可选择8~12mm。
立面编号宜用拉丁字母或阿拉伯数字。
内视符号如下所示:2 立面图4.2.1 各种立面图应按正投影法绘制。
4.2.2 建筑立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。
4.2.3 室内立面图应包括投影方向可见的室内轮廓线和装修构造、门窗、构配件、墙面做法、固定家具、灯具、必要的尺寸和标高及需要表达的非固定家具、灯具、装饰物件等(室内立面图的顶棚轮廓线,可根据具体情况只表达吊平顶或同时表达吊平顶及结构顶棚)。
4.2.4 平面形状曲折的建筑物,可绘制展开立面图、展开室内立面图。
圆形或多边形平面的建筑物,可分段展开绘制立面图、室内立面图,但均应在图名后加注“展开”二字。
4.2.5 较简单的对称式建筑物或对称的构配件等,在不影响构造处理和施工的情况下,立面图可绘制一半,并在对称轴线处画对称符号。
