ZEISS偏光显微镜的介绍偏光显微镜按照光路分可分为反射光与透射光。
下面先介绍下反射光部分11，孔径光阑大小作用可以调节景深，对比度，提高分辨率，一般都在高倍（50倍以上才用）,2，视场光阑的作用调节视域大小3，滤色片滑尺安装的滤色片可以起到滤光作用使看到的光线更加柔和,。
4，功能模块盒是放模块切换不同观察方式的反射光灯箱是12v100w，通过灯箱侧面三个旋钮用3.0螺丝刀可以调节灯丝像，滤色片滑尺是放滤色片，一般采用日光色温矫正滤色片效果比较好，带有A的是孔径光阑滑尺，孔径光阑是柯勒照明第一个灯丝成像位置，避免在样品直接产生灯丝像，一般在高倍，50x以上把孔径光阑打小可以提高景深，对比度，还有分辨率，带有F的滑尺是视场光阑滑尺，通过调节视场光阑可以调节显微镜光路对中，还可以调节看到视域大小。
反射光模块盒是放显微镜透反光路的模块，通过切换不同模块实现不同的功能，基本工程师安装把反射光明场模块放在1位置，反射偏光模块放在2位置，也就是说当把power supply打在RL位置，打开开关显微镜观察方式处于明场状态，当把模块打在2位置光路处于反射光单偏光，把检偏滑尺推进光路里听到咔的定位声然后把检偏滑尺打在90度就是反射光正交。
下面介绍下透射光部分1，透射光视场光阑是调节进光量大小的,2，透射光旋转起偏器是可以调节角度的东西方向的偏振光,3，聚光镜是起到汇聚光线的作用4，旋转载物台是45度为一个消光位可以通过载物台上面的移动滑尺来移动样品的位置透射光部分分为透射光灯箱，视场光阑，透射光旋转起偏器（0-90度），孔径光阑，聚光镜，载物台，首先透射光需要调节对中，第一步先把透射光灯丝像调节好，然后把视场光阑打最小，把物镜切换到10x，这时候在目镜里可以到一个正6边形，通过调节聚光镜旋钮把正6边形中心调节到目镜十字丝中间，如图所示用手触摸的旋钮为调节聚光镜上下的旋钮。
把聚光镜位置调好，就可以调节物镜对中性，这个工作由工程师完成。
偏光显微镜使用方法
一、偏光显微镜简介
偏光显微镜是一种用于分析荧光显微图像的专业显微镜，它利用极化光学原理，可以将被观察模式中的荧光光线变成同向的极化光线。
通过使用偏振光，被观察物的显微结构可以清楚化和精细化。
由于其具有特定的极化特性，偏光显微镜可用于研究蛋白质、脂肪和其他化合物结构，也可以用于研究荧光显微图像的细胞特性和定位。
二、偏光显微镜的构造
偏光显微镜主要由可调节的偏振片、可极化的反射罩罩、反光片和定向及镜片组成。
其中，可调节的偏振片可以控制偏振光的方向和幅度，可极化的反射罩罩可以调节偏振光的极化角度，反光片可以减少被观察的样本反映的热效应，定向和镜片可以反射和放大被观察的样品图像。
三、使用偏光显微镜的步骤
1.安装和调节
首先，使用者应检查偏光显微镜是否安装正确，然后设置反射罩罩的极化角度。
接下来，使用者应调节偏振片的方向和幅度，使偏振光可以正确地被被观察样品所吸收和反射。
2.校准
在使用偏光显微镜时，需要将反射罩罩和反光片校准到正确的大小，以确保所有的光线能够准确地被被观察物接收。
3.清晰度调整。

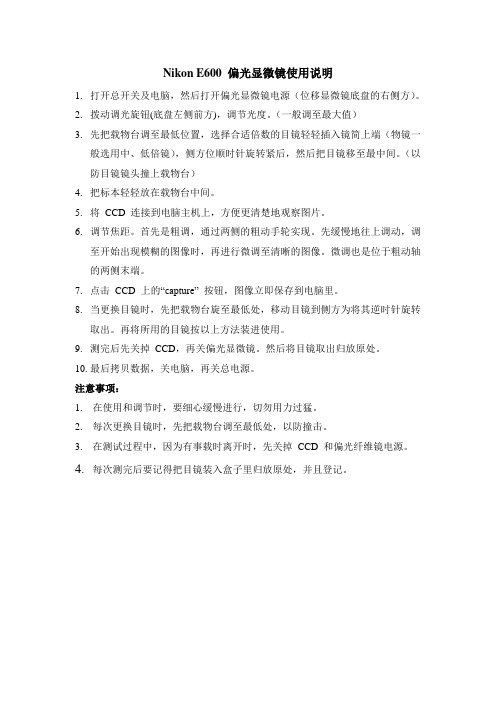

Nikon E600 偏光显微镜使用说明
1.打开总开关及电脑，然后打开偏光显微镜电源（位移显微镜底盘的右侧方）。
2.拨动调光旋钮(底盘左侧前方)，调节光度。
（一般调至最大值）
3.先把载物台调至最低位置，选择合适倍数的目镜轻轻插入镜简上端（物镜一
般选用中、低倍镜），侧方位顺时针旋转紧后，然后把目镜移至最中间。
（以防目镜镜头撞上载物台）
4.把标本轻轻放在载物台中间。
5.将CCD 连接到电脑主机上，方便更清楚地观察图片。
6.调节焦距。
首先是粗调，通过两侧的粗动手轮实现。
先缓慢地往上调动，调
至开始出现模糊的图像时，再进行微调至清晰的图像。
微调也是位于粗动轴的两侧末端。
7.点击CCD 上的“cap ture”按钮，图像立即保存到电脑里。
8.当更换目镜时，先把载物台旋至最低处，移动目镜到侧方为将其逆时针旋转
取出。
再将所用的目镜按以上方法装进使用。
9.测完后先关掉CCD，再关偏光显微镜。
然后将目镜取出归放原处。
10.最后拷贝数据，关电脑，再关总电源。
注意事项：
1.在使用和调节时，要细心缓慢进行，切勿用力过猛。
2.每次更换目镜时，先把载物台调至最低处，以防撞击。
3.在测试过程中，因为有事载时离开时，先关掉CCD 和偏光纤维镜电源。
4.每次测完后要记得把目镜装入盒子里归放原处，并且登记。

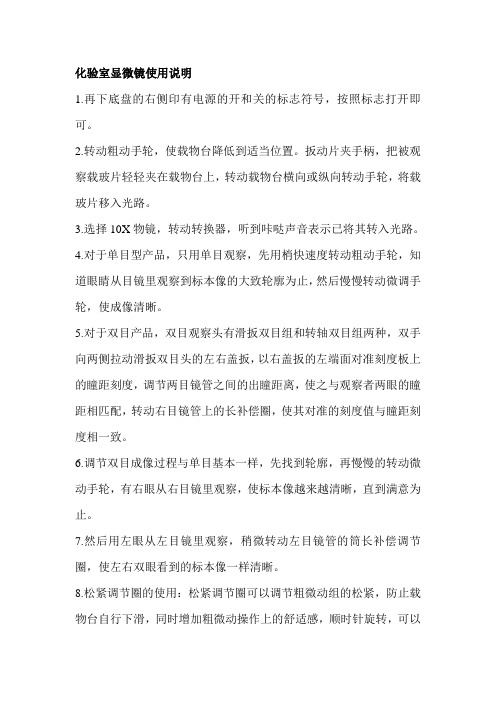

化验室显微镜使用说明
1.再下底盘的右侧印有电源的开和关的标志符号，按照标志打开即可。
2.转动粗动手轮，使载物台降低到适当位置。
扳动片夹手柄，把被观察载玻片轻轻夹在载物台上，转动载物台横向或纵向转动手轮，将载玻片移入光路。
3.选择10X物镜，转动转换器，听到咔哒声音表示已将其转入光路。
4.对于单目型产品，只用单目观察，先用梢快速度转动粗动手轮，知道眼睛从目镜里观察到标本像的大致轮廓为止，然后慢慢转动微调手轮，使成像清晰。
5.对于双目产品，双目观察头有滑扳双目组和转轴双目组两种，双手向两侧拉动滑扳双目头的左右盖扳，以右盖扳的左端面对准刻度板上的瞳距刻度，调节两目镜管之间的出瞳距离，使之与观察者两眼的瞳距相匹配，转动右目镜管上的长补偿圈，使其对准的刻度值与瞳距刻度相一致。
6.调节双目成像过程与单目基本一样，先找到轮廓，再慢慢的转动微动手轮，有右眼从右目镜里观察，使标本像越来越清晰，直到满意为止。
7.然后用左眼从左目镜里观察，稍微转动左目镜管的筒长补偿调节圈，使左右双眼看到的标本像一样清晰。
8.松紧调节圈的使用：松紧调节圈可以调节粗微动组的松紧，防止载物台自行下滑，同时增加粗微动操作上的舒适感，顺时针旋转，可以
发送，相反，可以锁紧。
9.物镜的选择：根据需要可以随时变换不同发大倍数的物镜，转动转换器，将锁需物镜转入光路。
舜宇生物显微镜安全操作及保养规程1. 前言生物显微镜是一种重要的实验室仪器，但是在使用过程中也存在一定的危险性。
为了保证实验室人员的安全以及设备的正常运行，本文档总结了舜宇生物显微镜的安全操作规程及保养维护规程。
请实验人员在使用前认真阅读本文档并确保遵循规程。
2. 安全操作规程在使用生物显微镜过程中，应注意以下事项，以确保人员的安全和设备的正常运行。
2.1. 设备检查在使用生物显微镜前，应对设备进行检查，确保设备没有损坏和错位现象。
检查内容包括但不限于以下几方面：•确保设备插头电源接口处干燥、无水、无油；•确认设备是否在温度、湿度适宜的环境下存放；•检查螺钉是否松动；•检查镜片是否有划伤以及清洁度；•确认设备正在使用的镜头。
2.2. 具体操作在使用生物显微镜过程中，应注意以下事项：•在使用生物显微镜前，应先拾取适合自己视力的目镜，并校准目镜和物镜之间的距离；•调整镜头时，应轻轻旋转镜头，严禁用力过猛；•确保实验台面、准备工具等不要挤压或碰到镜头和其它易损部分；•严禁用手触碰人体血液或其它可能携带病原体的样本；•在使用过程中要保持镜头干燥，镜片上如有水雾或蒙蔽可以用纸巾或喷雾器擦拭；•禁止用任何液体、家具清洁剂、化学试剂等直接擦拭镜头表面；•在实验室操作时，应穿戴好实验室必备的防护装备，保证人身安全；•镜头需要放回离子防尘罩内，以免受到灰尘等污染。
2.3. 关于电源在使用生物显微镜过程中，电源连接不正确或用电不当可能会导致设备损坏或者发生危险事故。
以下是关于电源的注意事项：•在进行任何维护保养前都应该关闭电源；•使用正确功率的电源；•避免将电源线张力过大或放置在通道中，以免意外被拉断或被绊倒。
3. 保养维护规程生物显微镜长期使用不仅可能会导致镜头变形、色差、调焦难度，还有可能会影响观察效果。
为了保证设备的正常运行和延长使用寿命，应该定期对生物显微镜进行维护和保养。
3.1. 清洁镜头除了日常使用时的清洁，定期更换滑轮、活动轴等易损件，如果发现镜头有污渍，可以采用以下方法进行清洁：•镜头表面有一些粘脏、黏稠的污点，需要先用干净的软毛刷轻轻扫去；•用纸巾轻拭干镜头表面；•用干净的软毛刷轻轻扫去擦不掉的污点，不要用力按压；•用干净的棉球蘸上适量的医用酒精或干净的清水，轻轻擦拭污点或者污迹。
1偏光显微镜的构造和使用偏光显微镜是一种特殊的显微镜，主要用于观察和分析具有双折射性质的样品。
它可以帮助研究人员观察样品的结构、组成和性质等。
一、偏光显微镜的构造偏光显微镜由以下几个主要部分组成：1.显微镜主体：包括底座、立柱和支架等。
底座提供了显微镜的稳定性，立柱和支架则用于支撑其他部件。
2.光源：通常采用白炽灯作为光源，通过准直器和调节器调节光源的亮度。
3.滤光镜：用于调节光的颜色和强度。
常用的滤光镜有偏振片和滤色片。
4.偏光器：位于光源和样品之间，用于产生一个特定方向的偏振光。
5.样品台：用于放置样品的平台，通常是旋转的，可以调整样品的角度。
6.物镜：通过物镜来放大样品的细节。
偏光显微镜常用的物镜有10x、20x、40x和100x等。
7.等光干涉装置：位于物镜和目镜之间，用于形成干涉图像。
等光干涉装置主要由偏振片、波片和标尺组成。
8.目镜：用于放大样品的图像。
常用的目镜有10x和20x等。
9.视场光幕：位于目镜的视场上，用于产生光的差异，以增强样品的对比度。
10.旋转盘：用于旋转偏振片和标尺，以改变样品的偏振角度。
二、偏光显微镜的使用使用偏光显微镜需要按照以下步骤进行：1.样品制备：将待观察的样品进行适当的处理和制备，如切片、染色等。
2.调节显微镜：打开光源，并调节亮度。
将样品放置在样品台上，并通过旋转盘调整偏振片和标尺的角度。
3.对焦样品：选择一款适当的物镜，通过调节刻度盘将样品移动到焦点位置。
然后使用目镜来调整样品的清晰度。
4.观察样品：调整光源的亮度和滤光镜的颜色，以获得清晰的图像。
通过旋转旋转盘来改变样品的偏振角度。
5.记录观察结果：在观察的过程中，可以使用相机或摄像机来记录观察到的图像和结构。
也可以使用目镜和标尺等工具来进行测量和分析。
6.清洁和保养：使用完偏光显微镜后，应将各部分进行清洁，保持其干净和良好的工作状态。
同时，定期进行维护和保养，以延长设备的使用寿命。
总结：偏光显微镜是一种重要的观察工具，广泛应用于地质学、生物学、材料科学等领域。
舜宇倒置显微镜安全操作及保养规程舜宇倒置显微镜是一种高精度仪器，适用于生物医学、药学、遗传学、微生物学等领域的研究。
为了保护您和仪器的安全，以下是舜宇倒置显微镜的安全操作和保养规程。
安全操作规程1.在操作舜宇倒置显微镜之前，请先全面了解其使用方法和注意事项。
2.在操作之前，请检查仪器是否完好无损，并确认各部位位置是否正确。
3.在开启舜宇倒置显微镜之前，请确定其是否处于稳定的工作状态，并保持其水平。
4.操作舜宇倒置显微镜时，请避免将手指等物体伸入仪器内部。
5.如果仪器出现故障，请及时停止使用，并通知维修人员进行检查和维修。
使用规程1.在使用舜宇倒置显微镜时，请勿超过其最大使用范围，以免损坏仪器。
2.在操作过程中，请勿随意更换仪器内部零部件，以免引起故障。
3.在使用仪器的液晶功能时，请保持显示屏干净，以免影响视线。
4.在使用仪器时，请勿将任何物品放置在其表面或附近，以避免影响仪器的正常工作。
保养规程1.在使用舜宇倒置显微镜之前或之后，请务必仔细清洁仪器，保持其干净整洁。
2.在清洁过程中，请勿使用过于浓烈的化学物品，以避免造成损坏。
3.在存储仪器时，请避免阳光直射、高温、铁锈和湿气等条件，以保证仪器的使用寿命。
4.在清洗液晶显示器时，请使用干燥、柔软的布或含有少量水分的纸巾进行轻轻清洁，以避免划伤。
注意事项1.在使用舜宇倒置显微镜时，请勿随意将其与其他电器或仪器连接使用。
2.在仪器出现故障时，请及时检查并及时与维修人员联系，以避免影响仪器的正常使用。
3.在使用过程中，如果有任何不适或不正常情况，请及时停止操作，并及时联系维修人员处理。
4.在使用仪器时，请保持安静、专注，以免被外界干扰或误操作。
以上是舜宇倒置显微镜的安全操作和保养规程，希望大家认真遵守，保证自己和仪器的安全。
使用说明书宁波舜宇仪器有限公司目录1 安装要求 (1)1.1 硬件要求 (1)1.2 软件要求 (1)2 驱动安装 (1)检验安装是否成功的操作： (6)3 软件安装 (7)4 软件启动和退出 (7)4.1 启动 (7)4.2 退出 (7)5 界面 (8)5.1 界面简介 (8)5.2 功能模块切换 (8)5.2.1 视频采集 (9)5.2.2 图片处理 (9)5.2.3 图片库 (10)5.2.4 主控面板 (11)6 用户使用指南 (11)6.1 功能简介 (11)6.1.1 获得视频 (11)6.1.2 调节视频图像（基本设置面板）标记面板 (12)6.1.3 曝光 (13)6.1.4 白平衡 (13)6.1.5 红、绿、蓝 (13)6.1.6 分辨率 (14)6.1.7 高级设置 (14)6.1.8 背景补偿 (15)6.1.9 参数配置方案 (16)6.2 高级操作栏 (17)6.2.1 拍照 (18)6.2.2 录像 (18)6.2.3 连接设备及停止 (19)6.2.4 移动 (19)6.2.5 选区 (19)6.2.6 导航 (19)6.2.7 适合页面和1:1 (19)6.2.8 窗口放大 (19)6.2.9 放大和缩小 (19)6.2.10 视频缩放比例 (19)6.2.11 全屏 (20)6.3 标记和测量 (20)6.3.1 标记面板 (20)6.3.2 标记 (20)6.3.3 属性设置 (21)6.3.4 定标 (22)6.3.5 参数设置 (24)6.3.6 测量 (25)6.4 图片处理 (28)6.5 图片库 (28)6.5.1 图片库总界面 (29)1安装要求1.1硬件要求最低配置：CPU: P4 2.8GHZ（或者相当AMD CPU）内存：512MB，硬盘80GB，显卡缓存256MB。
推荐配置：CPU: Intel 双核 1.8GHZ（或者相当AMD CPU）以上，内存：1GB以上，硬盘160GB以上，显卡缓存 512MB。
偏光显微镜应用及使用方法偏光显微镜应用及使用方法00用偏光显微镜研究聚合物的结晶形态是目前实验室中较为简便而实用的方法。
众所周知，随着结晶条件的不用，聚合物的结晶可以具有不同的形态，如：单晶、树枝晶、球晶、纤维晶及伸直链晶体等。
在从浓溶液中析出或熔体冷却结晶时，聚合物倾向于生成这种比单晶复杂的多晶聚集体，通常呈球形，故称为“球晶”。
球晶可以长得很大。
对于几微米以上的球晶，用普通的偏光显微镜就可以进行观察；对小于几微米的球晶，则用电子显微镜或小角激光光散射法进行研究。
聚合物制品的实际使用性能（如光学透明性、冲击强度等）与材料内部的结晶形态，晶粒大小及完善程度有着密切的联系，因此，对聚合物结晶形态等的研究具有重要的理论和实际意义。
一、目的要求1．了解偏光显微镜的结构及使用方法。
2．观察聚合物的结晶形态，估算聚丙烯球晶大小。
二、基本原理球晶的基本结构单元具有折叠链结构的片晶（晶片厚度在10mm左右）。
许多这样的晶片从一个中心（晶核）向四面八方生长，发展成为一个球状聚集体。
根据振动的特点不同，光有自然光和偏振光之分。
自然光的光振动（电场强度E的振动）均匀地分布在垂直于光波传播方向的平面内；自然光经过反射、折射、双折射或选择吸收等作用后，可以转变为只在一个固定方向上振动的光波。
这种光称为平面偏光，或偏振光。
偏振光振动方向与传播方向所构成的平面叫做振动面。
如果沿着同一方向有两个具有相同波长并在同一振动平面内的光传播，则二者相互起作用而发生干涉。
由起偏振物质产生的偏振光的振动方向，称为该物质的偏振轴，偏振轴并不是单独一条直线，而是表示一种方向。
自然光经过第一偏振片后，变成偏振光，如果第二个偏振片的偏振轴与第一片平行，则偏振光能继续透过第二个偏振片；如果将其中任意一片偏振片的偏振轴旋转90°，使它们的偏振轴相互垂直。
这样的组合，便变成光的不透明体，这时两偏振片处于正交。
光波在各向异性介质（如结晶聚合物）中传播时，其传播速度随振动方向不同而发生变化，其折射率值也因振动方向不同而改变，除特殊的光轴方向外，都要发生双折射，分解成振动方向互相垂直，传播速度不同，折射率不等的两条偏振光。
