超声生物显微镜(UBM)临床应用超声生物显微镜(UBM)临床应用一、引言超声生物显微镜(Ultrasound Biomicroscopy,UBM)是一种非侵入性的影像技术,可用于高分辨率的超声成像。
本文旨在介绍UBM技术的临床应用。
二、UBM技术原理及设备1.UBM技术原理UBM技术利用高频超声波进行成像,可提供微米级别的解剖结构信息。
它通过超声波脉冲的发射与接收,以及信号的处理和重建,来形成具有高分辨率和高对比度的三维图像。
2.UBM设备UBM设备主要包括超声探头、超声触摸屏、数据处理器和显示器等组成部分。
其中,超声探头是UBM的核心部件,负责发射和接收超声波信号。
三、UBM在眼科领域的临床应用1.角膜疾病UBM可用于评估角膜厚度、角膜内皮层、角膜内皮细胞等结构的变化,对角膜疾病的诊断与治疗提供辅助信息。
2.眼前节疾病UBM可帮助检测眼前节疾病,如小梁创伤、巩膜锥等,通过对前房、晶状体、虹膜等结构进行观察和测量,辅助判断病变的性质和程度。
3.瞳孔和虹膜异常UBM可以检测瞳孔和虹膜异常,如虹膜脱位、虹膜缺损等,对于引起瞳孔异常的原因进行评估和诊断具有重要价值。
4.眼球和眼眶病变UBM可用于观察眼球和眼眶的结构及病变,如球后巩膜脱垂、眼肌解剖异常等,并提供手术前的评估和规划。
5.儿童眼疾UBM技术也适用于儿童眼科领域,可用于儿童白内障、眼内异物等疾病的诊断与治疗。
四、UBM在其他领域的临床应用1.皮肤病学UBM技术可用于皮肤病学领域,提供皮肤结构和病变的高分辨率成像,对于皮肤肿瘤、皮损、皮肤血管等的诊断与治疗具有辅助作用。
2.外科学UBM技术在外科学中的应用较广泛,可辅术规划和操作。
如在乳腺手术中,UBM可以帮助确定肿瘤的位置和边界,指导手术切除。
3.生物学研究UBM技术在生物学研究中也有重要应用,比如在小鼠胎儿成像中,UBM可以提供高分辨率的动态图像,对发育过程进行观察和研究。
五、附件本文档附带UBM技术在眼科和其他领域的典型病例图像。

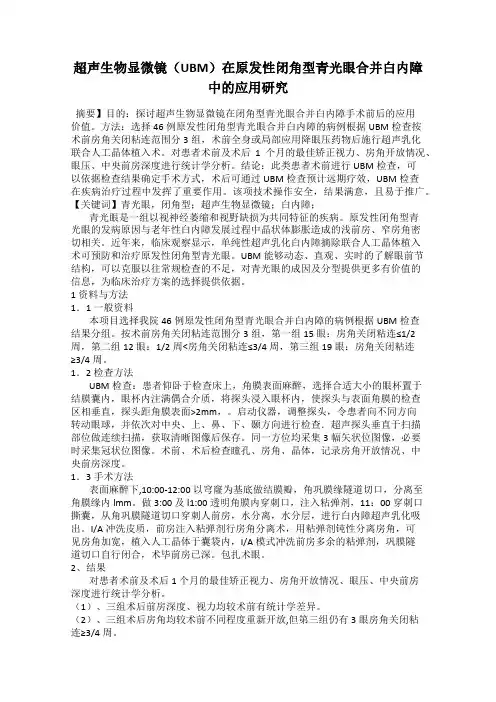

超声生物显微镜(UBM)在原发性闭角型青光眼合并白内障中的应用研究摘要】目的:探讨超声生物显微镜在闭角型青光眼合并白内障手术前后的应用价值。
方法:选择46例原发性闭角型青光眼合并白内障的病例根据UBM检查按术前房角关闭粘连范围分3组,术前全身或局部应用降眼压药物后施行超声乳化联合人工晶体植入术。
对患者术前及术后1个月的最佳矫正视力、房角开放情况、眼压、中央前房深度进行统计学分析。
结论:此类患者术前进行UBM检查,可以依据检查结果确定手术方式,术后可通过UBM检查预计远期疗效,UBM检查在疾病治疗过程中发挥了重要作用。
该项技术操作安全,结果满意,且易于推广。
【关键词】青光眼,闭角型;超声生物显微镜;白内障;青光眼是一组以视神经萎缩和视野缺损为共同特征的疾病。
原发性闭角型青光眼的发病原因与老年性白内障发展过程中晶状体膨胀造成的浅前房、窄房角密切相关。
近年来,临床观察显示,单纯性超声乳化白内障摘除联合人工晶体植入术可预防和治疗原发性闭角型青光眼。
UBM能够动态、直观、实时的了解眼前节结构,可以克服以往常规检查的不足,对青光眼的成因及分型提供更多有价值的信息,为临床治疗方案的选择提供依据。
1 资料与方法1.1一般资料本项目选择我院46例原发性闭角型青光眼合并白内障的病例根据UBM检查结果分组。
按术前房角关闭粘连范围分3组,第一组15眼:房角关闭粘连≤1/2周,第二组12眼:1/2周<房角关闭粘连≤3/4周,第三组19眼:房角关闭粘连≥3/4周。
1.2检查方法UBM检查:患者仰卧于检查床上,角膜表面麻醉,选择合适大小的眼杯置于结膜囊内,眼杯内注满偶合介质,将探头浸入眼杯内,使探头与表面角膜的检查区相垂直,探头距角膜表面>2mm,。
启动仪器,调整探头,令患者向不同方向转动眼球,并依次对中央、上、鼻、下、颞方向进行检查.超声探头垂直于扫描部位做连续扫描,获取清晰图像后保存。
同一方位均采集3幅矢状位图像,必要时采集冠状位图像。

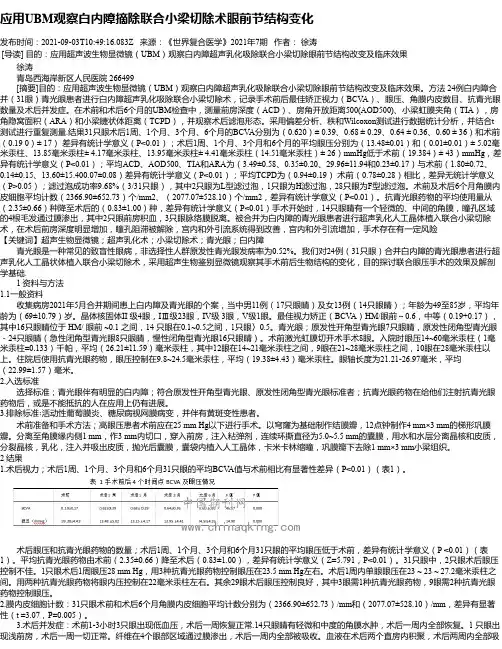

应用UBM观察白内障摘除联合小梁切除术眼前节结构变化发布时间:2021-09-03T10:49:16.083Z 来源:《世界复合医学》2021年7期作者:徐涛[导读] 目的:应用超声波生物显微镜(UBM)观察白内障超声乳化吸除联合小梁切除眼前节结构改变及临床效果徐涛青岛西海岸新区人民医院 266499[摘要]目的:应用超声波生物显微镜(UBM)观察白内障超声乳化吸除联合小梁切除眼前节结构改变及临床效果。
方法 24例白内障合并(31眼)青光眼患者进行白内障超声乳化吸除联合小梁切除术,记录手术前后最佳矫正视力(BCV A)、眼压、角膜内皮数目、抗青光眼数量及术后并发症。
在术前和术后6个月的UBM检查中,测量前房深度(ACD)、房角开放距离500(AOD500)、小梁虹膜夹角(TIA),房角隐窝面积(ARA)和小梁睫状体距离(TCPD),并观察术后滤泡形态。
采用偏差分析、秩和Wilcoxon测试进行数据统计分析,并结合t 测试进行重复测量.结果31只眼术后1周、1个月、3个月、6个月的BCV A分别为(0.620)± 0.39、0.68 ± 0.29、0.64 ± 0.36、0.60 ± 36)和术前(0.19 0)± 17)差异有统计学意义(P<0.01);术后1周、1个月、3个月和6个月的平均眼压分别为(13.48±0.01)和(0.01±0.01)± 5.02毫米汞柱、13.85毫米汞柱± 4.17毫米汞柱、13.95毫米汞柱± 4.41毫米汞柱(14.51毫米汞柱)± 26)mmHg低于术前(19.384)± 43)mmHg,差异有统计学意义(P<0.01);平均ACD、AOD500、TIA和ARA为(3.49±0.58、0.35±0.20、29.96±11.94和0.23±0.17)与术前(1.80±0.72、0.14±0.15、13.60±15.400.07±0.08)差异有统计学意义(P<0.01);平均TCPD为(0.94±0.19)术前(0.78±0.28)相比,差异无统计学意义(P>0.05);滤过泡成功率9.68%(3/31只眼),其中2只眼为L型滤过泡,1只眼为H滤过泡,28只眼为F型滤过泡。

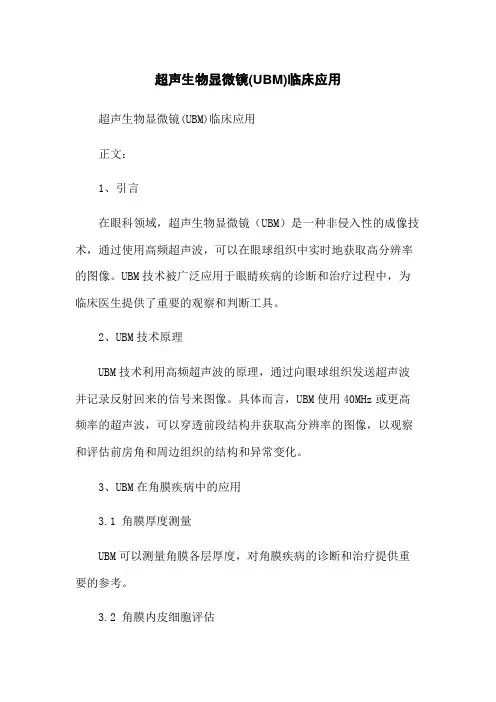

超声生物显微镜(UBM)临床应用超声生物显微镜(UBM)临床应用正文:1、引言在眼科领域,超声生物显微镜(UBM)是一种非侵入性的成像技术,通过使用高频超声波,可以在眼球组织中实时地获取高分辨率的图像。
UBM技术被广泛应用于眼睛疾病的诊断和治疗过程中,为临床医生提供了重要的观察和判断工具。
2、UBM技术原理UBM技术利用高频超声波的原理,通过向眼球组织发送超声波并记录反射回来的信号来图像。
具体而言,UBM使用40MHz或更高频率的超声波,可以穿透前段结构并获取高分辨率的图像,以观察和评估前房角和周边组织的结构和异常变化。
3、UBM在角膜疾病中的应用3.1 角膜厚度测量UBM可以测量角膜各层厚度,对角膜疾病的诊断和治疗提供重要的参考。
3.2 角膜内皮细胞评估UBM可以观察和评估角膜内皮细胞的形态和密度,帮助判断角膜内皮功能是否正常。
3.3 角膜上皮疾病诊断UBM可以观察和诊断角膜上皮疾病,例如角膜上皮破裂和上皮脱离等。
4、UBM在眼压测量中的应用UBM可以测量前房角的深度和前房角的开放程度,进而评估眼压的高低,为青光眼等疾病的诊断和治疗提供参考。
5、UBM在玻璃体手术中的应用UBM可以观察和评估玻璃体手术中的眼球结构和手术效果,帮助医生进行手术过程的控制和评估。
6、UBM在眼表和眼部肿瘤的应用UBM可以识别和评估眼表和眼部肿瘤,了解其大小、深度和相对位置,为肿瘤的治疗方案提供参考。
7、UBM在角膜黏膜剥脱术中的应用UBM可以观察和评估角膜黏膜剥脱术中剥脱前房角和剥脱面的深度和完整性,帮助医生进行手术控制和评估。
附件:本文档涉及的附件,请参考附件文件。
法律名词及注释:1、超声生物显微镜(UBM):一种利用高频超声波进行成像的技术,用于眼科领域的诊断和治疗。
2、角膜厚度测量:使用UBM技术测量角膜各层的厚度,对角膜疾病的诊断和治疗提供参考。
3、角膜内皮细胞评估:使用UBM观察和评估角膜内皮细胞的形态和密度,帮助判断角膜内皮功能是否正常。
ubm超声生物显微镜考核标准一、概述超声生物显微镜(UBM)是一种非侵入性的医学成像技术,利用高频超声波在微观尺度下成像,可以提供高分辨率的图像,用于观察和评估生物组织的结构和病理变化。
UBM广泛应用于眼科、皮肤科、骨科等领域,成为临床诊断和研究的重要工具。
本文将围绕UBM超声生物显微镜的考核标准展开讨论,包括设备性能、操作流程、影像质量和临床应用等方面。
二、设备性能1.分辨率:UBM的分辨率是评估其成像能力的重要指标,通常以空间分辨力来表征。
其在水平和垂直方向的分辨率应达到或超过15μm,以保证对微小结构的清晰观察。
2.成像深度:UBM应具备足够的成像深度,以便对不同组织深度进行观察。
一般来说,其成像深度应不少于5mm,在眼科领域甚至需要达到10mm以上。
3.成像速度:UBM成像的速度应足够快,以便对动态变化的生物组织进行观察。
通常要求其成像速度达到30帧/秒以上。
4.频率范围:由于不同组织的声阻抗不同,UBM应具备较宽的频率范围,在5-100MHz之间,以适应不同生物组织的成像需求。
5.探头设计:UBM探头的设计应符合人体工程学原则,便于操作者进行持握和操控,并能够灵活调整成像角度和深度。
6.软件功能:UBM设备应配备强大的成像处理软件,能够实现图像的后处理和三维重建,提供更加直观和全面的观察。
三、操作流程1.设备准备:操作人员应了解UBM设备的基本结构和性能特点,对设备进行必要的预热和校准,确保成像的准确性。
2.患者准备:在进行UBM检查前,需要对患者进行详细的询问和测量,对其眼部或皮肤进行必要的清洁和消毒处理。
3.定位标记:在进行UBM检查时,需要对待检部位进行准确定位和标记,以便于后续的对比观察和分析。
4.成像采集:操作人员应熟悉UBM设备的操作界面和功能按钮,按照标准的成像流程进行图像采集,确保获得清晰和准确的图像。
5.数据保存:所获得的图像资料应及时进行整理和保存,建立健全的数据管理系统,以便后续的检查比对和临床分析。
何为UBM检查,有何意义超声生物显微镜(UBM)是可实时对活体人眼相关解剖结构进行观察和研究的一种B型高频超声诊断仪,其分辨力可以达到普通光学显微镜的水平。
它提供一种无创性的眼部前房角、睫状体的解剖结构的高分辨图像,使医生们清晰地观察到过去无法用肉眼及相关设备检查到的眼睛前部的结构。
UBM对青光眼患者眼前节的检查可以直观地揭示虹膜表面和前房角表面的形态,而且可显示与前房角形态相关的组织结构(如虹膜断面、虹膜根部附着位置、睫状体形态、后房形态),从而完成前房角的整体观察。
UBM进行前房角检查不依赖照明光,可以在任何设定的照明条件下进行,消除了光线对前房角检查结果的影响,为前房角实时观察提供了条件。
它是安全、无创伤性质的检查项目,能够为医生提供非常有价值的临床资料,可指导医生对疾病进行正确的诊断,并为治疗方案的选择提供准确的一手资料。
UBM检查的原理UBM检查是利用超声波在不同介质中的反射和折射原理,通过高频换能器发射和接收超声波信号,经过计算机处理后,在屏幕上显示出眼前节的图像。
UBM检查的频率一般为35-100MHz,分辨率为10-50μm。
UBM检查可以清晰地显示出房角、睫状体、晶状体、角膜等结构的细节,以及它们之间的关系。
UBM检查的步骤UBM检查的步骤如下:1. UBM检查无需屏蔽,在照明良好的房间内进行。
医生首先将探头上的气泡去除。
2. 患者通常躺在检查床上,医生为患者滴眼球表面麻醉药。
3. 医生选择合适的眼杯放在上眼睑下。
此时,患者需要向下看,医生容易把眼杯放在眼球表面。
4. 放置眼杯后,患者必须直视天花板,便于医生扫描。
5. 医生根据需要调整探头的位置和角度,扫描不同的切面,观察不同的结构。
6. 扫描结束后,医生将眼杯取下,患者滴入抗菌药物眼药水。
UBM检查的适应症UBM检查适用于以下情况:青光眼:UBM检查可以测量房角开放度、房水流出通路、睫状体位置等参数,判断青光眼的类型和危险因素,指导青光眼的治疗和预后评估。
